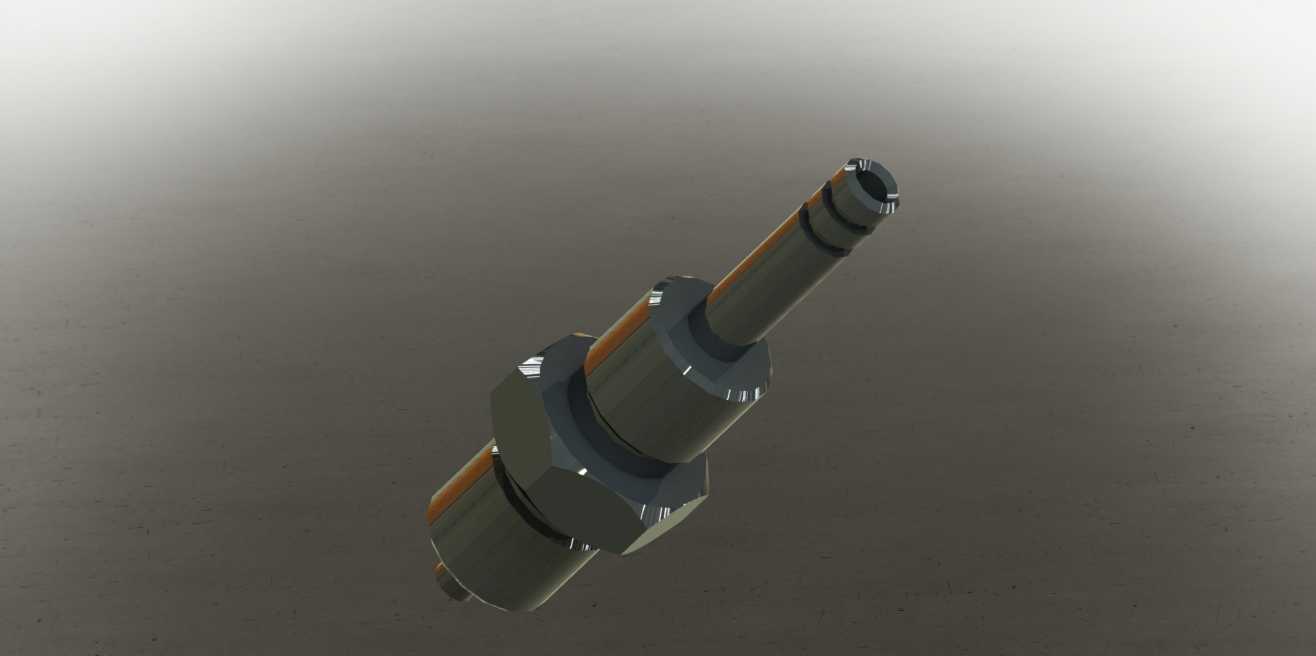

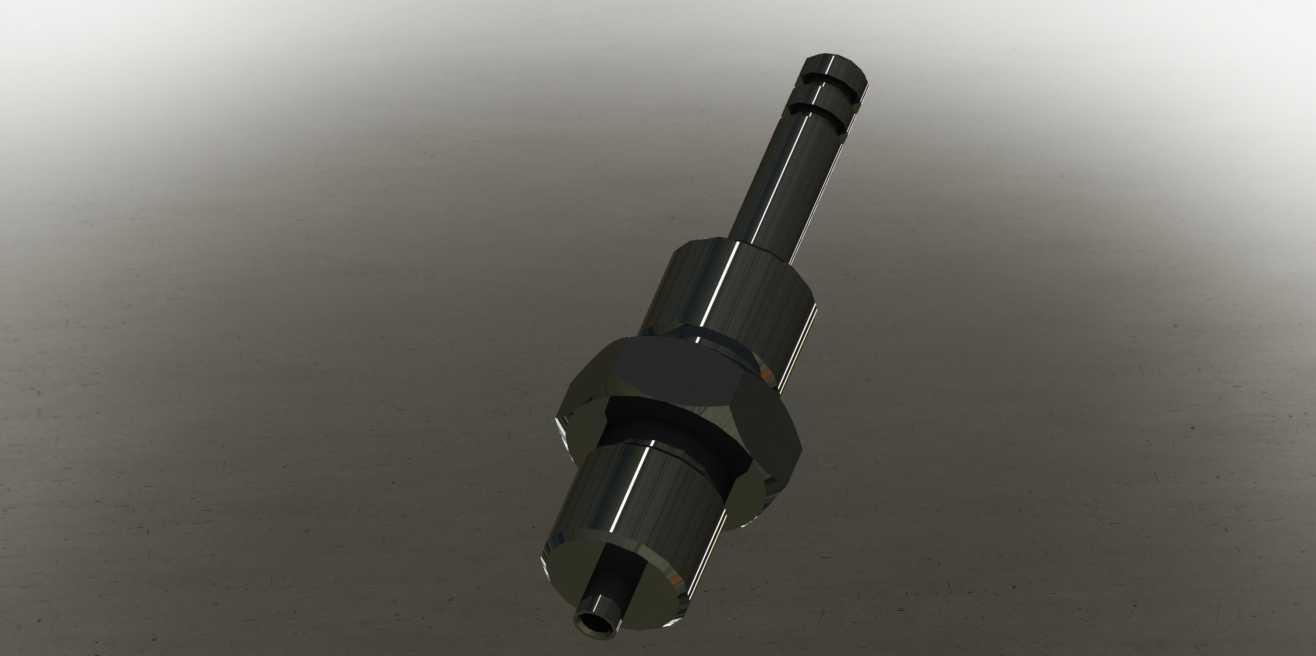

M20外螺纹安装式快插气动接头结构

　　这款带M20×1外螺纹安装结构的快插式管路接头，是气动回路、低压流体输送系统里十分常见的连接元件，日常在自动化生产线气路排布、小型设备气动控制回路、实验室气路终端、小型液压辅助回路里都能见到它的身影，核心作用是实现硬质管路或者软管与设备本体的快速连通与断开，减少管路装拆的辅助工时，同时保证连接位置的密封可靠性。

　　从实际使用场景来看，这类接头大多用在设备侧壁、阀组安装板、气缸端盖这类需要预留气路接口的位置，安装时不需要额外加工复杂的沉孔或者密封槽，只需要在安装面板或者基体上加工对应规格的过孔，将接头带外螺纹的一端穿过过孔，用配套的六角螺母从另一侧锁紧，就能把接头牢牢固定在基体上，安装边界十分清晰：M20×1的外螺纹适配厚度在2到12mm之间的安装面板，接头插入管路的一端外径适配常见的6mm、8mm外径气动软管，接头整体探出安装面板外侧的长度不到60mm，不会在设备外侧形成过多的突出结构，避免设备运行过程中接头被剐蹭导致松动或者管路脱落。

　　设计这款接头结构的时候，首先要考虑的是密封可靠性与装拆便捷性的平衡，接头插入软管的一端做了多道环形倒刺结构？不对，快插结构的话是内部带弹性卡簧与密封圈，软管插入之后卡簧会自动卡住软管外壁，内部的丁腈橡胶密封圈会紧贴软管外壁实现径向密封，不需要额外打密封胶或者缠绕生料带，拆卸的时候只需要按压接头端部的释放环，卡簧就会松开，软管可以直接拔出，单人徒手就能完成管路的装拆，不需要借助扳手等工具。而螺纹安装的一侧，六角结构的对边尺寸是24mm，用普通活动扳手或者开口扳手就能完成锁紧，螺纹根部设计了一体化的轴肩，轴肩与安装面板接触的位置可以加装平垫片或者组合密封垫，避免安装位置出现泄漏，同时轴肩也能起到安装定位的作用，锁紧螺母的时候不需要额外对接头施加反向的固定力，只要把接头轴肩贴紧面板外侧，从内侧锁紧螺母就能完成固定。

　　从结构细节来看，接头整体采用金属材质加工，主体部分用黄铜棒料车削成型，表面做镀镍处理，既能耐受常规车间环境的腐蚀，也有足够的结构强度，内部的卡簧采用不锈钢弹性材料制作，反复插拔也不会出现弹性失效，密封圈采用耐油丁腈橡胶，适配压缩空气、低压润滑油、常温清水等多种流体介质，工作压力范围覆盖0到1MPa，完全满足常规气动系统的工作压力要求。在做三维建模的时候，要特别注意几个关键尺寸的公差配合：快插端的内孔与软管的配合间隙要控制在0.1mm以内，保证密封圈的压缩量在合理范围，既不会因为间隙过大导致泄漏，也不会因为间隙过小导致软管插入阻力过大；外螺纹的公差采用6g级，和标准六角螺母的配合顺畅，没有卡滞；六角结构的对边尺寸公差控制在h12级，方便扳手夹持，不会出现打滑的问题。

　　实际选型使用的时候，要注意这类接头的适用介质温度范围，常规丁腈橡胶密封的版本适用温度在-20℃到80℃之间，如果是用在高温环境的气路，需要更换氟橡胶密封圈的版本；安装的时候不要在接头上施加过大的侧向力，虽然接头本身有一定的结构强度，但长期承受侧向载荷会导致螺纹松动或者接头本体变形，影响密封性能；配管的时候要注意软管插入接头的深度，必须插到底，不然会出现软管脱落或者泄漏的问题，插好之后可以轻轻拉动软管，确认卡簧已经卡紧再通气试压。这类接头相比传统的卡套式接头，装拆效率要高很多，在需要频繁更换管路、或者设备维护时需要经常拆装气路的场景下，能大幅减少维护停机时间，同时快插结构的密封一致性更好，不会因为操作人员的安装水平差异导致密封失效，只要软管尺寸匹配、插装到位，基本不会出现泄漏问题。
