IP20壳体封装制动电阻器结构设计

　　在变频驱动、伺服控制系统的实际工程应用里，制动电阻是消耗电机再生电能、维持直流母线电压稳定的核心被动元件，这款带IP20壳体的制动电阻，正是针对工业控制柜内安装场景开发的标准化功率器件。从实际使用场景来看，这类电阻普遍部署在变频器输出侧、伺服驱动器旁的柜内安装位，当电机处于减速、制动工况时，转子动能转化的电能会通过逆变回路反馈到直流母线，若不及时消耗这部分能量，母线电压过压会直接触发驱动器保护停机，严重时甚至击穿功率模块，这款电阻的核心作用就是将这部分回馈电能转化为热能散出，保障驱动系统连续稳定运行。

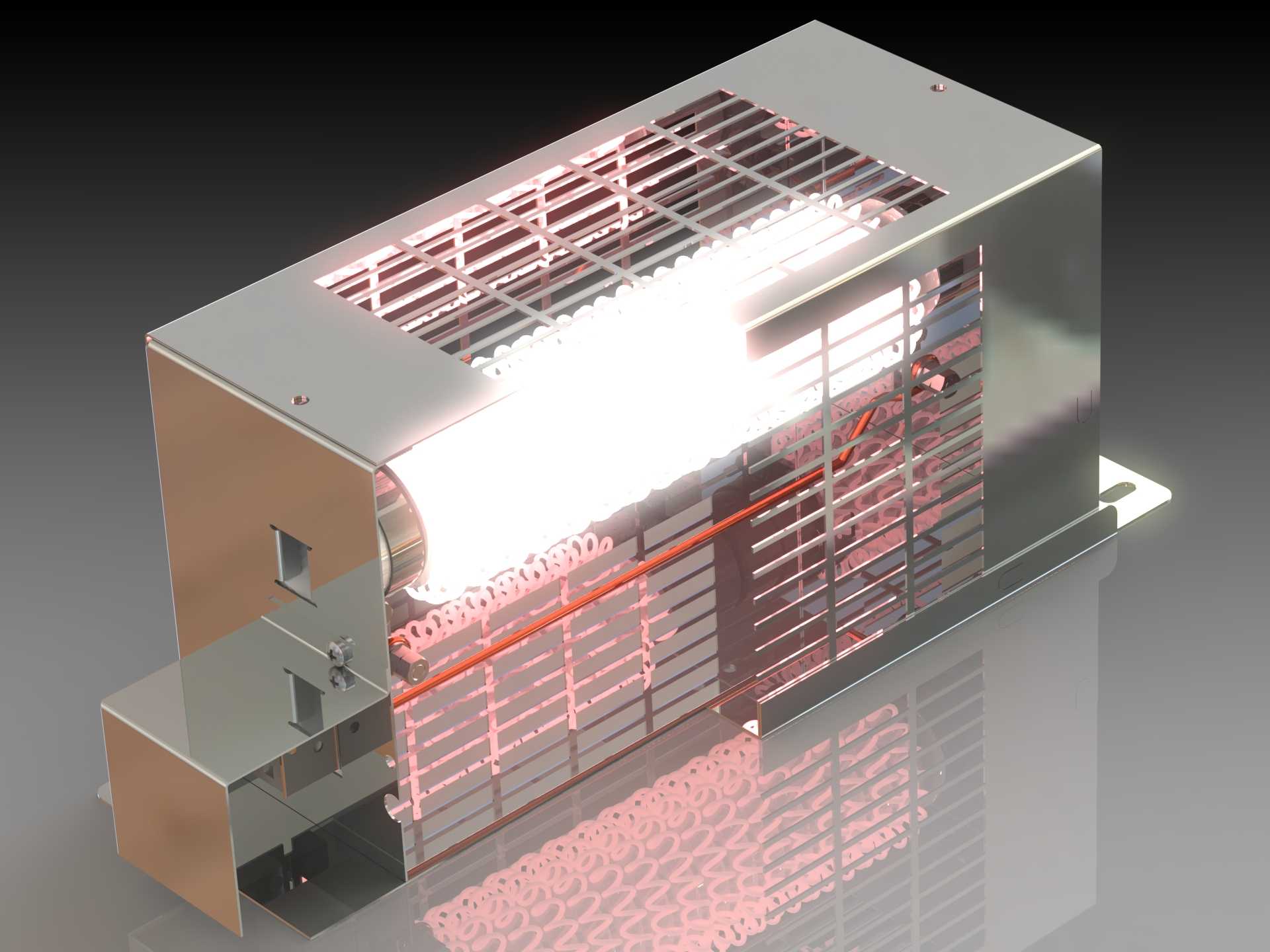

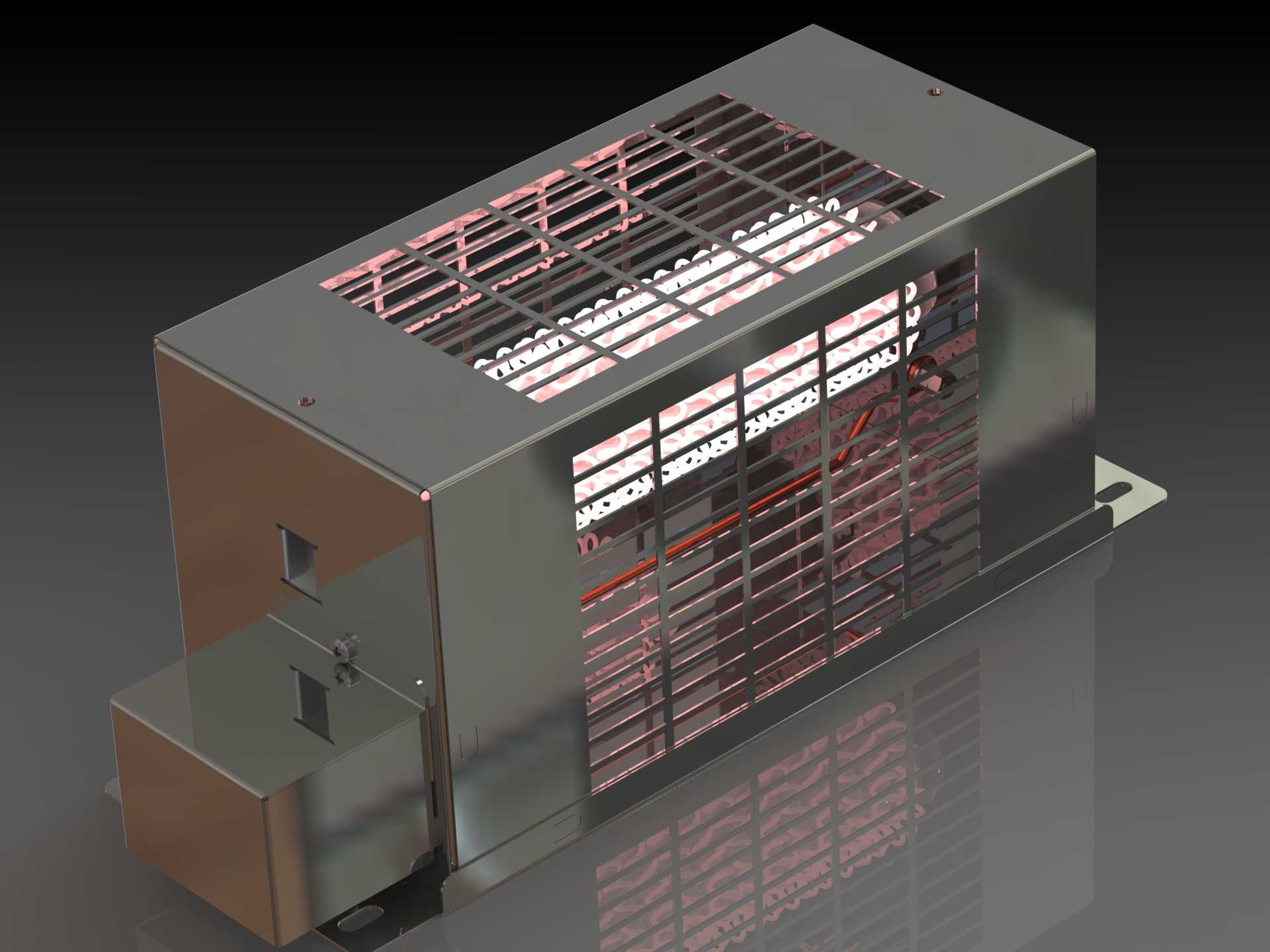

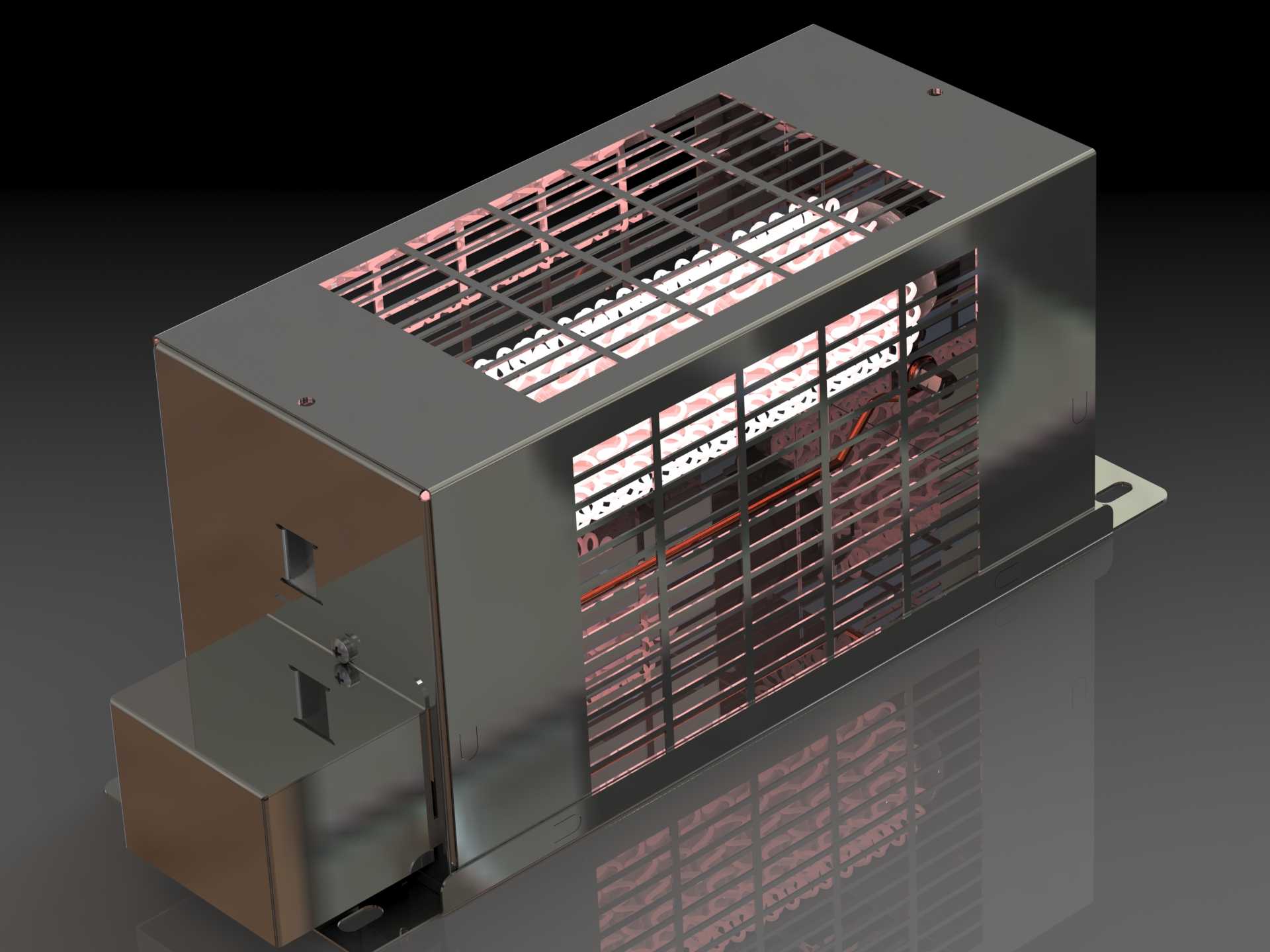

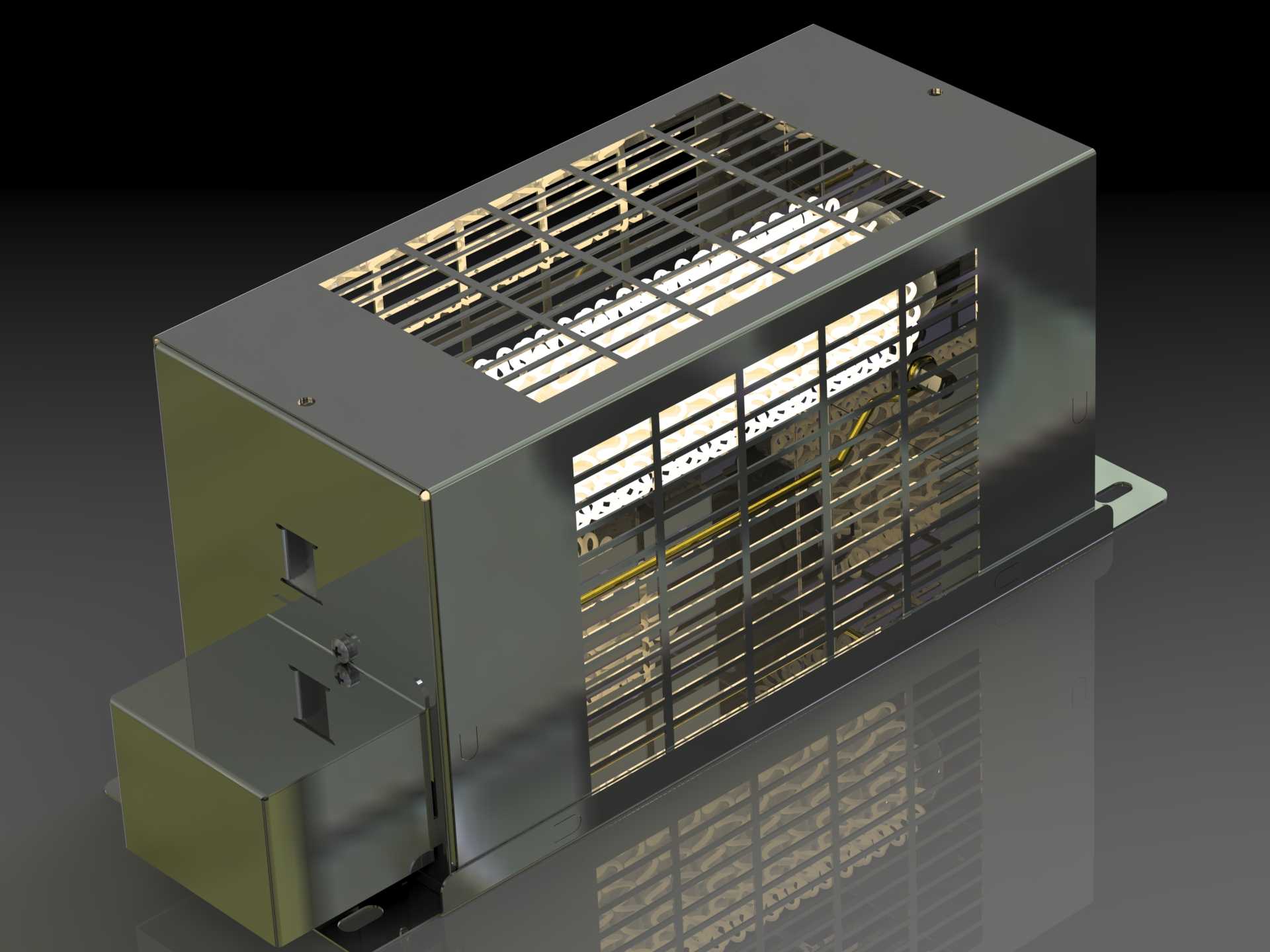

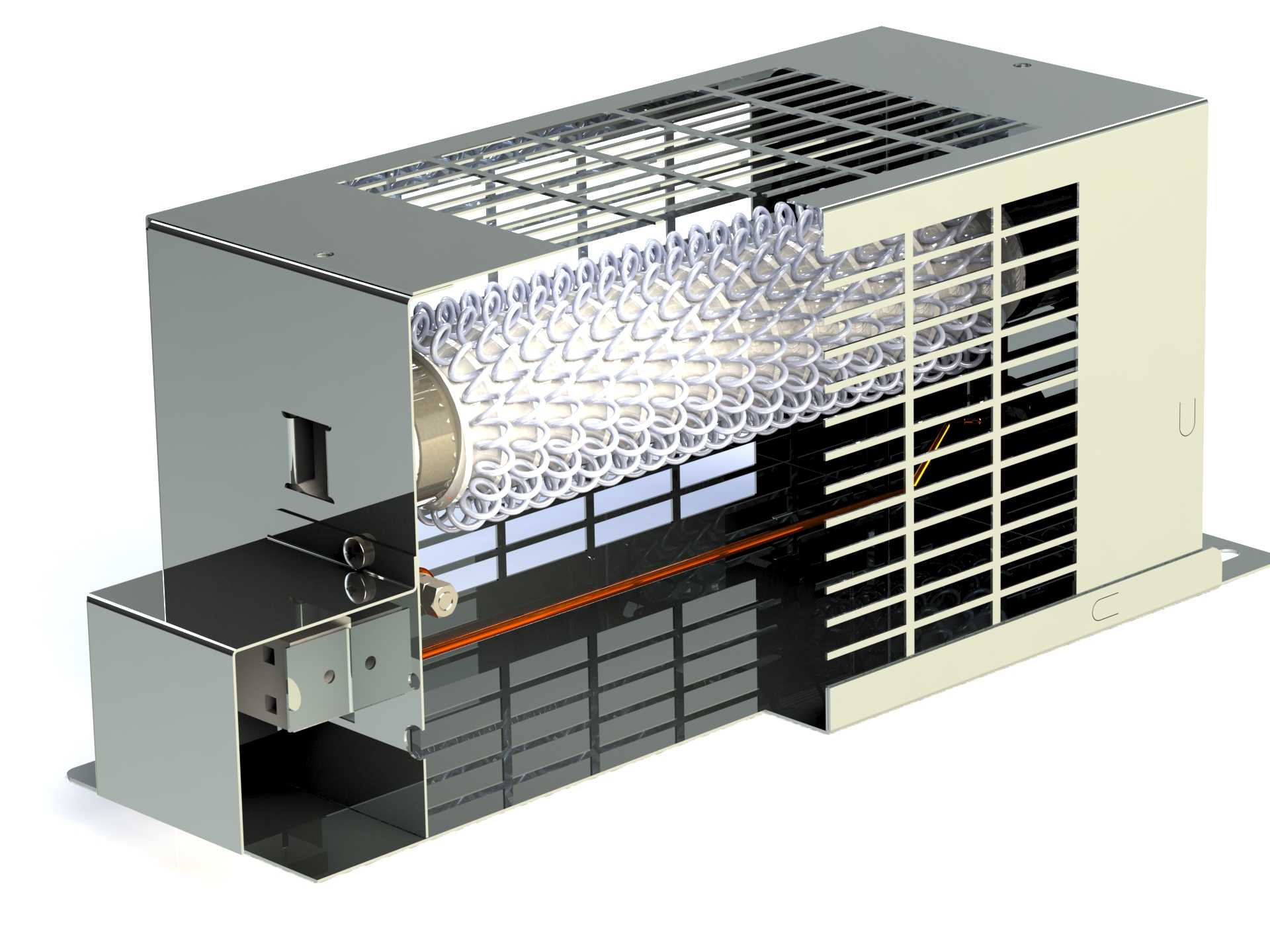

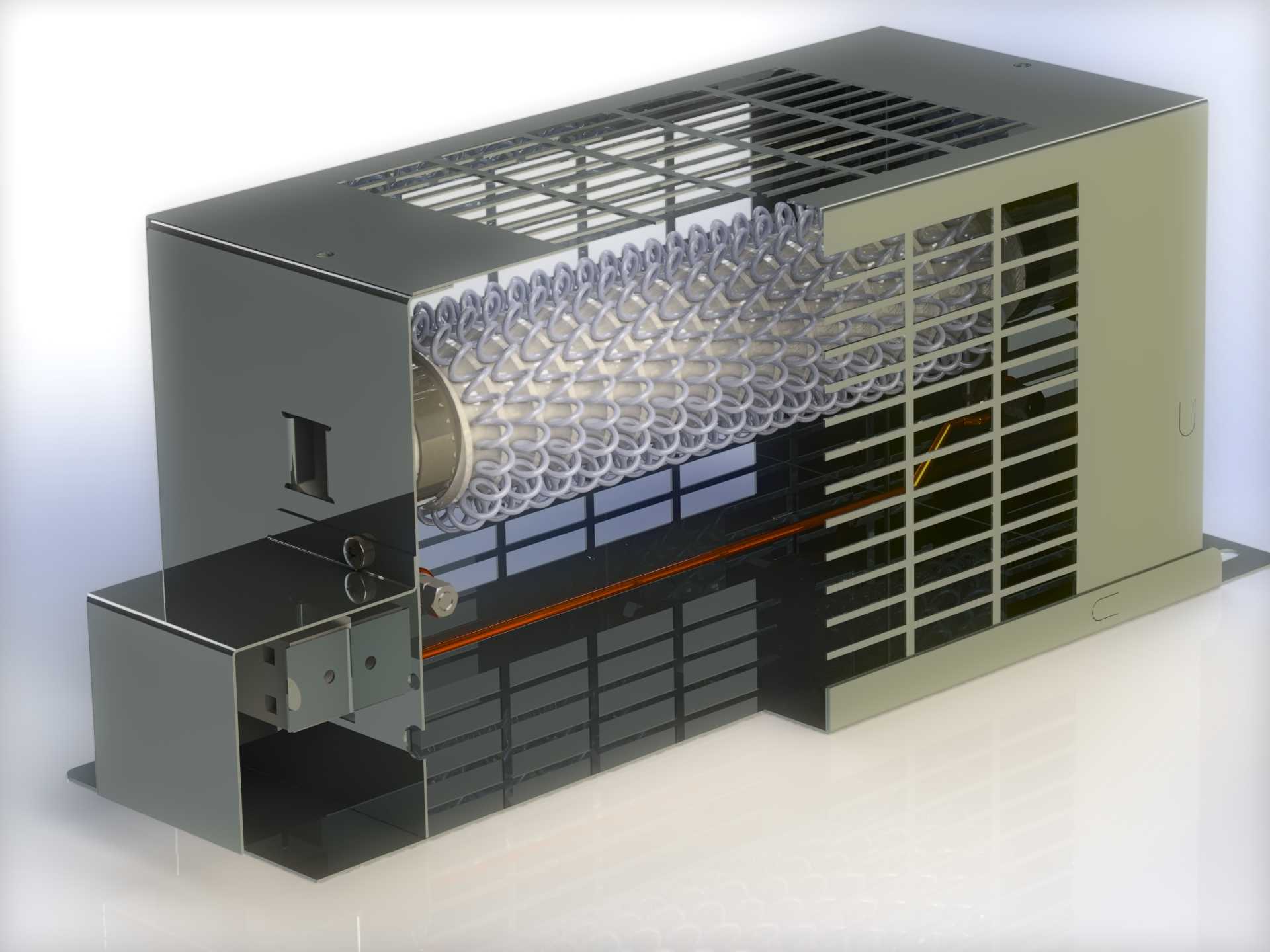

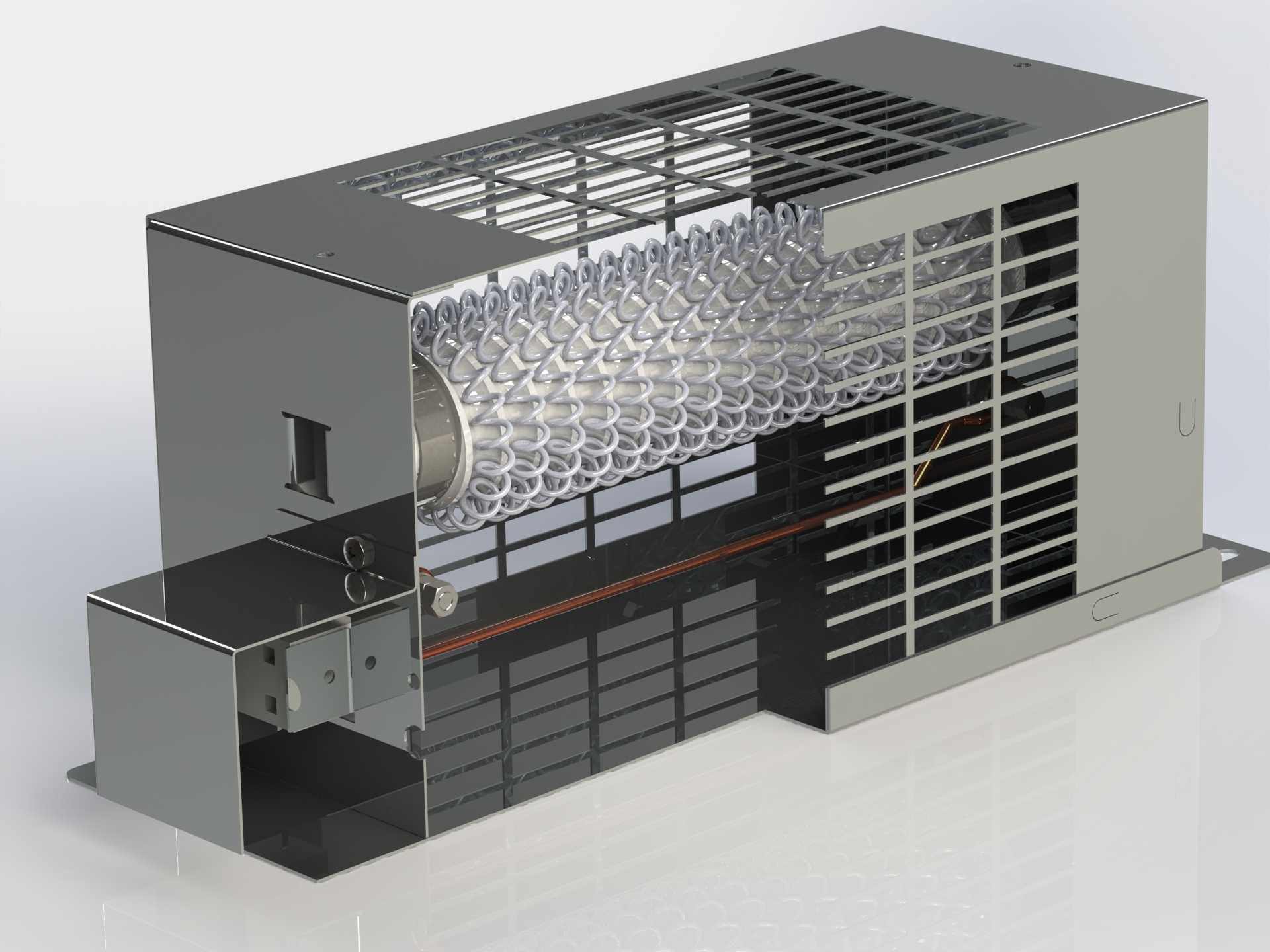

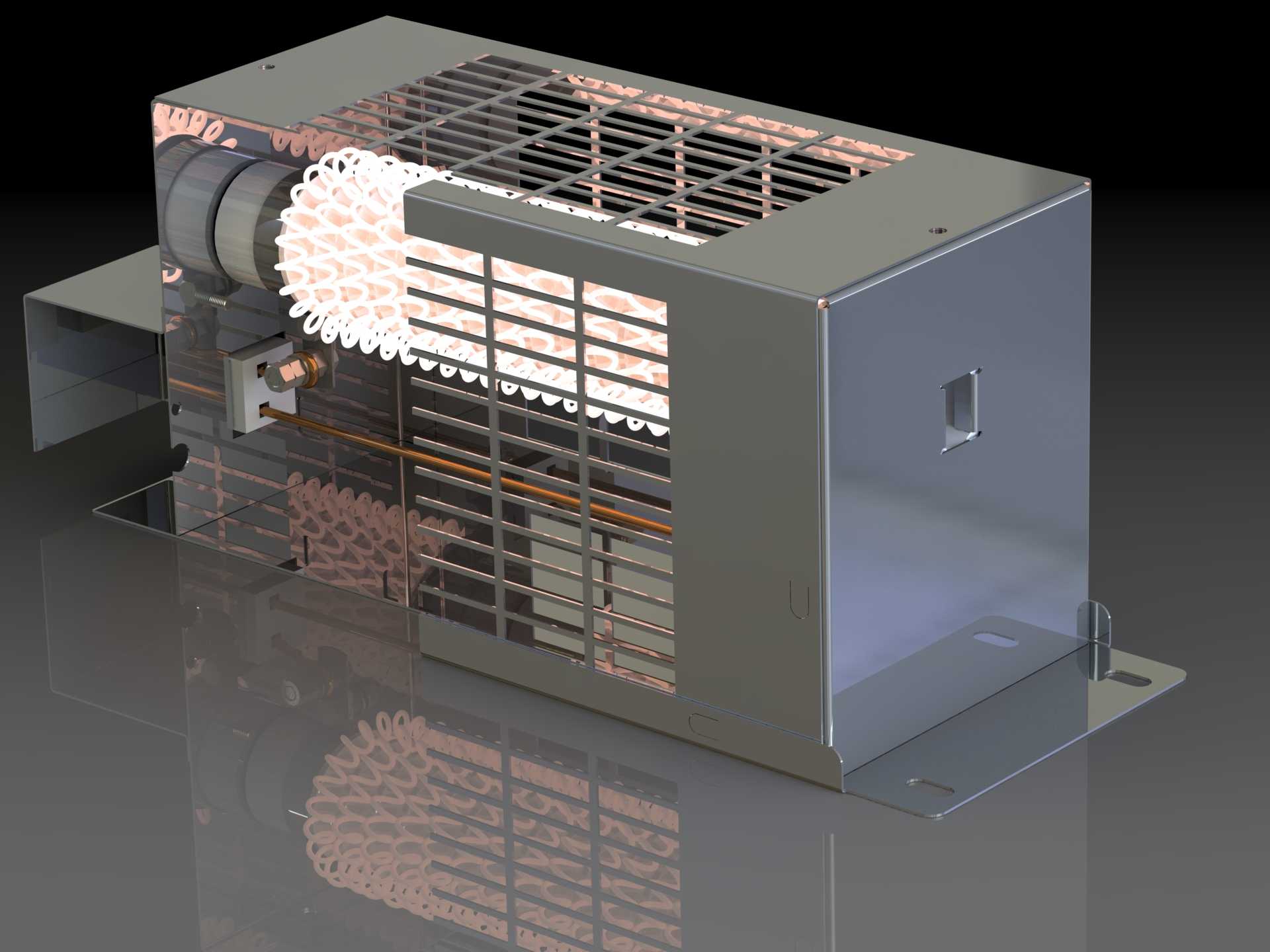

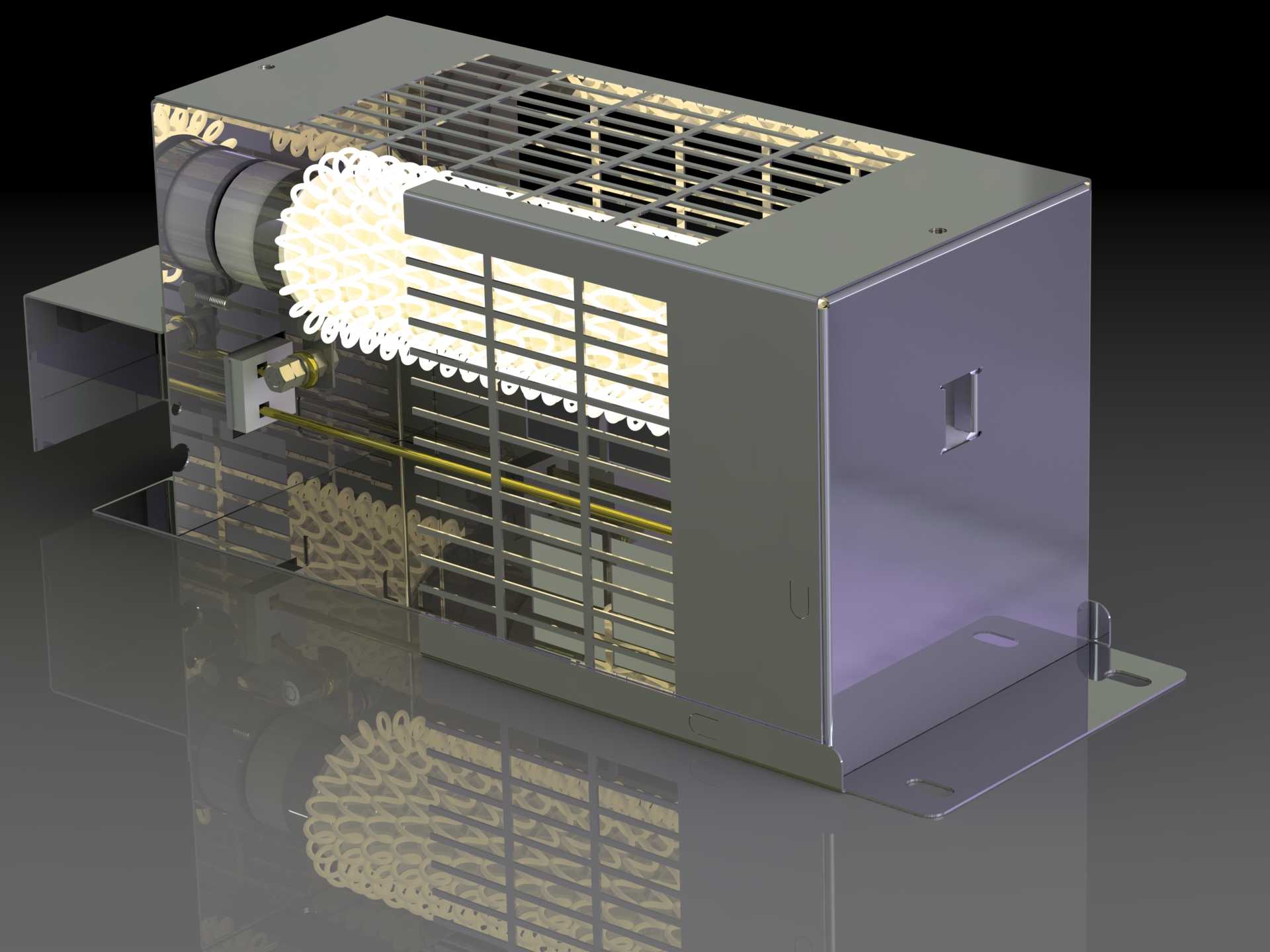

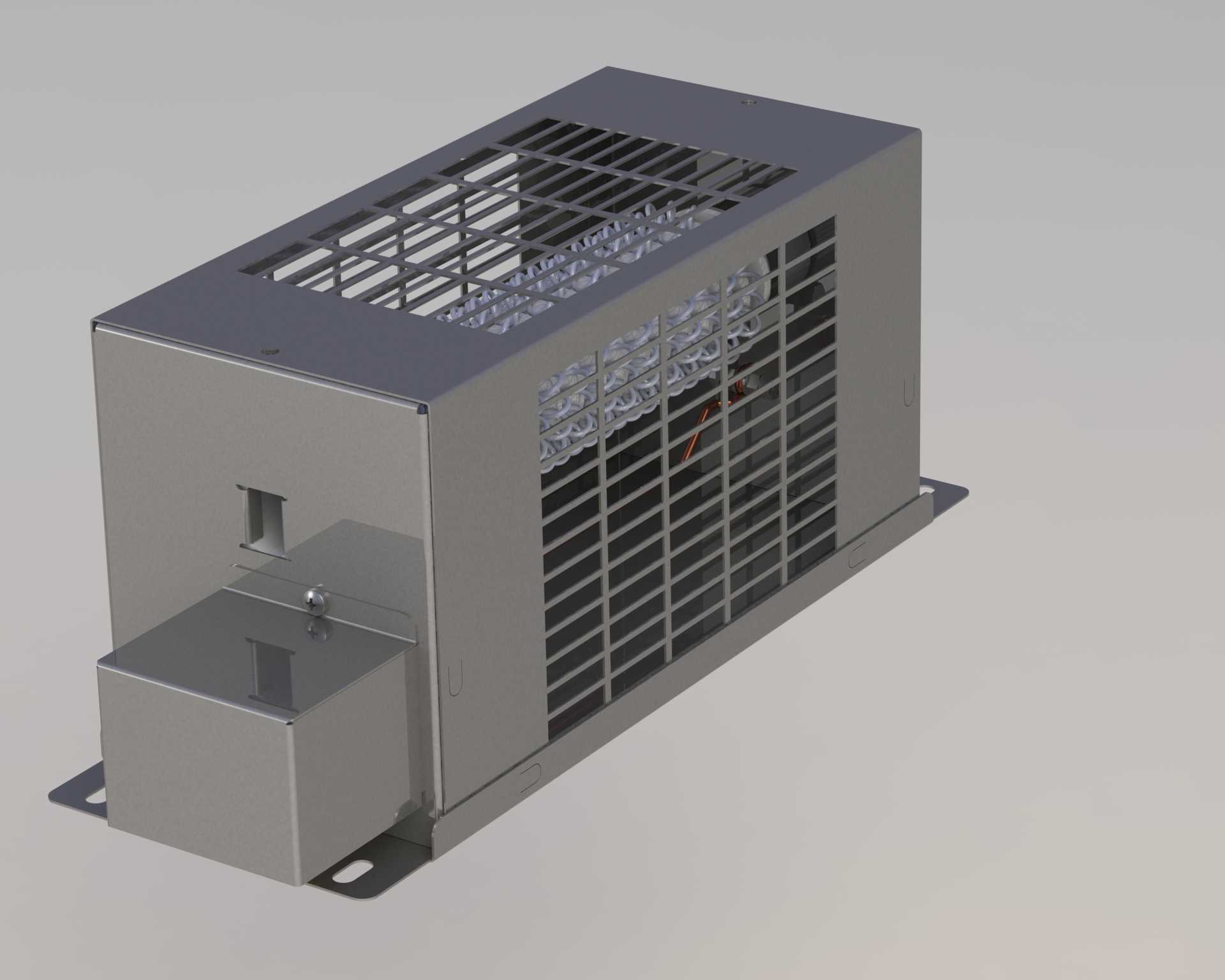

　　从结构设计思路来看，IP20的防护等级是核心设计边界，这个等级要求壳体能够阻挡直径大于12mm的固体异物进入，完全适配工业控制柜内部的安装环境——柜内不存在直接淋水、大量粉尘侵入的工况，但需要避免安装调试过程中人员手指误触带电发热的电阻本体，同时防止柜内走线的线材、接线端子等金属件意外触碰电阻引发短路。整个壳体采用折弯钣金拼焊结构，主体为冷轧钢板材质，表面做喷塑绝缘处理，既保证结构强度，也能避免壳体与电阻带电部分形成导通回路。壳体顶部和侧面开设格栅式通风口，通风口的栅条间距严格控制在12mm以内，既满足IP20的防护要求，又能形成顺畅的自然对流风道：电阻工作时发热加热周边空气，热空气从顶部格栅流出，冷空气从侧面下部格栅补入，无需额外配置散热风机就能实现额定功率下的稳定散热，降低了系统整体的成本与故障点。

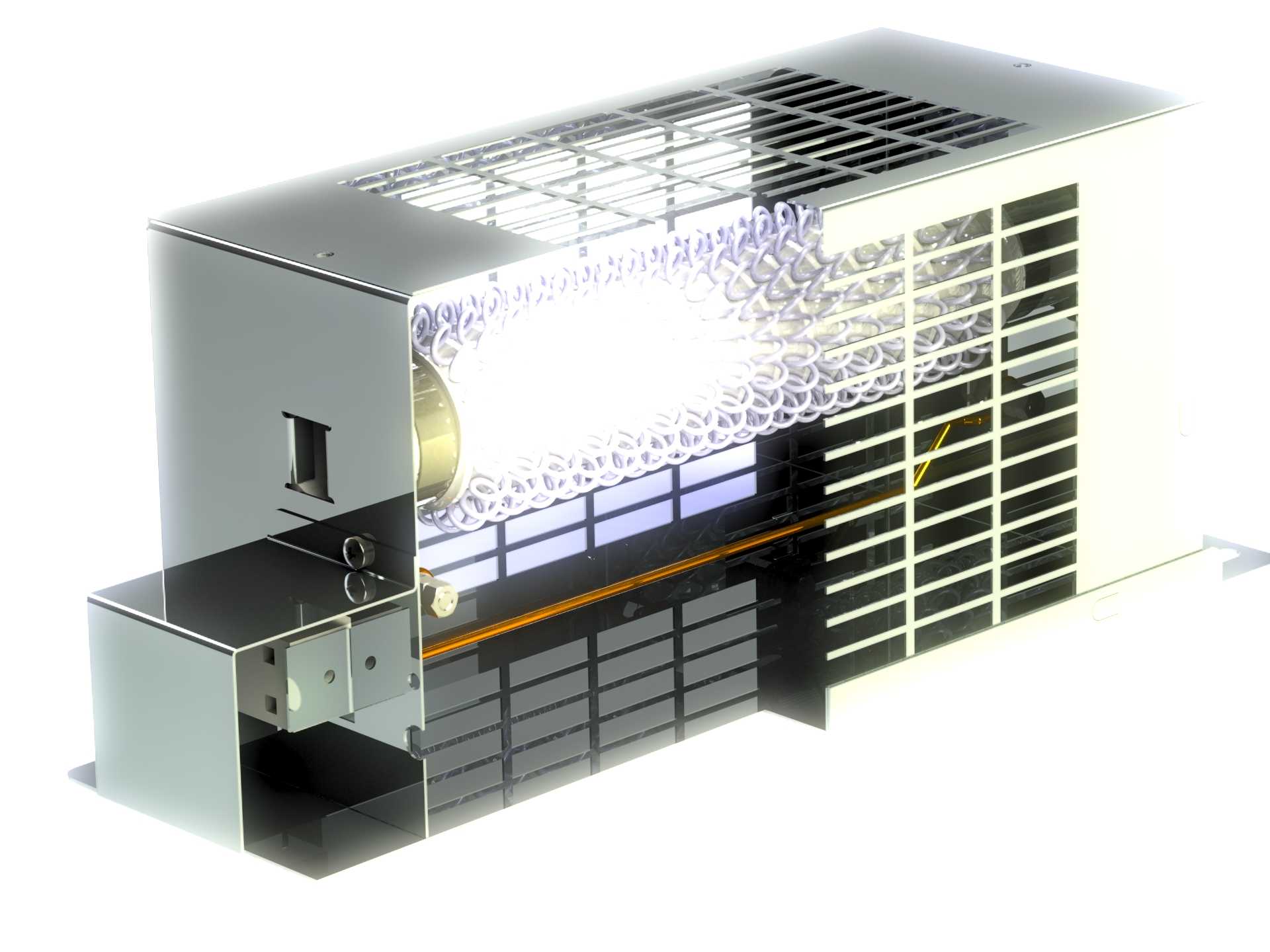

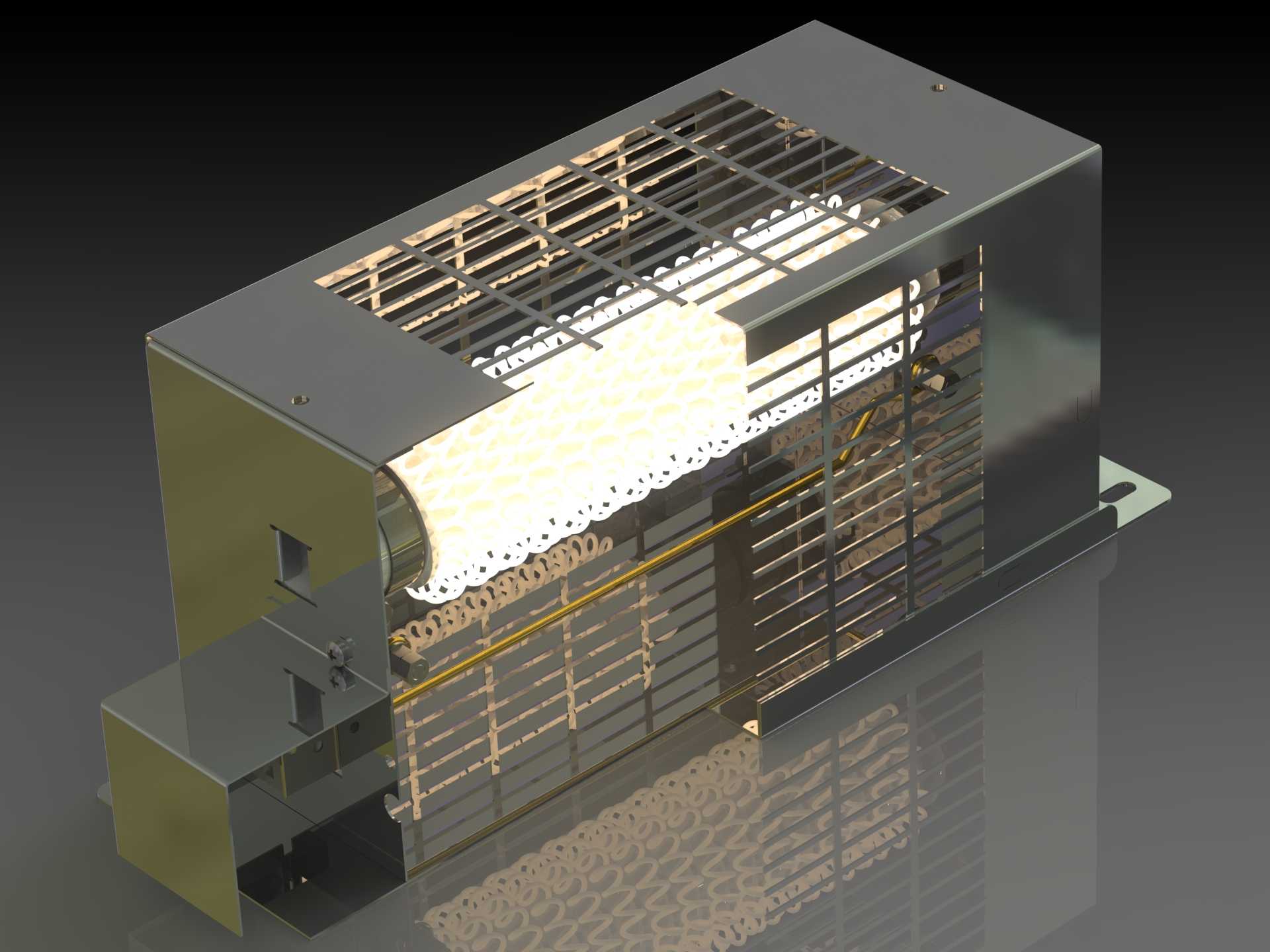

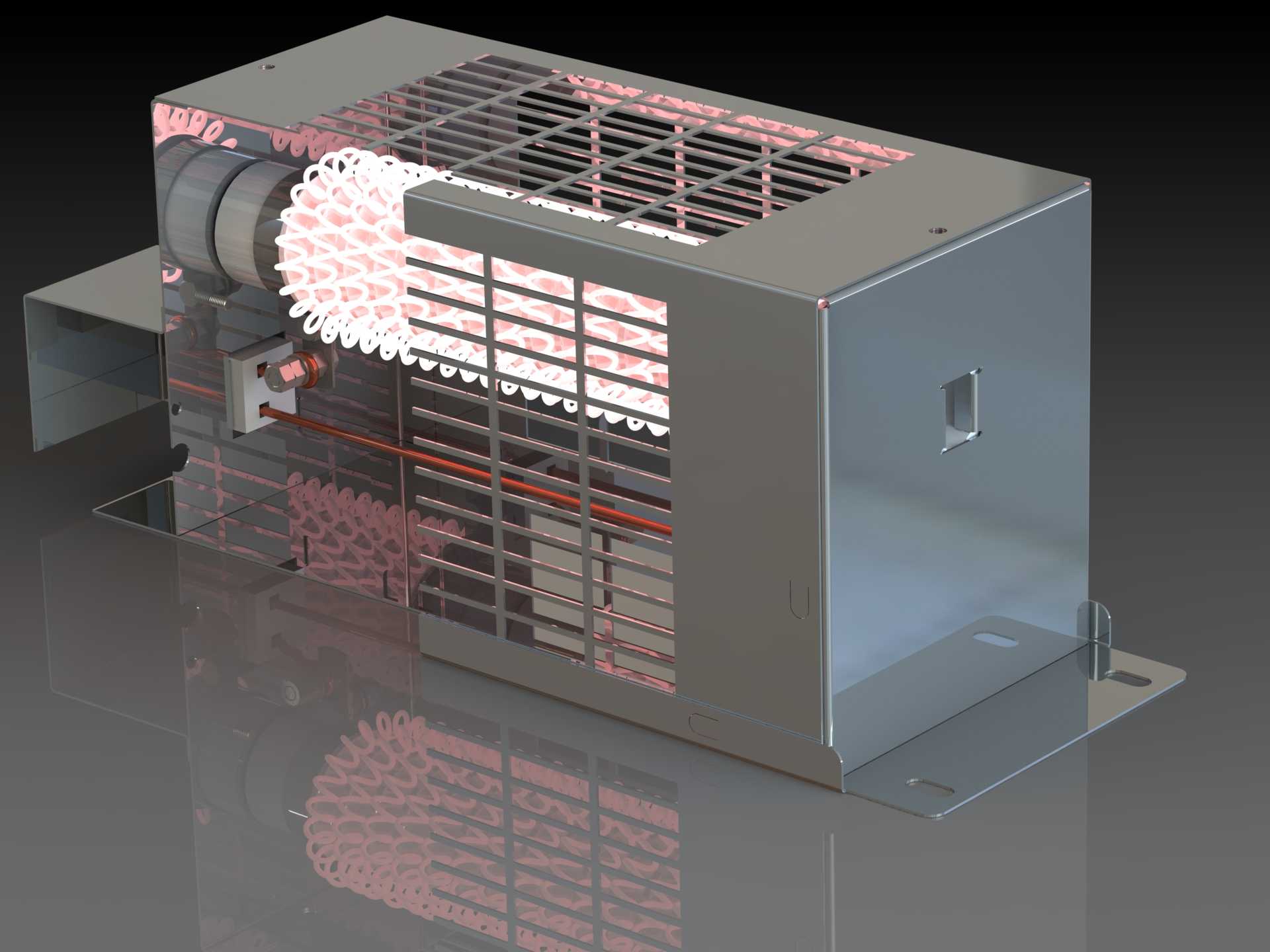

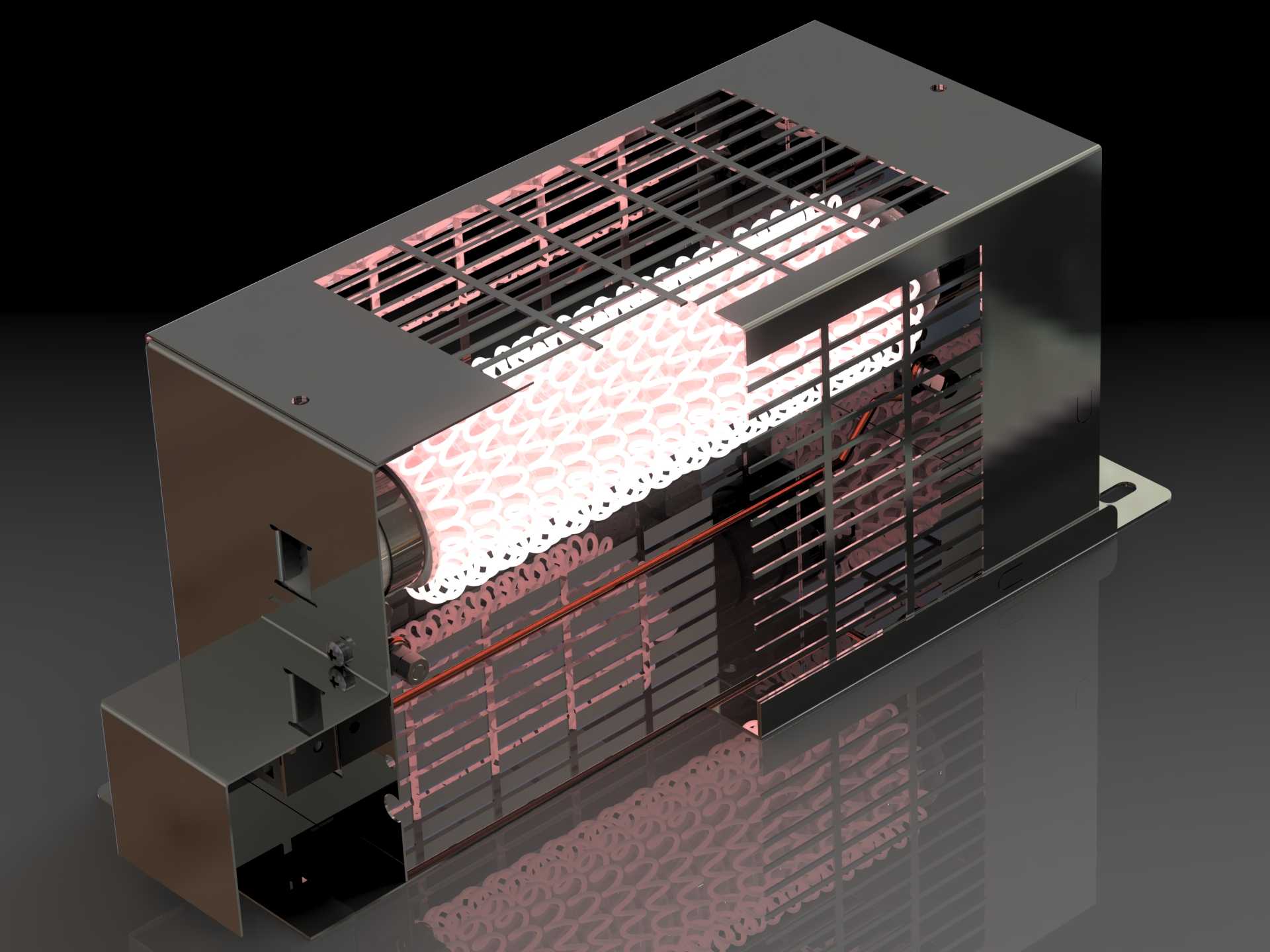

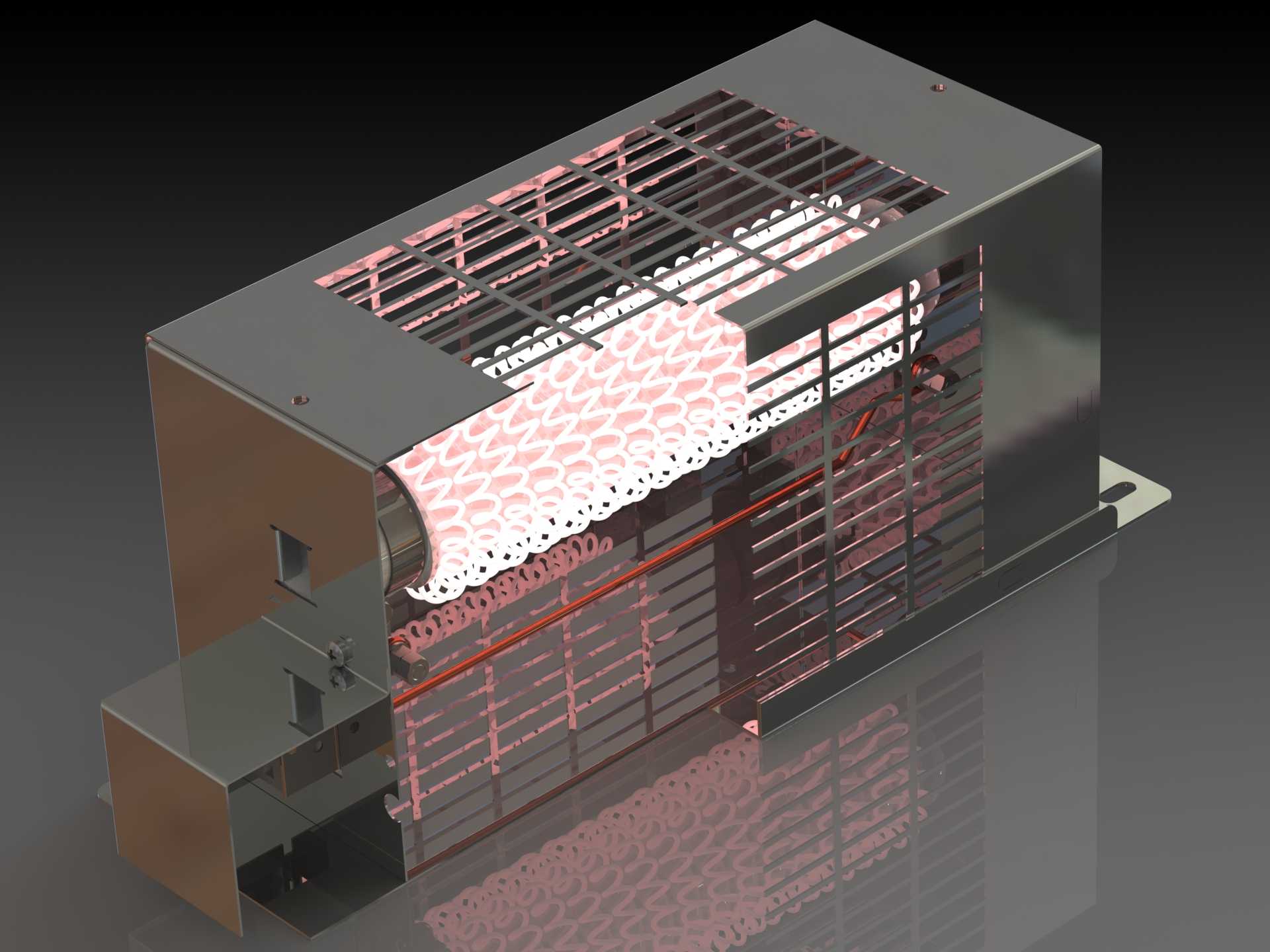

　　内部电阻元件采用合金电阻丝绕制在耐高温陶瓷骨架上的结构，电阻值稳定在4.7欧姆，适配多数中小功率变频驱动系统的制动参数匹配要求。电阻丝表面做高温氧化绝缘处理，骨架与壳体之间通过耐高温绝缘支架固定，既保证电气绝缘距离，也能缓冲设备运行时的振动冲击，避免电阻丝受震断裂、绝缘层破损。壳体底部预留带安装孔的固定支脚，支脚的孔位间距按照工业电气安装的通用模数设计，可直接固定在控制柜内的标准安装梁、安装板上，安装时不需要额外制作转接支架，降低现场安装的加工工作量。接线端子设置在壳体侧端的凹腔结构内，接线完成后线缆不会突出壳体外轮廓，避免柜内布线时与其他器件发生干涉，同时端子与壳体之间的绝缘距离满足低压电气设备的安全规范要求，即使在潮湿凝露的柜内环境下，也不会发生爬电、击穿问题。

　　从安装边界来看，这款电阻的外轮廓尺寸适配柜内空余安装位的常规尺寸，安装时需要在周边预留不小于50mm的散热空间，不能直接贴靠在其他发热器件、易燃线材旁，避免热量累积导致电阻过热、线材绝缘老化。在选型匹配时，需要根据驱动系统的制动功率、制动频次确认电阻的功率冗余，长期连续制动的工况下需要降额使用，避免电阻本体温度超过设计阈值。整个结构的建模过程完全按照实际钣金加工、元件装配的工艺顺序搭建，每个折弯边的折弯半径、拼焊位置的预留间隙都符合钣金加工的工艺要求，绝缘支架的安装柱、固定孔位都与实际标准件尺寸匹配，可直接用于生产出图、安装布局模拟，也能作为电气柜三维布线时的占位模型，帮助设计人员提前确认柜内器件的布局干涉、走线空间是否充足。
