M20外螺纹安装式气动快插接头结构

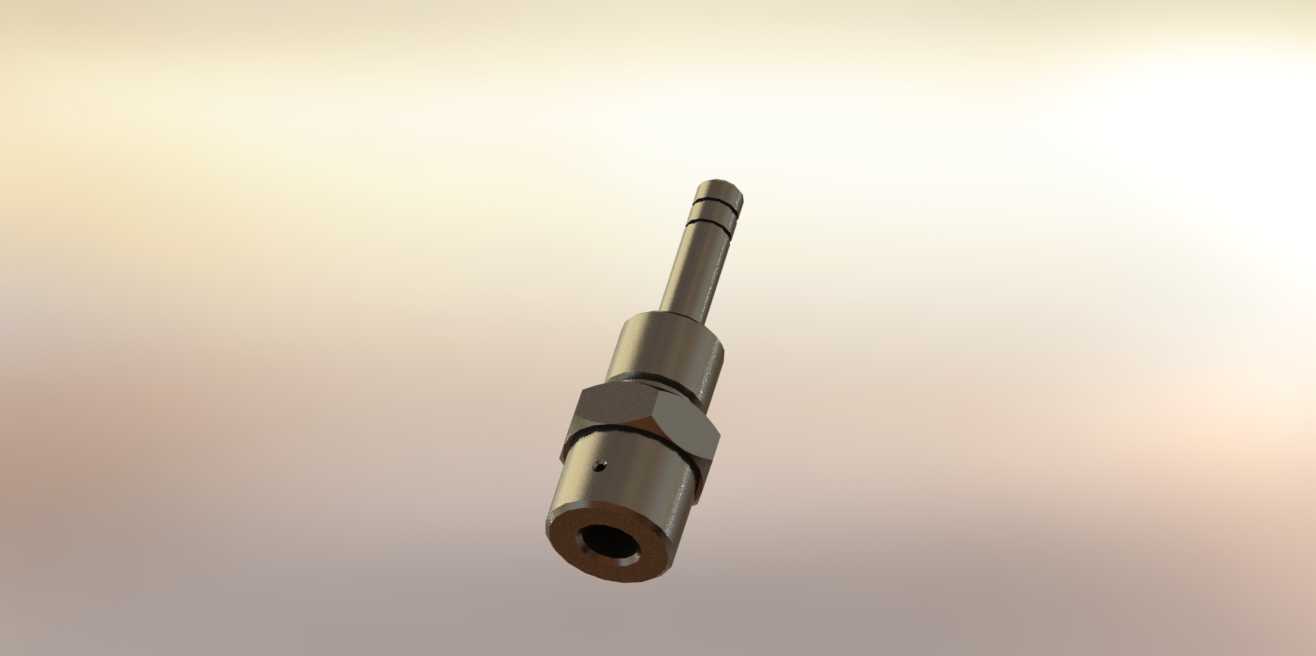

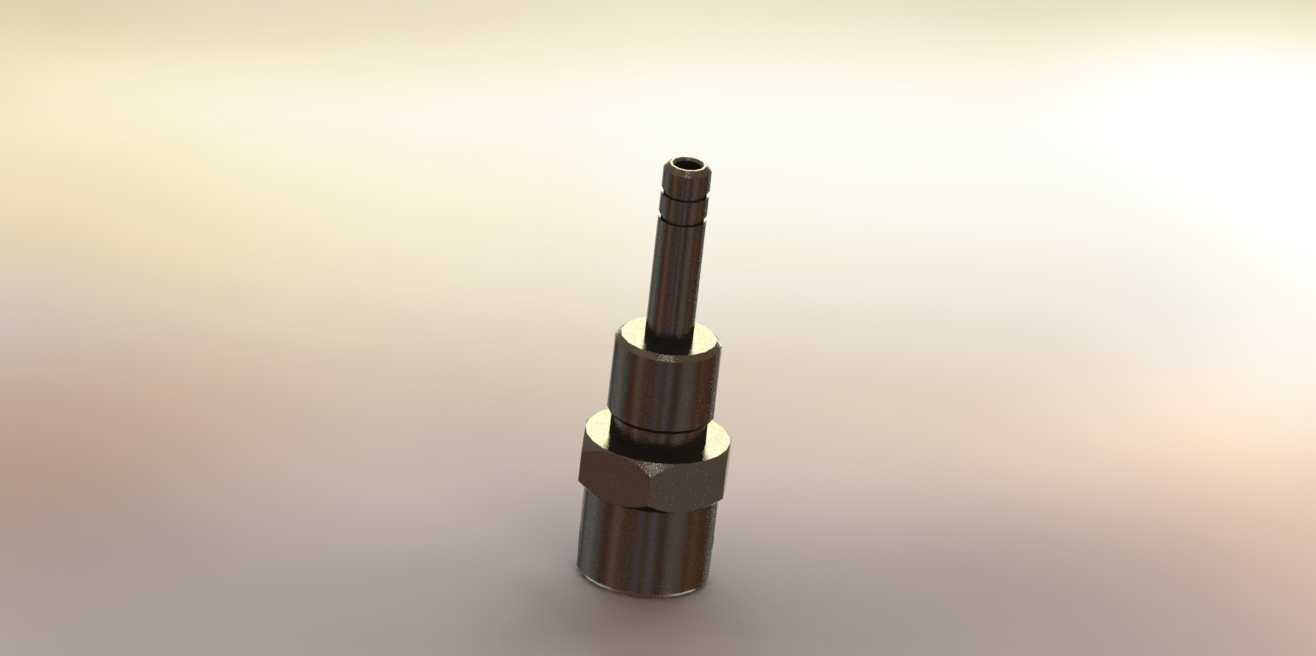

　　这款接头的设计初衷是解决气动管路系统中硬质管路与柔性气管的快速对接需求，在自动化生产线气路排布、小型气动工具气源接驳、实验室气路终端连接这类场景中，这类接头的使用频率极高，不需要额外套丝、缠生料带，只要对应螺纹规格拧入安装位，就能直接插入对应外径的PU气管完成气路连通，后期维护拆换气管也只需要按压接头顶部的弹性卡圈就能拔出气管，不用截断管路，能大幅减少气路布设和维护的工时。从结构上看，这款接头采用三段式阶梯轴结构，最下端是M20×1的外螺纹安装段，螺纹段长度经过匹配常见气动设备的面板壁厚、阀块安装孔深度做了优化，不会出现螺纹拧入过深顶坏阀块内部流道、或是拧入深度不足导致密封失效的问题，螺纹根部设计有一体式六角拧动台，

　　对边尺寸符合标准紧固件的扳手适配规格，现场安装时用普通活动扳手或者对应规格的开口扳手就能拧紧，不需要定制专用工装。六角台往上是中间的密封限位段，这部分的外径比螺纹大径略大，安装时可以贴紧安装面，配合螺纹上缠绕的密封带或者加装的密封垫片，能保证1MPa以内的工作气压下不会出现泄漏，日常工厂气动系统的常规工作气压一般在0.5-0.8MPa，这个密封冗余量完全能覆盖绝大多数使用场景。最上端是快插接驳段，这部分内部集成了不锈钢卡爪、丁腈橡胶密封圈和弹性释放环，插入气管时卡爪会自动卡住气管外壁，即使管路存在小幅拉扯也不会脱开，内部的密封圈会紧贴气管外壁形成径向密封，不会因为气压波动出现漏气。设计阶段做结构建模的时候，

　　特意把各段的同轴度公差控制在0.05mm以内，避免安装后接头倾斜导致气管弯折、气路通径变小的问题，快插段的内孔通径和螺纹段的中心流道做了等径处理，没有出现通径突变的台阶，能减少压缩空气在接头内部的压力损失，避免因为节流导致末端气动元件出力不足的问题。外形上整体做了镀镍处理，表面光洁度高，在潮湿或者有少量切削液飞溅的车间环境里也不容易生锈，不会因为表面锈蚀导致卡爪卡滞、拆换气管困难的问题。安装边界上，除了M20×1的螺纹规格需要匹配安装位的内螺纹之外，接头拧入安装面后，上方快插段的径向预留空间只需要比接头最大外径大5mm以上，就能顺利完成气管插拔操作，不会因为空间不足导致按压释放环的时候操作不便，轴向方向上，

　　插入气管后需要预留至少10mm的气管直线段，避免气管弯折角度过大导致通径变小甚至折死堵死气路。在实际选型使用的时候，要注意这款接头适配的是公制外径的柔性气动软管，不能用来接驳硬管或者带钢丝增强的高压软管，工作温度范围在-20℃到80℃之间，超出这个温度范围会导致内部密封圈老化失效，出现泄漏问题。建模过程中对内部流道做了抽壳处理，还原了真实接头的内部空腔结构，做气路系统整体装配仿真的时候，可以直接把这个模型导入装配体，模拟管路排布的空间干涉情况，提前排查安装时接头和周边设备、结构件的碰撞问题，不用等到实际装机的时候才发现空间不足再返工改孔。
