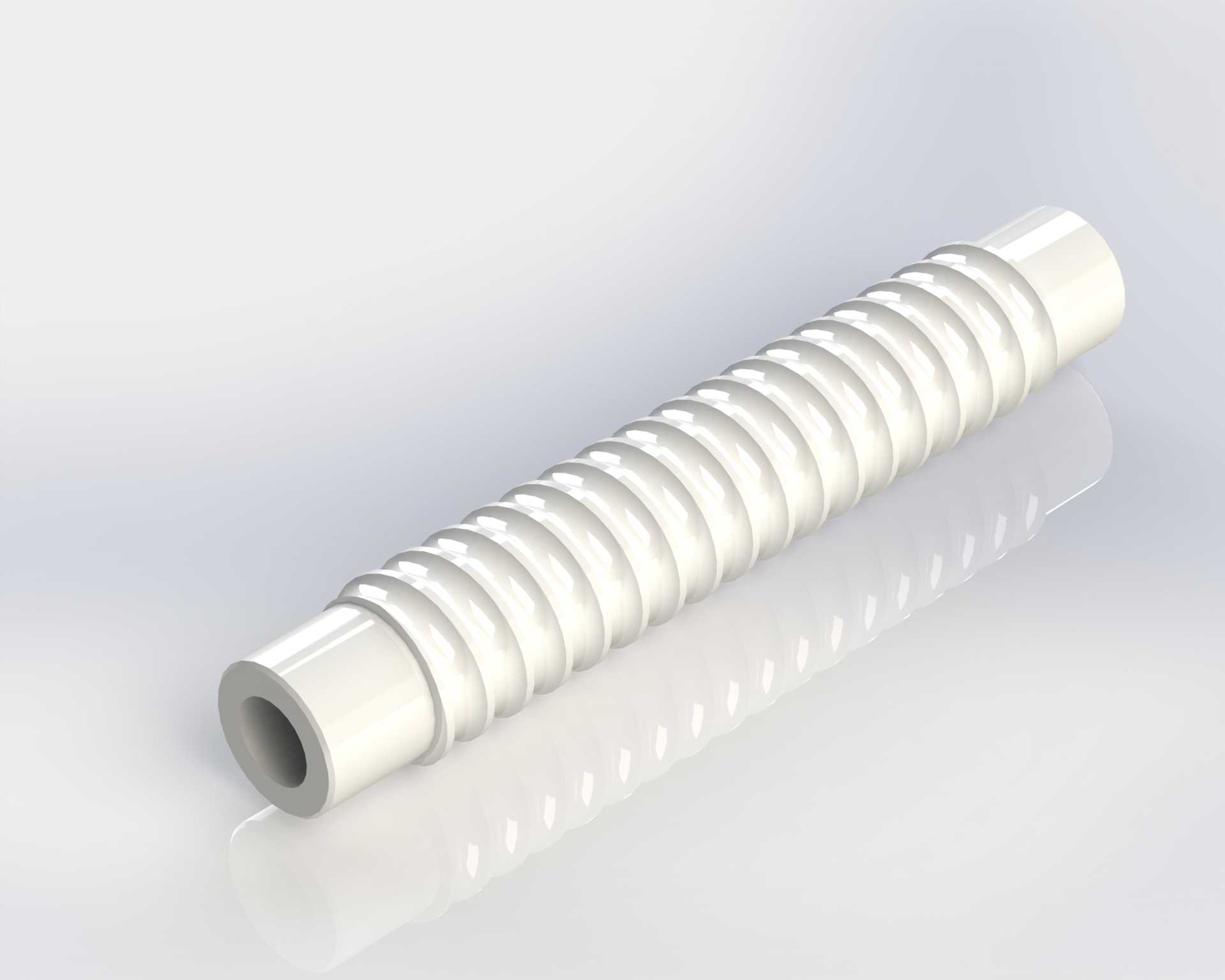

265mm中间段波纹支撑陶瓷绝缘构件

　　在输配电线路、高压开关柜、户外母线架设这类需要带电体与接地结构保持可靠绝缘距离的场景里，这类中间段支撑陶瓷绝缘子是很常见的受力兼绝缘构件，区别于两端带安装金具的整支绝缘子，这个265mm长度的中间段构件，多用于多段拼接式长绝缘支撑的中间衔接位置，也可单独用于间距刚好匹配的低压柜内母线支撑、设备内部带电模块的隔离固定场景。

　　从功能特性上看，陶瓷材质本身具备优异的耐电弧、耐老化、抗污闪性能，相比复合绝缘材料，在高温、高湿、存在腐蚀性气体的工业厂区环境下，长期使用的绝缘性能衰减更慢，表面波纹结构的设计不是为了造型美观，核心是拉长了绝缘件表面的爬电距离，在同等轴向长度下，波纹凸起形成的凹凸结构能让沿面放电的路径大幅延长，避免潮湿、积灰工况下发生沿面闪络，同时波纹的凸起棱边也能让雨天时表面的水流被分段截断，不会形成连续的导电水膜，提升户外使用时的绝缘可靠性。

　　做这个构件的三维建模时，首先要明确安装边界：构件整体轴向长度265mm，两端是等直径的光滑圆柱段，这部分是用来和配套的连接金具、固定卡座配合的，建模时要保证两端圆柱的同轴度公差，避免安装后出现整支绝缘子偏斜，导致受力不均出现陶瓷件碎裂的问题；中间的波纹段每一圈的凸起弧度、凹槽深度都要保持一致，一方面是保证爬电距离的均匀性，另一方面陶瓷烧结时壁厚均匀才能减少内应力，避免烧制过程中出现开裂，所以建模时用螺旋扫描或者阵列特征做波纹的时候，要严格控制每一圈的截面尺寸一致，不能出现局部壁厚突变。构件中心是贯通的空心结构，这个设计一方面是减轻陶瓷件的自重，降低两端安装结构的承重负载，另一方面空心结构可以减少陶瓷材料的用量，同时在温度剧烈变化时，空心结构能让构件内外的热交换更均匀，降低热胀冷缩带来的应力开裂风险，建模时中心通孔的直径要和两端安装金具的定位凸台匹配，保证装配时的同轴度。

　　从实际选型适配的角度说，这个长度的中间段绝缘件，通常搭配两端的端部连接段使用，拼接后整支绝缘子的长度可以覆盖10kV到35kV不同电压等级的绝缘距离要求，单独使用时，265mm的长度对应的爬电距离，能满足户内干燥环境下低压配电设备的绝缘支撑需求，安装时两端的光滑圆柱段可以通过抱箍卡座、粘接或者端部螺纹嵌件（后期装配）的方式固定，波纹段要避免被硬物磕碰，陶瓷材质虽然抗压强度高，但脆性大，受外力冲击容易出现暗裂，暗裂在长期运行中受电场、温度变化影响会逐渐扩展，最终导致绝缘击穿。

　　建模过程中还要注意细节处理：波纹段和两端光滑圆柱段的衔接位置要做圆角过渡，不能出现尖锐的直角棱边，直角位置在烧结时容易出现应力集中，安装受力时也容易从棱边位置开裂；构件的两端端面要做平整处理，保证和安装金具贴合时没有缝隙，避免局部受力压碎陶瓷端面；表面的粗糙度要符合陶瓷烧结后的自然质感，不需要做过高的镜面处理，适当的粗糙表面反而能提升抗污闪能力，但不能有明显的凹凸缺陷，避免局部电场集中。

　　在实际工程应用里，这类绝缘支撑件不仅要承受带电导体的自重，还要承受短路时的电动力冲击，所以陶瓷件的壁厚设计要经过受力校核，265mm长度的中间段，壁厚要能承受额定的弯曲载荷，不会在短路电动力作用下断裂，同时波纹的凸起高度不能过大，否则会增加构件的整体外径，占用过多的柜内安装空间，也不能过小，否则爬电距离达不到设计要求，这个平衡是设计时需要反复核算的点。另外，陶瓷材质的热膨胀系数和金属安装金具差异较大，所以在配套金具设计时，通常会在陶瓷和金属接触的位置加弹性缓冲垫，补偿温度变化带来的形变差，避免陶瓷件被挤压碎裂，这部分虽然是金具的设计内容，但在做绝缘件三维建模时，也要预留出缓冲垫的安装间隙，不能把陶瓷件的长度尺寸做的完全卡死，要给装配和热形变留出合理的公差余量。
