高压穿墙绝缘衬套结构三维设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:454583

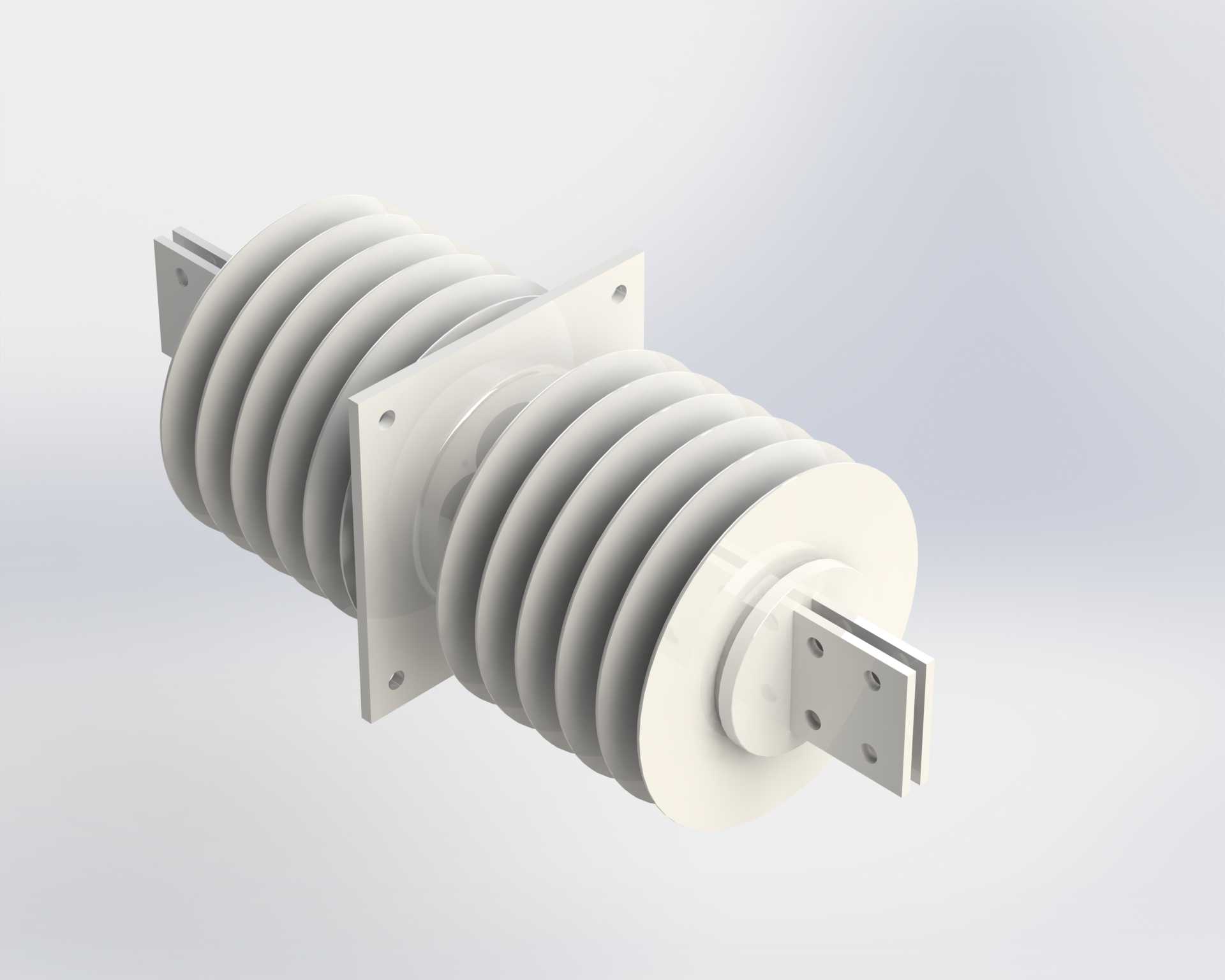

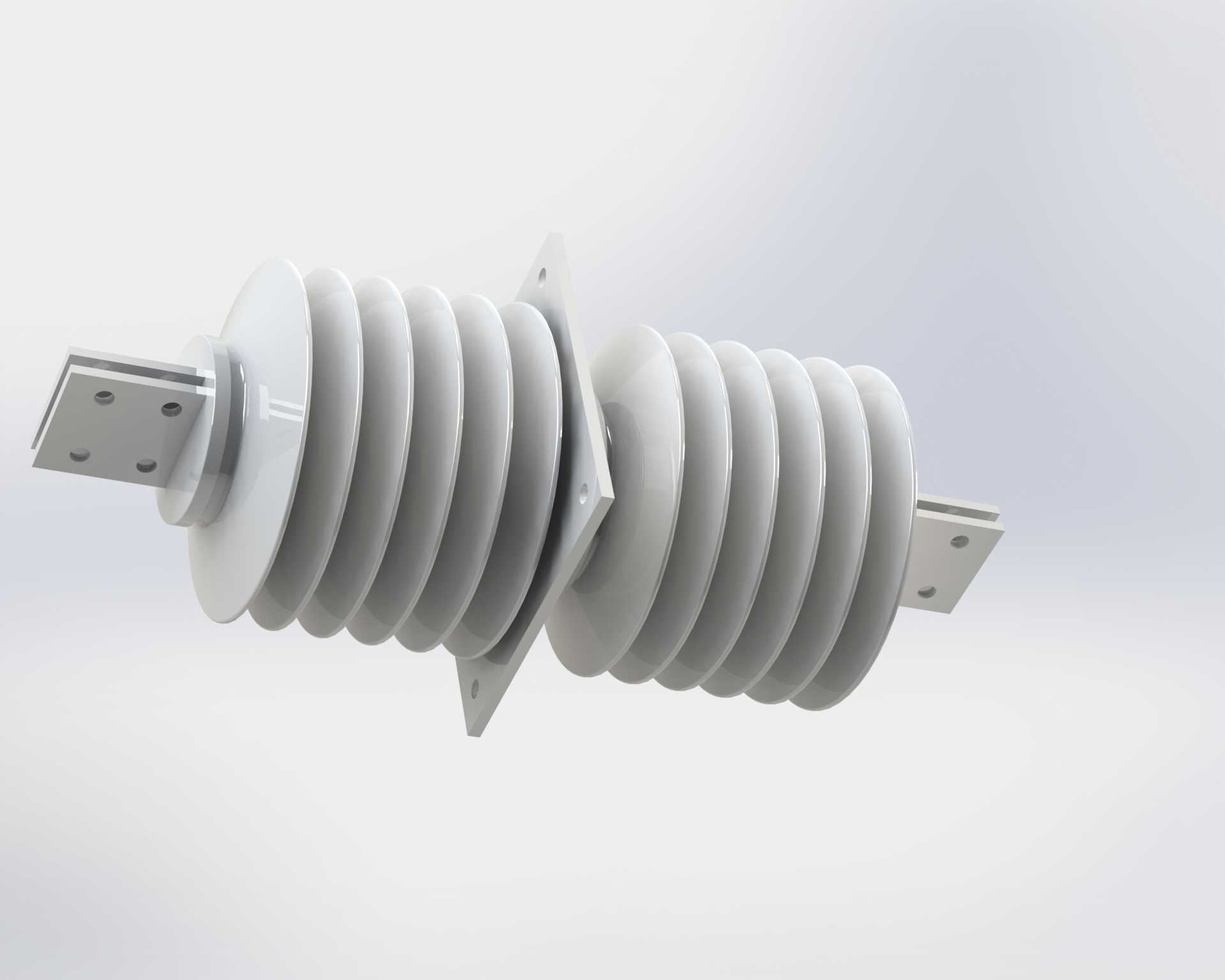

  • 高压穿墙绝缘衬套结构三维设计
  • 高压穿墙绝缘衬套结构三维设计
  • 高压穿墙绝缘衬套结构三维设计
  • 高压穿墙绝缘衬套结构三维设计

  在高压输配电系统的柜体、墙体穿线作业场景中,这类绝缘衬套是承担导体贯通、相间绝缘、外部隔离作用的核心结构件,日常选型和建模过程中,需要兼顾绝缘性能、安装适配性、机械强度三个核心维度的平衡,不能只盯着绝缘距离做单一参数设计。从实际使用场景来看,这类衬套主要应用在10kV-35kV等级的高压开关柜、户外箱变、配电室墙体穿线位置,作用是让带电导体能够顺利穿过金属柜体或者建筑墙体,同时阻断导体与柜体、墙体之间的导电通路,避免出现接地放电、相间短路的故障,另外伞裙结构的外形设计,是为了在户外积灰、淋雨的工况下,拉长表面爬电距离,哪怕表面附着了污秽、凝露,也能保证足够的绝缘裕度,不会出现沿面闪络的问题。做这个结构的三维设计时,首先要敲定的是安装边界的尺寸,中间的方形安装法兰是整个零件的定位基准,法兰上的安装孔位需要和现场的柜体开孔、墙体预埋板的孔距完全匹配,安装时法兰贴合在安装面外侧,通过螺栓压紧固定,两侧的伞裙段分别位于安装面的内外两侧,要注意伞裙的外径不能和周边的柜体构件、相邻相的导体出现安全距离不足的问题,伞裙的片数、单片伞裙的伸出长度,是根据额定电压等级对应的爬电比距要求计算出来的,不同污秽等级的使用场景,爬电比距的取值从20mm/kV到31mm/kV不等,设计时不能直接套用通用参数,要结合实际使用场景的污秽等级调整。两端的金属嵌件是和外部导体连接的部位,嵌件和内部绝缘本体的结合面要做防滑、防错位的结构,

  比如在嵌件和绝缘材料接触的表面加工滚花或者止退槽,避免长期运行过程中因为电动力、温度变化出现嵌件松动、接触电阻变大的问题,嵌件上的连接孔位要和配套的母排尺寸匹配,保证连接时接触面贴合紧密,不会出现局部过热的情况。从结构细节来看,伞裙的边缘做了圆弧过渡,没有尖锐的棱角,一方面是避免生产脱模时出现应力集中导致的开裂,另一方面是运行过程中不会出现局部电场强度过高的问题,减少电晕放电的概率;绝缘本体的内部,导体嵌件的周围要保证足够的绝缘厚度,这个厚度是根据工频耐压、雷电冲击耐压的试验值倒推出来的,不能为了压缩整体尺寸随意减薄,否则耐压试验时很容易出现内部击穿的问题。实际建模过程中,要注意伞裙的倾斜角度,

  伞裙向下倾斜的角度一般控制在10-15度,这个角度既可以保证下雨时雨水能够顺利顺着伞裙边缘滴落,不会形成连续的水膜拉低绝缘性能,也不会因为角度过大导致伞裙的机械强度不足,在运输、安装过程中出现磕碰断裂的情况。另外安装法兰的厚度也要做校核,在螺栓拧紧的力矩下,法兰不能出现翘曲变形,否则会导致安装面密封不严,户外使用时雨水、潮气会顺着安装缝隙进入柜体或者墙体内部,影响内部设备的绝缘性能。很多新手在做这类绝缘件建模的时候,容易只关注外观的伞裙形状,忽略了内部嵌件的同轴度要求,如果两端的金属嵌件不同轴,安装时母排就会出现别劲的情况,长期运行下会给绝缘本体施加额外的机械应力,容易导致绝缘件开裂;还有的设计会把伞裙的间距做的过小,

  导致伞裙之间的缝隙容易积灰,而且清扫维护的时候很难清理到位,时间长了积灰受潮就会引发沿面放电。这类衬套在做结构验证的时候,除了常规的绝缘性能试验,还要做抗弯强度校核,因为导体连接之后,在风载荷、电动力的作用下,会给衬套施加横向的弯矩,如果伞裙根部的厚度不足,很容易在根部位置出现断裂,所以伞裙和本体连接的根部要做圆角过渡,分散应力集中点。另外在不同的使用场景下,衬套的材质选择也会对应结构调整,比如户外使用的版本会在绝缘材料里添加抗紫外线的成分,对应的结构上会适当增加伞裙的壁厚,延缓材料老化带来的强度下降;户内使用的版本因为没有淋雨、紫外线照射的问题,伞裙的片数可以适当减少,整体长度也可以做的更紧凑,节省柜内的安装空间。做三维建模的时候,要把安装配合的公差考虑进去,比如安装法兰的孔位要留够螺栓穿入的间隙,金属嵌件的连接孔尺寸要和标准母排的孔位匹配,不能出现孔位对不上的情况,整个模型的装配基准要和实际安装的基准一致,方便后续做装配干涉检查、电场仿真分析的时候,能够直接导入模型使用,不需要再做额外的坐标调整。
