快速压紧式搭扣锁夹具三维结构设计

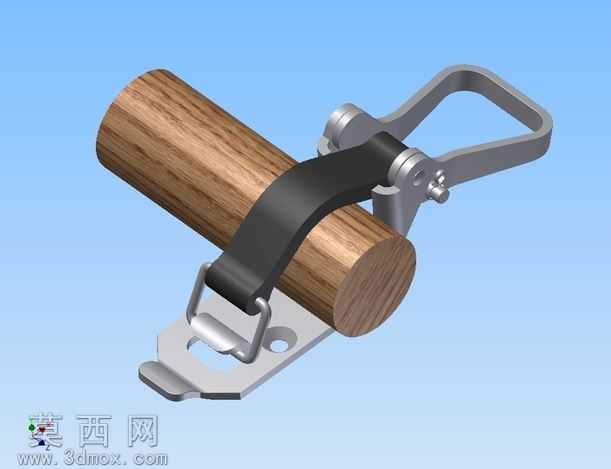

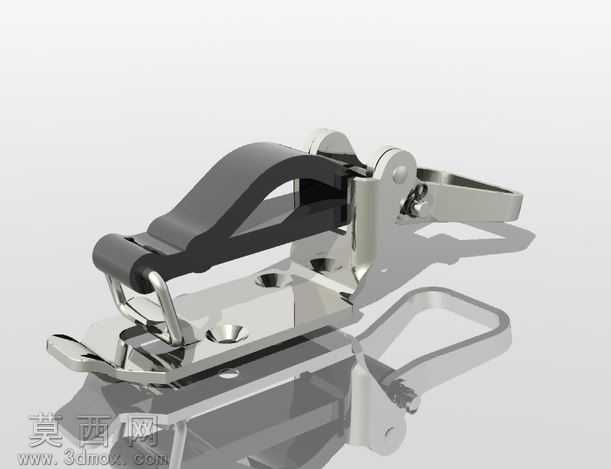

本作品为快速压紧式搭扣锁夹具的三维数字化模型，整体采用参数化建模思路完成全结构搭建，建模过程中对各部件的装配公差、运动干涉做了完整校验，确保搭扣的开合动作、压紧行程完全符合实际使用逻辑。模型主体分为安装底座、弹性压紧带、金属搭扣环、铰接销轴四个核心模块，底座采用带安装孔的钣金折弯结构设计，建模时通过钣金特征模块生成折弯、冲孔、切边特征，还原了五金冲压件的真实成型结构，边缘做了圆角过渡处理避免应力集中。弹性压紧带采用柔性件模拟设计，建模时通过曲面扫掠、加厚特征生成带弧度的压紧主体，材质设定为高弹性耐磨橡胶，表面做了细微的磨砂纹理处理，渲染时调整了橡胶材质的粗糙度、反光度参数，还原橡胶件的哑光质感，同时在压紧带与金属件的连接位置做了包边结构，避免长期使用出现撕裂问题。金属搭扣环采用一体折弯成型的环形结构，建模时通过草图绘制轮廓后扫掠生成实体，表面做了抛光镀锌的材质设定，渲染时添加了轻微的环境反射效果，还原金属五金件的亮面质感，搭扣环与底座之间通过铰接销轴连接，销轴与孔的配合采用间隙配合设定，预留了合理的转动余量，确保搭扣可以顺畅翻转开合。被压紧的圆柱杆件采用实木纹理材质，渲染时通过纹理映射添加了自然的木材纹路、深浅色差，调整了材质的凹凸参数模拟木材的细微肌理，还原木质杆件的真实视觉效果。整体渲染采用浅蓝色纯色背景，搭配柔和的顶光与侧补光，避免阴影过重遮挡结构细节，同时在金属部件表面添加了合理的高光反射，清晰呈现各部件的轮廓边界与装配关系。该夹具的设计核心是实现快速装夹与拆卸，无需额外工具即可完成对圆柱类工件的压紧固定，压紧力通过弹性带的形变提供，既可以保证足够的夹持力避免工件松脱，又不会因为刚性压紧损伤工件表面，整体结构紧凑、安装便捷，可广泛应用于工装治具、箱体锁闭、工件临时固定等场景，建模过程中所有部件均做了可编辑的参数化设定，可根据实际使用需求调整搭扣尺寸、压紧带长度、底座安装孔位等参数，适配不同直径的工件与不同的安装场景。
