球面承托支撑座结构设计方案展示

　　这类球面承托构件在工业场景中多用于需要对球状工件、球状端部件进行稳定承托的工位，常见于检测工装、装配辅助定位、小型球状零件周转承托、光学球状元件临时支撑等场景，实际使用中可避免球状部件发生滚动偏移，减少球面接触位置的磕碰划伤，相比平面支撑或者V型支撑，这类月牙形开口的承托结构和球面的接触包角更合理，受力分布更均匀，不会在球面工件表面形成集中压痕。

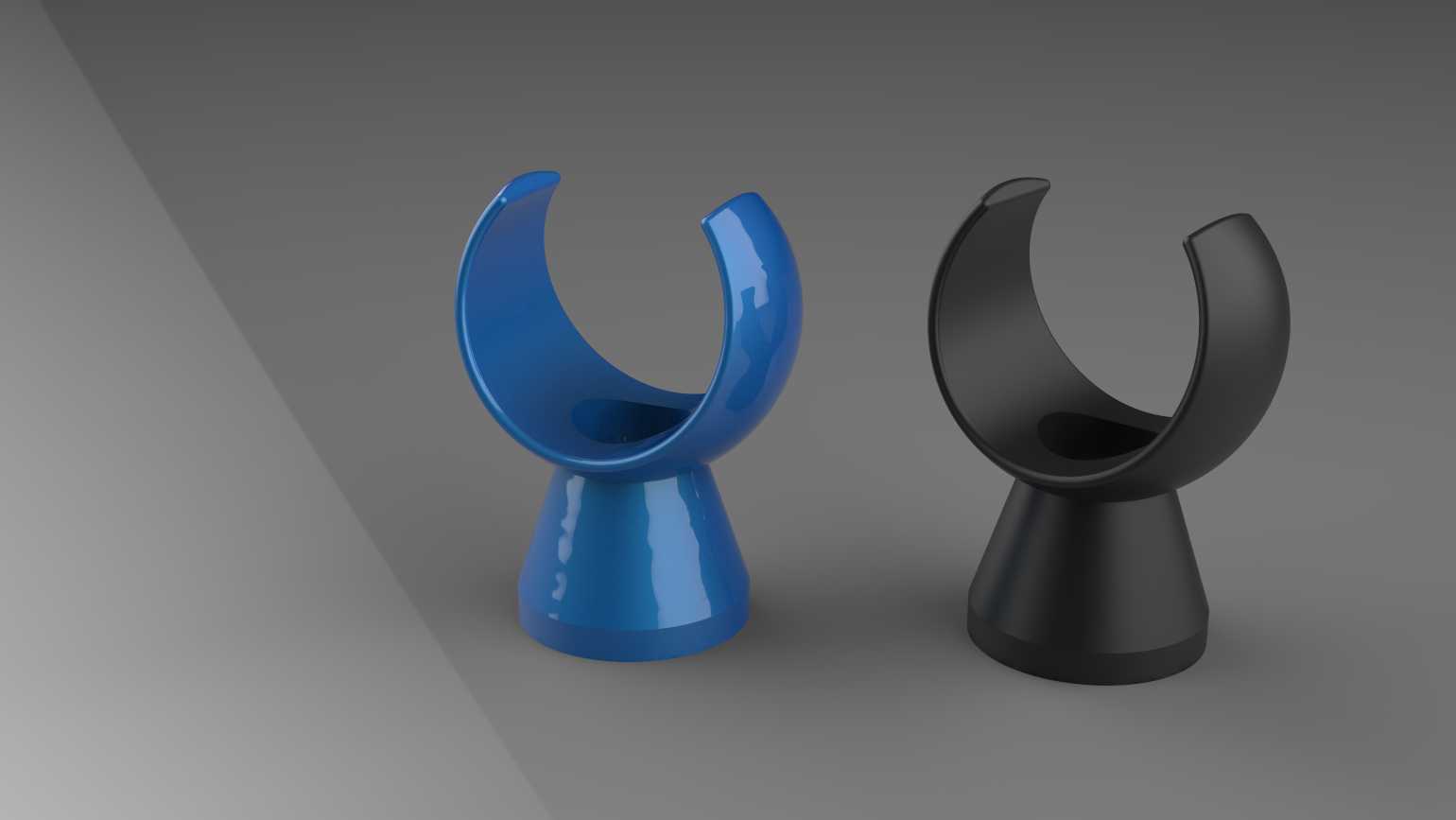

　　从功能特性来看，构件分为下部锥形基座和上部月牙承托臂两个核心功能段，下部锥形基座采用下宽上窄的锥面结构，放置在工作台面时具备更好的自稳性，不需要额外的固定结构即可保持直立状态，基座底面为平整平面，和支撑台面的接触面积经过核算，可保证承托额定重量的球状工件时不会发生侧翻；上部的月牙形承托臂采用内凹圆弧面设计，圆弧曲率和常见的配套球状部件曲率匹配，承托时圆弧面和球面形成线接触向面接触过渡的受力状态，既可以限制球状部件的径向滚动，也不会对球面形成过度包覆导致取放不便，两个承托臂的开口间距经过优化，取放工件时不需要额外对位，顺着开口方向即可快速放置或取出，操作效率远高于全包式的承套结构。

　　设计过程中首先要明确承托对象的球面直径范围，以此确定上部月牙弧的曲率半径，弧面的开口角度一般控制在120度到150度之间，角度过小会导致承托稳定性不足，工件受侧向力容易脱出，角度过大则会增加取放工件的阻力，甚至出现工件卡滞在承托槽内的情况。下部基座的锥度选择需要结合整体高度核算重心位置，整体重心必须落在基座底面的支撑边界以内，通常锥度设置为1:5到1:8之间，既可以保证足够的支撑稳定性，也不会因为基座底部尺寸过大占用过多的工作台安装空间。基座和上部承托臂的衔接位置采用圆弧过渡，避免应力集中，在长期承受工件重量载荷的情况下，衔接位置不会出现应力断裂的问题。

　　从安装边界来看，这类承托座属于桌面放置类的辅助构件，不需要预留螺栓安装孔位，基座底部直径根据承托重量不同一般在40mm到80mm区间，整体高度控制在60mm到120mm之间，上部承托臂的最外侧宽度不超过基座底部直径，保证多个承托座并排摆放时不会发生干涉，相邻摆放的间距只需要预留出工件取放的操作空间即可，不需要额外预留构件本身的避让距离。如果是用于流水线工位的承托，也可以在基座底部增加磁吸结构或者定位销孔，配合流水线台面上的定位槽实现快速固定，不需要改动主体结构即可适配不同的使用场景。

　　建模过程中这类构件的核心难点在于上部月牙弧面和下部锥面的顺滑衔接，需要先绘制上部承托弧的截面轮廓，再通过放样特征和下部锥台进行衔接，衔接位置的曲率需要连续，避免出现棱边导致的应力集中，同时弧面的壁厚要保持均匀，不管是采用塑料注塑加工还是金属3D打印、机加工成型，均匀的壁厚都可以减少加工过程中的变形，保证成品的尺寸精度。承托弧的内表面不需要设置额外的防滑纹路，光滑的弧面反而可以减少对工件球面的划伤，如果是用于承托表面精度要求较高的球状零件，可以在弧面内嵌软质胶层，进一步降低接触损伤的概率，胶层的安装槽在建模时就需要提前预留，槽深控制在1mm到2mm之间，保证胶层粘贴后不会突出承托弧面，影响和工件的接触精度。

　　实际选型使用时，需要根据承托工件的重量核算构件的壁厚，塑料材质的构件壁厚一般设置为3mm到5mm即可满足常规轻型工件的承托需求，如果是承托重量较大的金属球状工件，则需要采用金属材质加工，壁厚相应增加到5mm到8mm，同时基座底部可以增加防滑橡胶垫，进一步提升放置的稳定性，避免工件放置过程中构件发生滑移。这类结构除了作为独立的承托构件使用，也可以作为大型设备上的附属定位结构，集成在检测设备、装配工装的台面上，作为球状部件的定位支撑点使用，此时可以将下部基座改为和设备台面连接的安装法兰，直接通过螺栓固定在设备台面上，上部的月牙承托结构不需要做改动即可满足使用要求。
