标准比赛用球结构三维设计方案

　　本次完成的篮球结构三维设计，核心围绕专业竞技场景下的使用需求展开，首先要明确的是，篮球作为普及度最高的球类运动器材，其结构精度直接影响运动员的控球手感、弹跳一致性以及运动过程中的轨迹稳定性，并非简单的球体曲面拼接就能满足使用要求。从实际应用场景来看，该设计覆盖室内专业木地板赛场、室外塑胶场地、水泥地野球场等多场景使用需求，不同场景下对球体表层的耐磨度、筋沟深度、内胆形变率的要求存在明显差异，设计过程中需要兼顾不同场景的性能平衡点。

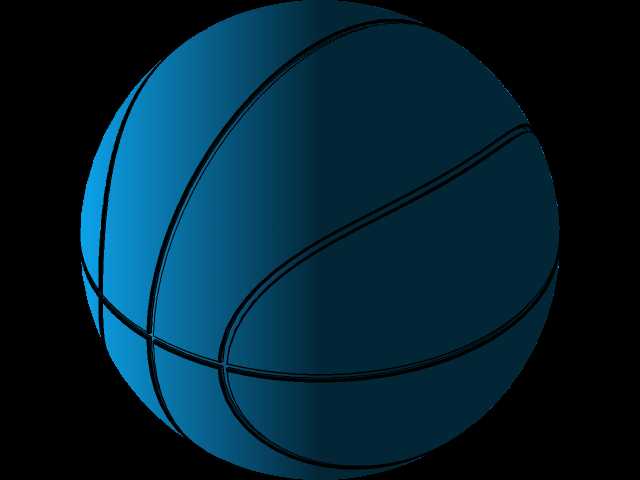

　　从设计思路层面拆解，首先要确定球体的基础基准，标准竞技用篮球的公称直径为246mm，整体圆度公差需要控制在0.5mm以内，避免充气后出现偏心导致弹跳轨迹偏移。建模过程中首先构建基准球体，之后处理筋沟结构——也就是球体表面的黑色凹槽结构，这部分并非简单的贴图装饰，实际生产中筋沟是八片球面皮革的拼接接缝位置，筋沟的深度设计为1.2mm，宽度为6mm，这个尺寸经过多轮验证，既能够保证运动员手指控球时的摩擦力反馈，又不会因为凹槽过深导致表面积尘难以清理，同时也能避免凹槽过浅造成运球时打滑。很多新手建模时容易忽略筋沟的圆角过渡，实际设计中筋沟的两个侧边都做了R0.8mm的圆角处理，避免皮革拼接位置出现应力集中，延长球体的使用寿命。

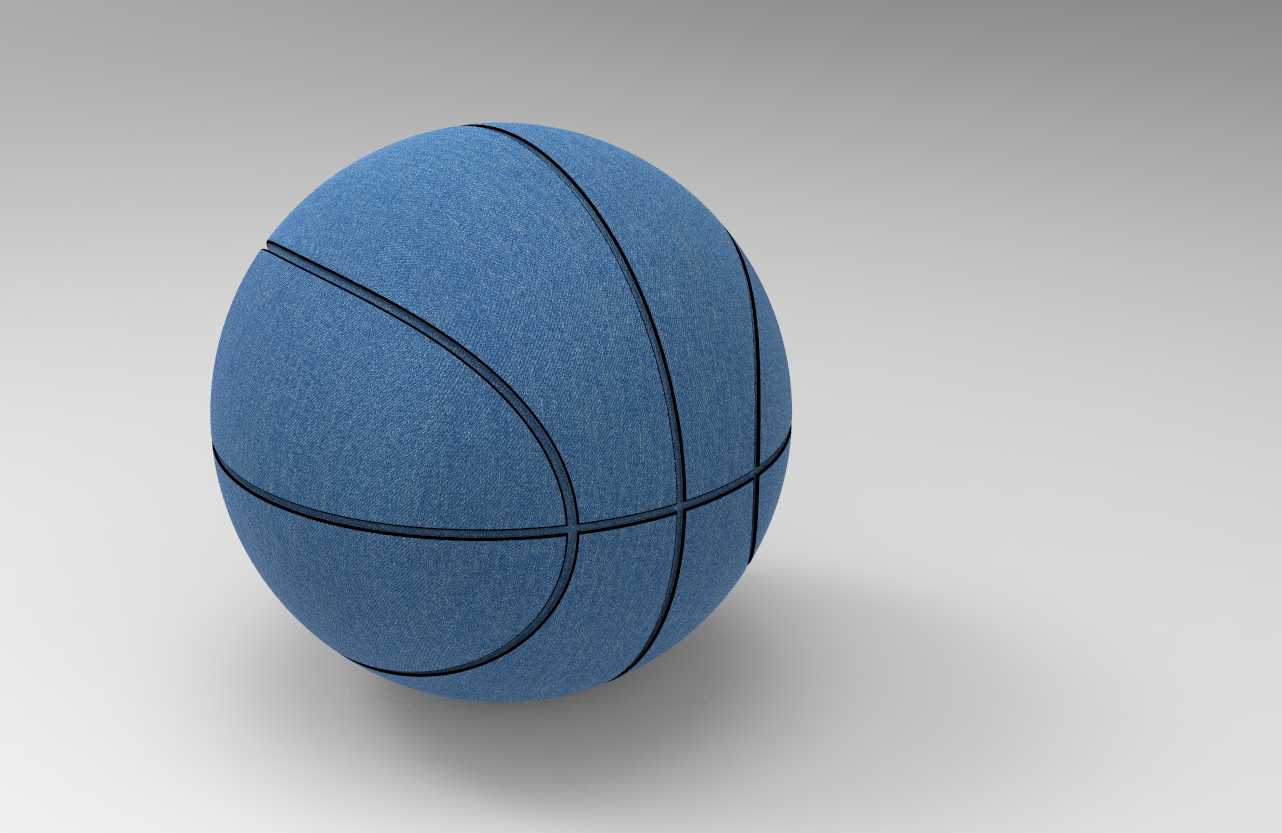

　　球体表层的纹理设计也需要结合实际用途考量，本次设计的表层采用仿吸湿皮革的微纹理结构，纹理深度控制在0.15mm，这种微结构在运动员手心出汗时能够快速分散汗液，避免手与球面之间形成水膜打滑，同时纹理不会过于粗糙，保证投篮出手时球面与手指的滑动触感流畅，不会因为摩擦力过大影响投篮旋转速率。内胆部分的设计预留了标准气嘴安装位，气嘴位置位于其中一块球面片的中心区域，距离周边筋沟的距离均大于40mm，避免充气时气嘴周边应力集中导致局部鼓包，气嘴安装孔的直径设计为8mm，孔位周边做了加厚2mm的加强结构，匹配通用的篮球气嘴尺寸，不需要额外定制配件。

　　从安装与生产适配的角度来看，整个球体的八片球面片结构完全对称，每一片的曲面展开尺寸误差控制在0.3mm以内，适配现有的篮球裁切、粘合生产工艺，不需要对现有生产线的模具进行大规模调整。设计过程中还验证了充气后的形变特性，当充气至标准气压0.06MPa时，球体的径向形变量为2.3mm，符合专业比赛用球的弹跳要求，即从1.8米高度自由下落至硬质地面时回弹高度在1.2-1.4米区间内。筋沟位置的结构设计也考虑了缠纱层的铺设空间，在内胆与外层皮革之间预留了1.5mm的缠纱层厚度空间，缠纱层的作用是固定内胆形状，避免长时间使用后内胆出现不规则形变，这部分的间隙如果预留不足，会导致生产时缠纱层挤压变形，预留过大则会导致球体整体偏重，影响控球手感。

　　很多非专业设计容易忽略球体的动平衡特性，本次建模过程中对每一片拼接结构的重量进行了配平计算，八片球面片的重量差控制在0.2g以内，气嘴位置的额外重量通过对面球面片的局部厚度微调进行配平，保证球体高速旋转时不会出现偏摆，这一点对于职业比赛中的长传、投篮轨迹稳定性至关重要，如果动平衡不合格，球员在进行远距离投篮时会明显感觉到球体的旋转偏移，影响出手判断。另外，表层皮革的拼接缝位置设计了0.2mm的重叠余量，适配生产过程中的粘合工艺，避免粘合后出现缝隙导致进水或者开胶，重叠位置的边缘做了斜切处理，保证粘合后表面平整，不会出现明显的台阶感影响手感。

　　从结构强度的角度验证，筋沟位置的粘合面宽度设计为3mm，能够承受至少20000次以上的大力冲击运球而不开胶，球体表层的耐磨结构设计能够满足室外水泥地累计100小时以上的使用而不出现明显的表层磨损。设计过程中还考虑了不同温度环境下的材料形变适配，整体结构的尺寸公差带覆盖-10℃到45℃的使用环境温度范围，避免低温环境下材料变硬导致筋沟位置开裂，或者高温环境下材料变软导致球面打滑。整个模型的曲面构建全部采用G2连续过渡，不存在尖锐的几何拐点，保证生产出来的球体表面顺滑，没有突兀的凸起或者凹陷，完全匹配专业运动器材的使用要求。
