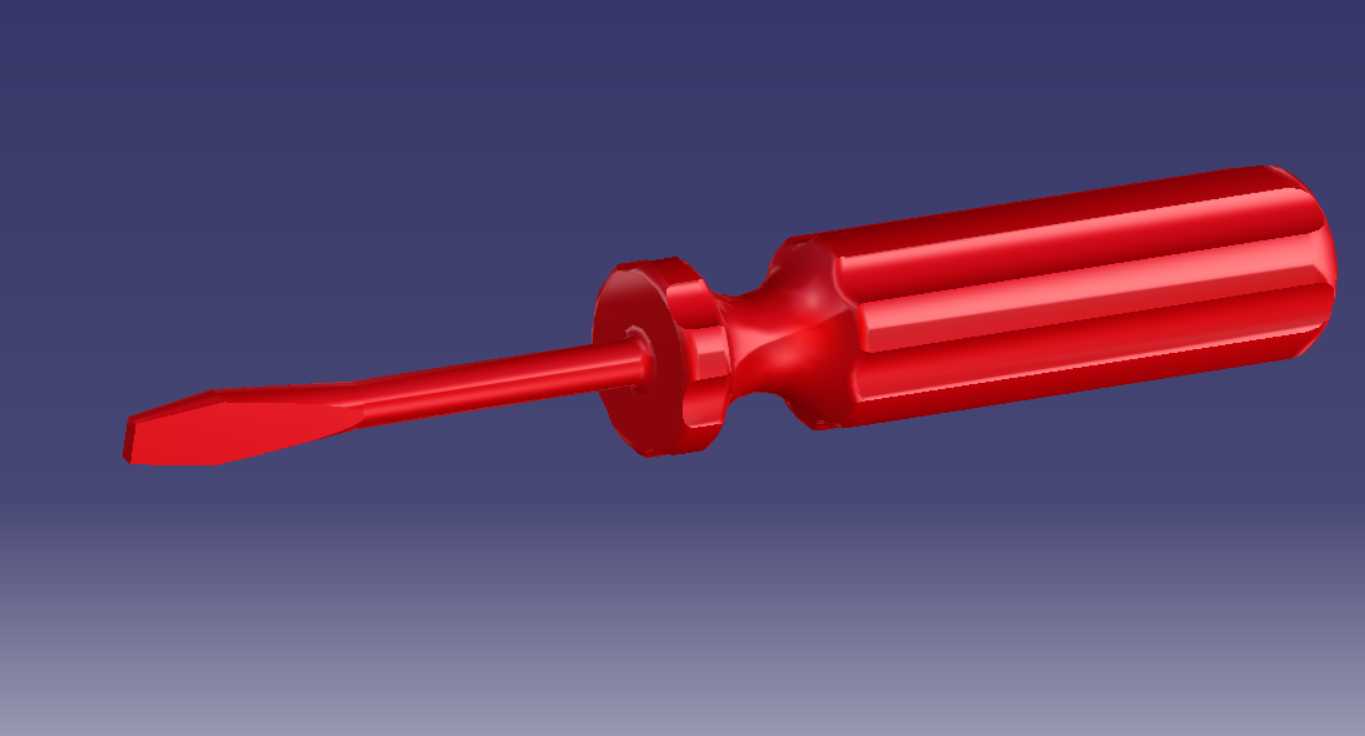

一字型红色绝缘柄手动螺丝刀结构设计

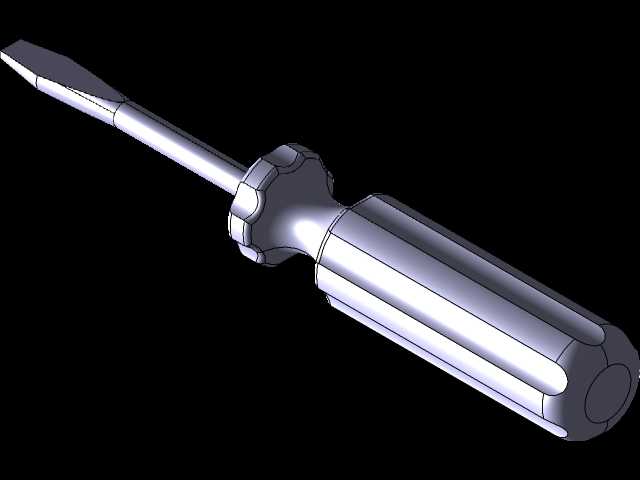

　　这款一字型螺丝刀的建模完全贴合一线装配、维修场景的实际使用需求，没有做多余的装饰性结构，所有曲面和实体特征都围绕实际操作的受力、握持、作业边界来搭建。先从作业端说起，一字批头的刃口做了微弧倒角处理，不是尖锐的直角结构，实际拧动一字槽螺钉的时候，不会因为刃口太脆出现崩口，也能避免划伤螺钉槽的边缘，批头的杆部做了等直径的圆柱过渡，和手柄衔接的位置做了加大的挡边结构，当手部用力向前顶推螺丝刀的时候，挡边能分散杆部对手柄连接位置的应力，不会出现杆部和手柄松脱的情况，这个挡边的直径比批杆大6mm左右，刚好能挡住操作时可能从手柄前端滑出的手部，避免手滑碰到批头造成划伤。

　　手柄部分采用了多棱面的防滑结构，不是光滑的圆柱面，每一个棱面的弧度都贴合人手握持时的指腹曲线，不管是手掌完全包裹手柄发力拧动大扭矩的螺钉，还是用拇指和食指捏着手柄做小行程的精密微调，都能找到合适的施力面，手柄的尾部做了圆弧收边，长时间用掌心顶住尾部施压的时候，不会出现硌手的情况，整个手柄的长度控制在100mm，批杆的外露长度是75mm，整体的作业边界可以覆盖深度在80mm以内的沉头螺钉安装位，不会因为批杆太短够不到沉孔里的螺钉，也不会因为批杆太长在狭小空间里操作出现干涉。

　　从应用场景来看，这个结构的螺丝刀可以覆盖电子装配、家电维修、机械设备日常维保、五金组装等多个场景的一字槽螺钉紧固需求，建模的时候特意还原了实际产品的拔模斜度，手柄的外表面所有棱边都做了R0.5的圆角处理，和实际注塑生产出来的产品外观一致，没有建模时常见的尖锐棱角。批头和手柄的连接位置做了嵌装结构的预留，批杆的嵌入段做了滚花结构的特征，实际生产的时候批杆作为嵌件放入注塑模具，注塑完成后滚花位置会被塑料完全包裹，能传递更大的扭矩，不会出现拧动的时候批杆在手柄里空转的问题。

　　在结构受力的设计上，批头的工作段做了局部的加粗，从刃口位置到和挡边衔接的位置，直径从5mm逐步过渡到8mm，既保证了刃口能适配常规的M3到M6规格的一字槽螺钉，也能保证杆部的抗扭强度，当施加正常的手动操作扭矩时，杆部不会出现弯曲变形，刃口的厚度控制在1.2mm，刚好能卡入对应规格螺钉的槽宽，不会因为太厚插不进螺钉槽，也不会因为太薄拧动的时候出现刃口弯折。手柄的材质特征在建模时也做了对应体现，表面的微纹理结构是为了增加握持时的摩擦力，即使手上沾有少量的油污或者汗液，也能稳稳握住手柄发力，不会出现打滑的情况。

　　实际做结构验证的时候，这个尺寸的螺丝刀可以在最小120mm的操作空间里完成螺钉的拧动，手柄的最大直径是30mm，即使在旁边有其他元器件或者结构件遮挡的情况下，也能顺利转动手柄，不会和周边的零件发生碰撞。批头的刃口做了对称度的约束，整个刃口的中心和批杆的轴线完全重合，拧动螺钉的时候不会出现偏摆，不会因为刃口偏心把螺钉槽拧花，也能保证螺钉垂直拧入安装孔，不会出现螺钉歪斜导致的螺纹滑牙问题。和常见的十字螺丝刀不同，一字批头的适配场景更灵活，除了拧动对应规格的一字螺钉，还可以临时充当撬具完成小零件的撬动、缝隙的撑开等辅助作业，所以在建模的时候特意强化了批杆和手柄连接位置的结构强度，能承受一定的轴向撬动载荷，不会在辅助作业的时候出现断裂。整个模型的所有特征都参数化可编辑，如果需要调整不同的批杆长度、手柄尺寸来适配特殊的作业场景，只需要修改对应参数就能快速生成新的结构版本，不需要重新搭建整体模型，能给后续的衍生型号设计节省大量的建模时间。
