微型动力传动用曲轴箱结构设计

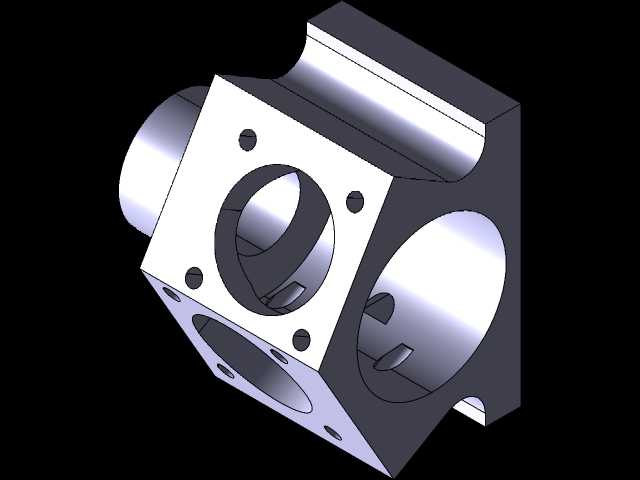

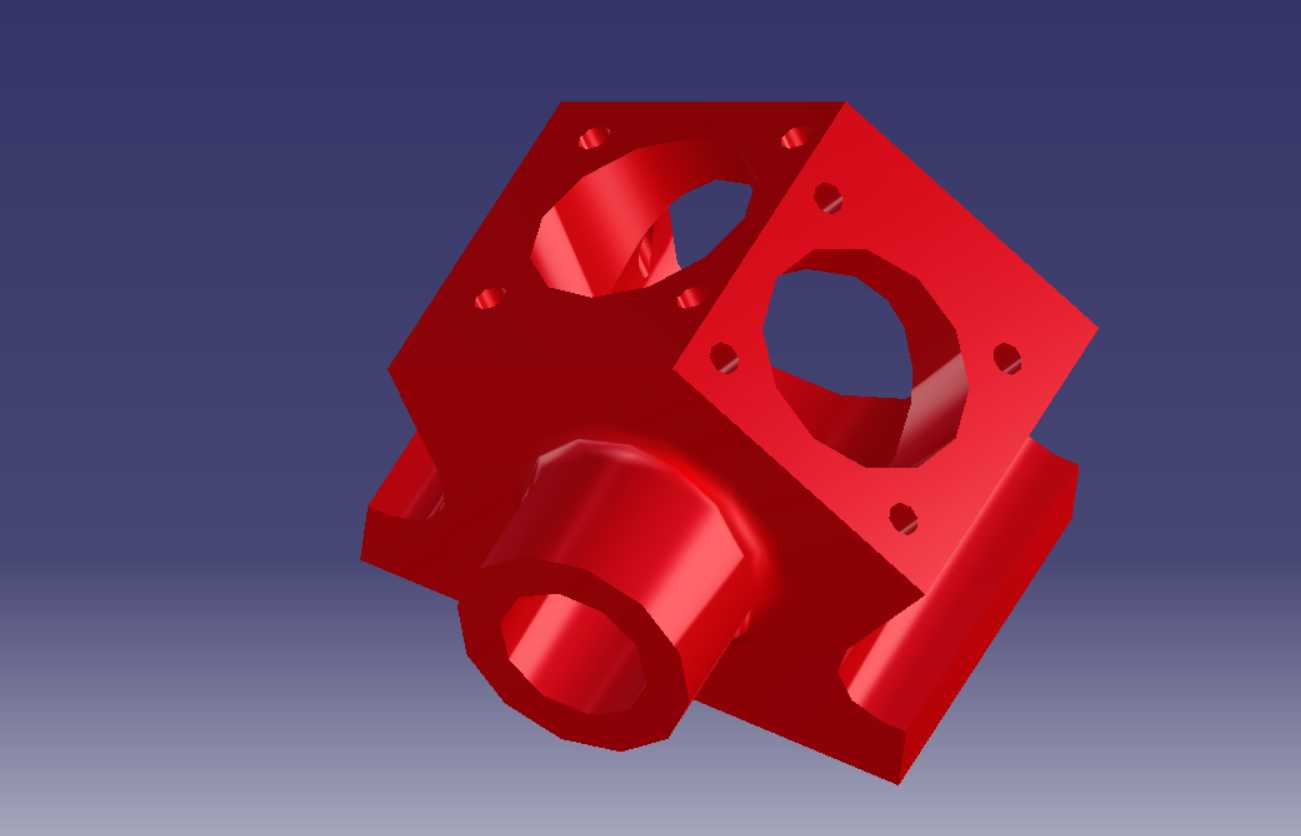

　　这类微型曲轴箱主要适配小排量动力单元、小型内燃机组或是微型气动动力模块，常见于便携动力工具、小型园林作业设备、微型航模动力组以及桌面级小型动力试验台的配套结构中，作为动力核心的承载壳体，它需要同时容纳曲柄连杆机构的运动空间，承担曲轴转动过程中的载荷传递，同时兼顾各配合面的密封、安装定位以及外部附属组件的连接功能。从结构设计逻辑来看，整个箱体采用一体化多面开孔的构型，三个方向的法兰安装面分别对应曲轴输出端、连杆运动避让腔以及缸体连接端，每个法兰面都预留了均匀分布的螺栓过孔，孔位的同轴度、端面平面度都需要满足装配后的密封要求，避免动力运行过程中出现腔体泄漏、连接松动的问题。箱体主体的壁厚设计遵循等强度原则，在轴承安装位、

　　螺栓连接凸台位置做了局部加厚处理，非承载区域则适当缩减壁厚，在保证整体结构刚性的前提下控制整体重量，适配微型动力单元的轻量化需求。在安装边界的考量上，三个方向的法兰端面分别作为不同组件的安装基准，输出端的轴孔需要和曲轴轴承位保持严格的同轴度公差，侧向的开孔用于避让连杆的往复运动行程，避免运动过程中出现结构干涉，箱体边角位置做了圆弧过渡处理，既可以消除铸造或是机加工过程中的应力集中点，也能减少装配过程中锐边划伤的风险。实际应用中，这类曲轴箱需要承受曲轴高速转动带来的交变载荷，以及连杆往复运动产生的侧向冲击力，因此结构设计时在轴承安装位周边设置了加强筋结构，筋条沿着载荷传递方向布置，将局部集中的载荷分散到整个箱体壁面，

　　避免长期运行后出现安装位变形、轴孔偏磨的问题。不同方向的安装孔位深度、螺纹规格都做了匹配设计，对应缸体连接、侧盖密封、输出端轴承压装的不同装配需求，内部腔体的轮廓完全避让曲柄的旋转运动包络，预留了足够的润滑介质留存空间，保证运动部件运行过程中的润滑需求。从功能特性来看，该箱体同时承担了承载、密封、定位、连接多重作用，外部的凸台结构既可以作为安装附属组件的固定位，也能提升箱体整体的抗扭刚性，避免螺栓紧固过程中出现箱体变形。设计过程中需要反复校核曲柄运动的包络线和箱体内壁的间隙，既要避免间隙过大造成腔体容积冗余、整体尺寸超标，也要防止间隙过小导致运动干涉，同时各密封端面的粗糙度需要满足密封件的压缩要求，保证静态密封的可靠性。

　　这类微型曲轴箱的尺寸控制较为严格，整体外廓尺寸适配小型动力单元的紧凑布局需求，各个安装面的位置度公差直接影响后续动力组件的装配精度，若孔位偏差过大，会导致曲轴转动卡滞、连杆运动偏斜，进而造成功率损耗加剧、部件使用寿命缩短的问题。在实际选型适配时，需要确认各法兰面的安装孔距、轴孔直径、腔体内部的有效运动空间是否匹配对应的曲柄组件参数，同时核对箱体材质的强度、耐温特性是否满足动力单元的运行工况要求，对于持续高负载运行的场景，还需要额外验证箱体的散热结构设计是否合理，避免运行过程中内部温度过高导致润滑失效、部件磨损加剧。
