涡轮增压器离心式压气机叶轮结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:455123
  • 涡轮增压器离心式压气机叶轮结构
  • 涡轮增压器离心式压气机叶轮结构

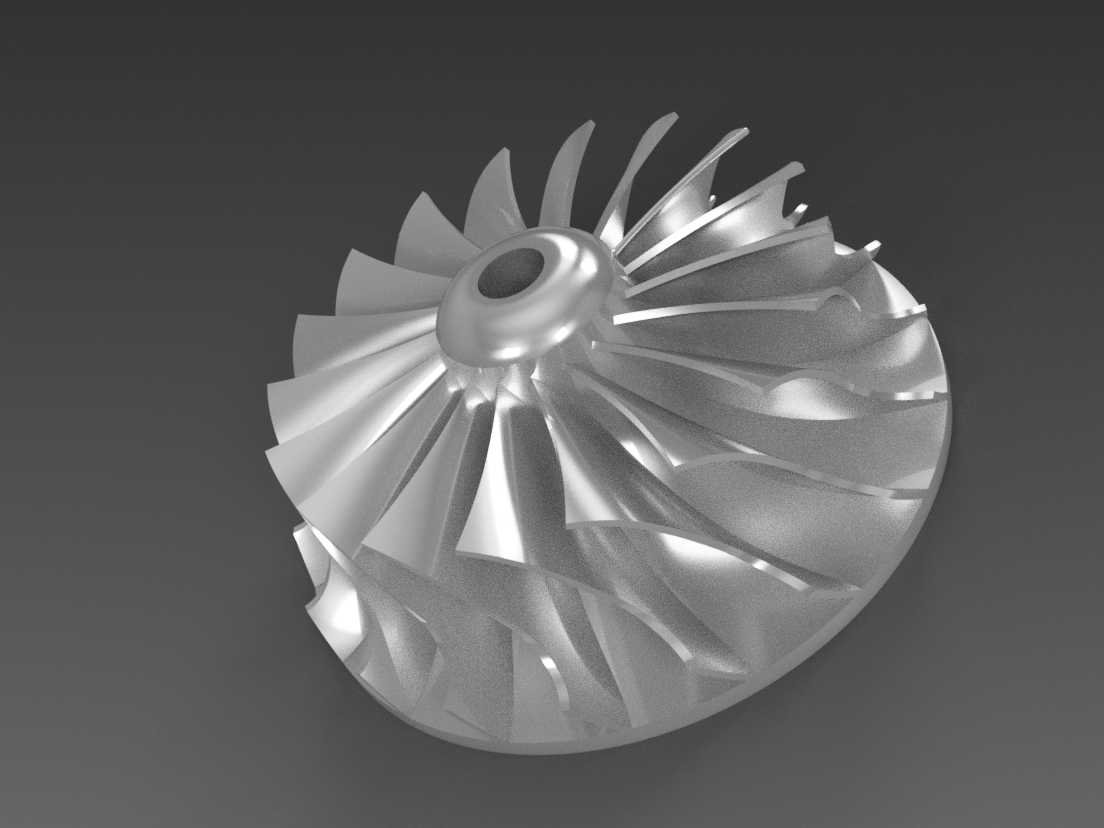

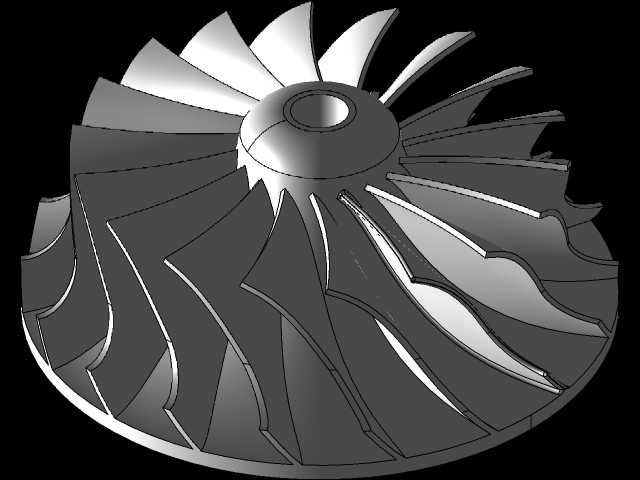

  这款叶轮作为涡轮增压器压气机端的核心做功部件,主要应用在车用内燃机、工程机械动力单元、小型航空活塞发动机的进气增压系统中,承担着将进入压气机壳的空气进行离心加速、扩压升压的核心作用,直接决定增压系统的压比、流量范围与整机效率区间。在实际装车运行中,叶轮需要在每分钟十几万转的高转速工况下持续工作,承受自身离心力带来的高强度拉应力,同时还要应对进气端气流脉动带来的交变载荷,因此结构设计阶段的型线优化与强度校核是整个部件开发的核心环节。从结构设计思路来看,这款叶轮采用长短叶片间隔布置的三元流叶片构型,长叶片从轮盘中心轮毂处一直延伸至轮缘出口,短叶片布置在相邻两片长叶片的流道中段位置,这种设计能够有效抑制高转速工况下叶片通道内的气流分离,

  拓宽压气机的稳定工作流量范围,避免小流量工况下出现喘振、大流量工况下出现堵塞的问题。叶片的型线采用空间扭曲设计,进口段叶片前缘做了小圆角修型,能够匹配不同转速下的进气攻角,降低进气冲击损失;叶片出口段的后弯角度经过多轮流场仿真迭代,兼顾了压比提升能力与叶轮的强度裕度,避免轮缘处离心应力超过材料许用值。轮盘部分采用等强度锥面构型,从中心轮毂处向轮缘方向厚度逐渐减薄,既能够保证中心安装位置的结构强度,匹配锁紧螺母的压紧接触面要求,又能尽可能降低叶轮自身的转动惯量,改善增压器的瞬态响应速度,让动力单元在变工况过程中增压压力建立更快。中心安装孔采用高精度圆柱孔设计,孔口位置做了倒角处理,能够与增压器转子轴的轴颈实现精准过盈配合,

  保证高速旋转下的同轴度要求,避免出现动平衡超差带来的振动问题。从安装边界来看,叶轮的轮背端面与压气机后密封板之间需要预留规定的轴向间隙,避免高速旋转下出现碰磨故障;叶轮轮缘与压气机蜗壳内壁之间的径向间隙需要控制在合理区间,间隙过大会导致压气机效率下降,间隙过小则容易在热态工况下出现刮蹭。在实际建模过程中,叶片的曲面需要保证G2连续,避免曲面出现折棱导致的应力集中问题,所有棱边位置都需要做圆角过渡处理,尤其是叶片与轮盘连接的根部位位置,圆角半径需要根据应力分布结果做差异化设计,应力集中区域适当加大圆角半径,降低疲劳失效风险。这款叶轮的流道设计覆盖了常用的增压工况区间,能够适配1.5L-2.5L排量的内燃机组增压需求,

  在设计转速点下能够实现稳定的空气压缩做功,提升动力单元的进气充量,进而提升整机动力输出、降低燃油消耗与排放水平。在结构校核环节,需要重点验证最高超速转速下的轮盘应力分布、叶片一阶固有频率是否与转子激励频率错开足够的安全裕度,避免运行过程中出现共振断叶的故障;同时还要完成动平衡去重结构的预留,通常在叶轮轮背的轮缘位置设计去重带,方便动平衡工序中通过铣削去除不平衡量,保证转子总成的动平衡精度满足高转速运行要求。
