单缸动力系统用单活塞曲轴结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:455125
  • 单缸动力系统用单活塞曲轴结构设计
  • 单缸动力系统用单活塞曲轴结构设计

  在小型单缸内燃机、往复式压缩设备以及小型通用动力机组的动力传递链路中,曲轴是将活塞的往复直线运动转化为旋转扭矩输出的核心承载部件,本次设计的单活塞曲轴,主要适配排量在50cc至125cc区间的单缸四冲程动力单元,也可根据参数调整适配同行程规格的单缸空压机、高压柱塞泵等需要将往复运动转化为旋转输出的通用设备。从实际装机场景来看,这类单活塞曲轴大量应用在小型通用汽油机、手扶式农林作业机具、小型便携发电机组以及家用微型空气压缩机上,这类应用场景普遍对部件的动平衡精度、轴颈耐磨性能以及装配适配性有较高要求,同时受整机布置空间限制,曲轴的轴向尺寸、回转半径都有严格的边界限制,不能出现与周边壳体、连杆、配重结构的运动干涉。

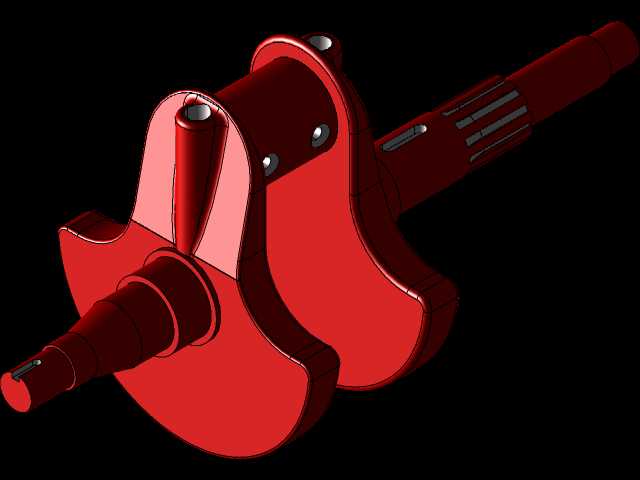

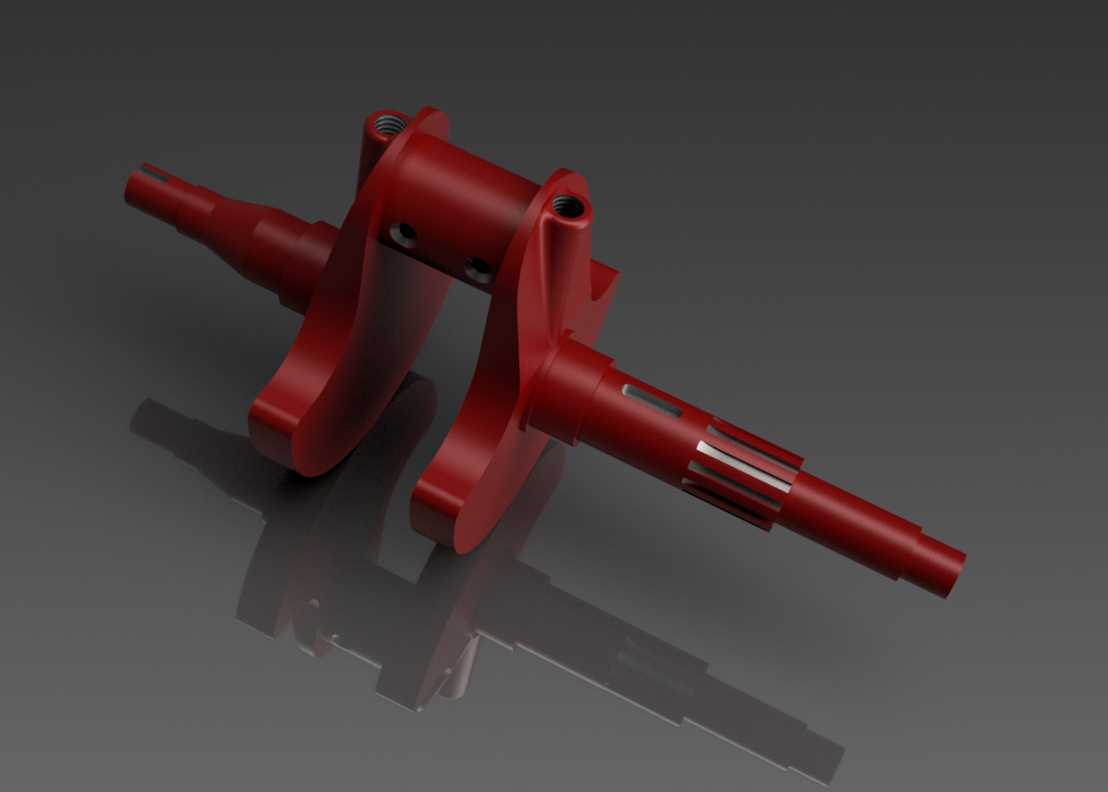

  从功能特性上看,这款曲轴采用整体式锻造结构设计,两个主轴颈分别支撑在曲轴箱两端的滑动轴承或滚动轴承内,中间的曲柄销用于连接连杆大头,两侧的曲柄臂集成了平衡配重结构,用来抵消活塞连杆组往复运动产生的一阶惯性力,降低整机运行时的振动幅值。曲轴的动力输出端加工有花键结构,用于连接飞轮、磁电机转子以及动力输出轮,输入端则加工有锥面与螺纹结构,用于安装正时驱动齿轮或者启动从动部件,轴颈表面预留了润滑油道的开孔位置,装配后可通过曲轴箱内的压力润滑回路,将润滑油输送到主轴颈与曲柄销的摩擦面,形成稳定的油膜降低磨损。

  设计过程中首先确定的是活塞行程参数,根据适配的缸径与目标排量,确定曲柄半径为活塞行程的二分之一,这个参数直接决定了曲轴的回转外轮廓尺寸,在建模阶段需要优先划定回转包络面,确保曲轴在360度回转过程中,与曲轴箱内壁、连杆大头两侧、平衡轴驱动齿轮等周边部件保留至少1.5mm的安全间隙,避免高速运转时出现运动磕碰。曲柄臂的配重结构设计是整个建模过程的重点,需要根据活塞组件的质量、连杆往复质量与旋转质量的分配比例,计算出需要的平衡重质量与质心位置,在保证配重块不超出回转包络、不与活塞裙部下沿发生干涉的前提下,尽可能将平衡重的质心外移,用更小的配重质量达到需要的平衡效果,降低曲轴整体的转动惯量,提升动力响应速度。

  轴颈的尺寸设计需要同时满足承载能力与装配工艺要求,主轴颈的直径根据轴承的标准规格选取,确保可以直接采购对应的标准轴瓦或者滚动轴承,减少定制件的成本;曲柄销的直径与宽度需要匹配连杆大头的轴承宽度,表面粗糙度要求达到Ra0.8以下,热处理后表面硬度达到HRC55-62,保证长期往复冲击载荷下不会出现过度磨损或者点蚀失效。曲轴上的螺纹孔、定位孔位置都严格按照装配基准设计,输出端的花键参数采用国标矩形花键标准,确保与飞轮、输出带轮的配合精度,避免动力传递过程中出现松旷或者键齿剪切失效。

  从安装边界来看,这款曲轴的轴向总长度控制在适配机型的曲轴箱安装空间内,两个主轴颈的同轴度公差控制在0.02mm以内,曲柄销与主轴颈的平行度公差不超过0.015mm,装配时需要先将曲轴加热到合适温度后压装正时齿轮,再整体装入曲轴箱的轴承座内,轴向窜动量通过两端的止推垫片控制在0.1mm至0.2mm区间,既不能因为间隙过小出现热态卡滞,也不能因为间隙过大导致运转时产生轴向冲击。在建模阶段已经完成了整个曲柄连杆机构的运动仿真验证,确认活塞在上止点、下止点以及整个行程的任意位置,都不会出现部件干涉,曲轴的平衡率设置在75%左右,兼顾振动控制与曲轴自身重量控制,适配通用动力设备的实际使用需求。
