在重载传动、精密分度以及需要大传动比的设备场景中,蜗轮蜗杆副始终是不可替代的核心传动组件,这类传动结构能在单级传动下实现数十倍的减速比,同时具备反向自锁特性,在起重设备的安全止退机构、自动化生产线的分度转台、输送线的低速重载驱动单元中都有广泛应用。本次设计的蜗轮零件,是与对应模数蜗杆配对使用的啮合传动件,整体结构围绕啮合精度、安装适配性以及长期运行的结构强度展开设计。

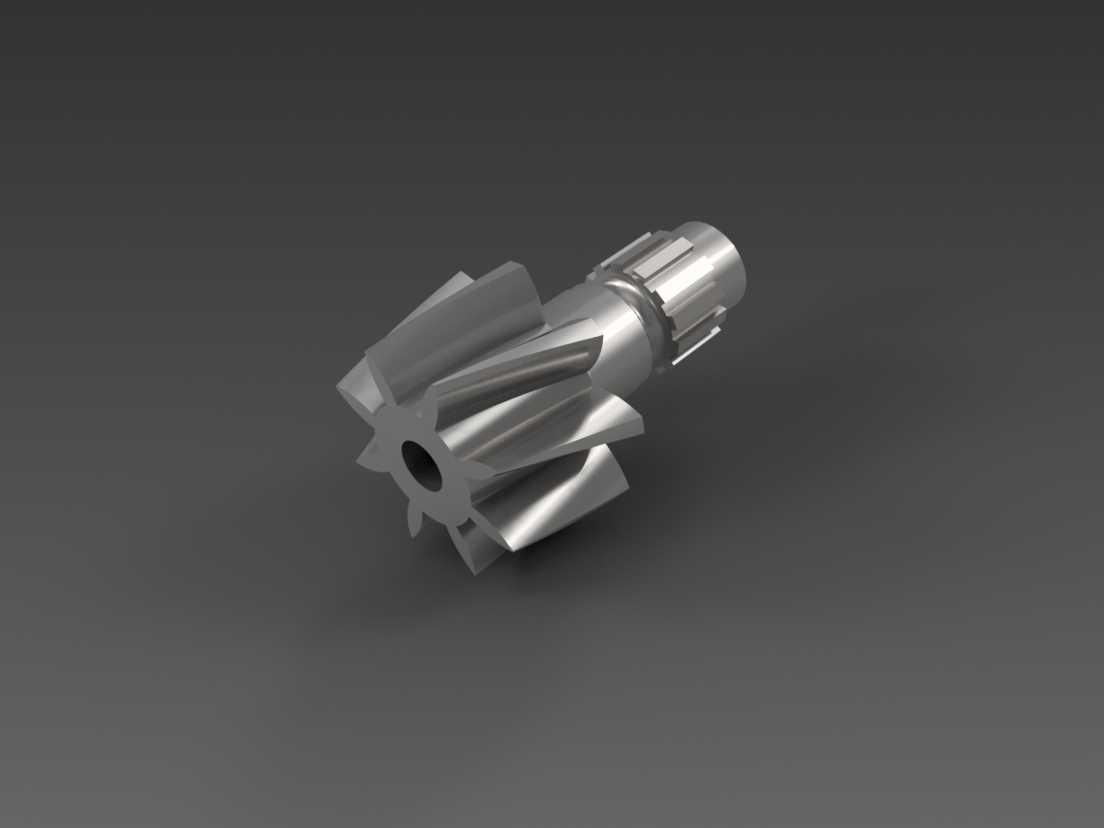

从结构细节来看,该蜗轮采用整体式齿坯结构,轮齿部分为渐开线斜齿构型,齿向螺旋角与配对蜗杆的导程角完全匹配,保证啮合过程中齿面能实现连续的线接触,相比直齿啮合形式,斜齿蜗轮的重合度更高,传动过程中的冲击载荷更小,运行噪音更低,能适配中高速输入的传动工况。齿部的齿厚、齿顶高以及齿根圆角都经过受力校核,齿根位置设置了合理的过渡圆角,避免长期交变载荷下出现应力集中导致的断齿问题,齿面的啮合区域经过修形处理,能补偿安装过程中微小的同轴度、中心距误差,避免偏载导致的局部齿面磨损过快。

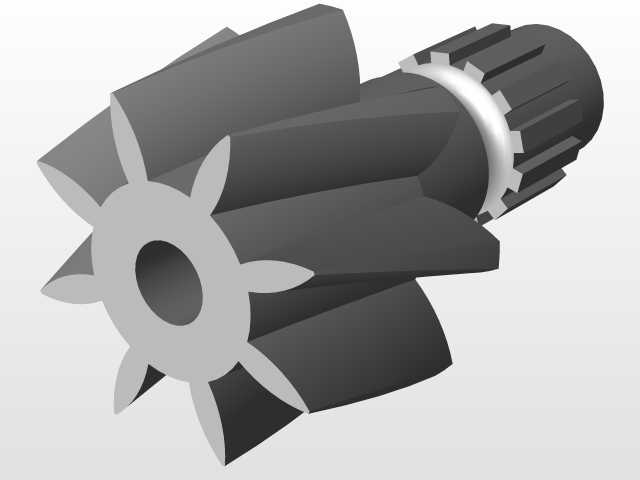

零件的安装定位部分做了针对性的结构设计,一端设置了花键轴段,用于和输出轴进行周向固定,传递输出扭矩,花键采用矩形花键构型,相比平键连接能承受更大的扭矩载荷,同时对中性更好,能保证蜗轮运转过程中的同轴度,减少径向跳动带来的啮合间隙波动。零件中心设置了通孔,既可以减轻零件整体重量,也能作为穿装定位轴的通道,适配不同安装形式的减速箱体结构。零件的非啮合轴段都做了等直径的光轴处理,表面粗糙度控制在合理范围,可适配骨架油封等密封件的安装要求,避免减速箱内的润滑油泄漏,同时阻挡外部粉尘进入啮合区域。
设计过程中首先确定了核心传动参数,根据配对蜗杆的模数、头数、导程角计算蜗轮的分度圆直径、齿顶圆直径以及齿宽,保证中心距符合常规减速箱体的安装尺寸边界,齿宽的取值覆盖蜗杆的啮合接触长度,避免啮合过程中出现齿面接触不全的问题。安装端的尺寸参考了通用减速箱的输出轴安装标准,花键的参数、轴段的长度以及轴肩的定位高度都符合通用传动件的安装规范,能直接替换同参数的常规蜗轮零件,不需要对原有箱体结构做额外修改。
在实际设备应用中,这类蜗轮通常安装在封闭的减速箱体内,啮合区域依靠齿轮油进行飞溅润滑,设计时预留了足够的齿顶间隙,能保证润滑油顺利进入啮合齿面之间,形成稳定的油膜,降低齿面的摩擦磨损。零件的整体结构没有多余的冗余设计,所有结构特征都服务于传动、安装、定位的实际功能,在保证结构强度的前提下尽可能控制零件重量,降低运转过程中的转动惯量,提升传动响应速度。针对不同的工况需求,该结构可通过更换齿坯材料适配不同载荷等级,比如轻载分度场景可采用锡青铜材质降低摩擦系数,重载传动场景可采用铸钢材质提升齿面强度,整体结构的安装尺寸边界保持统一,不需要修改配套的箱体、蜗杆以及端盖等周边零件。
需要注意的是,这类蜗轮零件在安装时需要严格控制与蜗杆的中心距误差以及轴线的空间垂直度,否则会导致齿面接触位置偏移,加速局部磨损,设计时在轴端预留了轴承安装位的尺寸参考,能帮助装配人员快速定位轴承位置,保证装配后的啮合精度。轮齿的螺旋方向与配对蜗杆的旋向对应,装配时可通过齿面涂色法检查接触斑点位置,调整安装间隙到合理范围,保证传动过程中既不会出现过大的回差,也不会因为间隙过小导致卡滞、温升过高的问题。
