多铰接孔连接叉形支撑构件结构设计

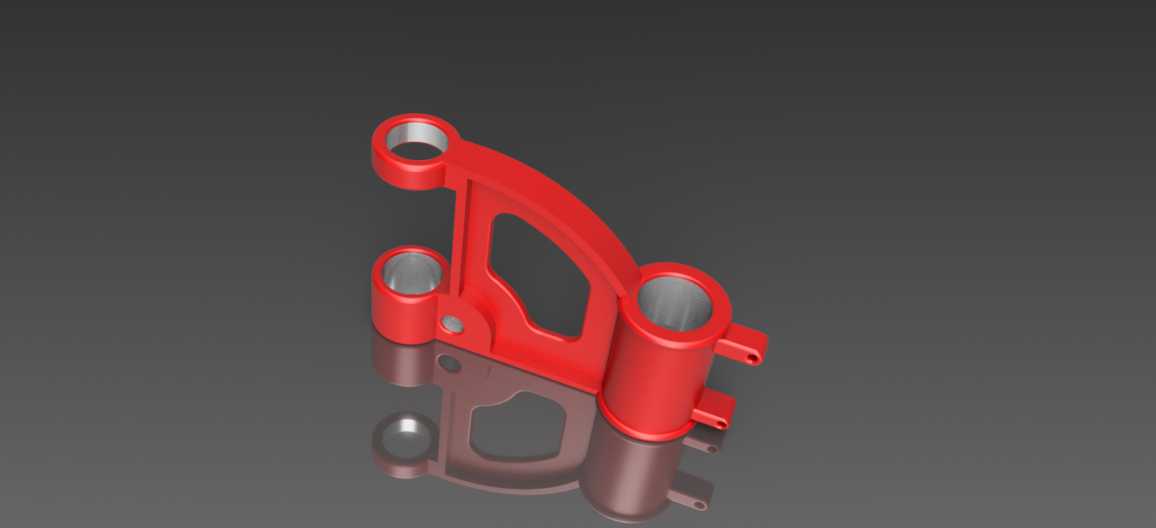

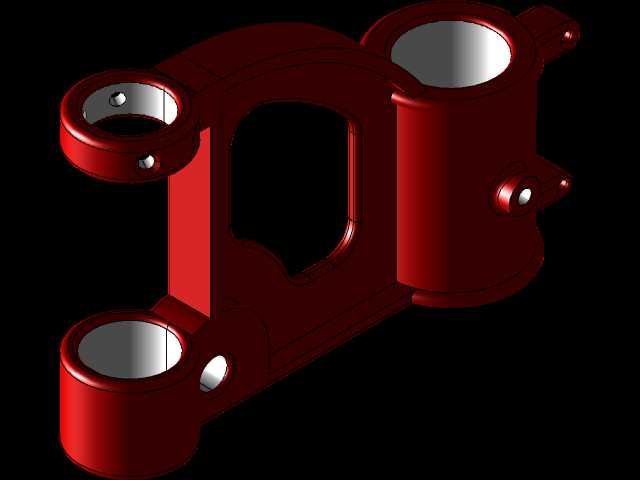

　　这类叉形支撑构件在工业传动、连杆机构、工装夹具以及小型设备的铰接联动场景中应用十分广泛，核心作用是实现多组运动副之间的刚性连接与载荷传递，同时为相邻部件提供稳定的支撑限位，避免联动过程中出现径向窜动或角度偏移。从结构功能来看，构件上分布的三个带通孔的筒状铰接位，分别对应不同的连接需求：两个同轴度要求较高的平行孔位，用于穿装铰接销轴，与固定端支座形成可转动的铰接副，允许构件绕销轴轴线完成设定角度范围内的摆动；第三个侧向伸出的筒状孔位，则用于连接动作输出端的连杆或者推杆，将外部输入的直线推力、拉力转化为构件的摆转动作，或是将构件的摆动传递至下游执行部件。

　　设计过程中首先需要匹配安装边界的尺寸约束，两个主铰接孔的中心距需要严格适配对应支座的安装孔间距，孔的内径公差按照H7级精度控制，保证销轴装配后既可以灵活转动，又不会出现过大的配合间隙导致传动冲击。孔位外侧的筒状结构做了加厚处理，因为铰接位置是应力集中的核心区域，设备运行过程中反复的载荷冲击容易在孔边产生疲劳裂纹，加厚的筒壁可以有效提升孔位的抗挤压、抗剪切能力，延长构件的服役寿命。构件主体的叉形臂部分做了镂空减重设计，在不降低整体结构刚性的前提下，尽可能减少构件自身重量，降低联动过程中的惯性负载，这对于高频往复摆动的机构来说尤为重要，能够有效减少驱动端的动力损耗，同时降低铰接销轴的磨损速率。

　　构件侧面预留的两个小凸台结构，是用于安装限位挡片或者位置检测触发片的安装位，在自动化设备的联动机构中，这类凸台可以配合接近开关实现构件摆动位置的精准检测，为设备的动作逻辑控制提供位置反馈，不需要额外在构件上焊接或者钻孔加装安装座，减少了二次加工的工序，也避免了二次加工对构件整体结构强度的破坏。主体连接臂的过渡位置全部采用圆角过渡，避免直角位置的应力集中，尤其是在臂身与筒状铰接位的衔接处，圆角半径根据壁厚做了匹配设计，保证铸造或者机加工过程中不会出现缺料、应力断裂的问题。

　　从实际安装适配的角度来看，构件的整体外轮廓尺寸需要满足周边部件的运动间隙要求，摆动过程中构件的外边缘不能与相邻的固定结构、传动部件产生运动干涉，设计时需要反复校核摆角全行程内的空间边界，尤其是侧向伸出的铰接筒位置，其伸出长度既要满足连接连杆的装配空间要求，又不能过长导致摆转时触碰周边部件。构件的安装面全部做了平面度处理，与销轴配合的孔端面垂直度控制在0.02mm以内，保证销轴装配后不会出现偏斜，避免铰接副出现偏磨导致的卡滞问题。

　　这类构件通常采用铸钢或者高强度铝合金加工成型，铸钢材质的构件适用于重载传动场景，比如工程机械的连杆机构、重型工装的夹紧联动结构，能够承受较大的冲击载荷；铝合金材质的构件则适用于轻载、高频动作的自动化设备场景，自身重量轻，运动响应速度快，同时具备不错的抗腐蚀能力。构件表面的红色涂装一方面是起到防锈防腐的作用，另一方面也可以在设备维护过程中快速识别该运动部件，避免检修时误触导致安全问题。在实际选型应用时，需要根据实际传递的载荷大小、摆转频率、工作环境的腐蚀等级来匹配对应的材质和表面处理工艺，同时核对所有铰接孔的孔径、中心距、安装面的位置尺寸，确保与现有机构的安装边界完全匹配，避免装配时出现尺寸不符无法安装的问题。
