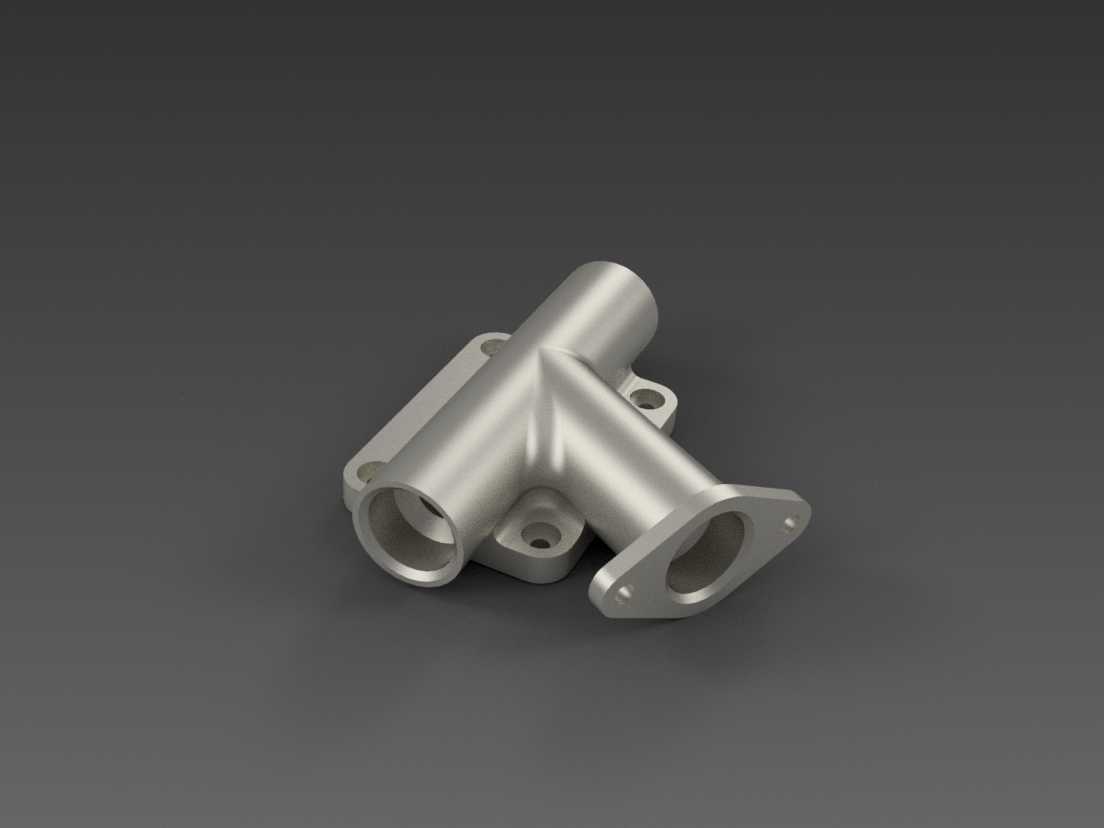

三通式带安装法兰金属管路连接接头

　　这类三通结构的管路接头，主要应用在流体输送系统的管路分流、合流节点位置，常见于工业液压站管路排布、气动控制回路搭建、小型流体设备的内部管线连接场景，也可适配低压给排水、小型换热设备的管路接驳需求，承担不同方向管路的连通与介质导流作用，相比普通直通接头，可在单节点实现三个方向的管路对接，减少管路转接次数，降低系统泄漏风险。从结构设计来看，主体采用等径三通的流道布局，三个连通端口的内径保持一致，可保证介质流经时的流速平稳，避免因通径突变产生局部压损或紊流，流道内壁做顺滑过渡处理，无直角转折结构，能减少介质流动阻力，也可降低颗粒类介质在转角位置的淤积概率。接头的安装固定结构采用一体化延伸的安装耳与侧方法兰组合设计，

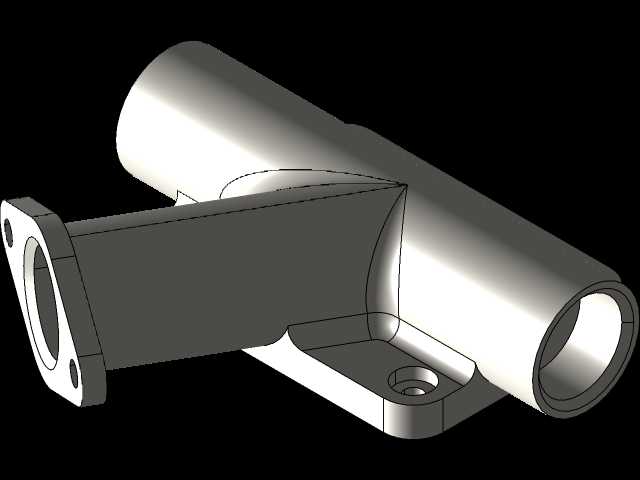

　　其中两个安装耳分布在直通段的两侧，每个耳片上开有圆形安装通孔，可通过螺栓将接头主体预固定在设备安装基板或支架上，侧方的法兰端面上均匀分布螺栓孔，用于对接对应规格的法兰管路，法兰端面预留密封件安装槽位，可适配O型圈或平垫片实现端面密封，另外两个直通端口可适配卡套式连接、焊接连接或快插连接结构，满足不同管路的装配需求。设计过程中首先根据管路系统的额定工作压力确定主体壁厚，结合常用的金属管路材料屈服强度，通过壁厚计算公式核算最小壁厚值，在此基础上预留足够的加工余量与腐蚀裕量，保证接头在额定压力下的结构强度，避免长期承压出现变形或开裂。安装边界方面，接头的直通段轴向长度与侧方法兰的伸出长度经过尺寸校核，

　　装配后相邻管路的操作空间满足螺栓拆装要求，安装耳的孔位间距适配常用的设备安装孔位标准，不需要额外制作转接支架即可完成固定，法兰端的螺栓孔中心圆直径符合对应通径的法兰连接尺寸规范，可与标准管路法兰直接匹配，不需要二次加工。结构上所有转角位置都做了圆角过渡处理，既可以减少加工过程中的应力集中，也能避免装配时尖锐边角划伤操作人员或管路密封件，主体外表面无多余的凸起结构，整体轮廓规整，便于在狭小的设备舱内排布安装，也方便后期做表面防腐处理。在实际选型应用中，这类接头适合安装在管路需要侧向分流的位置，比如气动系统中主气路向支路分出控制气路的节点，或者液压系统中回油管路的合流位置，安装时先通过两侧的安装耳将接头固定在预设的安装位，

　　调整好三个端口的朝向，再依次连接各段管路，法兰端连接时需按对角顺序拧紧螺栓，保证密封件受力均匀，避免出现偏压泄漏。相比采用多个直通接头转接实现的三通结构，这种一体化设计的接头整体刚性更好，连接点更少，长期运行的可靠性更高，也能减少管路系统的整体占用空间，适合在布局紧凑的小型设备内部使用。
