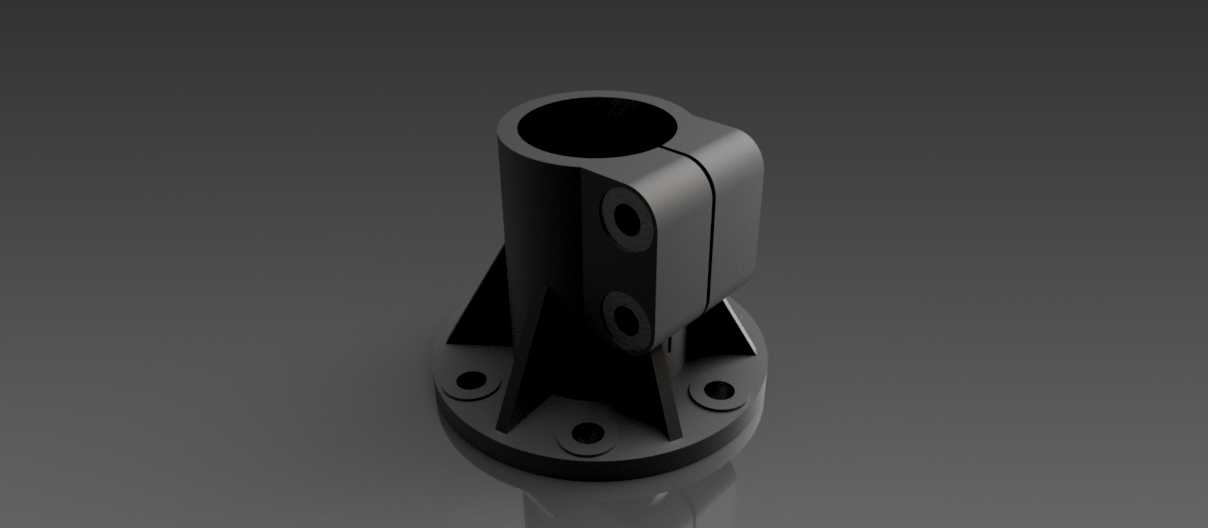

带夹紧结构的立式铝轴支撑法兰构件

　　这类带侧开夹紧槽的立式轴支撑法兰，在轻工输送线、小型自动化工作站、非标检测设备的立轴安装场景里应用十分普遍，区别于常规的对开式法兰轴座，它采用一体式底座加单侧开口抱夹的结构，不需要拆分座体就能完成轴件的装拆，在设备后期维护调整轴段高度的时候，不用拆解周边关联的传动部件，能大幅缩短现场运维的停机时长。从结构功能上看，底部的圆形法兰盘是整个构件的安装基准，盘面上均匀分布的四个沉头安装孔，对应机架安装面的螺纹孔位，安装时可以通过沉头螺钉将整个支撑件牢牢固定在设备的安装基板上，沉孔的设计能让螺钉头完全没入法兰盘面，不会突出平面干涉后续轴上配套零件的安装，也避免了突出的螺钉头在设备运行过程中剐蹭周边的管线或者操作人员的工装。

　　法兰盘向上延伸的三角加强筋，是整个结构的刚度保障，常规无筋的筒式支撑在承受轴端径向载荷的时候，筒身根部很容易出现应力集中，长期交变载荷下甚至会出现根部断裂的问题，这组沿圆周均匀分布的加强筋，直接连接法兰盘面和上部的抱夹筒身，能把轴件传递过来的径向载荷均匀分散到整个法兰安装面上，就算轴端挂载小型同步轮、检测探头这类偏载零件，也不会出现筒身歪斜的情况。上部的抱夹筒身是实现轴件固定的核心部分，单侧开有通槽，将筒身分成两个夹紧臂，两个臂上对应设置了同轴的锁紧孔，当需要固定轴件的时候，穿入锁紧螺钉逐步拧紧，两个夹紧臂就会沿通槽产生弹性形变，抱紧穿入筒内的光轴，靠接触面的摩擦力实现轴的周向和轴向固定；这种夹紧方式不会在轴表面加工键槽或者顶丝坑，

　　不会破坏轴的表面完整性，对于需要频繁调整轴伸出长度、调整轴上零件安装位置的场景，只需要松开锁紧螺钉就能滑动轴件调整位置，调整到位后重新拧紧即可，比传统顶丝固定的方式调节效率高很多，也不会因为顶丝的点接触在轴表面压出凹痕，导致后续轴件无法抽出的问题。在设计这类构件的时候，首先要根据需要支撑的轴径确定筒身的内孔尺寸，内孔的公差一般选H7级的间隙配合，保证轴件能顺利穿入，同时配合间隙不会过大导致轴安装后出现晃量；夹紧槽的宽度要根据铝材的弹性模量计算，一般槽宽控制在2-3mm，既能保证拧紧螺钉的时候臂体能产生足够的夹紧形变，又不会因为槽过宽导致臂体形变过大出现塑性变形，失去夹紧力。安装边界方面，法兰盘的外径一般比筒身外径大40%左右，

　　保证安装孔的位置有足够的实体厚度，不会因为螺钉拧紧力导致法兰盘边缘开裂；筒身的高度要根据轴的夹紧长度确定，一般夹紧长度不小于轴径的1.5倍，这样才能保证足够的接触面积，提供充足的夹紧摩擦力，避免轴在受载的时候出现下滑或者转动。另外，整个构件采用铝合金材质加工，相比钢制的轴座重量更轻，耐腐蚀性能更好，在一些对设备重量有要求的移动工作站、或者有轻度腐蚀环境的包装生产线上，不需要额外做表面防腐处理就能直接使用，加工的时候可以采用型材下料后数控铣削的方式生产，批量加工的成本也比铸钢件更低。需要注意的是，这类支撑法兰适合承受中等及以下的径向载荷，不能用于重载传动轴的支撑，如果是传递大扭矩的动力轴，还是需要搭配带轴承的轴承座使用，这类夹紧式法兰更多是用于光轴的定位支撑、导向轴的端部固定，或者是小型检测元件的安装立柱固定，在非标自动化设计里是复用率很高的一类支撑构件。
