车载可折叠多角度调节手机支撑支架

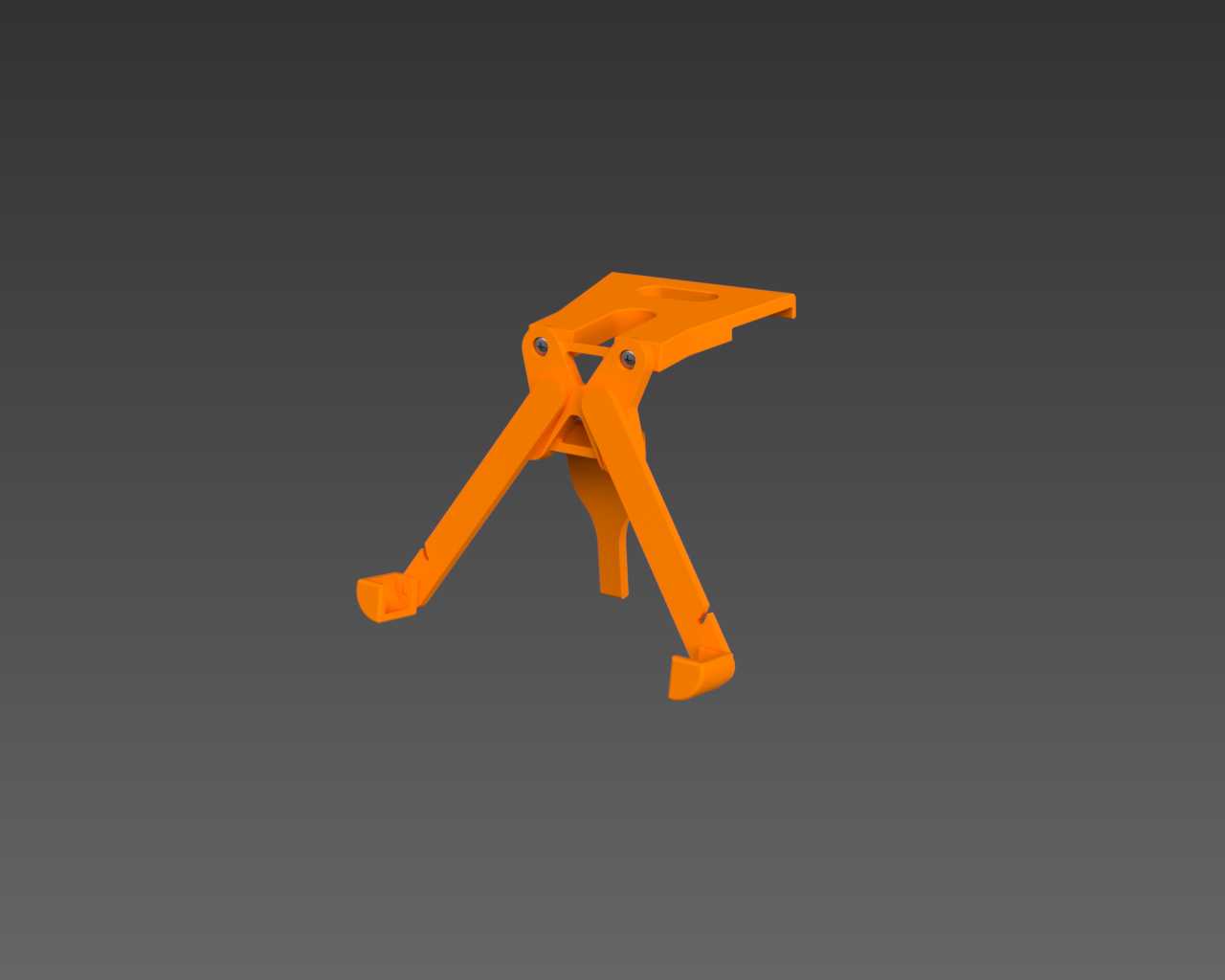

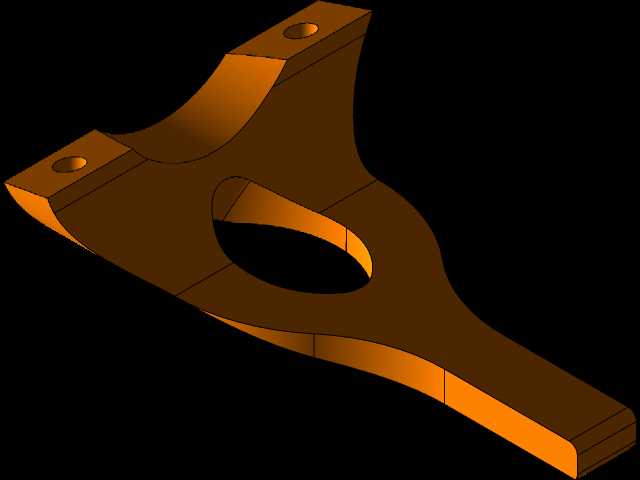

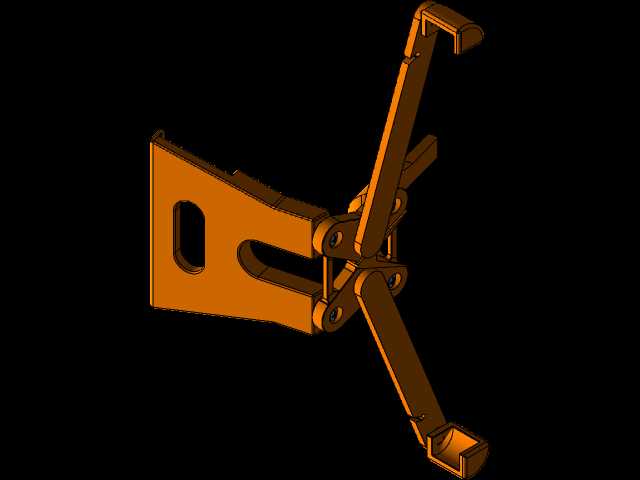

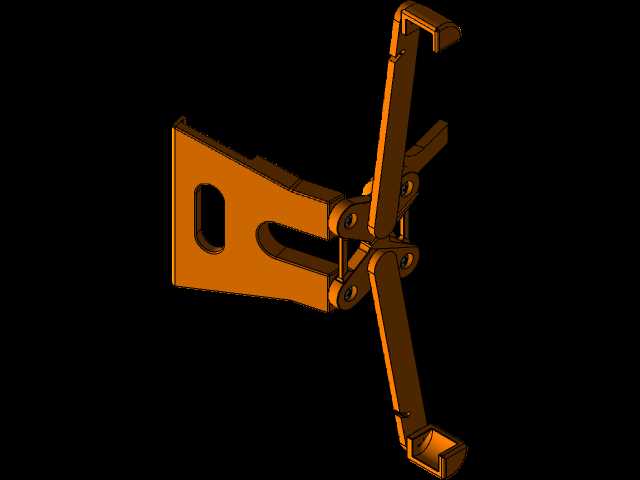

　　日常车载场景中，手机的固定需求一直是驾乘人员的高频痛点，无论是导航时的横向视角查看，还是临时接打免提电话的竖向放置，传统粘胶式、卡扣式支架往往存在角度固定、适配机型有限、长期使用易脱落的问题，这款模块化车载手机支撑结构，正是针对这类实际使用痛点做的结构优化设计。从结构功能来看，整个支架采用三角支撑的力学布局，三条支撑腿通过中部的铰接转轴实现联动收折，不需要额外的锁止卡扣，依靠配套的橡皮筋提供张紧力，就能在展开后自动形成稳定的支撑形态，收折时仅需要将支腿向中部收拢，整体体积可以压缩到扁平状态，方便放在车内储物格、扶手箱中收纳，不会占用过多储物空间。支撑腿的末端做了向内弯折的承托结构，接触手机的边缘位置做了圆角过渡，

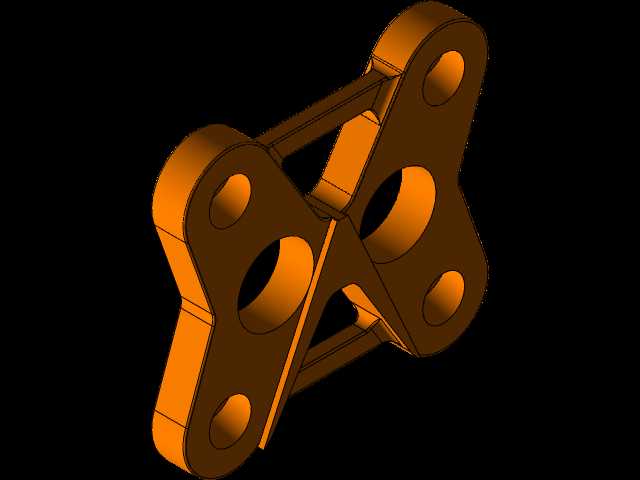

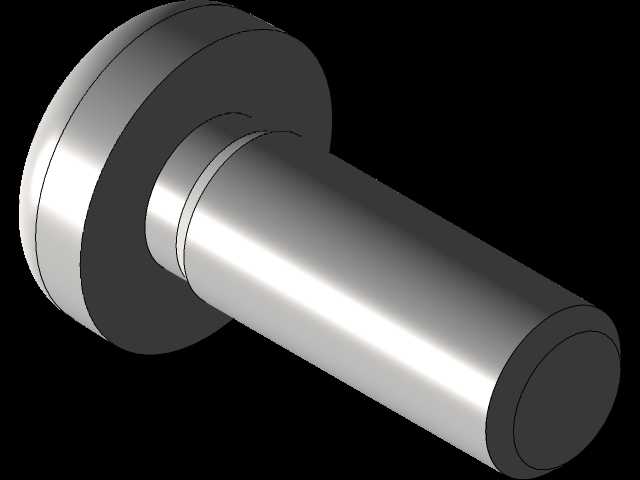

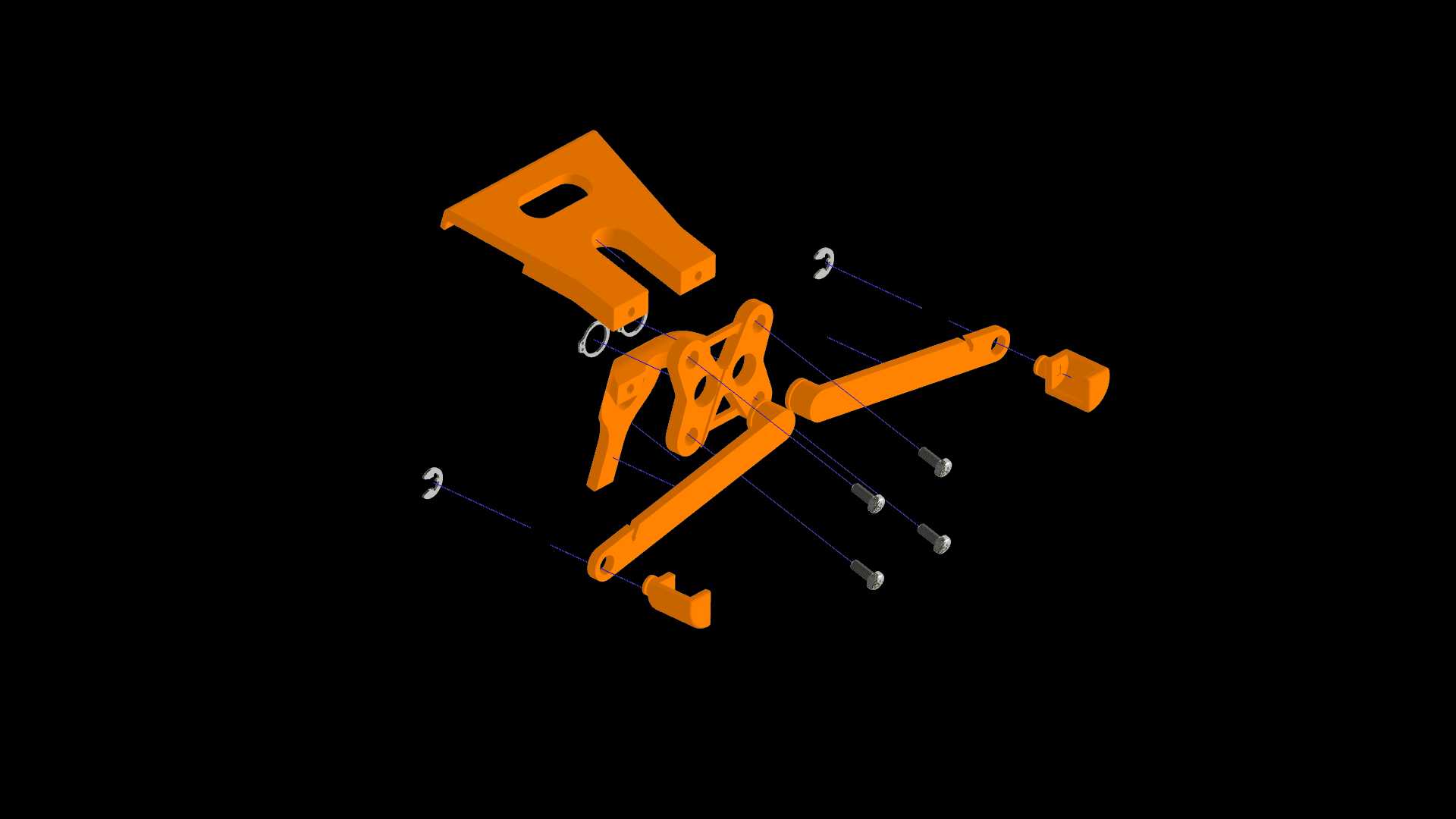

　　避免刮花手机中框与后盖，同时承托边的高度控制在5mm以内，不会遮挡手机屏幕底部的操作区域，横向放置时不会挡住手机的充电接口，竖向放置时也不会遮挡手机底部的扬声器出音孔。中部的铰接位置采用双铆钉铰接结构，两个铰接点对称分布，保证支腿展开时的同步性，不会出现单侧支腿卡滞、展开角度不一致的问题，铰接位置的转动阻尼经过匹配，配合橡皮筋的张紧力，既可以让支腿顺畅展开收折，又能在放置手机后不会出现支腿意外滑移、角度垮塌的情况。从安装适配边界来看，这款支架不需要额外的固定底座，直接放置在汽车中控台的平整平面上即可使用，支撑腿展开后的最大横向跨度为120mm，纵向支撑深度为80mm，能够适配4.7英寸到6.7英寸区间的主流智能手机，

　　支撑面的倾斜角度可以通过调整支腿的展开幅度做无级调节，倾斜角度覆盖25度到70度区间，既可以满足导航时低角度防反光的放置需求，也可以满足停车等待时高角度刷看资讯的视角需求。设计过程中充分考虑了3D打印的工艺特性，整个结构没有复杂的倒扣结构，所有铰接位置的装配间隙预留了0.2mm的打印公差，不需要额外做支撑结构就可以完成打印，打印完成后仅需要清理少量毛边，穿入橡皮筋即可完成组装，不需要额外的紧固件、粘接工序，普通FDM3D打印机就可以完成制作，材料选用常规PLA耗材即可满足日常使用的强度需求，夏季车内中控台的最高温度一般不会超过PLA材料的热变形温度阈值，日常使用不会出现结构软化变形的问题。实际使用场景中，除了车载平面放置，

　　这款支架也可以临时放在办公桌面、户外露营的折叠桌板上使用，三角支撑的结构在存在一定倾斜角度的平面上也能保持稳定，不会像普通平板支架那样容易侧翻。结构设计上没有多余的装饰性特征，所有的结构造型都服务于功能需求，支腿上的镂空结构一方面是为了减轻整体重量，另一方面也可以减少3D打印时的材料消耗，同时提升支腿的结构韧性，意外跌落时不会出现硬脆断裂的问题。张紧用的橡皮筋选用常规的圆形截面橡胶圈即可，属于市面易采购的标准件，长期使用出现橡皮筋老化松弛的情况时，可以快速更换，不需要整体更换支架主体，维护成本极低。和传统的车载出风口卡扣式支架相比，这款支架不会遮挡空调出风口的出风面积，夏季开冷空调时不会因为直吹手机导致手机内部结露，冬季开暖风时也不会因为高温气流直吹影响手机电池寿命；和粘胶式仪表台支架相比，不会在仪表台表面残留难以清理的胶痕，也不会因为高温导致粘胶失效脱落。支撑结构的重心经过匹配，放置手机后整体重心落在三个支腿的支撑三角形中心区域，即使车辆行驶过程中出现急加速、急减速的情况，支架也不会出现滑移倾倒的问题，支腿末端和接触面接触的位置可以根据使用需求粘贴薄硅胶垫，进一步提升接触摩擦力，适配不同表面粗糙度的中控台材质。
