拓扑优化结构轻量化摇臂结构设计

　　摇臂作为传动系统中承担力流转向、行程放大或者载荷传递的核心铰接构件，在各类往复运动机构、操纵机构、执行机构中应用极为广泛，小到手动操纵杆的力传递组件，大到工业设备的执行端铰接构件、特种车辆的悬架传动部件，都能见到这类构件的身影。传统摇臂设计往往采用等截面实体结构，依靠经验预留较大的安全系数，虽然能满足强度要求，但往往存在自重过大、运动惯量高、动态响应滞后的问题，在高速往复运动场景下，多余的自重会带来额外的惯性冲击，不仅增加驱动端的负载，还会加快铰接位置的磨损，降低整套机构的使用寿命。

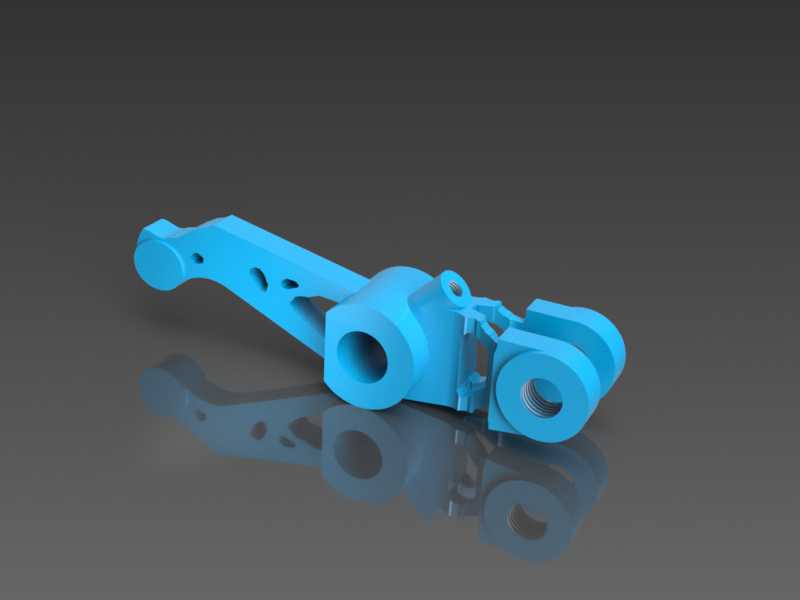

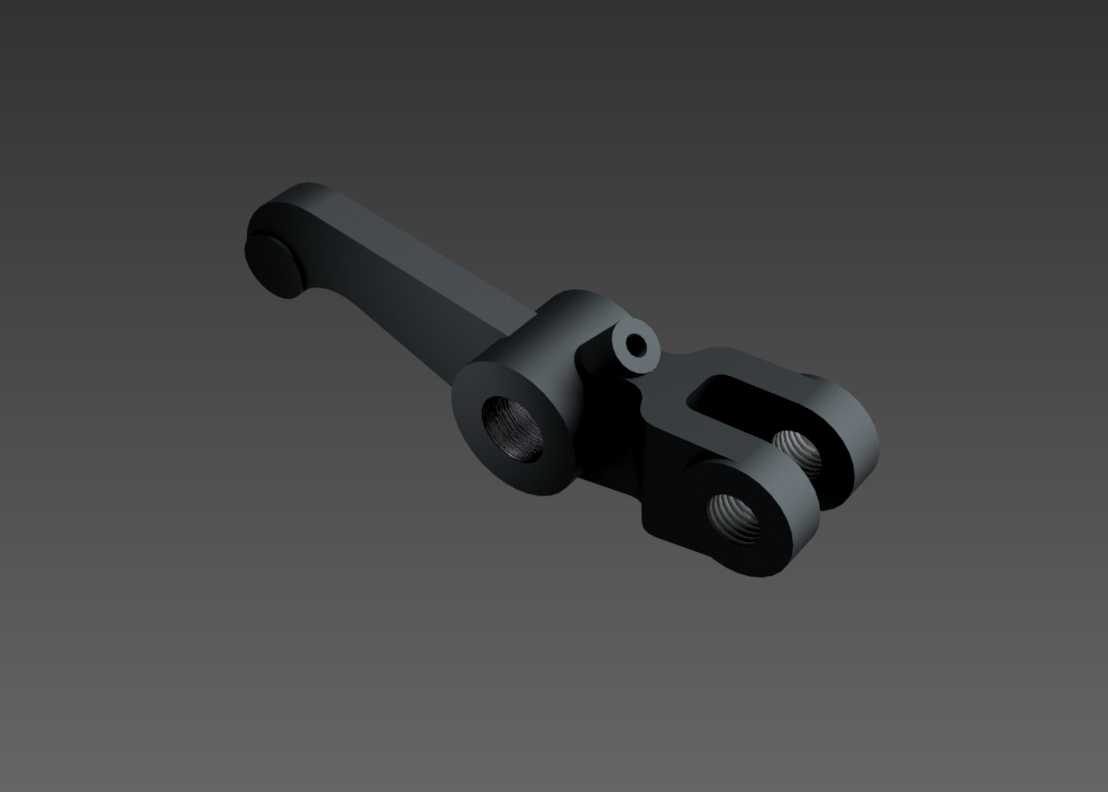

　　这款经过拓扑优化的摇臂，在设计阶段就打破了传统实体结构的设计思路，先根据实际安装边界确定两个铰接孔的中心距、孔径尺寸以及安装端面的配合公差，明确构件的受力边界：一端作为驱动输入端，承接来自推杆或者凸轮的往复作用力，另一端作为输出端，将力传递到执行构件上，中间的连接区域则以材料分布最优为目标进行拓扑计算，在保证最大应力低于材料许用值、整体刚度满足形变要求的前提下，剔除所有非受力区域的冗余材料。从最终结构来看，摇臂的两个铰接端保留了足够的实体壁厚，保证与销轴配合的区域有足够的接触面积，避免局部压溃失效，中间连接臂部分采用了镂空的筋条结构，筋条的走向完全顺着主应力迹线分布，没有多余的材料堆积，相比同载荷等级的传统实体摇臂，自重能够降低40%以上，运动惯量也随之大幅下降，在高频往复运动场景下能够有效降低驱动功耗，减小铰接点的冲击载荷。

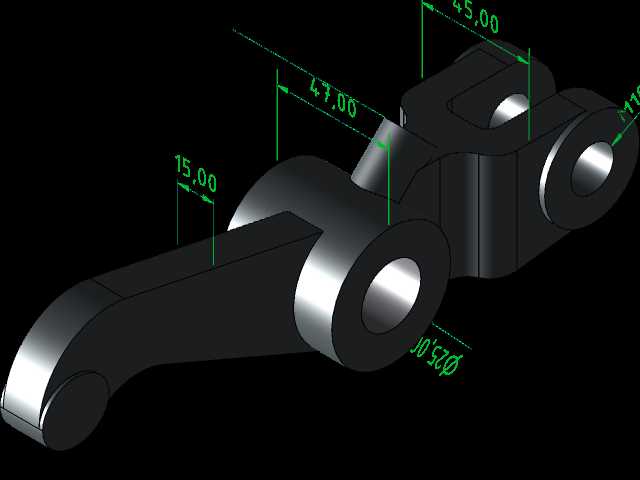

　　在安装适配性上，这款摇臂的两个铰接孔都设计了标准的销轴配合公差，孔端预留了卡簧槽或者润滑脂注油通道的安装位置，能够适配常规的销轴连接、关节轴承连接两种装配方式，安装端面的凸台尺寸经过匹配设计，能够直接嵌入对应安装座的限位槽内，不需要额外设计调整垫片就能保证装配同轴度。中间臂身的镂空结构并非随意开孔，所有的镂空边缘都做了圆弧过渡，避免应力集中，筋条的厚度经过刚度校核，在承受额定峰值载荷时，臂身的最大形变量控制在铰接间隙允许的范围内，不会因为形变过大导致传动卡滞或者精度损失。

　　从实际应用场景来看，这类轻量化摇臂尤其适合高速操纵机构、自动化设备的往复执行端、轻型传动系统等对运动响应速度、构件自重有严格要求的场合，比如纺织机械的综框传动机构、包装设备的拨叉执行组件、小型内燃机的气门传动组，都可以直接参考这类拓扑优化的结构思路进行适配设计。在建模过程中，所有的配合面都保留了后续加工的余量基准，铰接孔的圆柱面、安装端面的凸台都设置了统一的设计基准，能够直接导出工程图进行机加工，不需要额外进行结构补全。和传统经验设计的摇臂相比，这种基于力学拓扑计算的结构，不需要依靠额外增加壁厚来保证强度，在相同自重下能够承受更高的峰值载荷，在相同载荷等级下自重更小，动态性能更优，也更符合当前机械设计轻量化、节能化的发展方向。在结构细节上，摇臂上的小尺寸铰接耳是为了安装复位弹簧或者位置传感器预留的安装位，位置经过运动干涉校核，在整个摆角行程范围内不会和周边的安装座、驱动构件发生碰撞，臂身的所有外轮廓都做了倒角处理，避免装配过程中锐边划伤操作人员，也减少了热处理过程中的开裂风险。
