带安装基座的断裂式制动盘结构设计

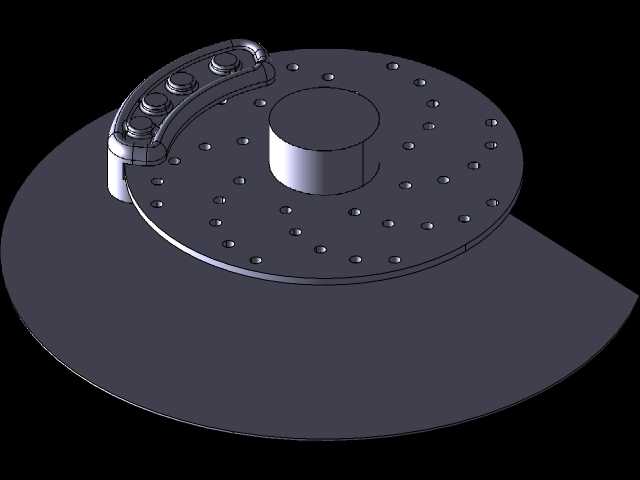

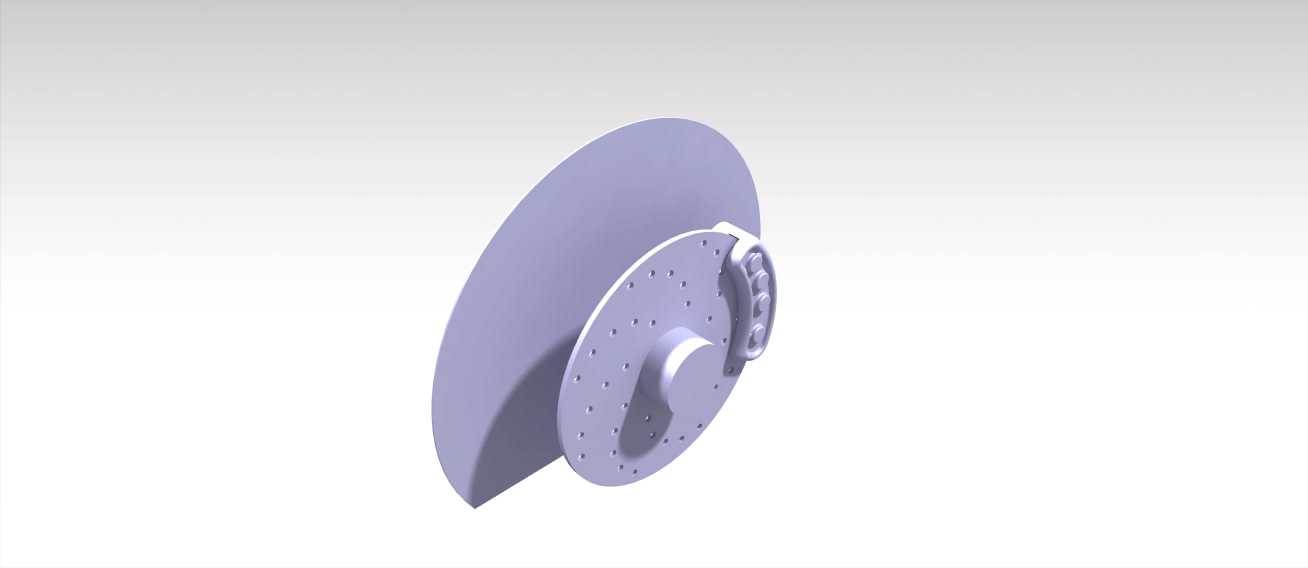

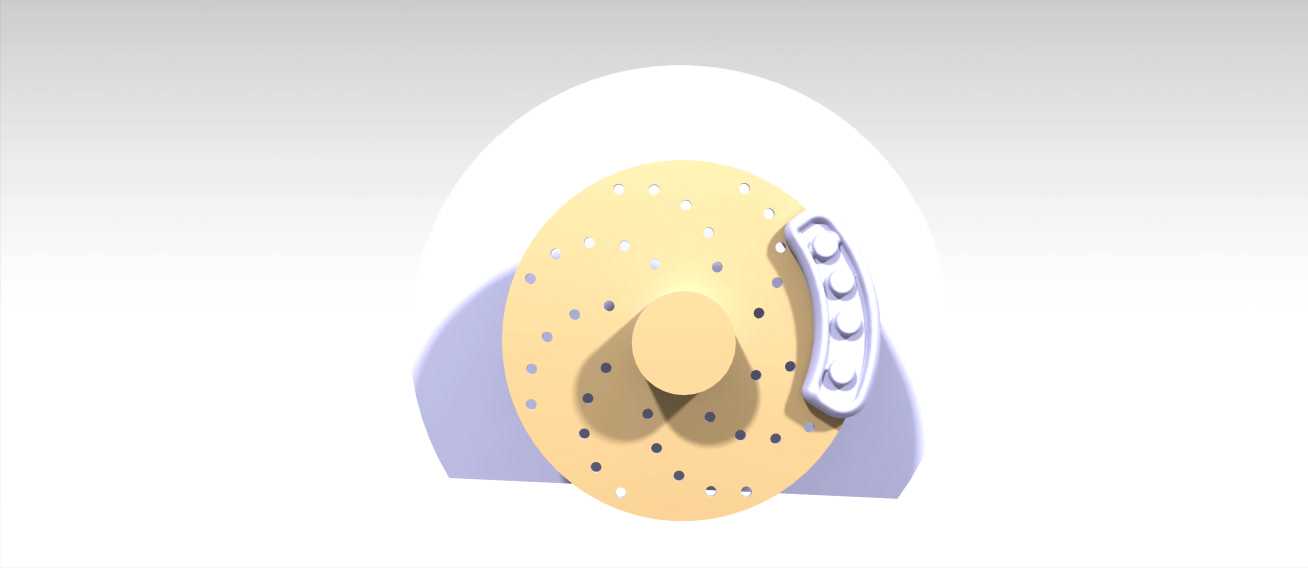

　　在车辆制动系统、重载起重设备的减速机构中，制动盘是承担动能转化、实现平稳停驻的核心摩擦承载部件，本次呈现的断裂式制动盘结构，针对传统一体式制动盘热变形量大、局部应力集中易开裂的痛点做了结构优化，可适配盘式制动器的常规安装工况。从结构组成来看，该部件分为大直径摩擦工作盘、带定位孔的安装基座、侧置连接卡扣三个核心部分，摩擦工作盘采用等厚度圆盘构型，盘面无额外通风槽设计，适配中低载荷、制动频次适中的应用场景，盘面平面度公差控制在0.05mm以内，保证与制动片贴合时的接触面积均匀，避免局部偏磨导致的制动抖动。安装基座位于摩擦盘的中心侧，基座盘面均匀分布24个直径4mm的定位通孔，孔位采用圆周等分布置，相邻孔位的角度公差控制在±0.2°，

　　可通过螺栓与设备的转动输出轴端法兰实现刚性连接，基座中心设置凸起的定位轴台，轴台外径与输出轴端的定位内孔采用H7/h6间隙配合，安装时可快速实现径向定位，减少装配时的找正工作量。侧置的连接卡扣位于安装基座的边缘位置，卡扣采用弯折式构型，内侧设置限位卡槽，可卡接制动盘的防尘护板边缘，避免护板在设备运行过程中出现窜动剐蹭摩擦盘面的问题。设计阶段针对断裂式结构的应力分布做了仿真验证，摩擦盘与安装基座的连接过渡位置采用R3mm的圆角过渡，避免直角结构带来的应力集中问题，当制动过程中摩擦盘面因摩擦生热出现径向膨胀时，断裂式的分体结构可预留一定的热变形余量，减少热应力向安装基座传递，降低连接螺栓受交变载荷出现松动的概率。从安装边界来看，

　　该制动盘的整体外径为220mm，摩擦盘面厚度为12mm，安装基座的轴向突出高度为18mm，安装时需要预留的轴向装配空间不小于35mm，径向空间需覆盖摩擦盘外径并预留单侧10mm的制动片活动间隙，适配的制动片有效摩擦半径范围为80mm-100mm，安装时需保证摩擦盘的端面跳动量不大于0.08mm，否则会出现制动拖滞、异常磨损的问题。在实际应用场景中，这类结构的制动盘可适配轻型电动代步车、小型起重绞车、自动化输送线的减速制动工位，相比传统一体式制动盘，其分体结构在局部摩擦片过度磨损导致盘面刮伤时，可单独更换摩擦工作盘部分，减少维护时的零件更换成本，安装基座可重复利用，降低全生命周期的使用成本。建模过程中对各配合面的尺寸公差做了对应标注，

　　定位孔的位置度、轴台的同轴度、摩擦面的平面度都按照实际加工要求做了参数设置，可直接用于后续的工程图导出、加工工艺编制，也可作为制动系统选型时的结构参考，帮助设计人员快速评估安装空间、匹配对应的制动驱动部件。需要注意的是，该结构的摩擦盘未设置通风散热结构，不适用于连续高频制动的重载工况，若要适配高载荷场景，可在摩擦盘面上增设径向通风槽，提升制动过程中的散热效率，降低热衰退对制动性能的影响。
