机械传动用组织前柄操作构件

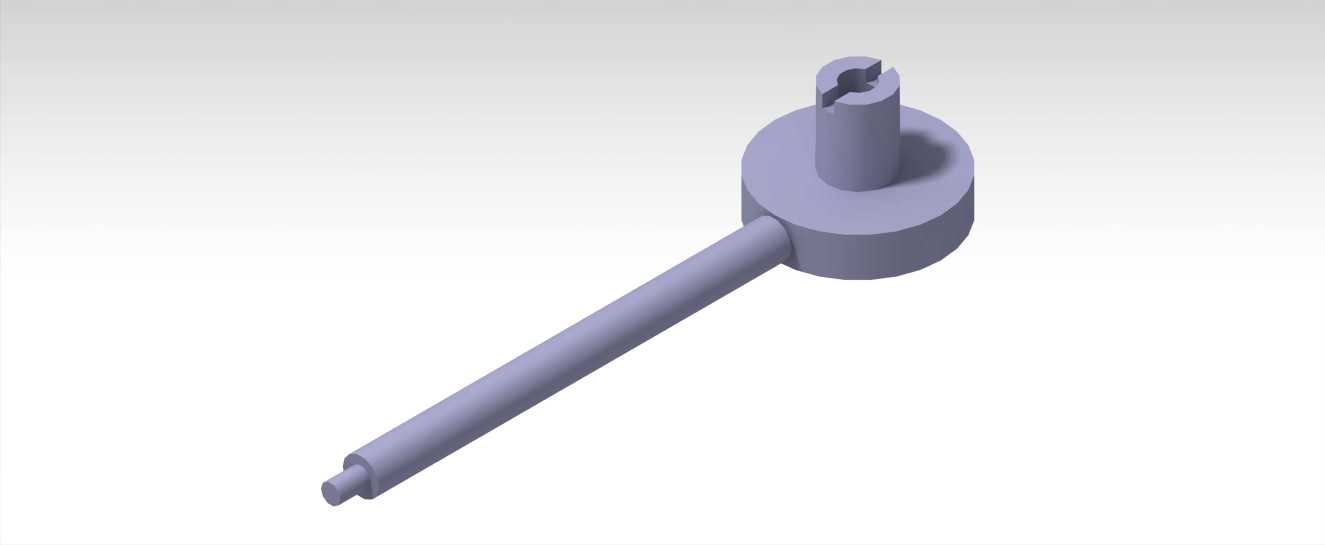

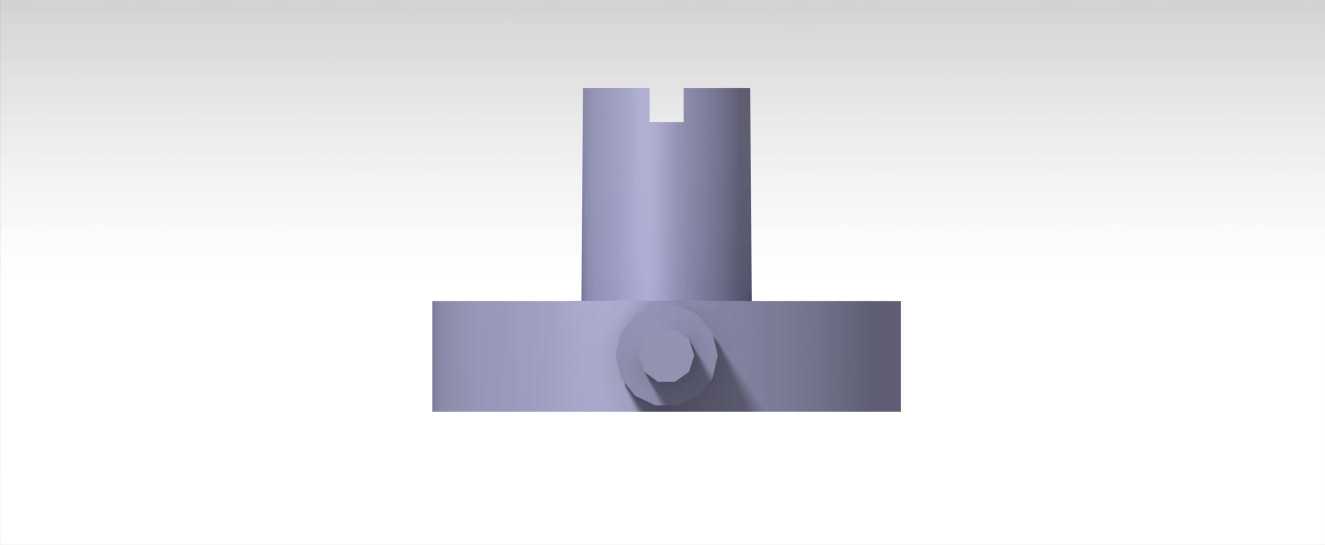

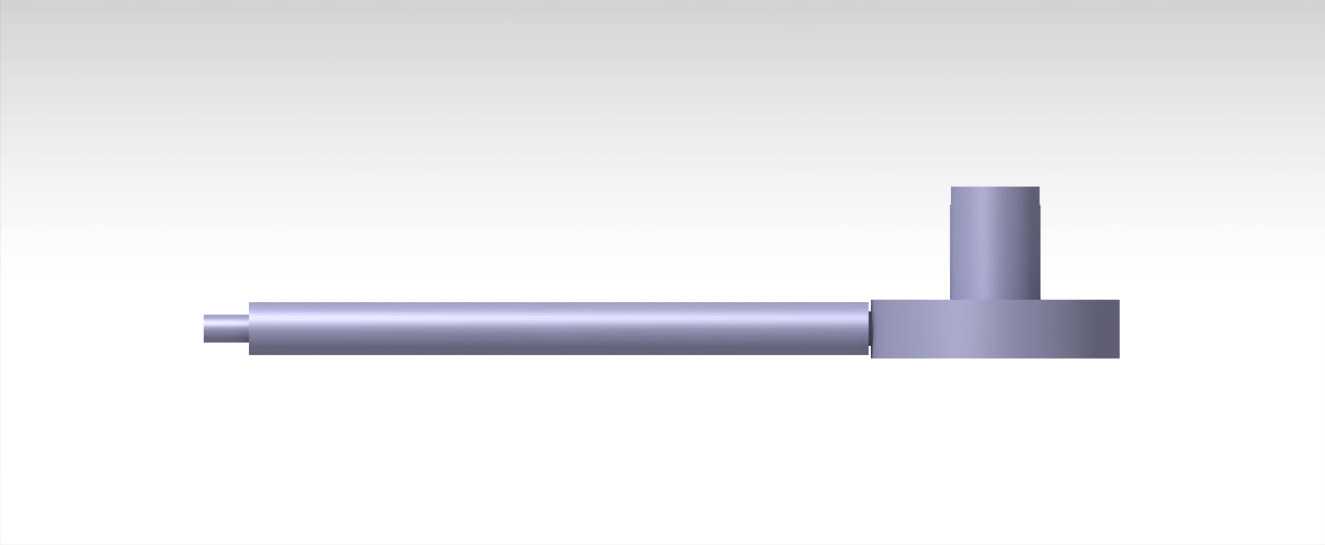

　　该操纵类构件常见于中小载荷的手动调节机械结构中，多配套在工装夹具、小型试验设备、台式加工辅具的调节端，承担手动扭矩输入、行程调节的传动作用，操作人员握持长杆段施加周向扭矩或轴向推力时，可通过顶端的卡槽结构与配套轴件实现周向固定，避免传动过程中出现打滑、空程的问题。从结构设计逻辑来看，整体采用偏心布局的圆盘基座作为力传导的过渡段，长操作杆与带卡槽的短轴段分别设置在圆盘基座的两侧，且短轴段与长杆段的轴线存在固定偏心距，这种设计一方面可以放大操作人员施加在杆端的输入扭矩，降低手动操作的施力强度，另一方面圆盘基座本身可作为行程限位的抵接面，在构件转动到预设位置时，与设备基体的限位面贴合，避免调节超程。顶端的卡槽采用开口式缺口设计，

　　无需额外的键连接或紧固件，安装时直接将卡槽对准配套轴端的定位销推入即可完成装配，拆卸时直接轴向拔出即可，适配需要频繁更换操作件、快速切换调节工位的使用场景，相比螺纹连接、销连接的操纵柄，拆装效率提升明显，且不会出现长期使用后螺纹锈蚀、销钉变形导致的拆卸困难问题。长操作杆采用等直径圆杆设计，末端做小直径缩颈处理，一方面缩颈段可以在杆端安装防滑套或者限位挡圈，避免操作人员握持时出现手滑脱开的情况，另一方面等直径杆身的加工工艺性更好，采用常规圆钢料车削即可成型，不需要复杂的铣削、磨削工序，加工成本可控，适合批量配套生产。圆盘基座的厚度与直径经过受力校核，在操作人员施加最大手动扭矩的工况下，基座与杆身、

　　短轴的连接位置不会出现应力集中导致的断裂问题，短轴段的外径与卡槽宽度按照常用的操纵轴配套尺寸设计，可适配多数通用小型设备的调节轴端，不需要额外做定制化改型。安装边界方面，短轴段的插入深度与卡槽深度匹配常规轴端的定位销伸出长度，安装后短轴端面与轴端端面齐平，不会出现轴向窜动；圆盘基座的外径大于安装位的开孔直径，安装后基座端面贴合设备外壁，可作为轴向定位的基准面，不需要额外设置轴套或者挡圈做轴向限位；长操作杆的长度按照人手握持的舒适长度设计，转动时杆端的转动半径不会与设备周边的其他构件发生干涉，在0-90度的常用调节行程内，杆身不会触碰设备外壳或相邻的操作部件。从实际使用场景来看，这类构件常替代传统的直柄手轮、T型扳手，

　　在空间受限的设备调节位使用，由于整体结构紧凑，偏心布局的力臂长度足够，不需要占用过大的转动空间，在小型台式设备、工装夹具的侧边调节位安装时，相比大手轮的空间占用率降低60%以上，操作时的施力手感也更符合人手的握持习惯，长时间调节操作不容易出现手部疲劳。结构的受力路径设计也经过优化，操作人员施加在杆端的力通过圆盘基座均匀传导到顶端的卡槽位置，不会出现单侧受力导致的卡槽变形问题，长期反复使用后，卡槽的磨损量控制在合理范围内，不会出现配合间隙过大导致的调节虚位。杆身与圆盘基座的连接位置采用圆弧过渡，避免直角连接处的应力集中，在承受突发的冲击载荷时，不会在连接位置出现断裂失效的情况。短轴段的外圆尺寸公差按照间隙配合设计，与安装位的衬套配合时，转动顺畅无卡滞，同时径向间隙控制在较小范围，调节时不会出现明显的晃动，保证调节精度。
