跑车外观线框三维结构设计模型

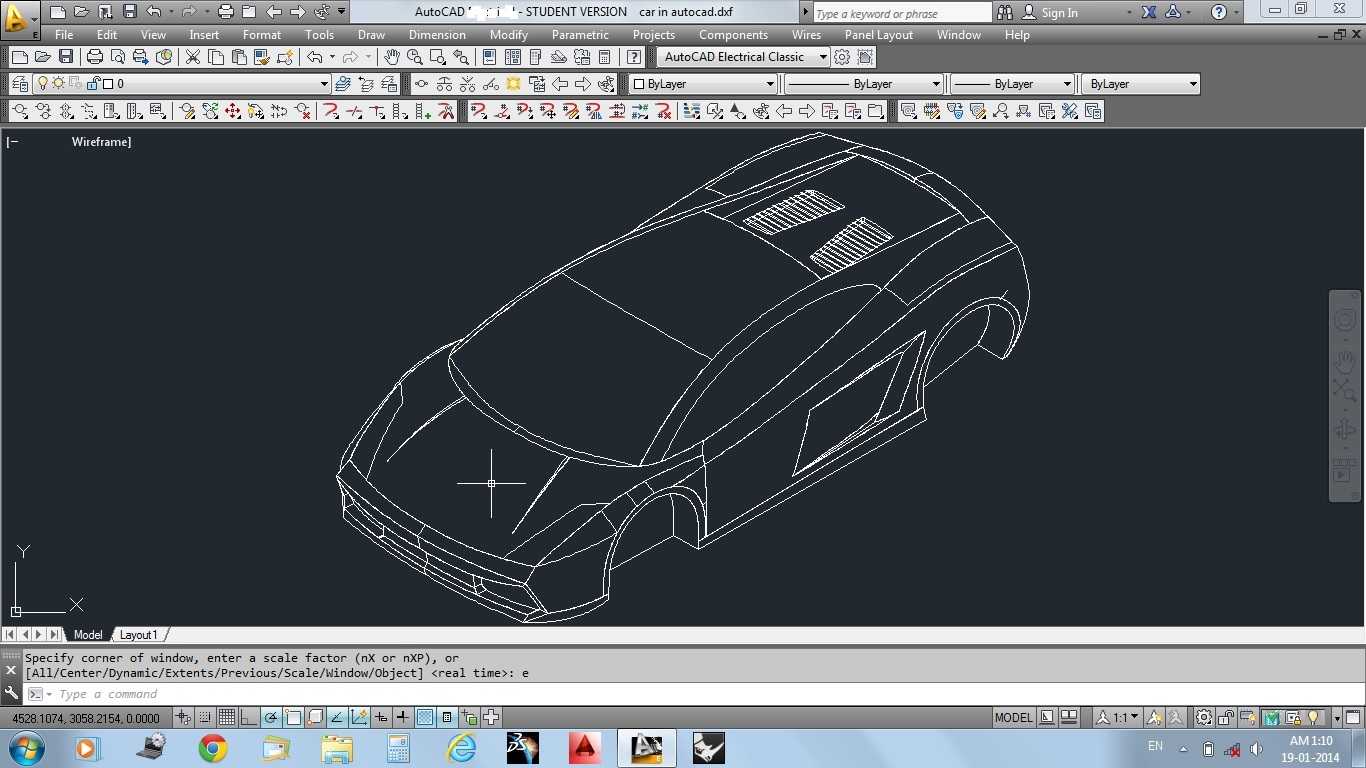

　　该模型呈现的是双门运动跑车的外观线框结构，在汽车造型开发的前期概念验证阶段，这类线框模型可直接用于油泥模型制作前的曲面边界校核，帮助造型团队快速确认车身侧面腰线、车顶溜背线条、前脸进气区域轮廓的空间走向，避免后续曲面建模阶段出现曲率衔接断层的问题。从结构呈现来看，模型完整还原了跑车低趴姿态的外轮廓边界，车侧的侧进气口轮廓、车顶后部的散热格栅区域、前后轮拱的外凸弧度都通过线框线段做了清晰的空间定位，在总布置环节，设计人员可以依托该线框模型快速核对乘员舱头部空间、轮舱跳动边界、动力总成布置的外部避让尺寸，提前排查外覆盖件与内部硬点的干涉风险。不同于带曲面渲染的外观模型，线框结构的呈现形式更便于结构工程师快速提取车身各特征线的空间坐标，

　　在做车身覆盖件的分缝设计时，可以直接参照线框的走向确定门缝、引擎盖分缝、后备箱盖分缝的位置，保证分缝线条与整车造型风格的一致性。在教学实训场景中，这类线框模型常被用于CAD曲面建模的练习素材，学习者可以通过描摹线框的空间点位，逐步搭建出顺滑的车身NURBS曲面，掌握汽车A级曲面的构建逻辑，理解造型特征线从二维草图到三维空间的转化过程。从安装边界的参考价值来看，模型中预留的轮拱位置可以匹配常见的19寸运动轮毂的安装空间，车侧的侧裙轮廓也预留了侧扰流板的安装余量，车顶后部的散热区域线框可以直接对应后置动力车型的散热开口尺寸，在做改装件设计时，设计人员可以依托该基础模型快速匹配加装的尾翼、侧裙、前铲等外观件的贴合面，减少逆向扫描的工作量。

　　日常的设计评审环节中，这类轻量化的线框模型不需要过高的硬件配置就能流畅旋转查看，方便造型、结构、工艺等不同部门的人员同步核对造型特征，快速提出调整意见，比如确认前保险杠的下沿高度是否满足通过性要求，后翼子板的外扩角度是否会影响后轮的转向角度，车窗的轮廓线是否会影响驾驶员的侧方视野。不同于整车级的详细数模，该模型聚焦于外观曲面的特征线搭建，没有包含内部的底盘、动力、内饰等结构，更适合作为造型设计阶段的基础载体，设计人员可以在这个线框基础上快速调整不同的造型方案，比如修改前脸的棱角走向、调整车顶的溜背角度、改变侧进气口的形状，快速生成多版概念方案做对比筛选。在做风阻仿真的前期准备阶段，也可以基于该线框模型快速生成简化的外流场计算域模型，初步验证整车造型的风阻系数趋势，提前筛除风阻表现明显较差的造型方案，减少后续详细建模阶段的无效工作量。
