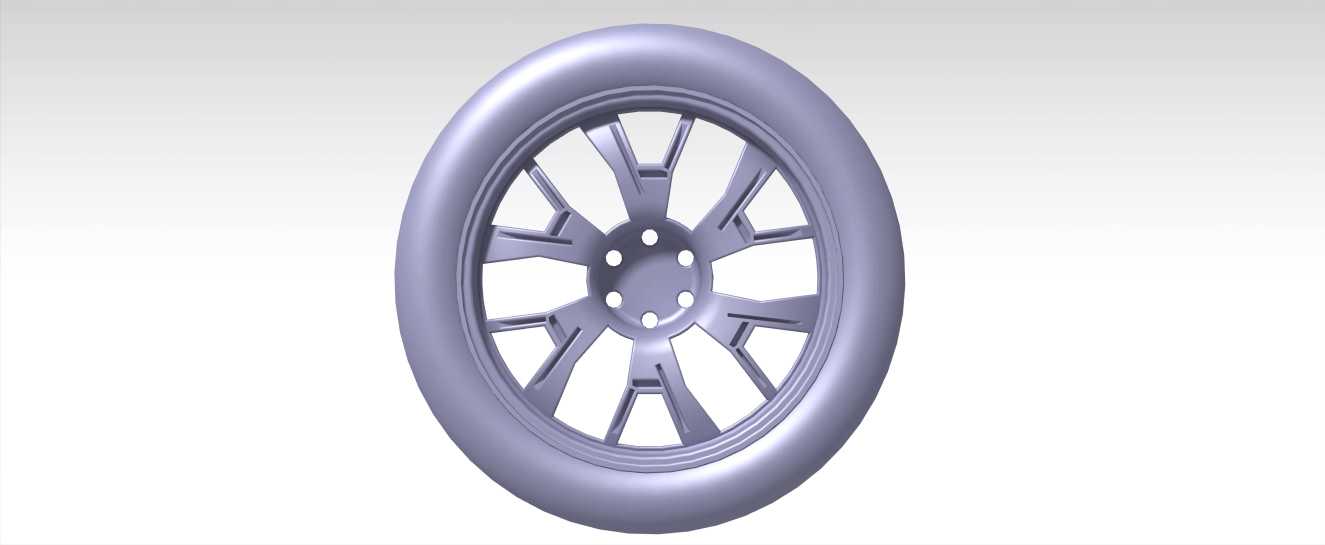

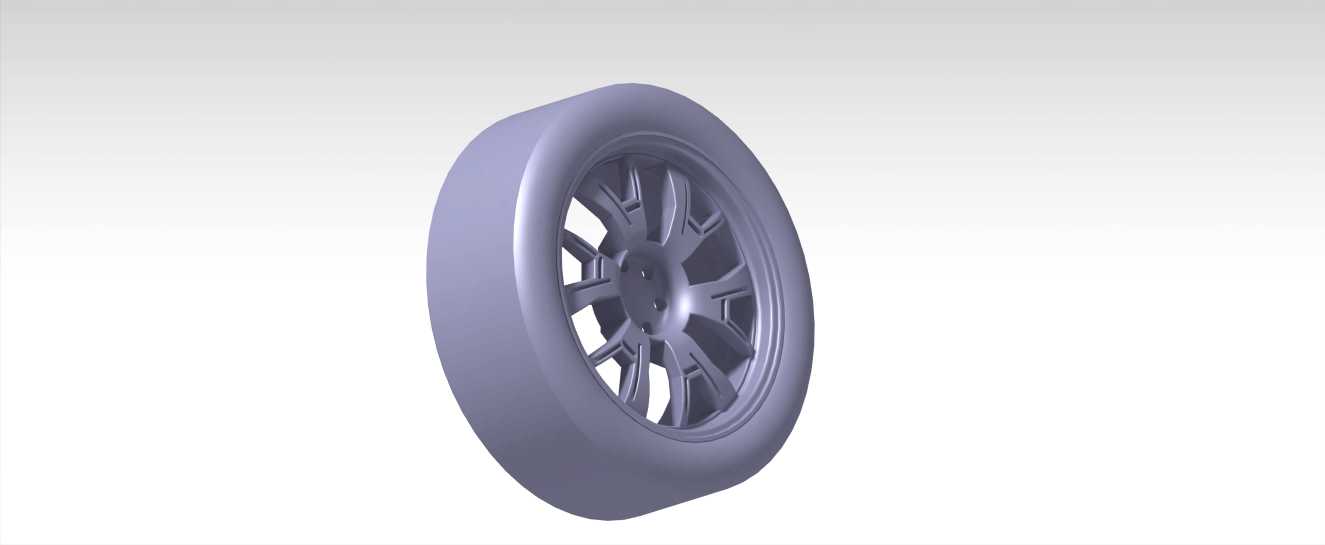

乘用车辐条式轮毂与真空轮胎总成结构

　　日常做整车底盘行走系统匹配时，车轮总成是绕不开的核心部件，这套辐条式轮毂搭配真空轮胎的结构，是目前民用乘用车领域应用占比最高的配置方案，覆盖从紧凑型家用轿车到中型城市SUV的绝大多数量产车型，既承担整车全部垂直载荷，也负责传递驱动、制动扭矩，同时还要缓冲路面传来的不规则冲击，直接关系到行驶安全性与乘坐质感。

　　先从安装边界说起，这套总成的核心安装基准是轮毂中心的定位孔与周围环形排布的螺栓孔，中心孔与车轴轴头采用过渡配合，装配时起到径向定位作用，避免高速行驶时车轮出现径向跳动；周围的螺栓孔数量与分布节圆直径，完全匹配对应车型的轴头法兰参数，常见的5孔排布对应绝大多数A级、B级乘用车的安装规格，螺栓拧紧后依靠端面摩擦力传递扭矩，不会出现相对滑移。轮辋部分的直径、宽度参数严格匹配轮胎的适配规格，胎圈座位置有标准的凸缘结构，装配后能牢牢卡住轮胎的胎圈，即使在低胎压状态下也不会出现胎圈脱开的问题，适配无内胎的真空轮胎结构，省去了内胎与垫带的部件，降低爆胎后快速失压的风险。

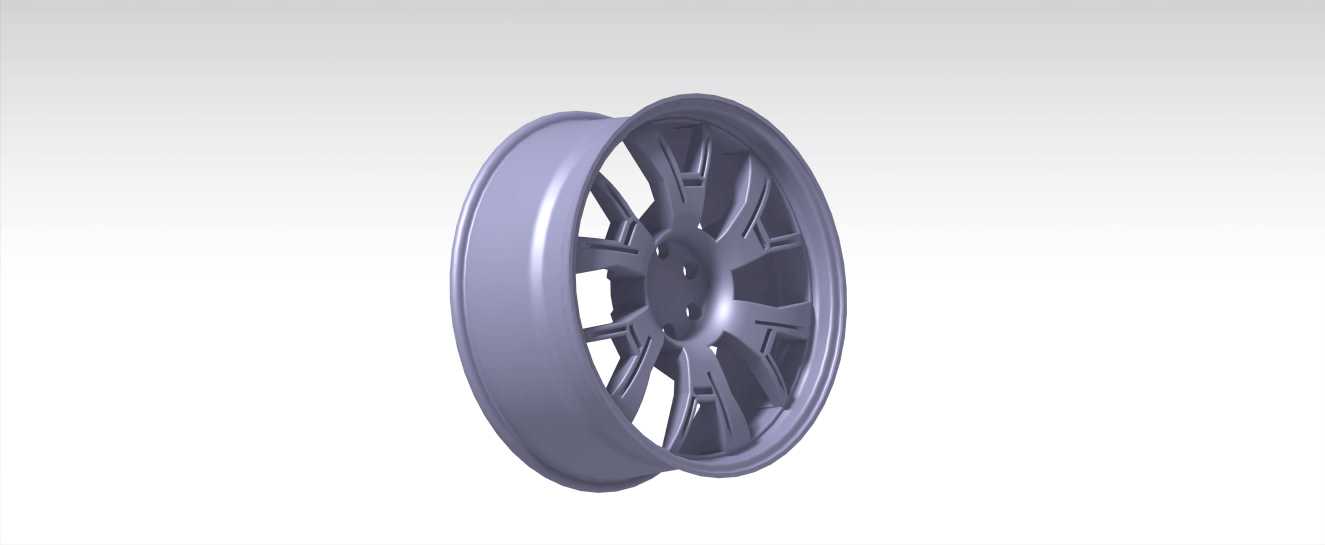

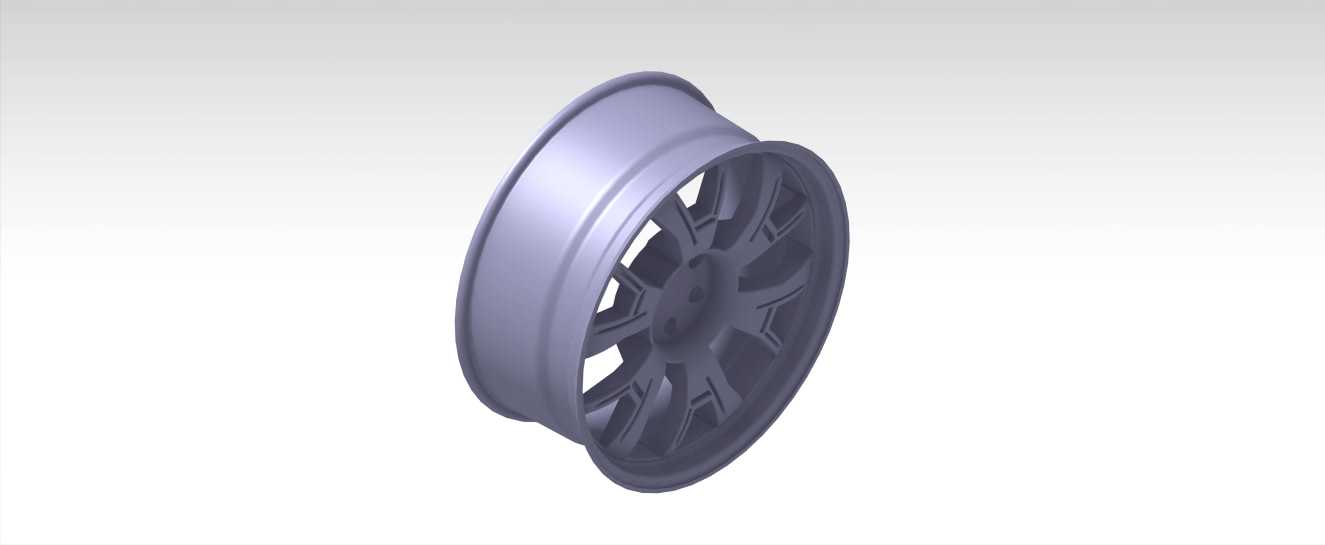

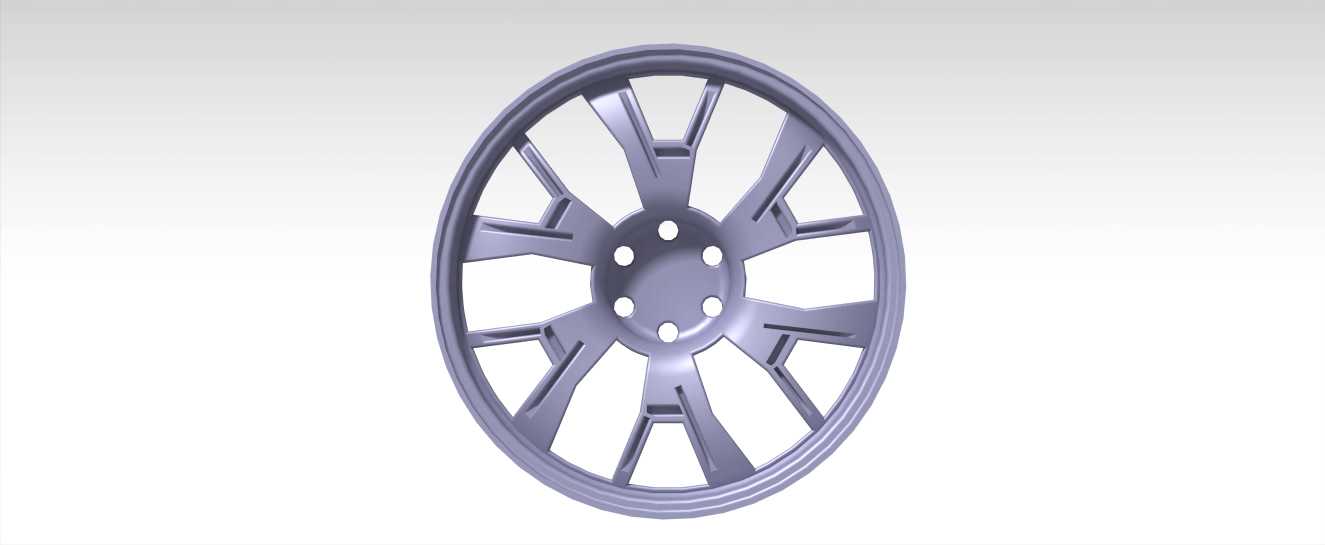

　　设计思路上，这款轮毂采用多辐条对称式结构，辐条从中心安装盘位置向外辐射延伸到轮辋边缘，每根辐条都做了等强度优化，截面从中心到边缘逐步收窄，在保证整体抗弯、抗扭刚度的前提下，尽可能降低非簧载质量——毕竟非簧载质量每降低1kg，对悬挂响应性的提升效果相当于降低5-10kg的簧载质量，能明显改善颠簸路面的轮胎贴地性。辐条之间的镂空区域不是随意设计的，一方面是给制动系统留出足够的散热空间，车辆连续制动时制动盘、制动片产生的热量可以通过镂空区域快速随气流散出，避免制动热衰减；另一方面也方便日常拆装时操作螺栓，同时平衡整个车轮的转动惯量，做动平衡时需要的配重块重量更小。

　　实际使用场景中，这套结构能覆盖绝大多数铺装路面的行驶需求，轮胎的胎面弧度、胎侧厚度经过匹配，正常胎压下接地印迹呈规整的矩形，接地压力分布均匀，既可以保证干地抓地力，也能在湿滑路面通过胎面花纹快速排走接地面积水，避免水滑现象。轮辋的边缘做了加厚的防脱台设计，当车辆快速过弯产生较大侧向力时，轮胎胎侧受到侧向挤压，也不会从轮辋上脱出；同时轮辋的气门嘴孔位置做了密封凸台，安装标准橡胶气门嘴后能保证长期使用的气密性，不会出现慢漏气的问题。

　　做三维建模时需要特别注意几个配合公差：轮毂中心孔的尺寸公差要控制在H7级别，和轴头配合时不能有过大间隙，否则高速行驶会出现方向盘抖动；螺栓孔的位置度公差要严格控制，避免装配时螺栓无法顺利穿入，或者拧紧后车轮出现端面跳动；轮辋胎圈座的角度、粗糙度要符合行业标准，否则装配轮胎时容易损伤胎圈，长期使用会出现漏气问题。另外整个轮毂的材质一般选用铸造铝合金，建模时要预留出加工余量，尤其是安装面、胎圈座的位置，铸造后需要经过数控精加工保证尺寸精度，装配完成后还要经过动平衡检测，在轮辋边缘对应位置加装平衡块，保证高速转动时的动平衡量控制在允许范围内，避免行驶中出现车身、方向盘抖动的问题。

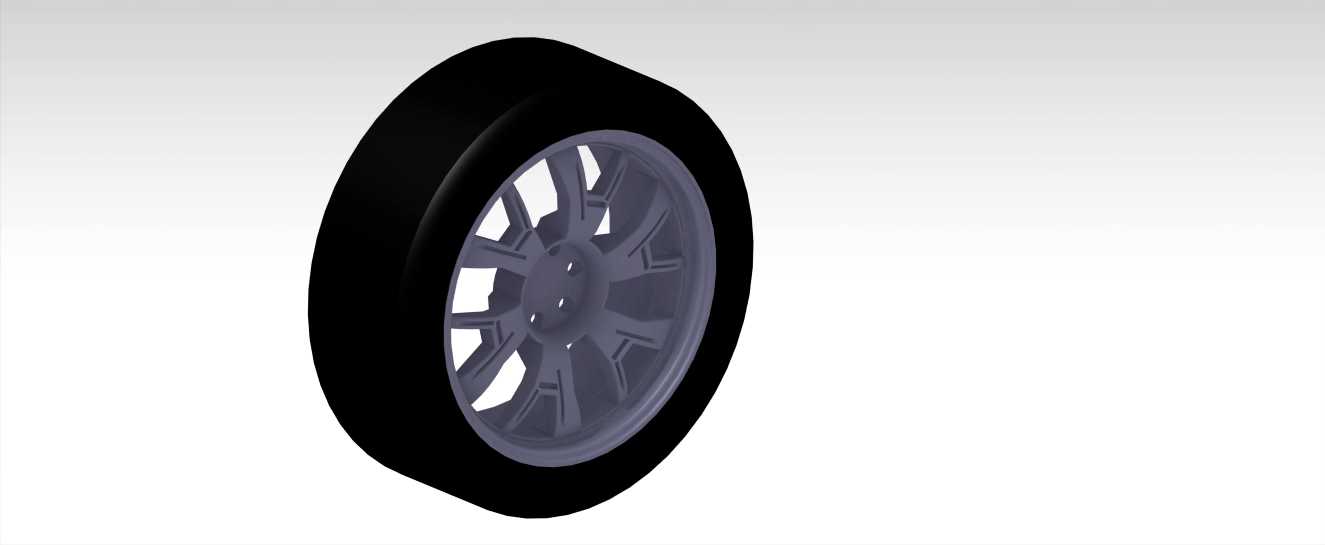

　　轮胎部分的建模要注意胎侧的变形特性，正常充气状态下胎侧有一定的弹性，当车辆经过减速带、路面坑洼时，胎侧可以产生可控的变形，配合悬挂系统吸收冲击，不会把硬冲击直接传递到车身。胎圈内部有高强度的钢丝圈结构，装配后紧紧卡在轮辋的胎圈座上，承受轮胎内部的气压张力，同时保证和轮辋之间的密封。整个车轮总成装配到车轴上之后，还要和周边的制动卡钳、转向节、翼子板内衬保持足够的安全间隙，即使在最大转向角、最大悬挂压缩行程下，也不会出现运动干涉，这也是建模时需要反复校核的安装边界条件。
