五辐双色运动款汽车合金轮毂结构设计

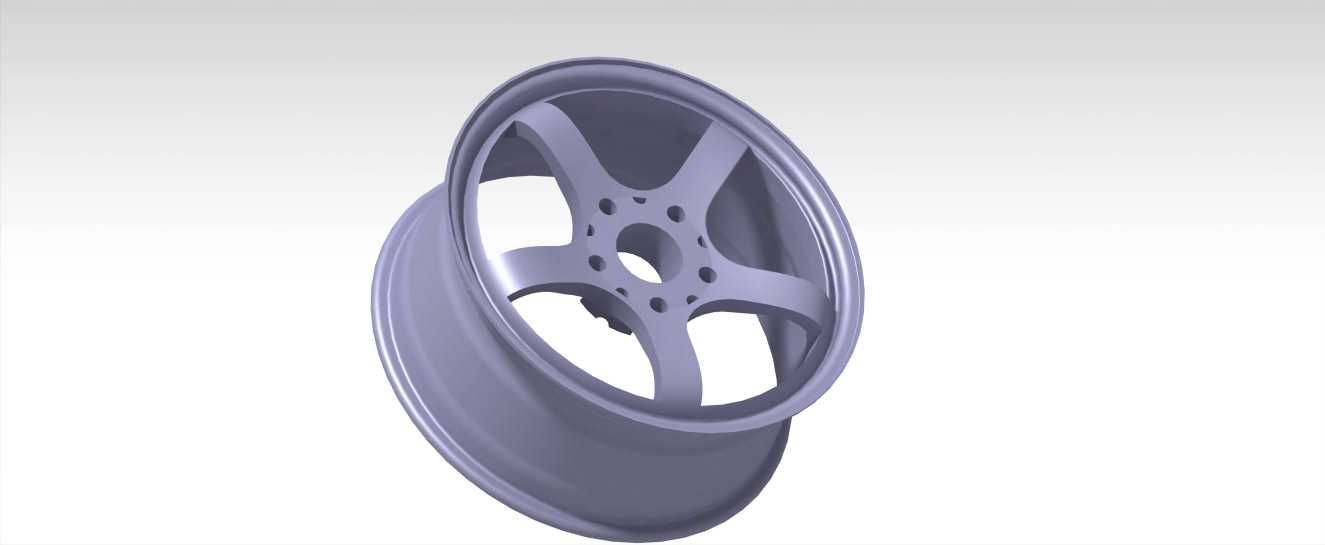

　　这款合金车轮主要面向民用乘用车改装与配套场景，适配小排量家用轿车、入门运动车型的行走系统升级需求，日常铺装路面行驶、非激烈驾驶的赛道体验日都能覆盖使用场景，轮辋部分采用常规深槽式结构，符合乘用车轮胎装配的通用标准，胎圈座位置做了圆角过渡处理，避免轮胎拆装过程中出现胎唇划伤的问题，同时轮辋的凸缘厚度经过校核，能承受常规胎压下的轮胎侧向张力，过减速带、路面坑洼冲击时不会出现凸缘变形导致的漏气问题。轮辐采用五辐式对称布局，这种结构的优势在于辐条之间的镂空区域足够大，能给制动卡钳留出充足的安装空间，哪怕是升级大四活塞制动卡钳也不会出现辐条蹭卡钳的问题，同时大镂空设计能提升行驶过程中制动系统的散热效率，长距离下坡、

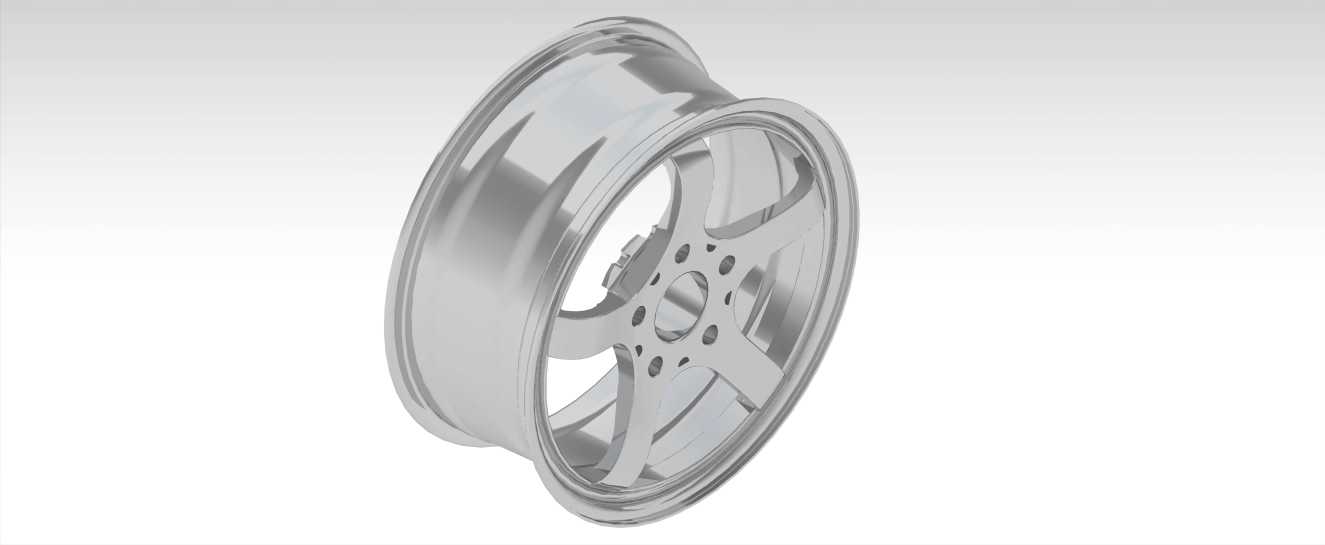

　　连续制动时能帮助制动盘更快带走热量，降低制动热衰减的概率。辐条本身做了变截面设计，靠近轮心安装盘的位置截面厚度更大，往轮辋方向延伸时厚度逐步收窄，这种设计是在保证辐条整体抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料用量，实现轻量化目标，降低车轮的非簧载质量，提升悬架的响应速度，改善车辆的操控质感。中心安装盘位置设置了螺栓孔分布圆，孔位精度按照乘用车轮毂通用公差要求设计，能保证安装时车轮的同轴度，避免高速行驶时出现车轮抖动的问题，中心孔的尺寸适配常规乘用车的轴头规格，安装时不需要额外加装变径圈就能保证配合精度，中心区域的装饰盖安装位做了卡扣槽结构，方便后期安装品牌装饰盖，同时不会出现行驶过程中装饰盖脱落的问题。

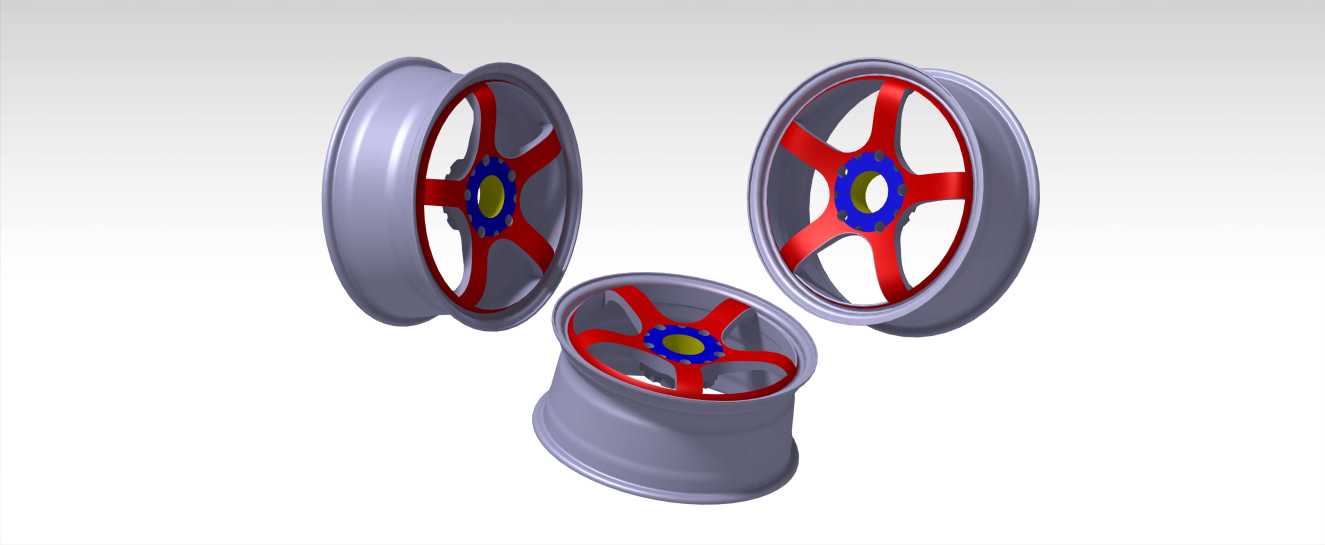

　　轮辐表面采用双色处理，辐条主体做金属色涂装，辐条边缘做红色装饰涂层，视觉上更具运动感，符合年轻车主的审美需求，涂层的覆盖区域避开了轮辐与轮辋的焊接结合位置，不会因为焊接应力导致涂层开裂脱落。从安装边界来看，这款轮毂的偏距设置适配多数前驱家用车的轮拱空间，安装后不会出现轮胎蹭轮拱内衬、蹭翼子板的问题，轮辋宽度适配195到225宽度区间的民用轮胎，不需要额外改动车辆的悬架、翼子板结构就能直接安装替换原厂钢制轮毂或者低配铝合金轮毂。设计过程中重点校核了几个关键受力工况：首先是静态垂直载荷工况，模拟车辆满载时单个车轮承受的最大静压力，保证轮辐、轮辋的应力在铝合金材料的许用应力范围内，不会出现永久变形；其次是冲击载荷工况，

　　模拟车辆以一定速度驶过路面凹坑时车轮受到的瞬时冲击，验证轮辐与轮辋连接位置的强度，避免出现断裂问题；还有扭转工况，模拟车辆急加速、急制动时车轮受到的扭矩作用，保证螺栓孔周边不会出现应力集中导致的开裂问题。另外轮辋的气门嘴安装位做了加厚处理，避免安装气门嘴时出现孔位开裂，同时位置设置在两根辐条之间的镂空区域，后期给轮胎充气、安装胎压监测传感器时操作空间充足，不需要拆卸车轮就能完成操作。
