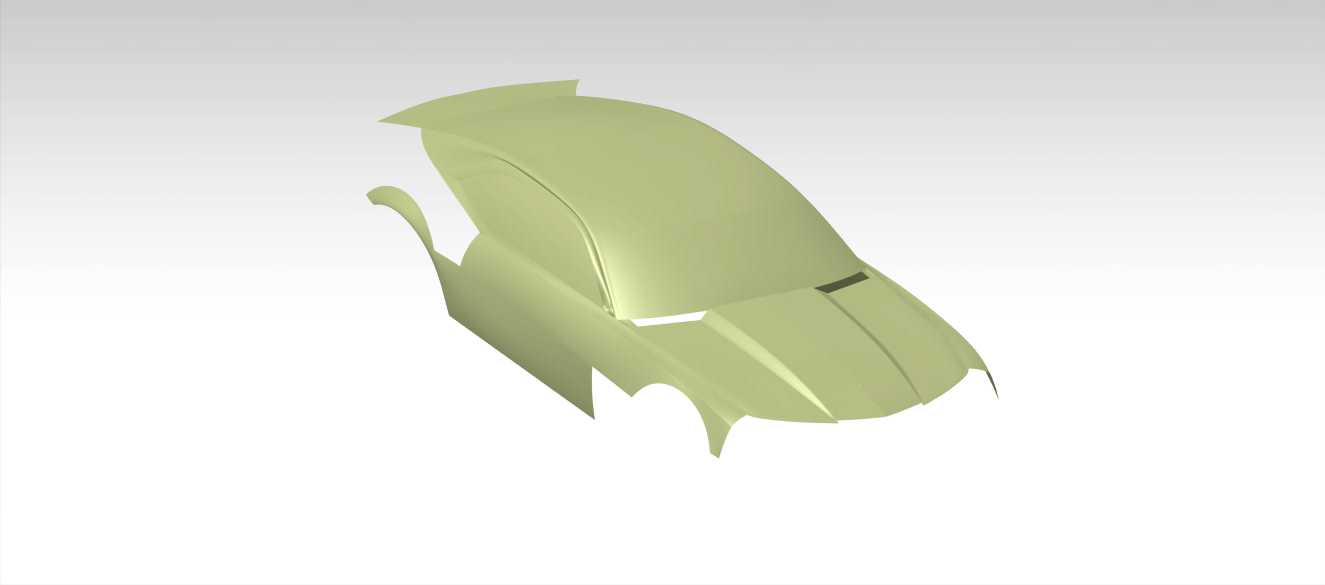

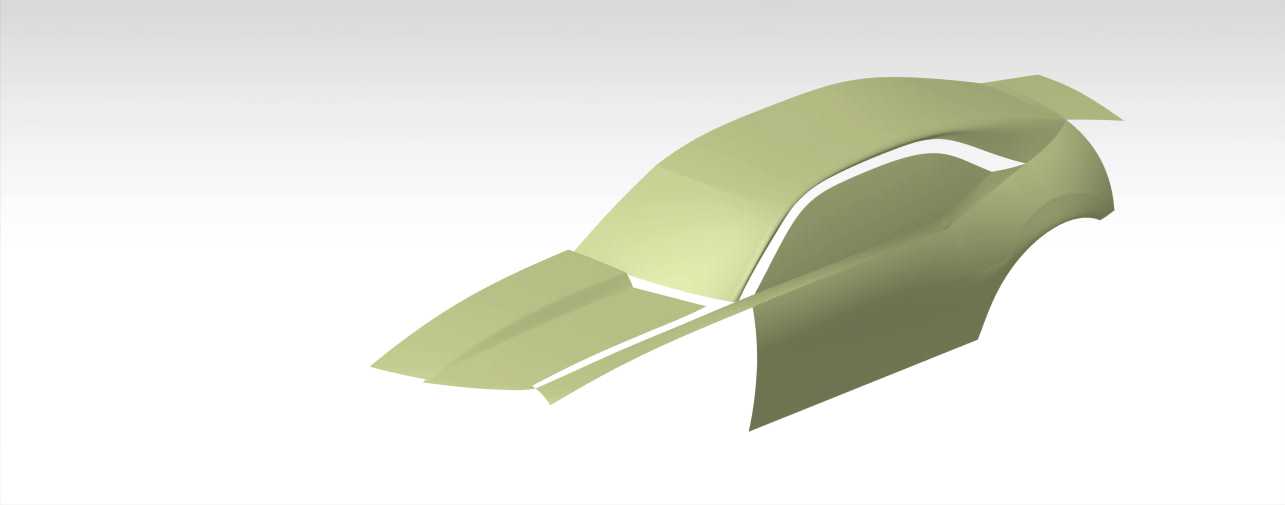

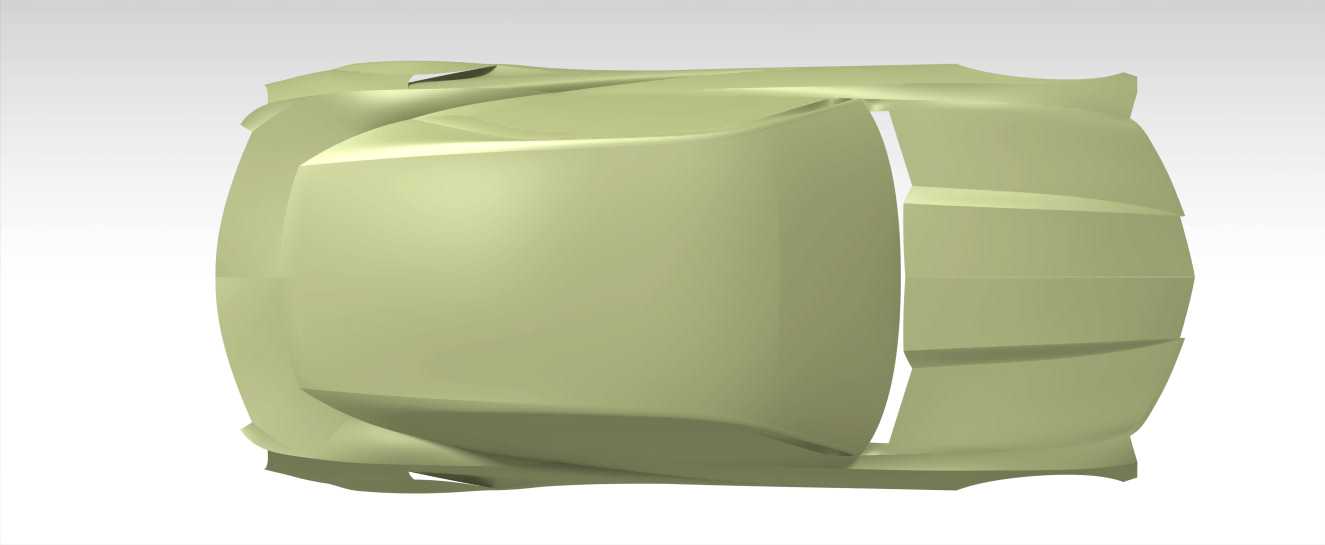

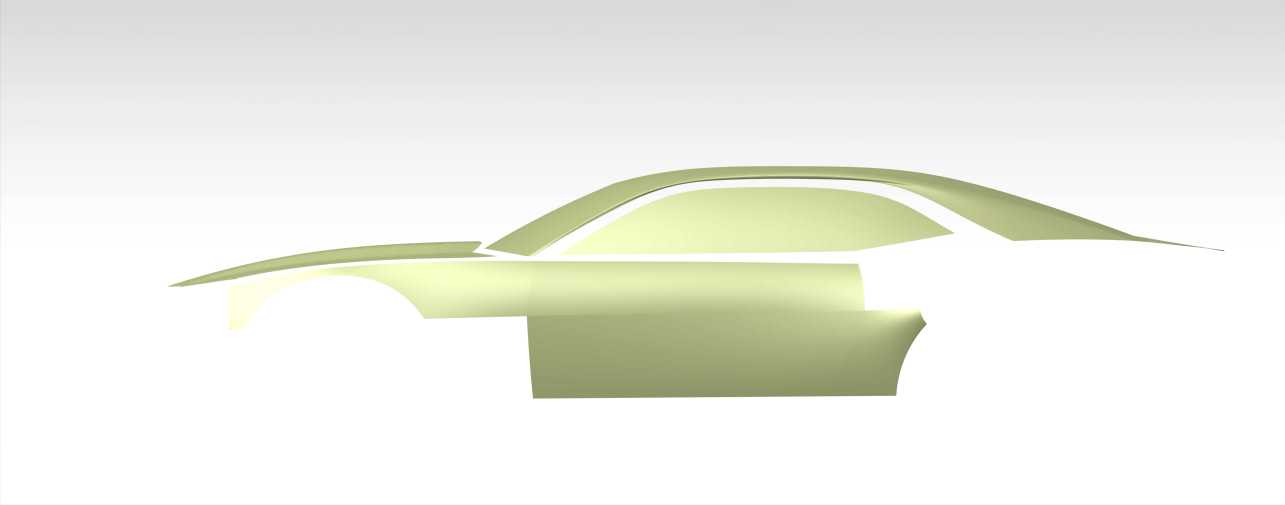

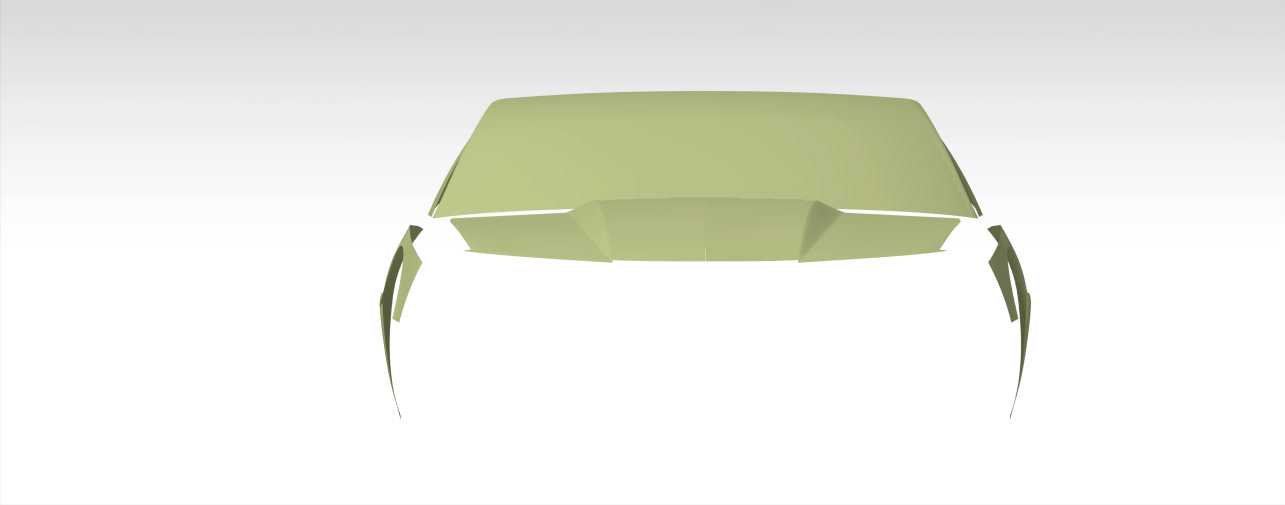

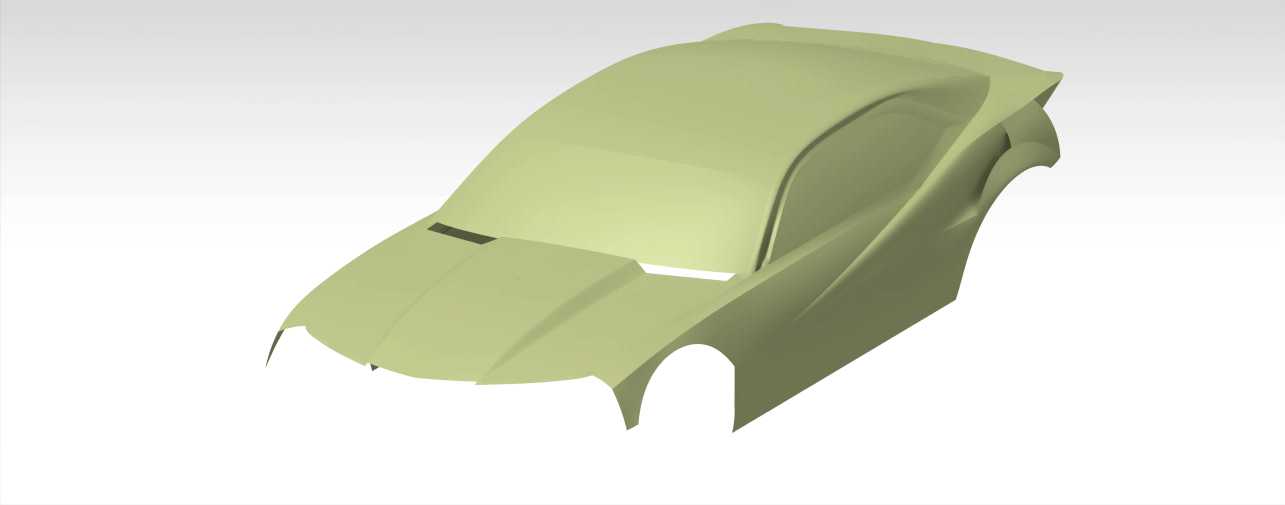

雪佛兰科迈罗车身外覆盖件曲面结构

　　这套曲面结构围绕运动型乘用车的外覆盖件设计展开，核心服务于整车空气动力学优化、外观造型落地以及后续结构件装配匹配的工程需求。在实车开发流程中，这类外曲面数据是造型部门与结构部门衔接的核心载体，既需要还原造型方案的肌肉感线条与低风阻轮廓，也要为后续的车门、翼子板、引擎盖、行李箱盖等拆分件预留足够的结构设计空间，同时要满足冲压工艺的成型可行性，避免出现曲率突变导致的冲压开裂、起皱等工艺缺陷。

　　从实际应用场景来看，该曲面数据可用于整车前期造型验证阶段的油泥模型扫描对标，也可作为CFD空气动力学仿真的基础输入，计算高速行驶状态下的风阻系数、下压力分布以及气流走向，为底盘导流件、尾翼等空气动力学套件的设计提供参考依据；同时在高校车辆工程专业的曲面建模教学、汽车改装行业的外观套件开发中，这类基础曲面数据也能作为核心参考基底，减少从零开始构建大面的重复工作量。

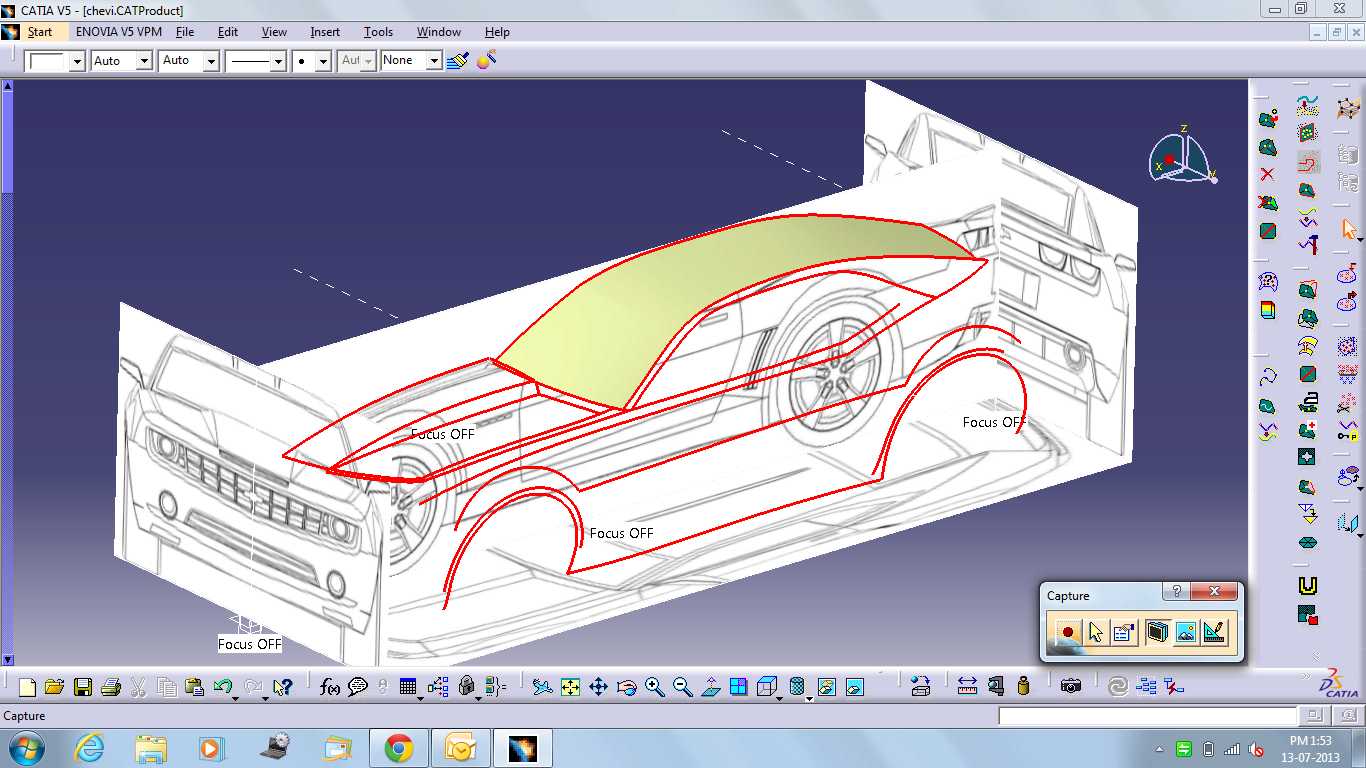

　　设计思路上，整体采用A级曲面的构建逻辑，以车身中心对称面为基准，先搭建主特征大面，通过多段曲率连续的样条曲线勾勒出引擎盖的隆起筋线、车顶的溜背过渡线条、翼子板的外扩轮廓，保证相邻曲面之间达到G2以上的曲率连续，避免光线反射下出现明显的棱线断层，满足量产车外观的光影质感要求。针对科迈罗这类美式肌肉车的造型特征，特意强化了前轮拱上方的隆起曲面、侧裙位置的内收折线以及C柱位置的快背式过渡，在还原经典造型特征的同时，将曲面的拔模角度控制在合理范围内，匹配冲压模具的脱模方向要求，减少后续工艺整改的工作量。

　　从安装边界来看，这套外曲面的整体轮廓严格参考量产车型的尺寸比例搭建，车身宽度方向的曲面边界预留了前后保险杠安装的搭接余量，轮拱位置的曲面曲率匹配常规19-21寸运动轮毂的转向跳动空间，避免轮胎在最大转向角、最大悬架压缩行程下与翼子板发生运动干涉；引擎盖位置的曲面下沿预留了前格栅、大灯总成的安装间隙，曲面内侧预留了3-5mm的结构层厚度空间，用于布置引擎盖内板、加强筋以及隔音棉的安装结构；A柱位置的曲面曲率匹配前挡风玻璃的安装弧度，预留了玻璃胶层、密封胶条的安装厚度，保证玻璃装配后与外曲面的齐平度误差控制在0.5mm以内，满足整车外观的DTS匹配要求。

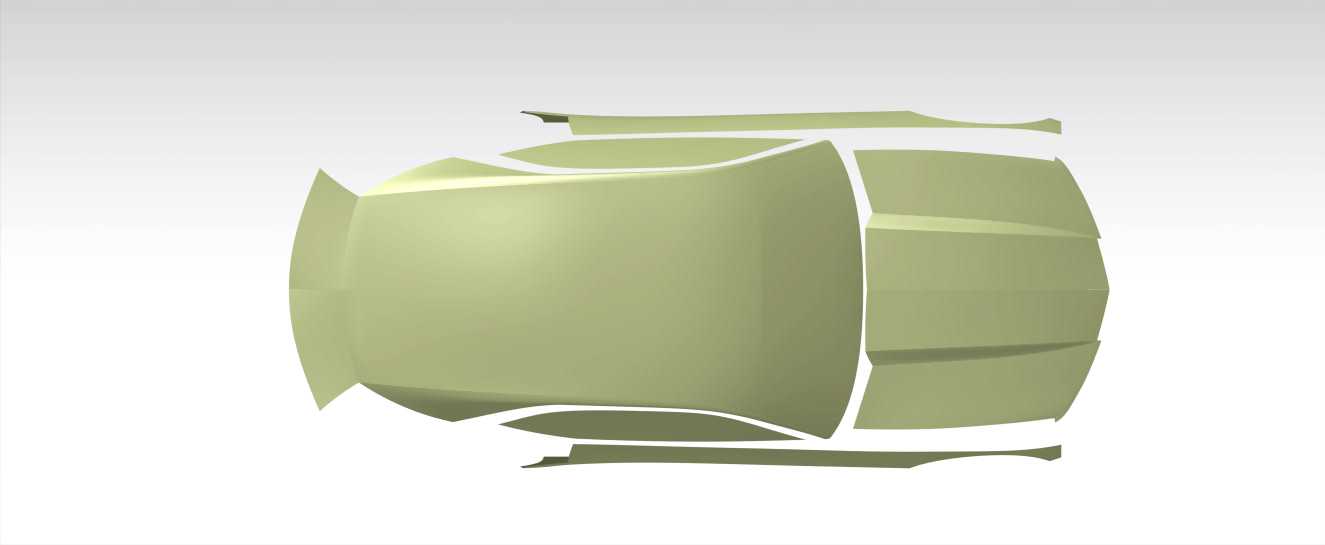

　　在功能特性层面，这套曲面的流线型设计能够有效梳理车侧气流，减少高速行驶时的气流紊流，降低风噪传递到座舱内的水平；曲面的分块线位置特意设置在造型特征的棱线处，既能够隐藏装配间隙带来的视觉瑕疵，也能为后续拆分件的焊接、卡扣安装提供定位基准。针对车身侧面的曲面过渡，特意将腰线位置的曲率变化做了渐进处理，避免冲压过程中因为材料流动不均导致的面品缺陷，同时也能降低日常使用中轻微剐蹭后的漆面修复难度。需要注意的是，这套数据仅为外覆盖件的外观曲面，不包含车身内部的加强结构、底盘安装点以及内外饰的匹配结构，在用于实际开发时需要在此基础上进一步做结构加厚、安装点布置以及工艺可行性分析，结合整车的总布置参数调整曲面的局部细节，才能满足量产落地的要求。
