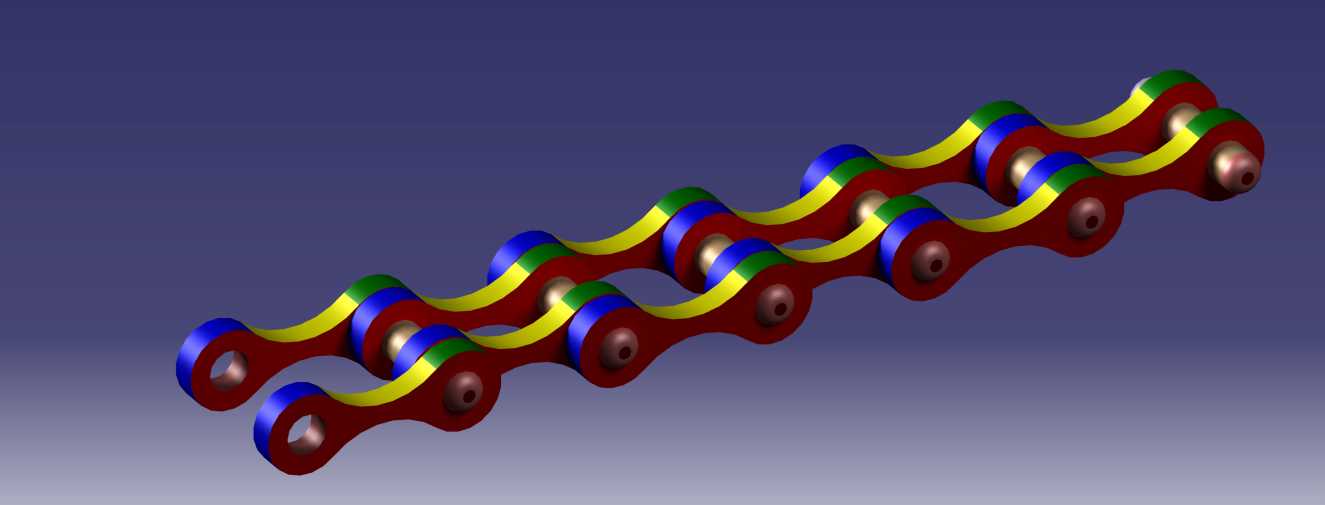

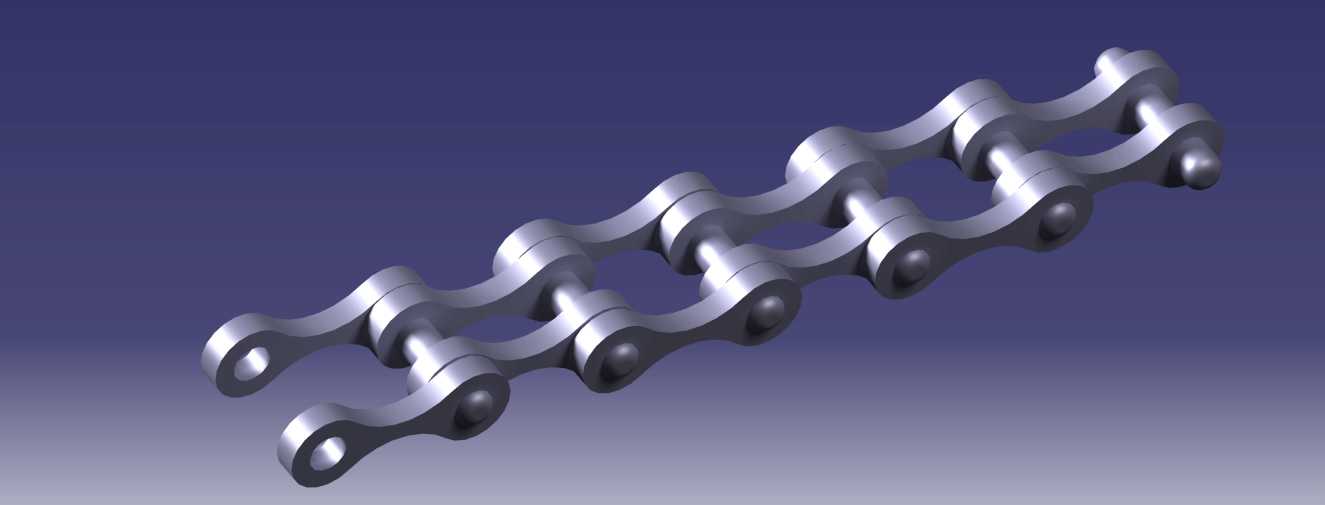

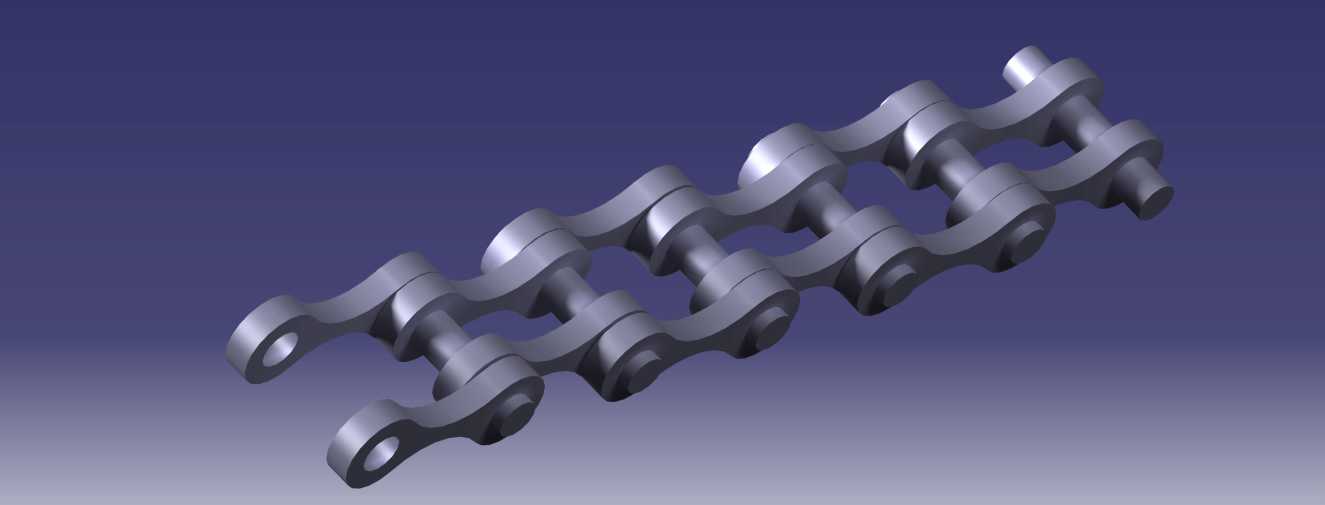

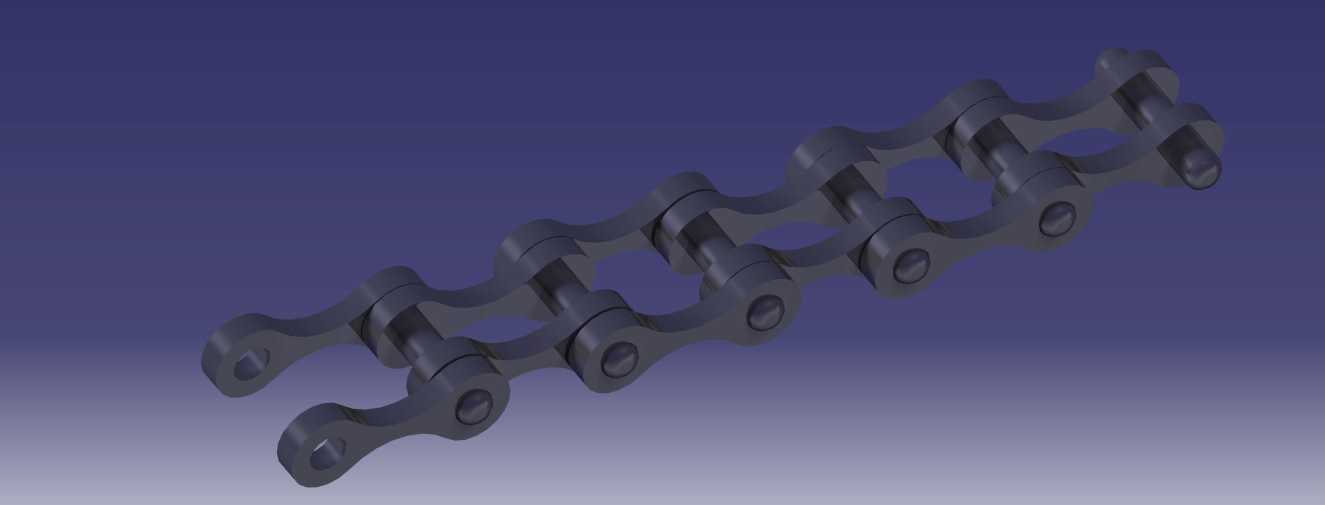

工业传动用多排滚子链条结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:455351
  • 工业传动用多排滚子链条结构
  • 工业传动用多排滚子链条结构
  • 工业传动用多排滚子链条结构
  • 工业传动用多排滚子链条结构

  在各类工业传动场景里,链条是绕性传动的核心承载部件,和带传动相比,它不存在弹性滑动问题,平均传动比精准,张紧力需求更小,对轴的载荷压力更低,能在高温、多尘、油污等恶劣工况下保持稳定传动效率,广泛适配输送线、农机、机床传动副、摩托及工业车辆动力传输、起重牵引机构等场景。这款多排滚子链条的设计,首先从载荷匹配逻辑出发,单排链条的承载能力受限于链板拉伸强度与销轴剪切强度,多排结构通过并联多组链节单元,在不改变单节节距、不增加链轮径向尺寸的前提下,成倍提升额定承载能力,适合重载传动但安装空间径向受限的设备布局。从结构细节来看,每节链节由内链板、外链板、销轴、套筒、滚子五个核心零件组成,内链板与套筒采用过盈配合形成内链节,

  外链板与销轴过盈配合组成外链节,销轴与套筒之间为间隙配合,构成链节的转动副,保证链条绕链轮弯曲时各节可自由偏转;滚子空套在套筒外侧,当链条与链轮轮齿啮合时,滚子与轮齿间形成滚动摩擦,大幅降低啮合过程中的磨损量,同时能缓冲啮合瞬间的冲击载荷。设计过程中首先要确定核心参数节距,节距是相邻链节销轴中心的距离,节距越大单节承载能力越强,但运行时的动载荷、冲击、噪声也会同步提升,因此需要结合传动功率、主动链轮转速、从动轮传动比做动载校核,避免高速工况下选用过大节距导致的多边形效应加剧,引发传动振动与额外动载。多排链条的排距是关键安装边界参数,排距过小会导致各排链节受力不均,排距过大会增加整体宽度尺寸,还会提升链轮的加工精度要求,

  设计时需要保证各排链节的节距误差控制在极小范围内,避免多排受力偏移导致单排过载失效。链板的外形采用8字形结构,这种结构并非随意设计,而是通过等强度计算得出,链板在各个横截面的抗拉强度趋近一致,同时能减轻链条整体重量,降低运行时的惯性力,适配频繁启停、正反转切换的传动场景。安装边界方面,链条的两轴中心距需要控制在合理区间,中心距过小会导致链条绕轮包角过小,同时啮合的轮齿数量少,单齿载荷大易加剧磨损;中心距过大则会导致链条松边垂度过大,运行时易出现抖动、跳齿问题,通常设计时中心距取30-50倍节距,最大不超过80倍节距,同时需要预留张紧调节空间,因为链条运行过程中铰链磨损会导致节距伸长,松边垂度增加,需要通过张紧轮、

  中心距调整结构补偿伸长量,张紧轮通常布置在松边外侧或内侧,张紧力不需要过大,仅需抵消松边垂度即可,避免额外增加轴与轴承的载荷。在实际选型适配时,还要考虑工况系数,比如存在冲击载荷、频繁正反转、多尘环境、高温环境时,需要在额定功率基础上乘以对应的工况系数,预留足够的安全余量,避免链条过早出现疲劳失效、销轴剪断、链板拉断等故障。从建模逻辑来看,做这类链条三维模型时,首先要确定单节链节的各零件尺寸配合关系,保证销轴与套筒的间隙配合量符合实际加工公差,滚子与套筒的转动间隙合理,再通过阵列、装配约束完成多节链节的拼接,同时要模拟链条绕链轮弯曲时的转动角度范围,验证各零件在最大弯曲角度下不存在干涉,尤其是链板与链轮齿侧、相邻链节外链板与内链板之间的间隙,避免实际装配后出现卡滞问题。另外,链条的润滑设计也需要在结构阶段考虑,销轴与套筒的转动副是主要磨损位置,设计时需要预留润滑脂存储空间,或者采用带密封圈的结构,避免粉尘进入摩擦副,同时防止润滑脂流失,延长链条的整体使用寿命。在输送场景使用时,还可以在链节上加装附件,比如弯板、顶板、滚轮等,用来承载输送物料,这时候链条不仅承担传动功能,还作为承载部件,需要额外校核附件与链板的连接强度,保证物料输送过程中不会出现附件脱落、变形等问题。
