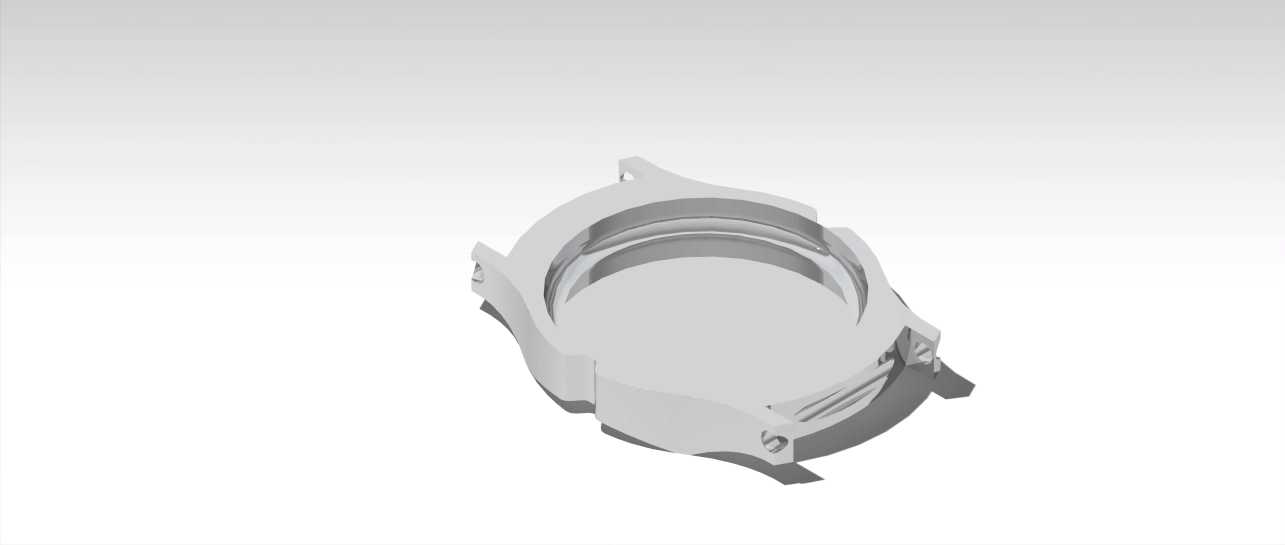

环形卡扣式机械连接基座结构设计

　　这类环形卡扣式连接基座，在轻工自动化输送线、小型机电设备的腔体封装场景里应用十分普遍，日常做设备结构改型时经常会碰到这类零件的设计需求。从实际使用场景来看，它主要承担两个核心作用：一是作为环形腔体的端部定位支撑，给内部的回转类零件提供径向的限位基准，避免运转过程中出现同轴度偏移；二是通过周向均匀分布的卡扣结构，实现相邻构件的快装快拆，不需要额外加装螺栓紧固件，能大幅缩减设备装配和后期维护的拆装时长。

　　设计这类零件的时候，首先要敲定的是内圈的基准直径，这个尺寸必须和内部配合的回转件外径保持严格的公差配合，一般选H7的基孔制公差，既保证装配时的顺畅度，又能控制径向的配合间隙在0.02mm以内，避免运转时出现晃动异响。周向分布的卡扣结构，角度排布要做均匀对称处理，通常会选3到4个卡扣沿圆周等距布置，每个卡扣的悬臂长度要根据材料的弹性模量做校核，比如常用的PA66加玻纤材料，悬臂的厚度控制在1.8到2.5mm之间，既保证卡扣卡入时有足够的变形量，又不会因为反复拆装出现悬臂断裂的问题。

　　从安装边界来看，零件外圈的凸耳结构是主要的受力承载位，每个凸耳上的定位缺口要和设备安装架上的定位凸台做对应匹配，缺口的宽度公差要控制在±0.05mm，安装时能直接卡入定位，不需要额外调整位置，就能保证整个基座和设备机架的同轴度。基座的轴向厚度也要做严格控制，太厚会增加不必要的材料成本，占用设备内部的轴向安装空间，太薄则会降低整体的结构刚性，在设备长期运行的振动环境下容易出现形变，导致卡扣松脱。

　　实际建模过程中，要特别注意卡扣位置的过渡圆角处理，所有的棱角位置都要做R0.5以上的圆角过渡，避免注塑或者机加工过程中出现应力集中，导致零件受力时从棱角位置开裂。内圈的环形台阶面是和密封件配合的位置，这个面的表面粗糙度要控制在Ra1.6以内，保证和橡胶密封圈贴合时不会出现缝隙，避免腔体内部的润滑脂或者介质出现渗漏。周向的卡扣卡合面要做15度的导入斜角，装配时相邻构件可以顺着斜角自动滑入卡合位置，降低装配时的对位难度，哪怕是人工手动装配，也不需要额外的工具就能完成卡装。

　　这类零件在小型食品包装设备的辊道端部、家用小型电机的端盖连接、办公自动化设备的走纸机构定位座上都有大量应用，设计时还要考虑不同使用场景的耐温需求，如果是用在靠近设备发热源的位置，材料要选耐温等级更高的PBT材质，卡扣的悬臂厚度要适当增加0.3到0.5mm，避免高温下材料变软导致卡合力下降。如果是用在有轻微腐蚀的工况环境，还要在零件表面做相应的钝化或者喷塑处理，建模时要预留出表面处理的涂层厚度，一般单边预留0.05mm的余量，避免表面处理后配合尺寸出现超差。

　　从结构受力的角度分析，设备运行时产生的径向载荷会通过内圈传递到外圈的凸耳安装位，所以在凸耳和主体环形结构的连接位置，要做加强筋结构处理，筋的厚度选主体壁厚的0.7倍左右，既不会在注塑时出现缩痕，又能有效提升连接位置的结构强度，避免长期受载后凸耳出现断裂。卡扣的卡合深度也要做合理控制，一般卡合量控制在1.2到1.8mm之间，卡合量太小容易在振动环境下松脱，卡合量太大则会导致拆卸时需要的力过大，甚至拆卸时直接掰断卡扣。

　　做三维建模的时候，要优先用参数化的建模思路，把内圈直径、卡扣数量、卡扣悬臂尺寸、凸耳位置这些核心尺寸都设为可调整参数，后续遇到不同规格的同类型零件设计时，只需要修改对应的参数就能快速生成新的模型，大幅提升设计效率。建模完成后还要做简单的干涉检查，模拟卡扣卡合的整个行程，确认卡扣变形过程中不会和相邻构件出现干涉，卡合到位后卡扣的贴合面能完全接触，保证卡合的可靠性。
