CATIA平台立体凸起标识建模设计方案

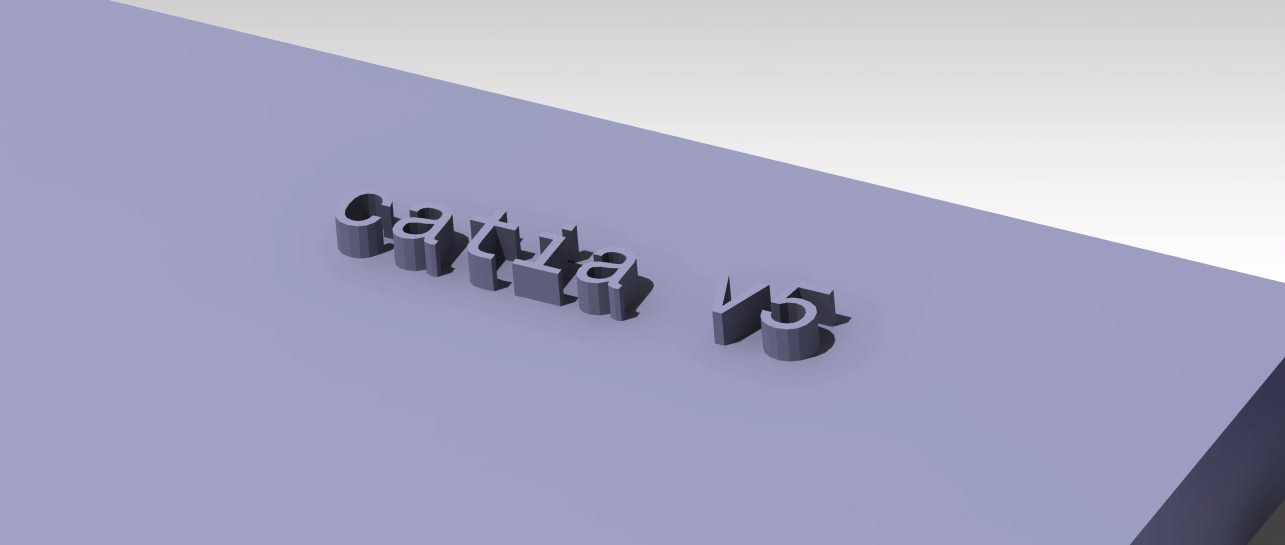

　　在机械装备的外观标识、产品铭牌、操作面板字符设计环节，立体凸起文本是兼顾辨识度、触感反馈与耐用性的常用结构形式，这类结构常应用在设备操作指引标识、品牌logo展示区域、工装夹具定位标记位等场景，相比平面印刷字符，立体凸起结构不会因长期摩擦、油污侵蚀出现脱落模糊问题，在车间复杂作业环境下能长期保持清晰可读的状态。本次建模的立体文本结构，采用实体拉伸结合曲面贴合的设计思路，首先完成基准平面上的字符轮廓草绘，针对不同字符的笔画结构做等距偏移处理，避免窄小笔画在加工环节出现断刀、填充不足的问题，字符凸起高度根据应用场景的安装空间做适配调整，常规设备外表面标识的凸起高度控制在1.2mm-2.5mm区间，既保证手指触摸时有明确的凹凸触感，

　　又不会因凸起过高在设备转运、装配过程中发生磕碰掉角。建模过程中需要重点处理字符与安装基面的贴合过渡，当安装面为平面时，直接对草绘轮廓做垂直拉伸即可，若安装面为弧面、斜面等异形曲面，则需要将拉伸后的字符实体做曲面投影变形，保证字符底面与安装基面完全贴合，无悬空缝隙，避免后续装配出现粘接不牢、焊接缝隙藏污纳垢的问题。字符的边角位置统一做R0.2-R0.5mm的圆角过渡，一方面是消除加工应力集中，避免凸起字符受外力撞击时从根部断裂，另一方面也能减少清洁死角，车间环境下的油污、粉尘不会堆积在字符的尖锐边角处，日常维护擦拭时更容易清理干净。从安装边界来看，这类立体字符的排布需要预留足够的边缘安全距离，

　　单组字符距离安装面的边缘至少保留3mm以上的平整区域，若字符需要通过粘接方式固定，该预留区域可作为压合定位的基准面，保证粘接压力均匀分布；若采用一体化铣削加工，预留边缘也能避免加工时刀具走到工件边缘出现崩边问题。针对不同的加工工艺，建模时的参数调整逻辑也有区别，采用CNC铣削加工的字符，笔画宽度最小不能小于1mm，否则小直径刀具加工时刚性不足，容易出现断刀、字符笔画变形的问题；采用注塑成型的字符，需要在字符根部添加0.1mm的拔模斜度，方便模具脱模，避免字符侧面出现拉伤、缺料的缺陷；采用3D打印制作的字符，则可以适当缩小笔画宽度，同时将字符与基面做一体化布尔运算，减少打印支撑的添加量，降低后处理的打磨工作量。在实际设备应用中，

　　这类立体文本还常和表面阳极氧化、喷塑工艺结合，字符凸起的顶面可以做差异化的颜色处理，比如设备本体为哑光灰色时，字符顶面做黑色或者亮银色处理，进一步提升视觉辨识度，操作人员在光线不足的车间环境下也能快速识别标识内容。建模时还要考虑字符的间距排布，相邻字符的间距不小于单个字符笔画宽度的1/2，避免间距过小导致加工后字符连为一体，出现识别错误，同时字符的整体排版要和安装面的尺寸比例协调，不能出现字符过大超出安装面、或者字符过小集中在局部区域的问题。对于需要经常接触摩擦的操作面板位置的立体字符，还可以在字符顶面做微纹理处理，增加手指触摸时的摩擦力，戴劳保手套操作时也能清晰分辨字符边界，不会出现误触的问题。整个建模过程全程关联参数，后续如果需要调整字符内容、凸起高度、圆角大小，只需要修改对应参数即可快速更新模型，不需要重新绘制轮廓草绘，能大幅提升同类型标识结构的设计效率，适配不同设备型号的标识定制需求。
