三层金属置物收纳架结构设计

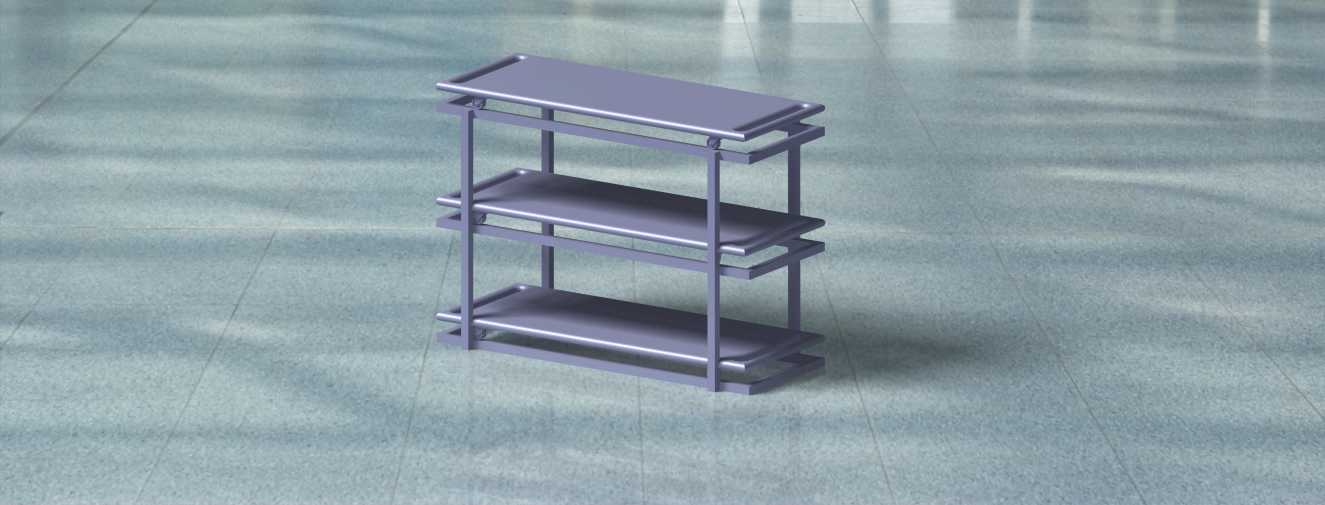

　　这款三层落地式金属置物架的设计，首先围绕日常储物场景的实际使用需求展开，常见应用场景涵盖家庭玄关鞋物收纳、车间工具辅料临时存放、实验室耗材分类摆放、商铺小件货品陈列等，不同场景下的载荷需求、空间适配要求都在结构设计阶段做了对应考量。从结构功能来看，三层水平置物板采用等间距排布，层间预留的高度可适配常规鞋履、盒装工具、小型包装货品的放置需求，不会出现层间高度不足导致高件物品无法放入的问题，同时也不会因层间距过大造成竖向空间的浪费。整体框架采用圆管立柱搭配侧边横向连接杆的结构，立柱作为主要的承重传力构件，从底部直接延伸至顶层，中间无拼接断点，可将每层置物板传递的竖向载荷均匀传导至底部支撑端，避免局部应力集中导致的框架变形。

　　侧边的横向连接杆除了增强框架整体的抗扭刚度外，还可对置物板起到侧向限位作用，防止置物板在受侧向推力时出现移位脱落的问题。置物板的边缘做了翻边处理，一方面提升了板件自身的抗弯强度，同等板材厚度下翻边结构可大幅降低板件中部受载后的下挠量，另一方面翻边形成的挡边可避免放置在板面上的小件物品从侧边滑落。底部的支撑结构做了横向延伸设计，增大了整体的支撑跨度，即使顶层放置偏重的物品，整体结构的抗倾覆能力也能满足日常使用要求，不会出现轻微触碰就侧翻的情况。设计过程中首先确定了整体的安装边界尺寸，整体宽度控制在适配常规玄关、工位侧边的窄空间需求，深度可满足常规鞋履、小型工具盒的放置深度要求，整体高度适配成年人站立时的取物高度，

　　无需踮脚或过度弯腰即可拿到各层放置的物品，符合人机工程学的取物操作要求。结构连接部位采用插接搭配紧固件固定的方式，既可以保证各构件之间的连接强度，也能在运输过程中实现拆分包装，降低包装体积，减少运输成本，现场组装时无需复杂的专用工具，按照装配顺序即可快速完成拼装。在细节处理上，所有金属构件的外露边缘都做了圆角钝化处理，避免组装和使用过程中尖锐边角划伤操作人员，框架的底部可搭配防滑脚垫，既可以避免金属框架直接接触地面造成地面刮擦，也能增大架体与地面的摩擦力，进一步提升放置稳定性。每层置物板的承载能力经过结构校核，可满足日常场景下的均布载荷使用需求，不会出现正常使用下的结构失效问题。整体结构没有多余的装饰性构件，

　　全部构件都承担对应的结构功能，在保证结构强度和使用功能的前提下尽可能简化构件形态，降低加工制造的难度，适合批量冲压、弯折加工生产，构件的通用性较强，不同层的连接杆、置物板可实现互换，降低生产过程中的物料管理难度和售后配件的储备成本。
