海军水雷处置潜艇三维设计作品

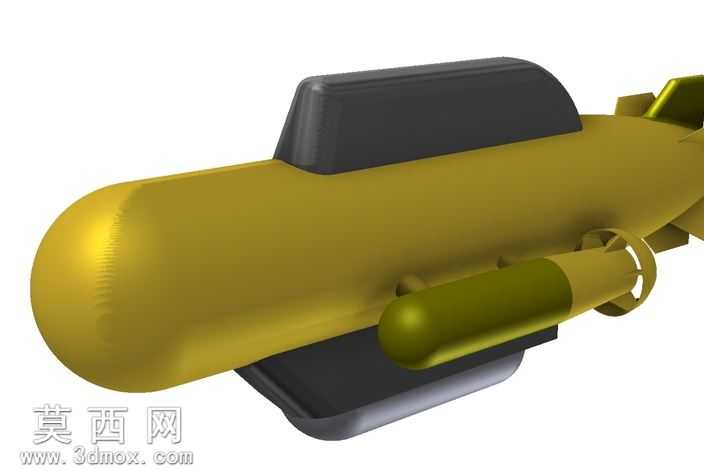

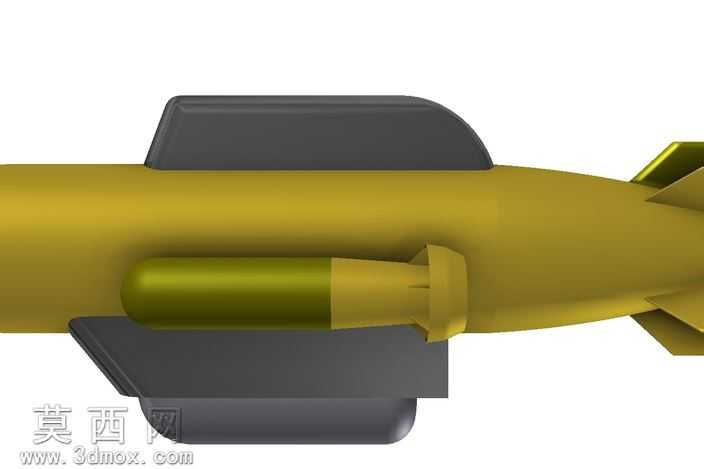

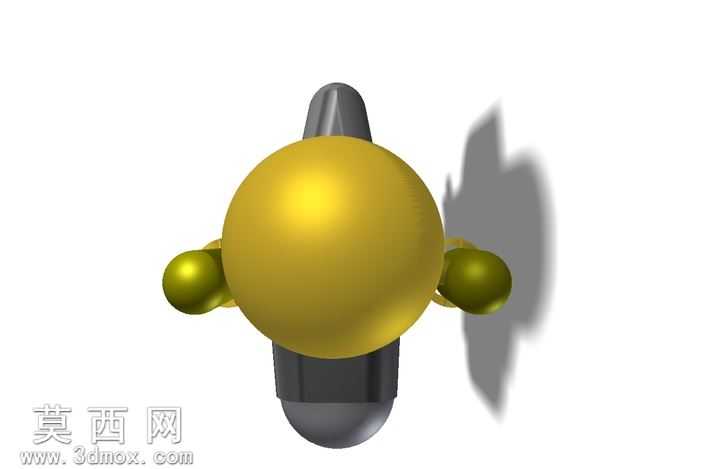

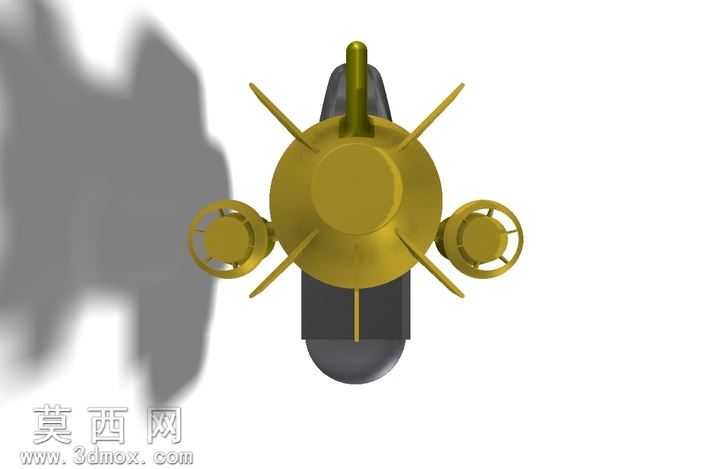

本作品为水下特种作业用途的水雷处置潜艇三维模型，整体建模过程遵循军工水下装备的设计逻辑，首先完成主体耐压艇体的曲面构建，采用大直径长圆柱加椭球形艏部的经典潜艇线型，保证水下航行的低阻特性，建模时严格控制曲面曲率连续性，避免出现曲面褶皱影响后续流体仿真的精度。艇体上部设置一体化成型的指挥台围壳，采用低阻流线型轮廓，围壳与主艇体的衔接处做了圆弧过渡处理，减少水下航行时的涡流噪声。艇体下部挂载专用的水雷处置作业模块，模块外壳同样采用耐压曲面设计，与主艇体通过标准化挂架结构连接，挂架部分做了加强筋结构建模，保证挂载结构的力学强度，作业模块前端设置半球形探测端，内置水雷探测相关的传感器安装位结构。艇体艉部设置导管螺旋桨推进结构，导管与桨叶的配合间隙经过精准参数化设定，同时艉部布置多片稳定翼面，翼面采用对称翼型设计，保证水下航行的航向稳定性。材质渲染方面，主艇体采用哑光军黄色金属漆面材质，模拟海军特种作业装备的防腐涂层质感，指挥台围壳与下部挂载模块采用深灰色哑光耐压材质，区分不同功能舱段的材质属性，螺旋桨导管采用金属原色质感，突出推进部件的金属属性，所有材质均添加了细微的颗粒质感，模拟真实装备长期在水下作业的表面使用痕迹，避免渲染效果过于塑料化。结构设计上，整体模型区分主艇体、指挥围壳、挂载作业模块、推进系统、艉翼五个独立的结构模块，各模块之间保留了合理的装配间隙，符合实际装备的装配逻辑，可直接用于后续的装配干涉检查、结构力学仿真以及水下航行性能模拟等后续工作，建模过程中所有特征均采用参数化驱动，可根据实际作业需求调整艇体尺寸、挂载模块规格等参数，具备较高的二次修改便利性。
