汽车排气消音器结构三维设计

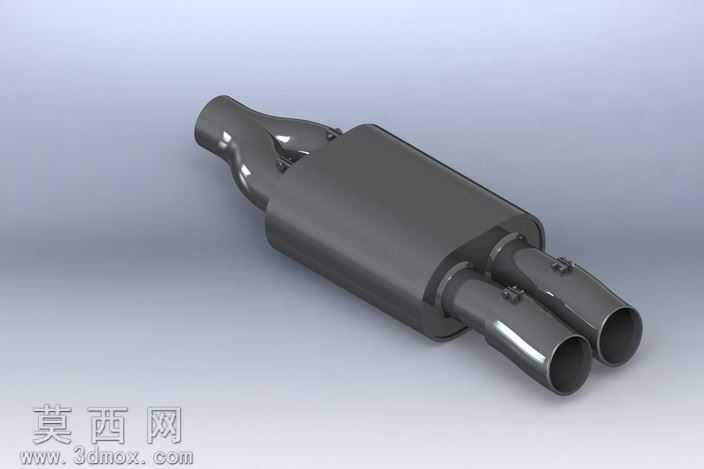

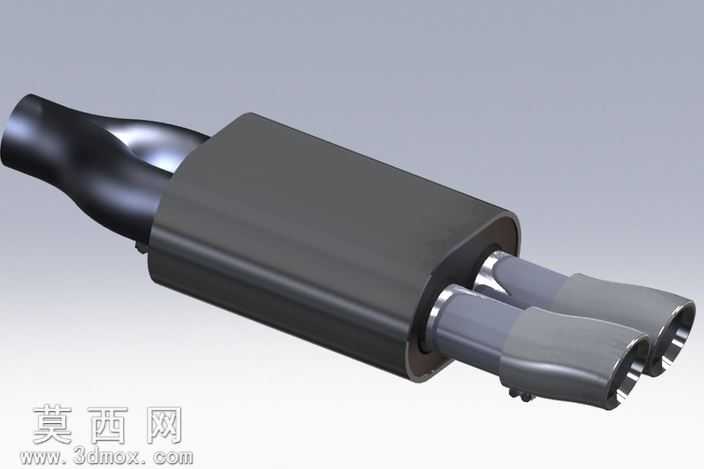

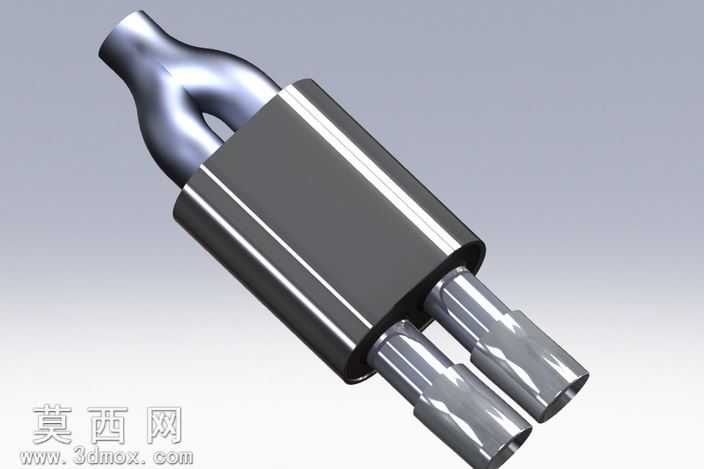

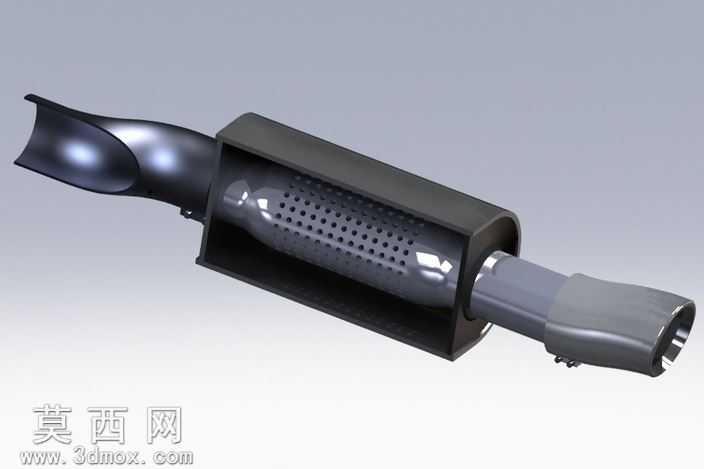

本作品为汽车排气系统核心消音组件的三维建模设计，整体采用主流三维参数化建模软件完成全结构搭建，建模过程严格遵循汽车排气部件的实际工程比例，还原了消音器从进气端到出气端的完整结构形态。外观层面，进气端采用流线型扩张管口设计，曲面过渡顺滑无棱角，通过曲面放样、曲率连续调整保证管口的流体导向属性，出气端采用等径连接端口，预留了与后续排气管道对接的装配限位结构，符合实车装配的对接逻辑。内部核心消音结构为穿孔式消音管，建模时精准还原了管身均匀排布的密集通孔，孔位间距、孔径大小均参照通用消音器的声学设计参数设置，穿孔区域覆盖消音管中段的有效消音区间，外部包裹的消音腔体采用矩形圆角外壳设计，外壳与内部穿孔管之间预留了填充消音棉的空腔结构，两端通过环形端盖实现密封固定，端盖与管件的连接位置做了圆角过渡处理，避免应力集中问题。材质渲染阶段，针对不同部件匹配对应材质属性：进气端、出气端金属管件采用哑光黑耐高温金属材质，调整金属粗糙度、反射参数还原铸铁排气件的真实质感，内部穿孔管采用亮面抛光金属材质，突出金属管壁的光滑反光特性，外部消音外壳采用磨砂黑耐高温涂层材质，区分内外部件的材质差异，整体渲染采用柔和的影棚布光，多角度展示结构的同时清晰呈现不同部件的材质区别。设计思路上，该结构以抗性消音与阻性消音结合为核心逻辑，通过穿孔管的声波干涉、空腔的声波反射、消音棉的声波吸收共同实现排气降噪效果，建模过程中所有结构均做了可参数化调整设置，可根据不同排量车型的排气需求调整管径、穿孔率、腔体长度等参数，适配不同车型的排气系统匹配需求，整体结构无冗余设计，所有部件均满足实际开模生产的工艺要求，不存在倒扣、壁厚不均等生产缺陷。
