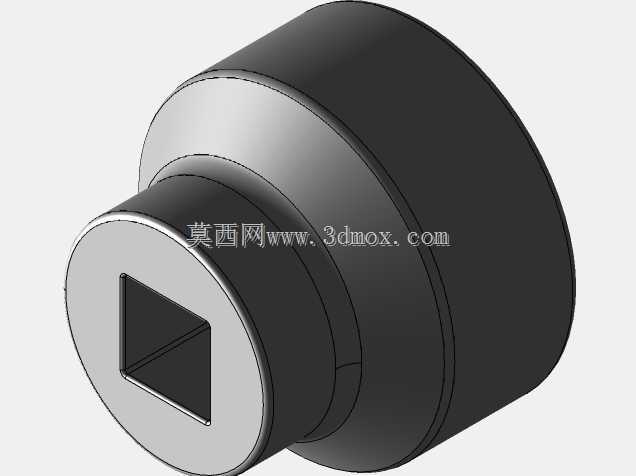

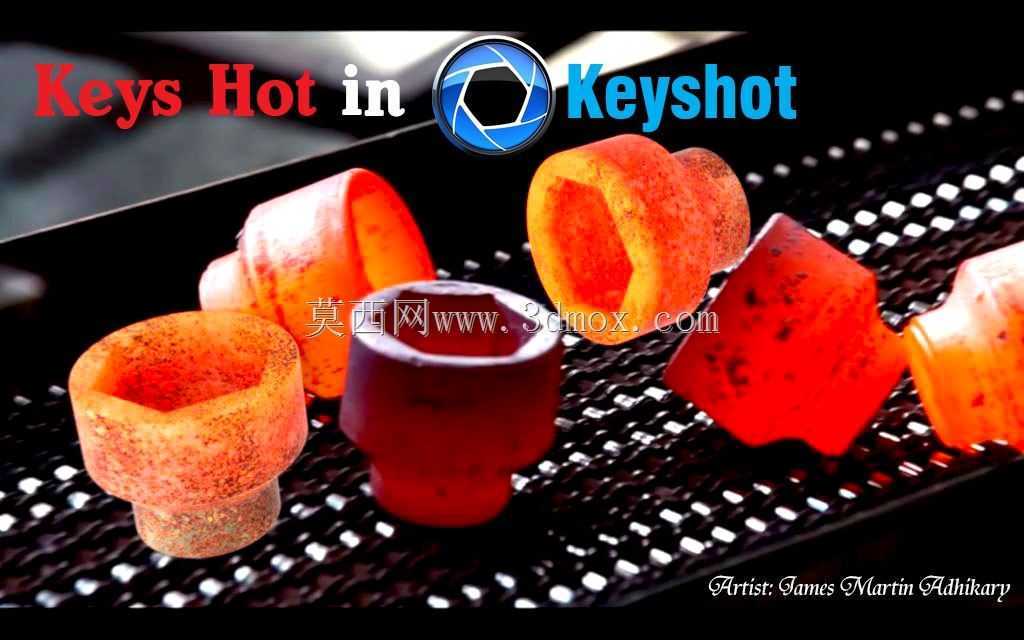

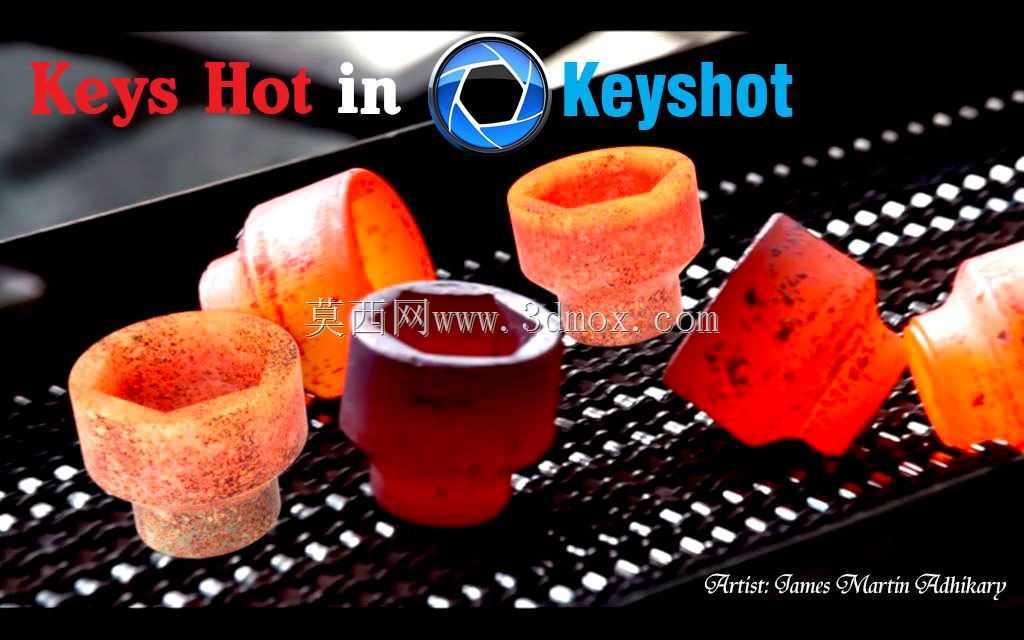

  在设备运维、机械装配、产线检修等一线作业场景中,紧固件拆装是占比最高的基础操作,套筒扳手作为扭矩传递的核心执行工具,其结构合理性直接决定作业效率与操作安全性。不同于开口扳手、活动扳手的接触面局限,这类套筒构件采用内六角嵌套式结构,能完全包覆螺栓或螺母的六个受力面,扭矩传递过程中不会出现边角滑脱、棱边磨损的问题,尤其适用于大扭矩拧紧、深位紧固件操作、狭窄空间拆装等常规工具无法适配的工况。

  从结构设计逻辑来看,套筒的核心受力区域集中在内腔六角工作面与驱动方孔的衔接部位,建模阶段需要重点把控两个配合面的形位公差:内腔六角的对边尺寸需严格匹配对应规格螺栓的外接圆公差,单边预留0.1-0.2mm的操作间隙,既保证套筒能顺利套入紧固件,又不会因间隙过大造成受力时接触面应力集中;驱动端的方孔尺寸需匹配标准棘轮扳手、扭力扳手的驱动方头公差,孔壁设置的钢珠定位卡槽深度控制在0.8-1.2mm,确保驱动工具连接后无径向晃动,扭矩传递无空程。

  针对不同作业场景的受力需求,套筒的壁厚设计需要做差异化处理:常规手动作业的标准套筒,壁厚控制在3-5mm即可满足普通钢材的强度要求,而用于冲击扳手作业的重型套筒,需要在六角棱边位置做加厚处理,壁厚提升至6-8mm,同时在棱边与外圆的衔接处做R2-R3的圆角过渡,避免冲击载荷下出现应力开裂。套筒的外圆并非规则圆柱结构,靠近驱动端的位置会设计一圈滚花或防滑凹槽,方便徒手调整套筒位置时增加摩擦力,深孔作业用的加长套筒还会在外圆中段做直径收窄处理,减少与周边构件的干涉,同时保证整体结构的抗扭刚度。

  从安装边界与适配性来看,单规格套筒仅能对应单一尺寸的外六角紧固件,因此整套工具会按照螺栓规格序列做尺寸梯度设计,从最小的M4螺栓对应7mm对边尺寸,到M24螺栓对应36mm对边尺寸,每个规格的套筒总长度控制在25-50mm区间,加长型套筒长度可延伸至100-150mm,适配不同深度的安装位。驱动方孔的尺寸也会随套筒规格匹配升级,10mm以下对边尺寸的套筒采用1/4英寸驱动方头,10-20mm规格采用3/8英寸驱动方头,20mm以上大规格套筒采用1/2英寸及以上驱动方头,确保不同扭矩等级下驱动连接部位的强度匹配。

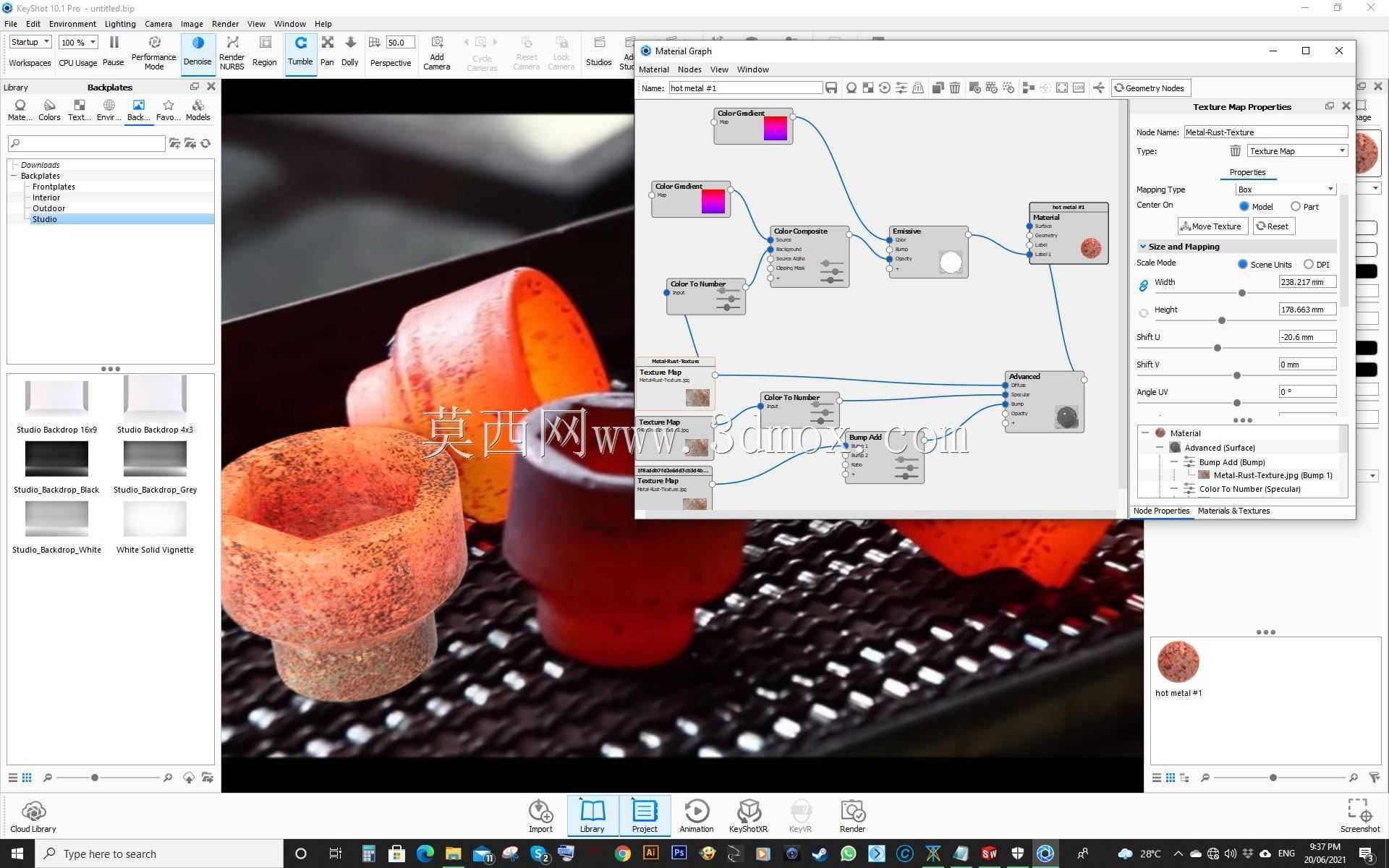

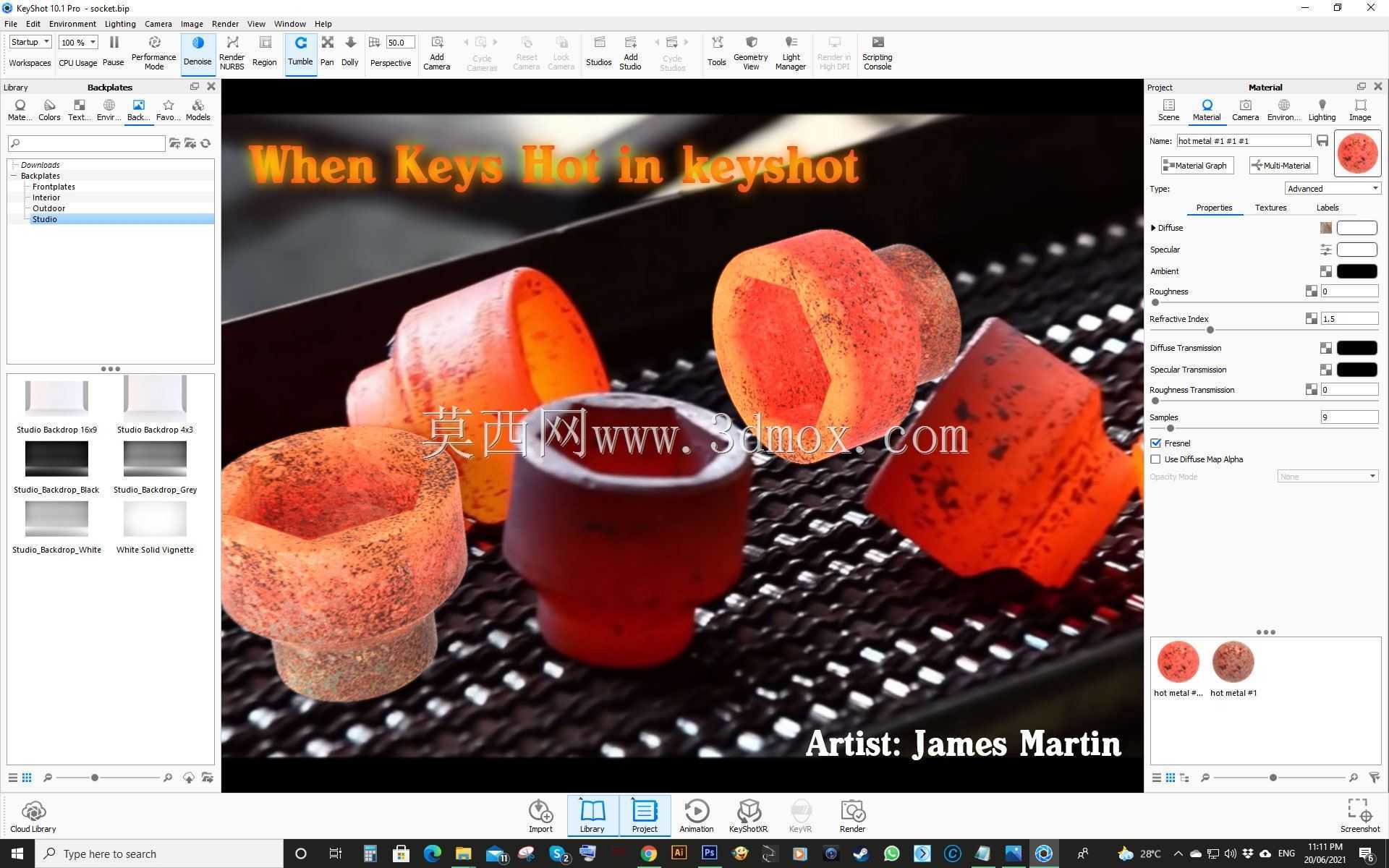

  建模过程中需要重点验证结构的受力合理性,通过模拟额定扭矩下的应力分布,确认六角棱边、方孔卡槽等应力集中区域的最大应力低于材料的屈服强度,若采用锻压成型工艺生产,还需要在结构转角处预留足够的拔模斜度,外表面的脱模斜度控制在1°-1.5°,内腔六角的脱模斜度不超过0.5°,避免成型后内腔尺寸出现锥度影响配合精度。表面处理层面,这类金属套筒通常会做发黑或镀铬处理,建模时不需要额外添加涂层结构,仅需保证基体表面的粗糙度要求,与紧固件接触的内腔工作面粗糙度控制在Ra1.6以内,减少反复拆装过程中的接触面磨损,延长工具使用寿命。

  在实际产线应用中,这类套筒除了配合手动扳手使用,还可搭配扭力扳手用于有明确扭矩要求的装配工位,比如设备法兰连接、轴承端盖固定、发动机缸盖螺栓拧紧等场景,套筒的同轴度误差需要控制在0.1mm以内,避免扭矩传递过程中出现偏载,导致螺栓受力不均出现断裂或滑牙。针对部分特殊工位的受限空间,还可在套筒基础上衍生出万向接头结构、薄壁结构等变体,但核心的六角受力面、驱动方孔的配合公差逻辑保持一致,所有尺寸边界都需要符合手动工具的相关行业标准,确保不同品牌的驱动工具、紧固件都能实现通用互换。
