25W内热式电烙铁热仿真结构设计

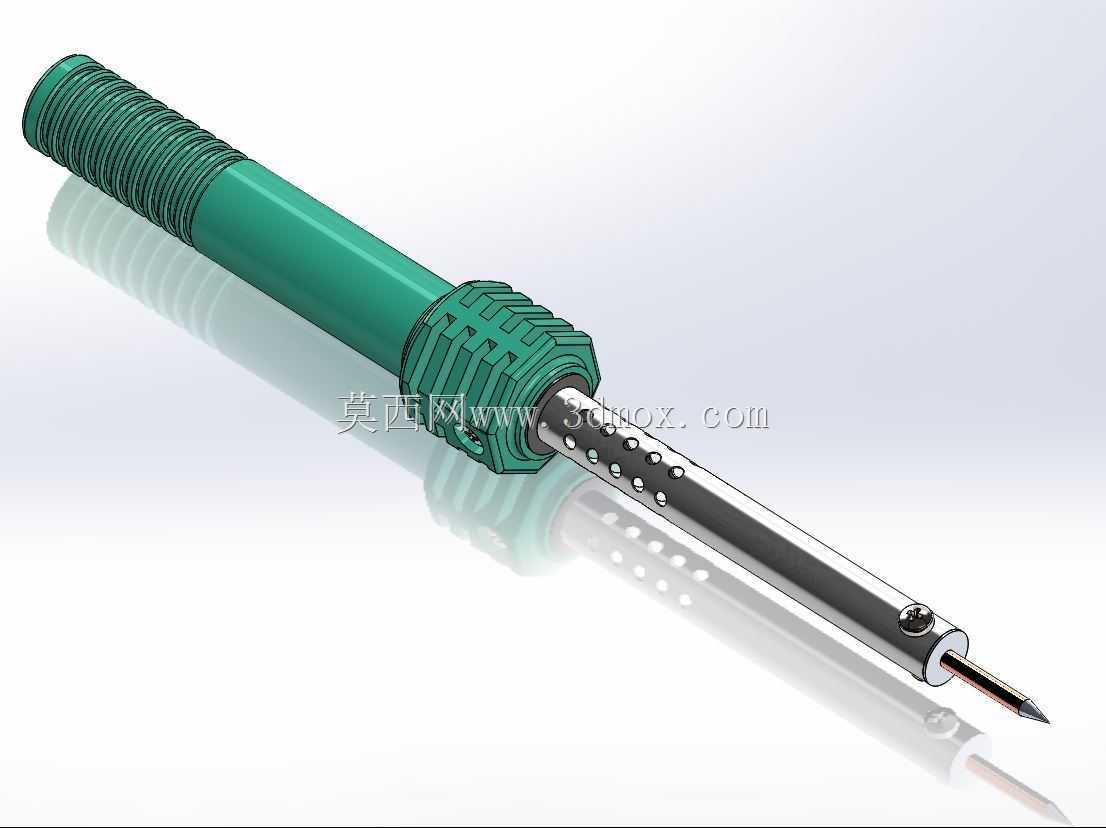

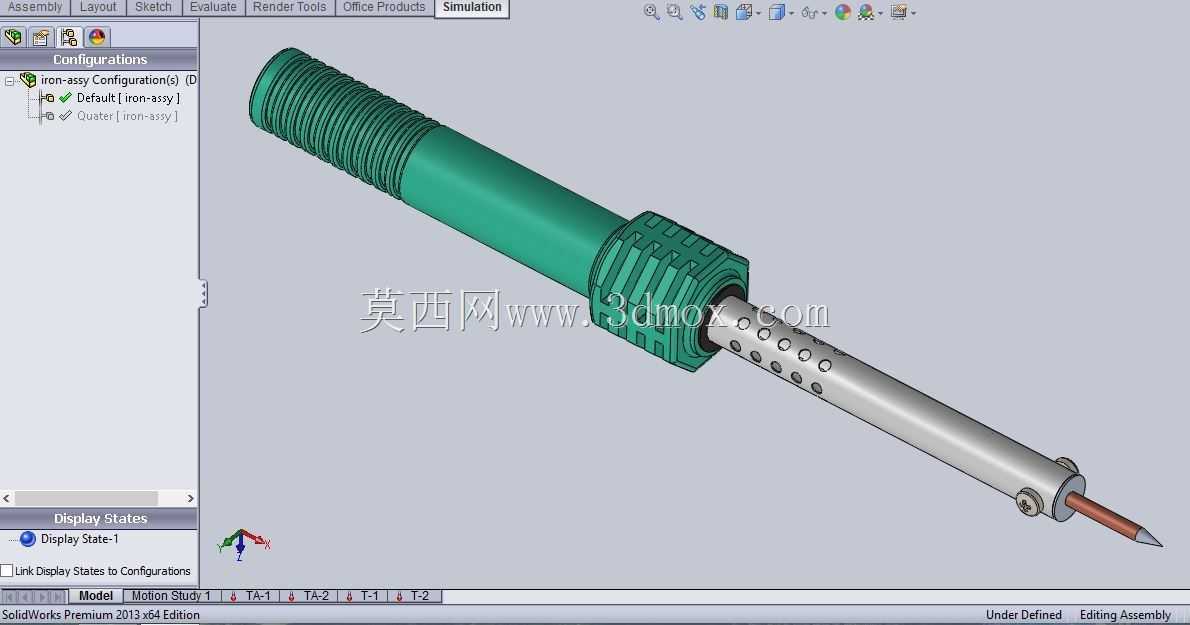

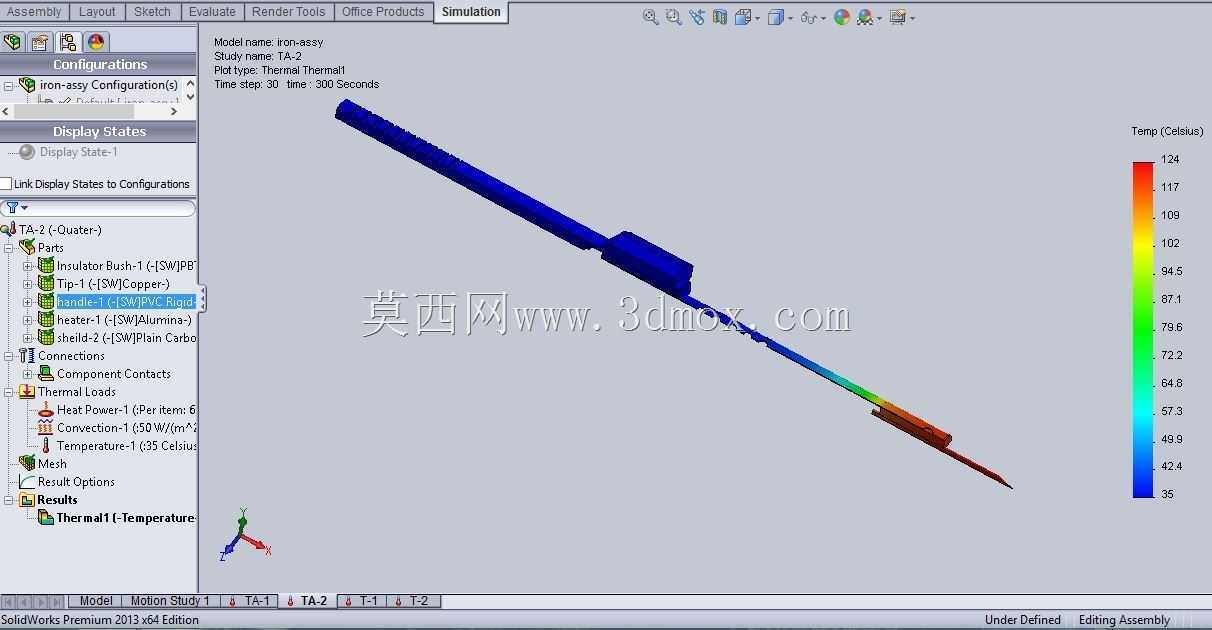

　　在电子装联、五金小件焊接、线束搪锡这类常规作业场景里，25W功率等级的电烙铁是工位上最常见的手持作业工具，这类功率规格的烙铁刚好适配小尺寸焊盘、细径导线、薄铜片焊件的焊接需求，既不会因为功率过大烫坏PCB基材或精密电子元件，也不会因为功率不足导致焊锡熔化不充分形成虚焊缺陷。做这款烙铁的三维结构设计时，最先要敲定的是发热芯到烙铁头的热传导路径，从热仿真云图能看到，温度梯度从发热段向烙铁头尖端逐步过渡，手柄握持段的温度被控制在安全区间，避免长时间作业时出现烫手感。设计过程中先确定烙铁头的伸出长度，总长控制在常规手持操作的舒适区间，发热芯嵌套在不锈钢护套管内部，护套管和手柄衔接的位置做了隔热台阶，减少热量向手柄方向的传导损失。

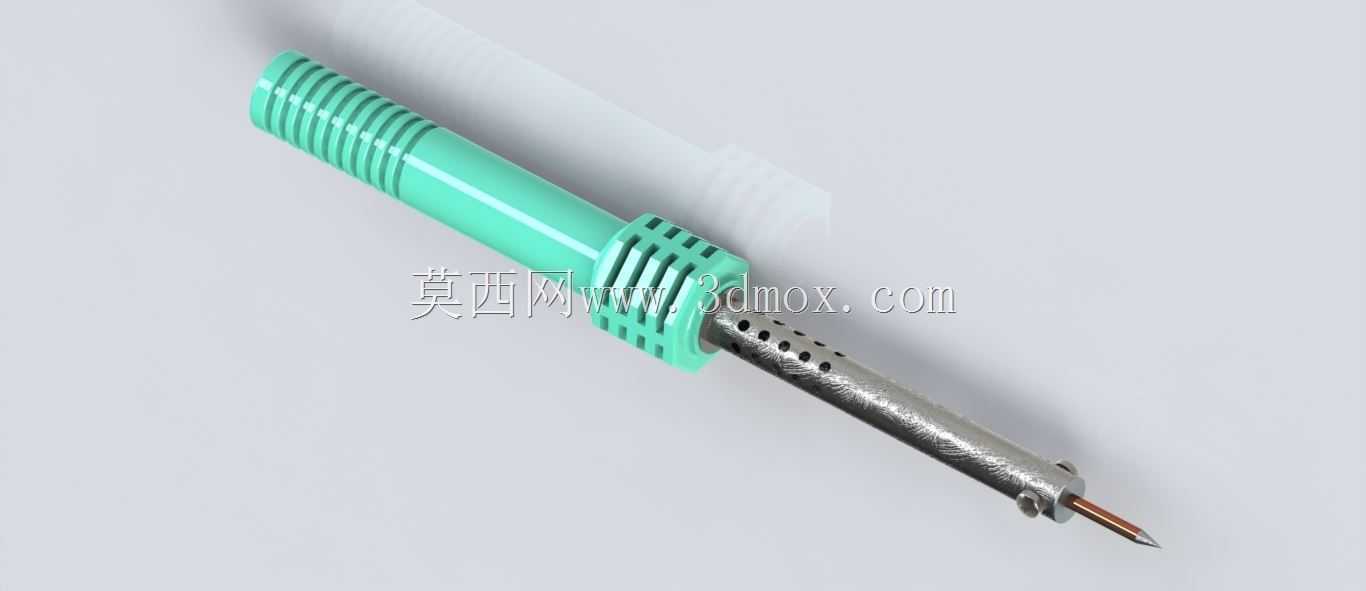

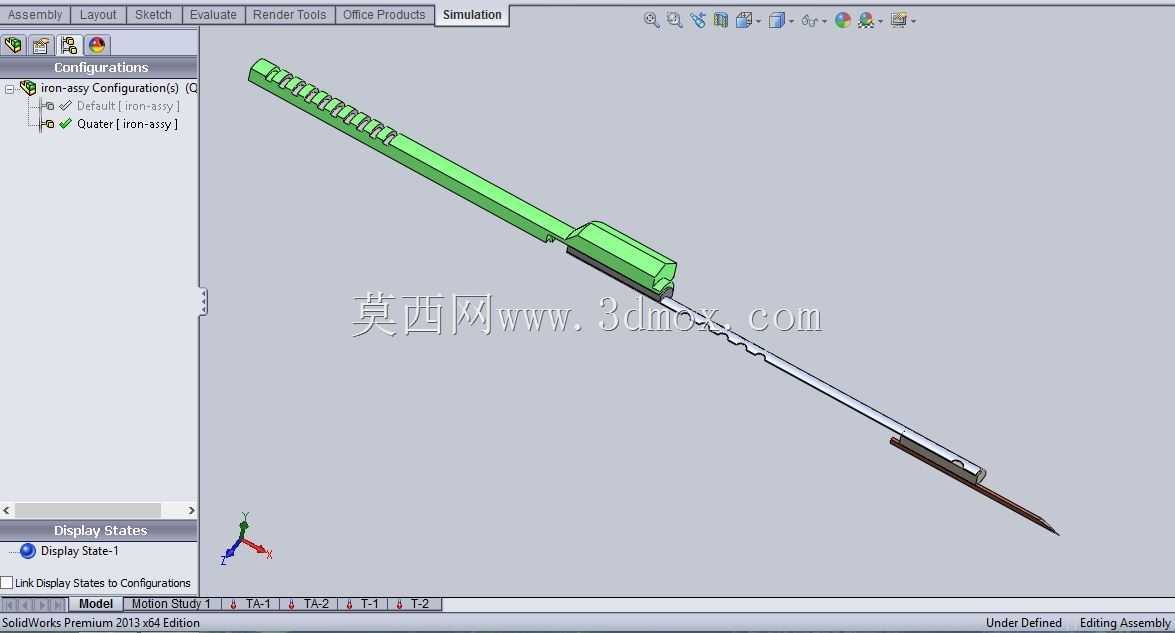

　　手柄部分采用圆柱渐变造型，直径从衔接处向尾端逐步收窄，适配不同手型的握持习惯，表面预留防滑纹理的设计位置，作业时不容易打滑。从安装边界来看，发热芯的接线端从手柄内部空腔走线，尾端预留电源线出线孔，出线位置做防弯折护套结构，避免频繁弯折导致电源线内部铜丝断裂。热仿真分析阶段重点验证了稳态工作时的温度分布，烙铁头尖端工作温度稳定在焊锡熔化的合理区间，发热段到手柄衔接处的温度降到人手可长时间接触的范围，热传递路径上的各部件材料选择也做了匹配：烙铁头采用导热系数高的铜基材质做基体，表面做镀铁层处理提升耐磨性能，护套管采用低热导率的不锈钢材质减少径向散热，手柄采用耐高温工程塑料，兼顾隔热性能和结构强度。实际作业时，

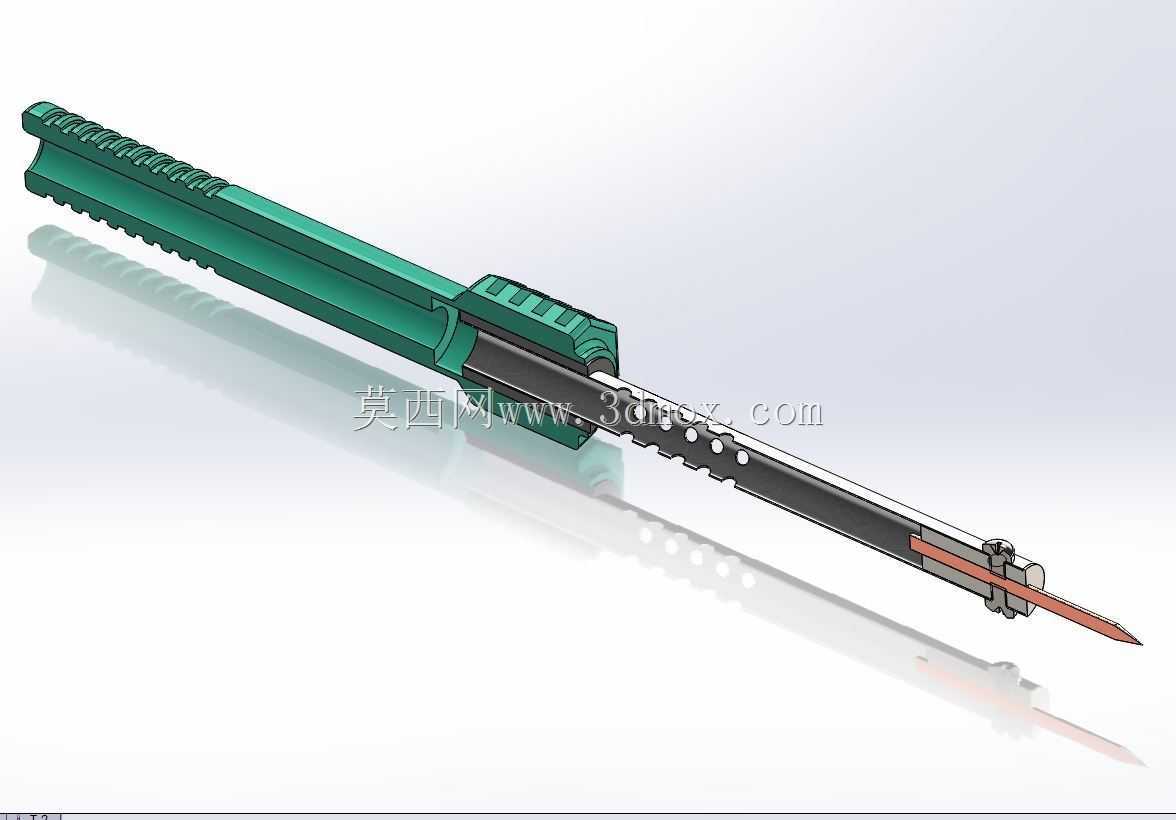

　　这款烙铁可以完成0805及以下封装的表贴元件焊接、直径1mm以下的单股铜导线搪锡、薄铜皮搭接焊接等常见工序，手柄的重心设计在靠近握持位置，长时间手持作业不容易产生疲劳感。结构设计时还考虑了易损件更换的便利性，烙铁头和发热芯采用插拔式配合结构，松开护套管的固定螺母就可以快速更换不同头型的烙铁头，适配尖焊、拖焊、面接触焊接等不同作业需求。热仿真过程中也对不同环境温度下的温度响应做了验证，常温环境下从通电到尖端达到工作温度的时间控制在合理范围，不需要过长的预热等待，连续工作三小时的工况下，手柄外表面最高温度不会超出人体耐受阈值，电源线和手柄衔接处的温度也不会加速线缆绝缘层的老化。各部件的配合公差做了严格控制，发热芯和护套管之间预留微小的空气隔热层，既减少热量径向散失，也避免不同材料热膨胀系数不同导致的装配卡滞问题。
