数控加工紧固零件工装夹具装配结构

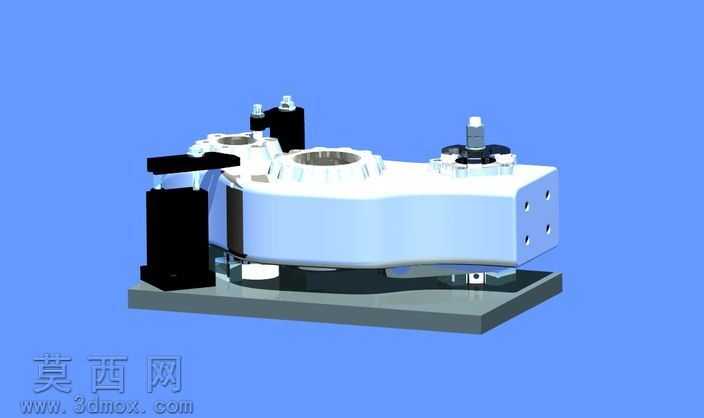

该三维模型为面向数控加工场景的紧固零件加工工装夹具装配结构，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计公差规范，对每一处装配配合面都做了精准的尺寸约束，保证各部件之间的装配关系完全符合实际生产的工装装配逻辑。模型渲染阶段采用哑光金属材质模拟底座与支撑立柱的铸铁材质属性，对夹具的活动压块、定位销等功能部件赋予了调质钢的材质质感，通过环境光遮蔽效果强化了各部件之间的层级关系，蓝色背景的渲染设置能够清晰凸显工装的整体轮廓与结构细节，方便使用者快速识别各功能模块的位置与形态。从结构设计来看，该工装采用分体式底座作为承载基础，底座上设置了多组定位安装孔位，可适配不同规格紧固零件的装夹需求；左侧设置了立式支撑压紧组件，通过黑色立柱搭配横向压块的结构实现零件侧向的压紧固定，压块与立柱之间设置了可调连接结构，可根据待加工零件的高度灵活调整压紧位置；中部设置了零件定位承托结构，能够与待加工紧固零件的基准面完全贴合，保证加工过程中的定位精度；右侧设置了带多孔位的定位立板，可配合定位销实现零件的周向限位，避免加工过程中零件出现转动偏移；顶部设置了多组螺栓压紧组件，能够从垂直方向对零件施加稳定的压紧力，保证加工过程中零件不会出现窜动。设计思路上，该工装围绕紧固零件的加工工序需求展开，充分考虑了数控加工过程中切削力的承载需求，所有压紧部件的布局都避开了刀具的加工路径，既保证了装夹的稳定性，又不会对加工过程造成干涉；同时各可调结构的设计让工装具备一定的通用性，可适配同系列不同尺寸的紧固零件装夹，降低了生产过程中的工装制作成本，整体结构紧凑，功能分区清晰，完全符合机械加工工装的实用化设计要求。
