Solidworks场景融合趣味3D创意装置展示

　　这类虚实结合的三维创意呈现，核心是打通虚拟建模空间与真实拍摄场景的视觉边界，在工业设计的方案预演、产品展示环节有着很实际的应用参考价值。很多时候做非标设备的方案汇报，单纯输出三维渲染图很难让非技术背景的客户直观感知设备的实际尺寸、操作空间与现场摆放效果，把建好的设备三维模型按照真实拍摄的透视角度、光影参数匹配到实景照片中，就能快速生成接近真实落地效果的预览画面，比纯渲染图的说服力强很多。

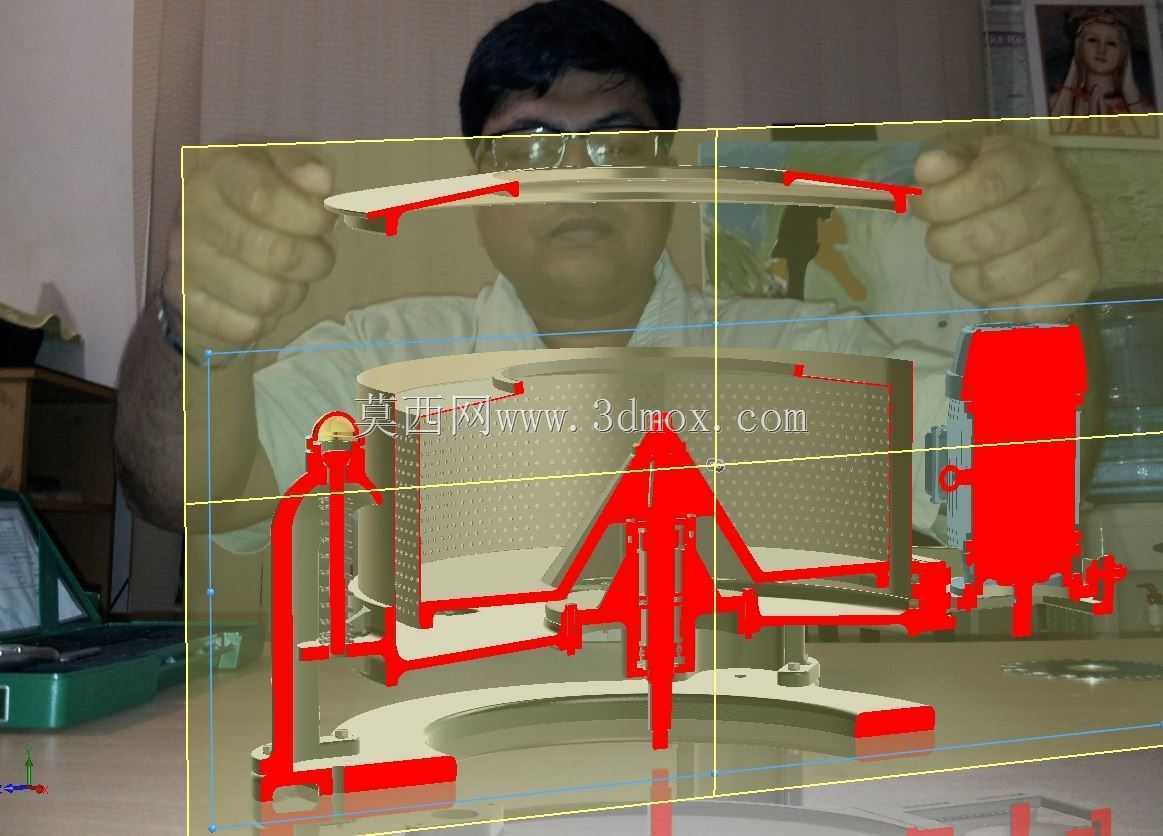

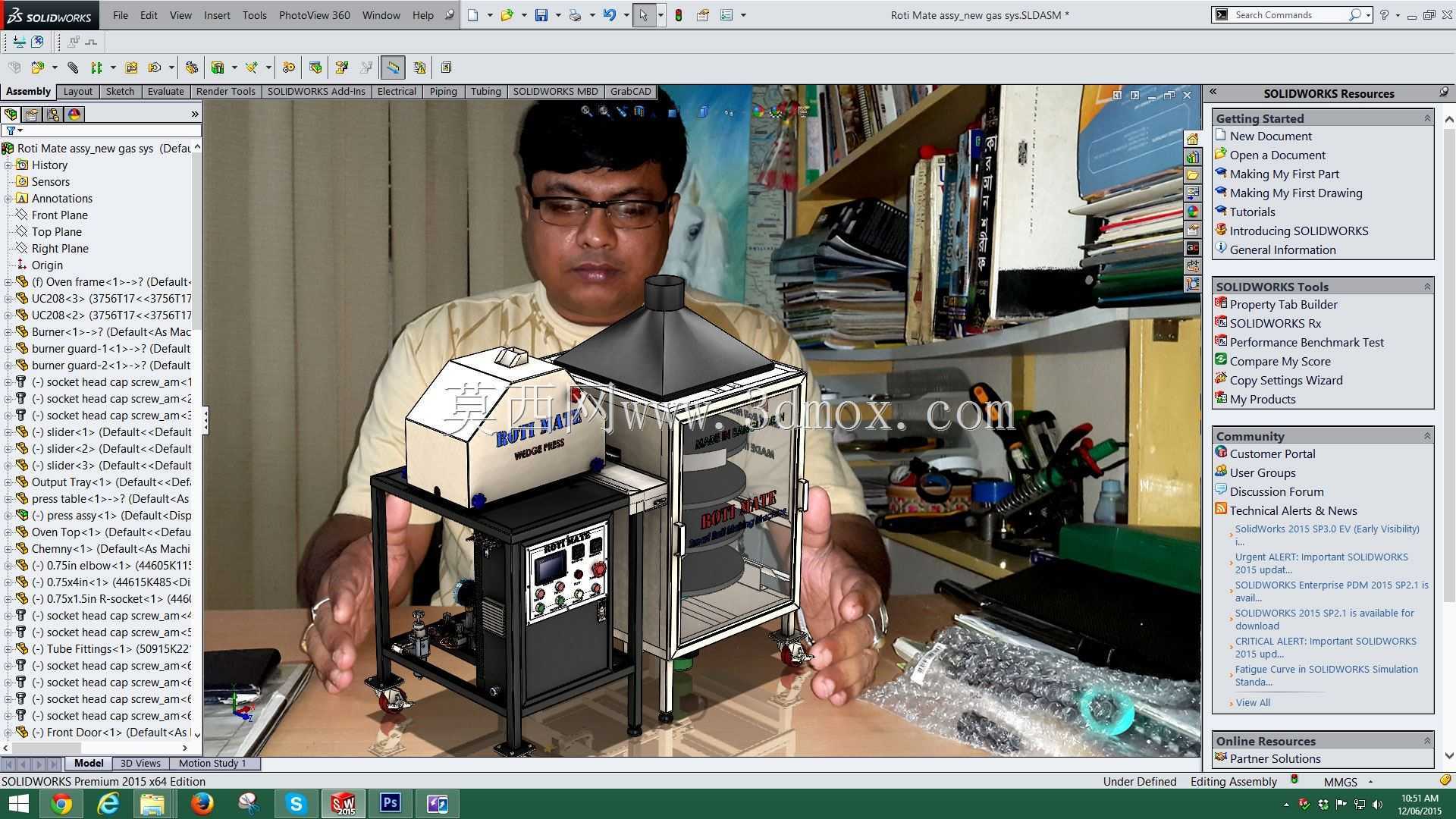

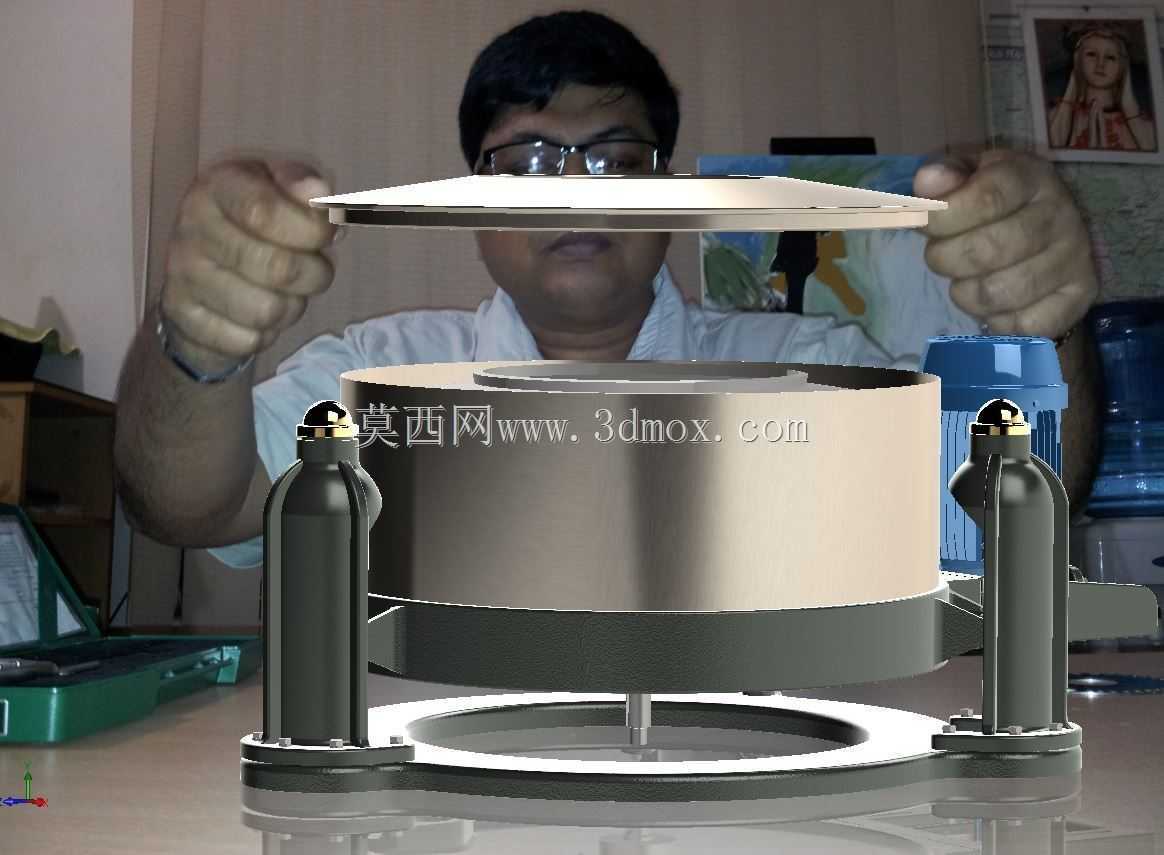

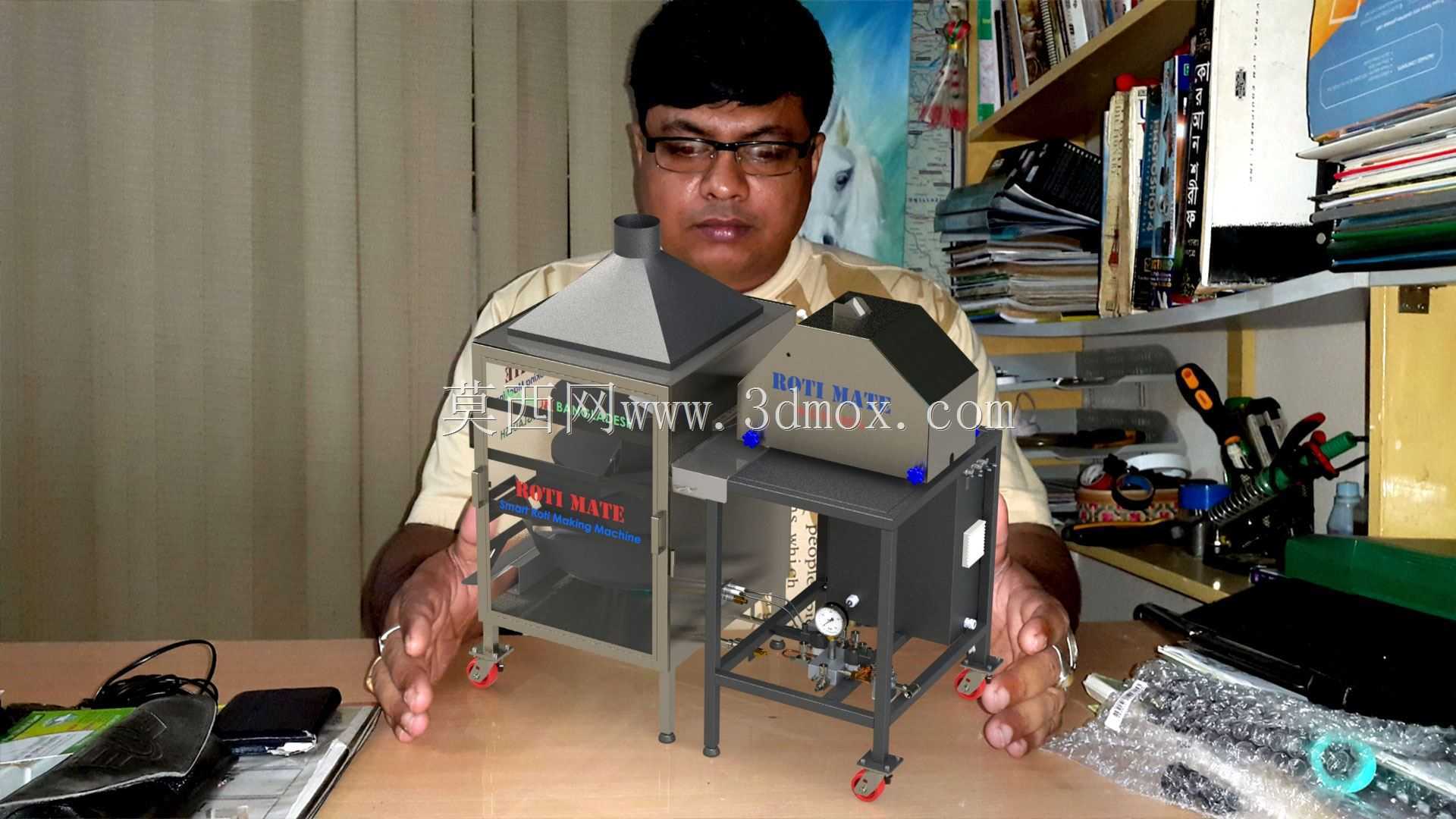

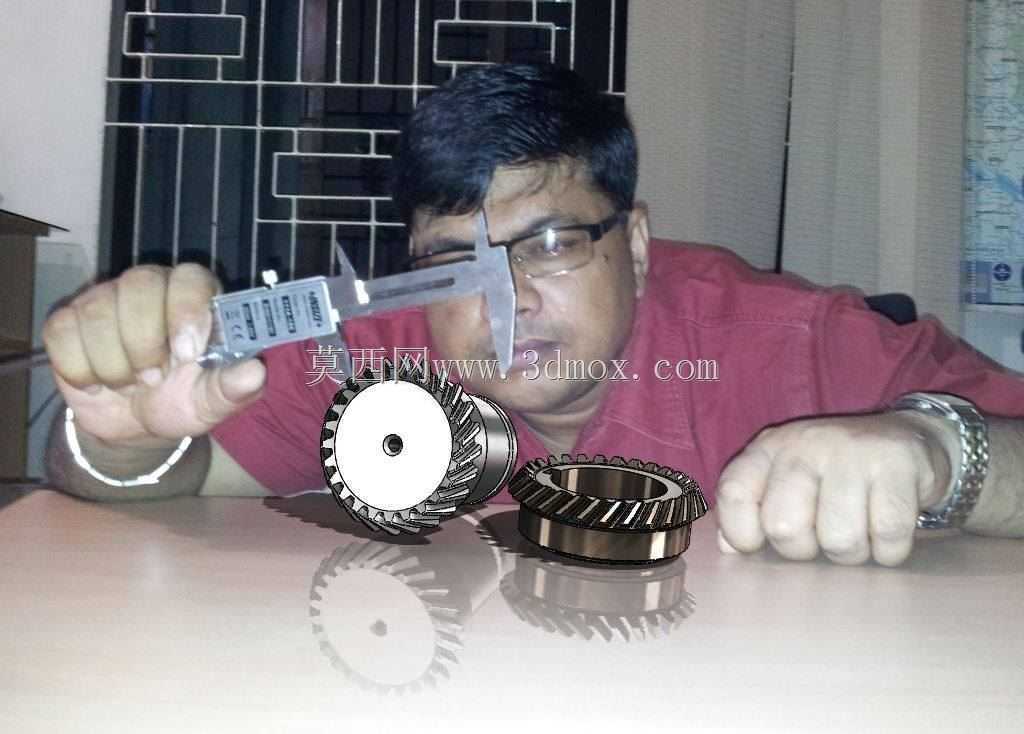

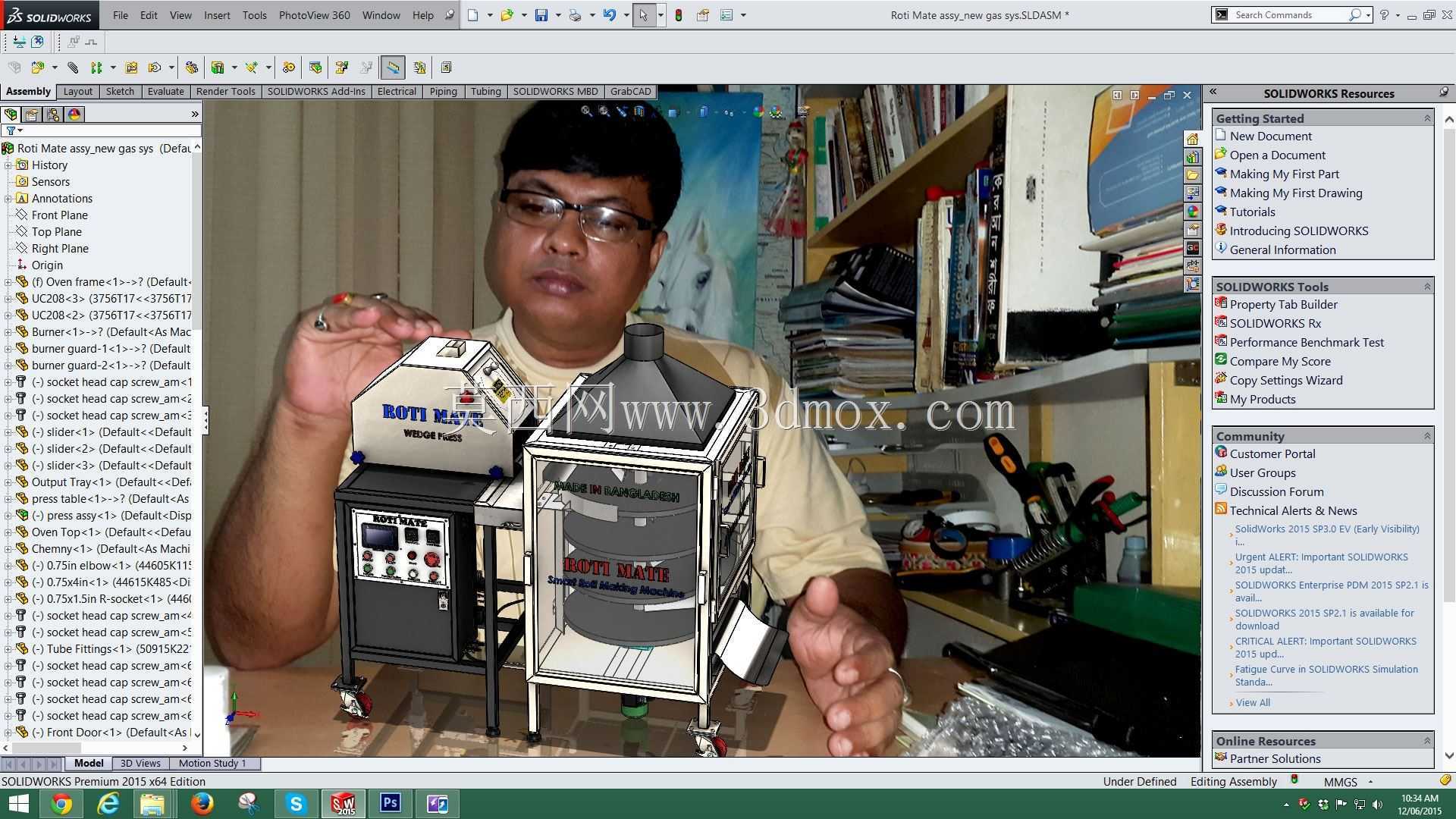

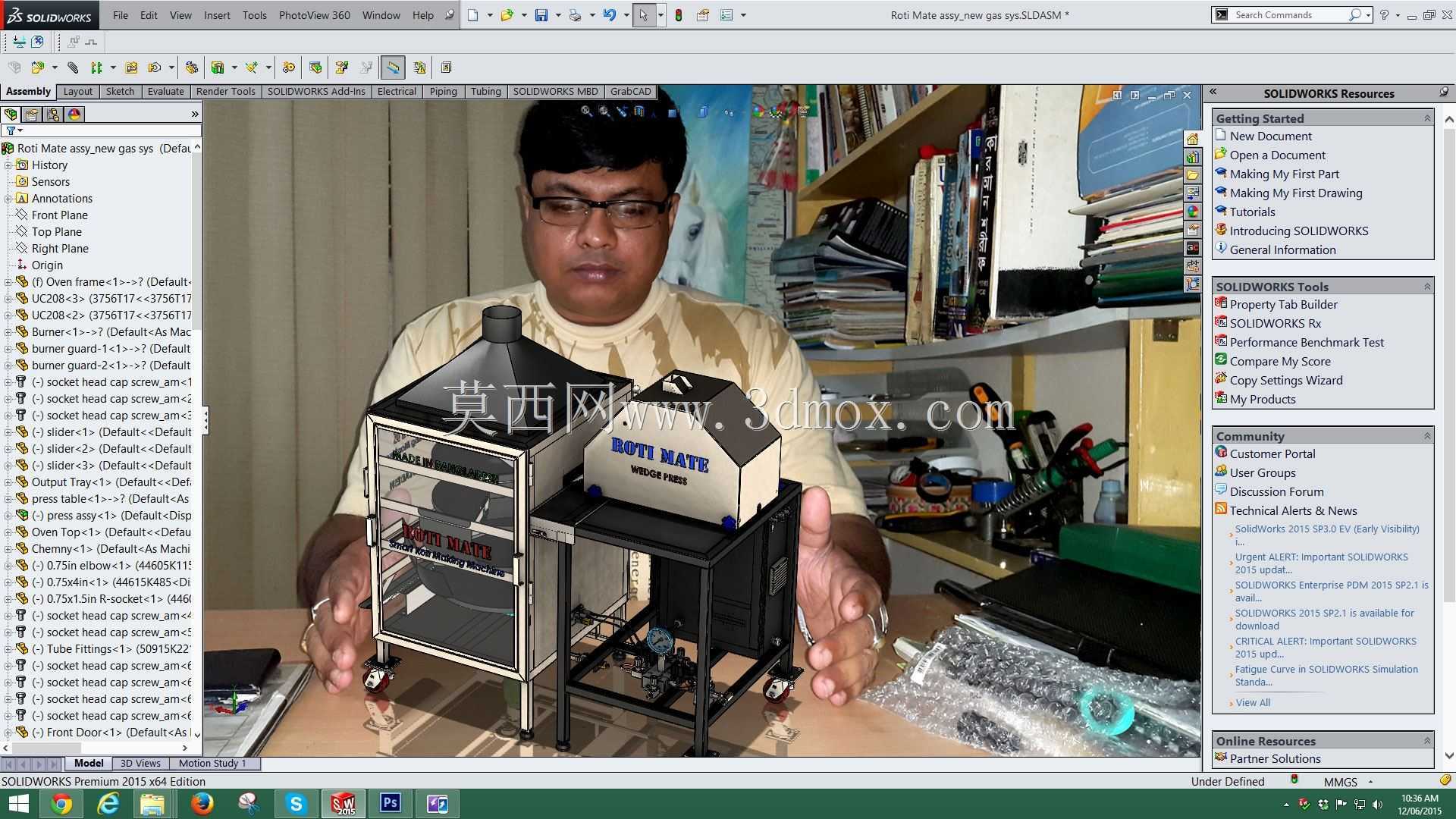

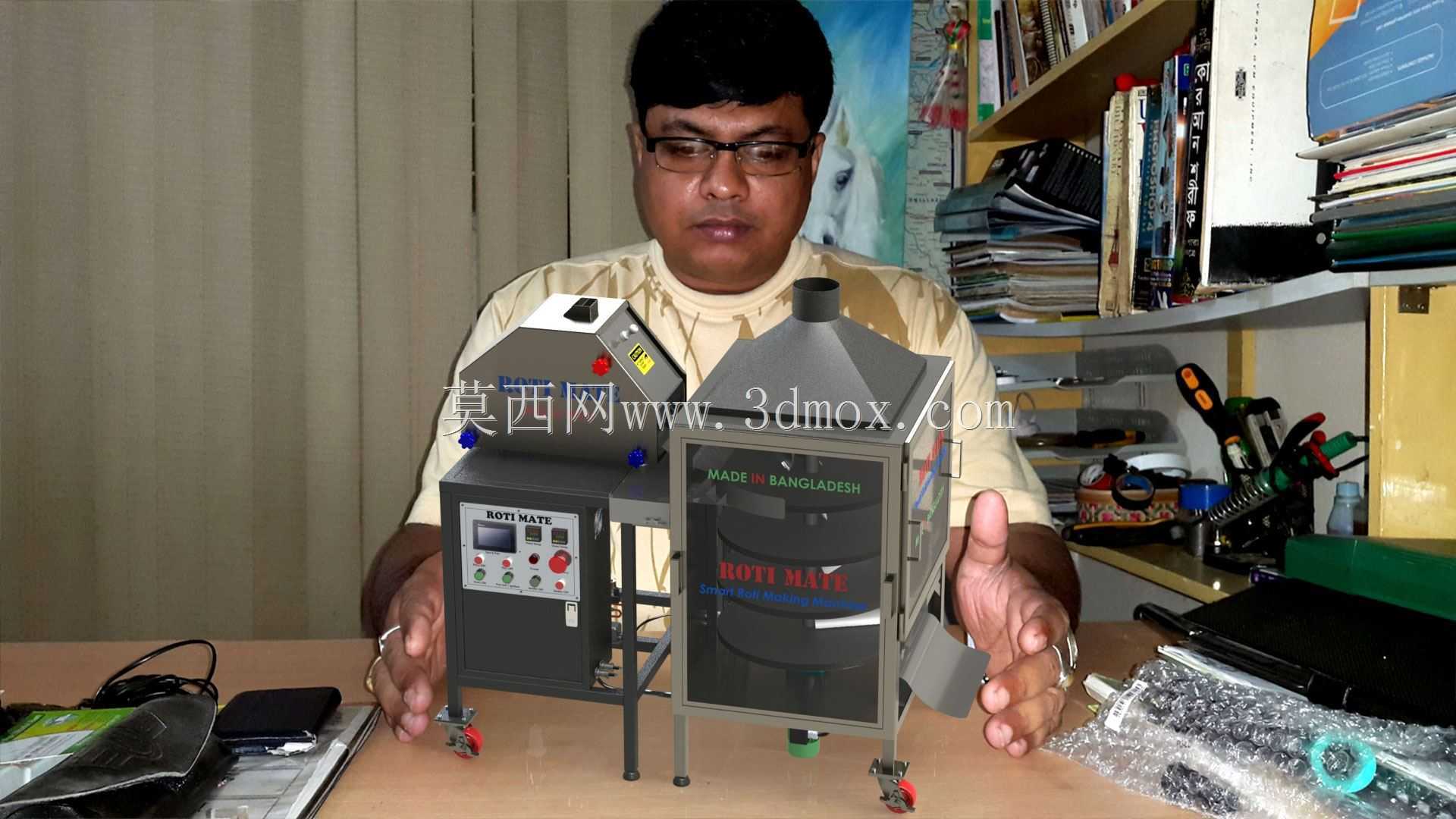

　　从模型本身的结构来看，这套小型工业装置分为两个独立的功能单元，左侧是集成了控制界面的动力主机单元，右侧是带透明防护 enclosure 的工艺执行单元，两个单元底部都配置了带刹车的万向脚轮，方便在车间内灵活移位，也能在固定工位时锁止保证运行稳定性。左侧主机单元的操作面板高度设置在距离地面1.1米到1.3米的区间，刚好匹配成年操作人员站立操作的舒适手臂高度，面板上排布了数显仪表、控制按钮、急停开关，所有操作元件的间距都预留了足够的手指操作空间，避免误触。主机柜体采用钣金折弯焊接结构，侧面预留了散热通风槽，内部可以容纳动力元件、电气控制组件，柜体底部的离地间隙控制在100mm左右，既方便日常地面清洁，也能避免车间地面的积水、积尘进入柜体内部。

　　右侧的工艺单元采用框架式结构，四周的透明防护板采用快拆式安装结构，不需要额外工具就能快速拆卸，方便日常维护、清理内部腔体。框架采用工业铝型材拼接搭建，不需要复杂的焊接工序，组装调整的灵活度很高，后期如果需要调整腔体尺寸、更换内部组件，只需要松开型材连接件就能快速改动。单元顶部设置了投料口，底部配置了出料溜槽，整体的物料流向是自上而下，符合重力输送的逻辑，不需要额外配置提升输送结构就能完成物料的流转，能有效降低整套装置的制造成本与运行功耗。

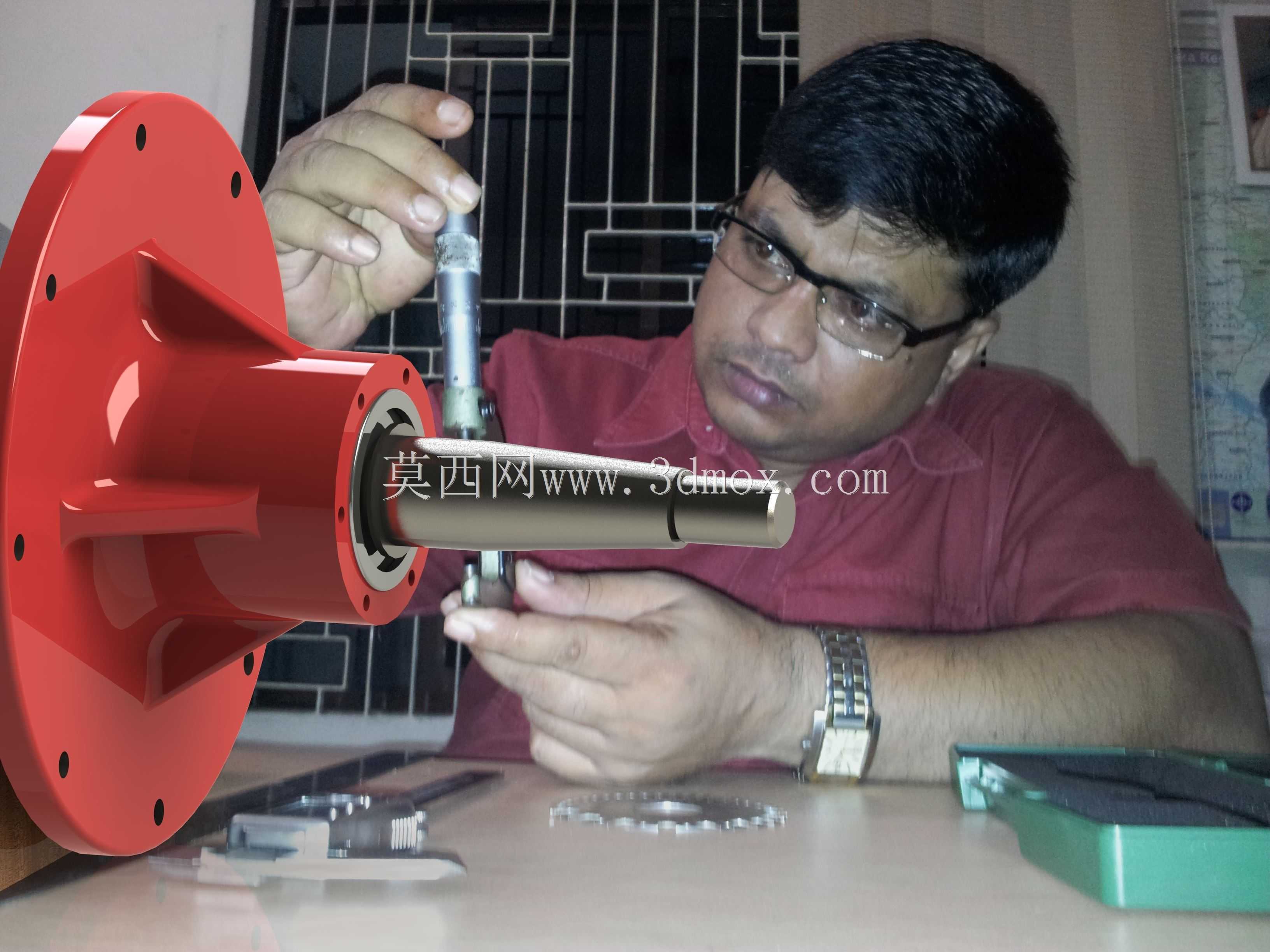

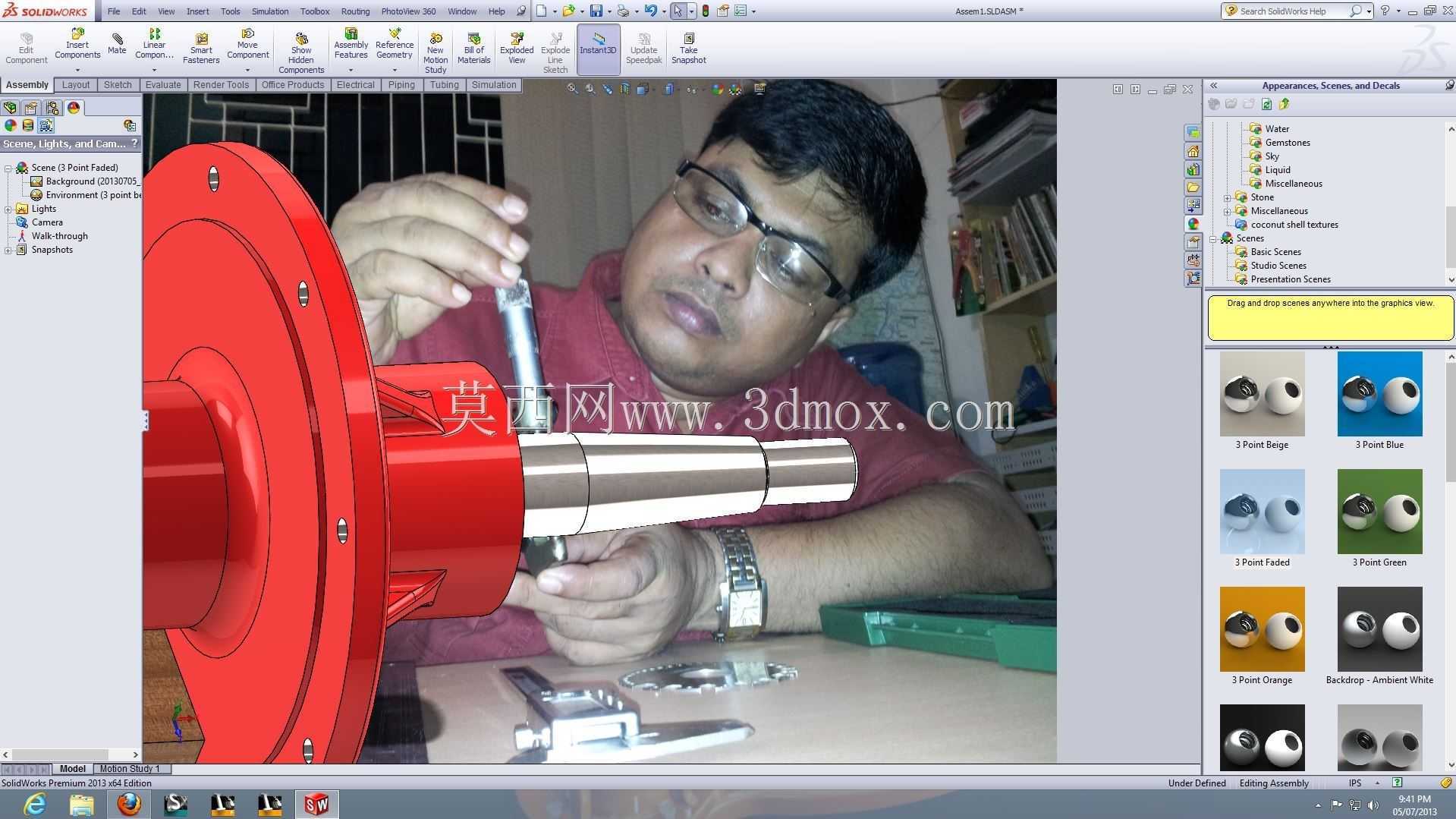

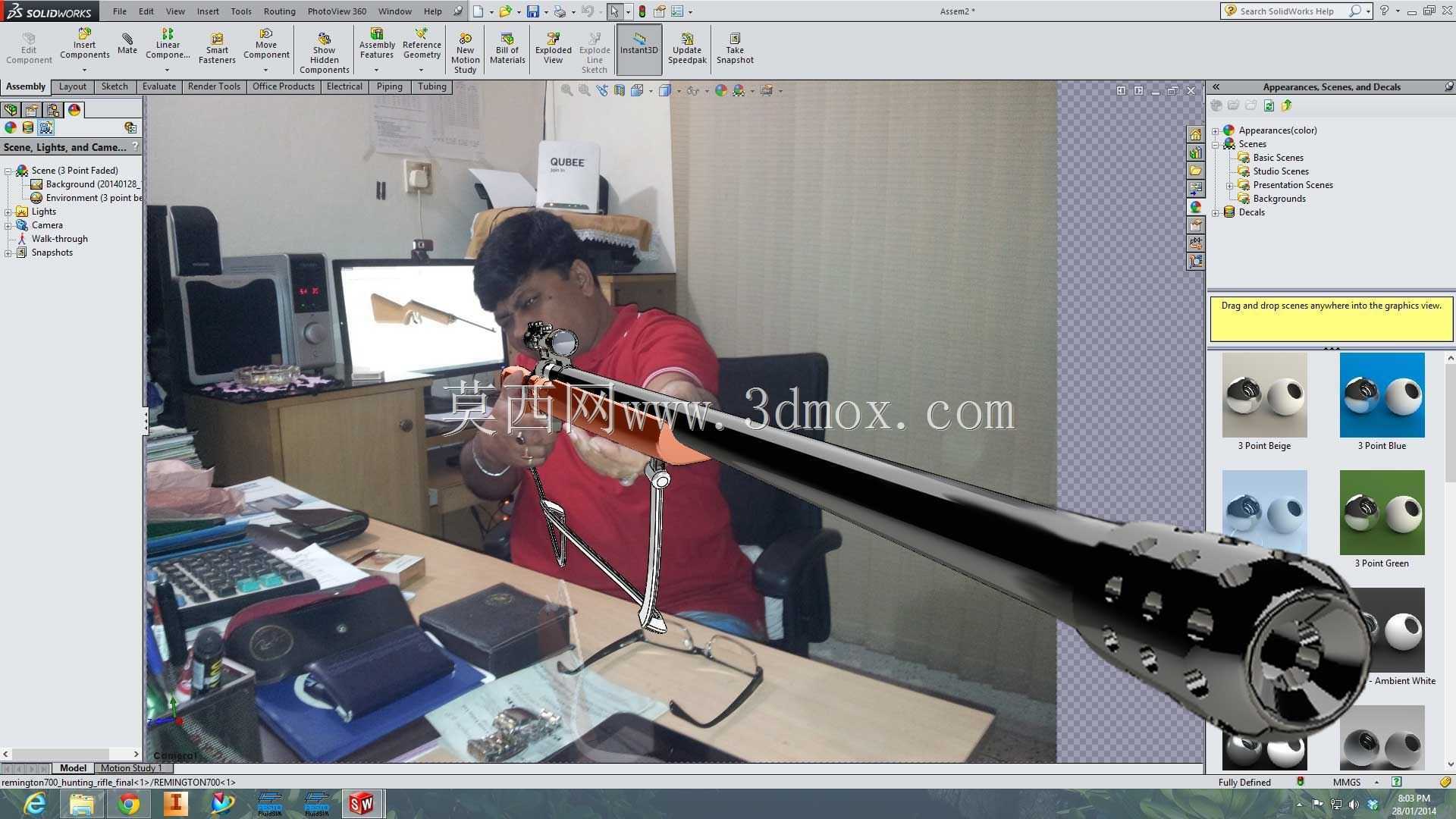

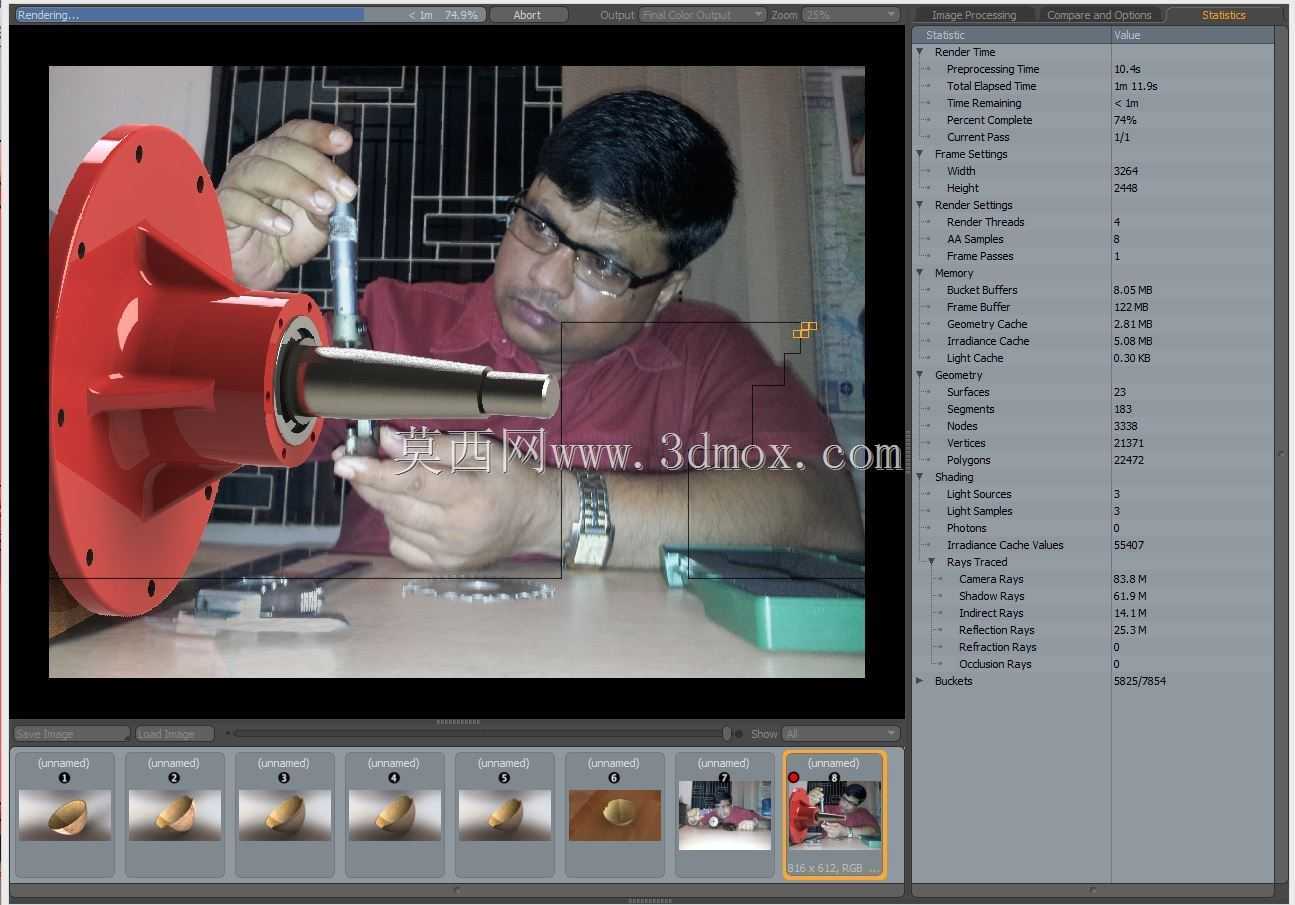

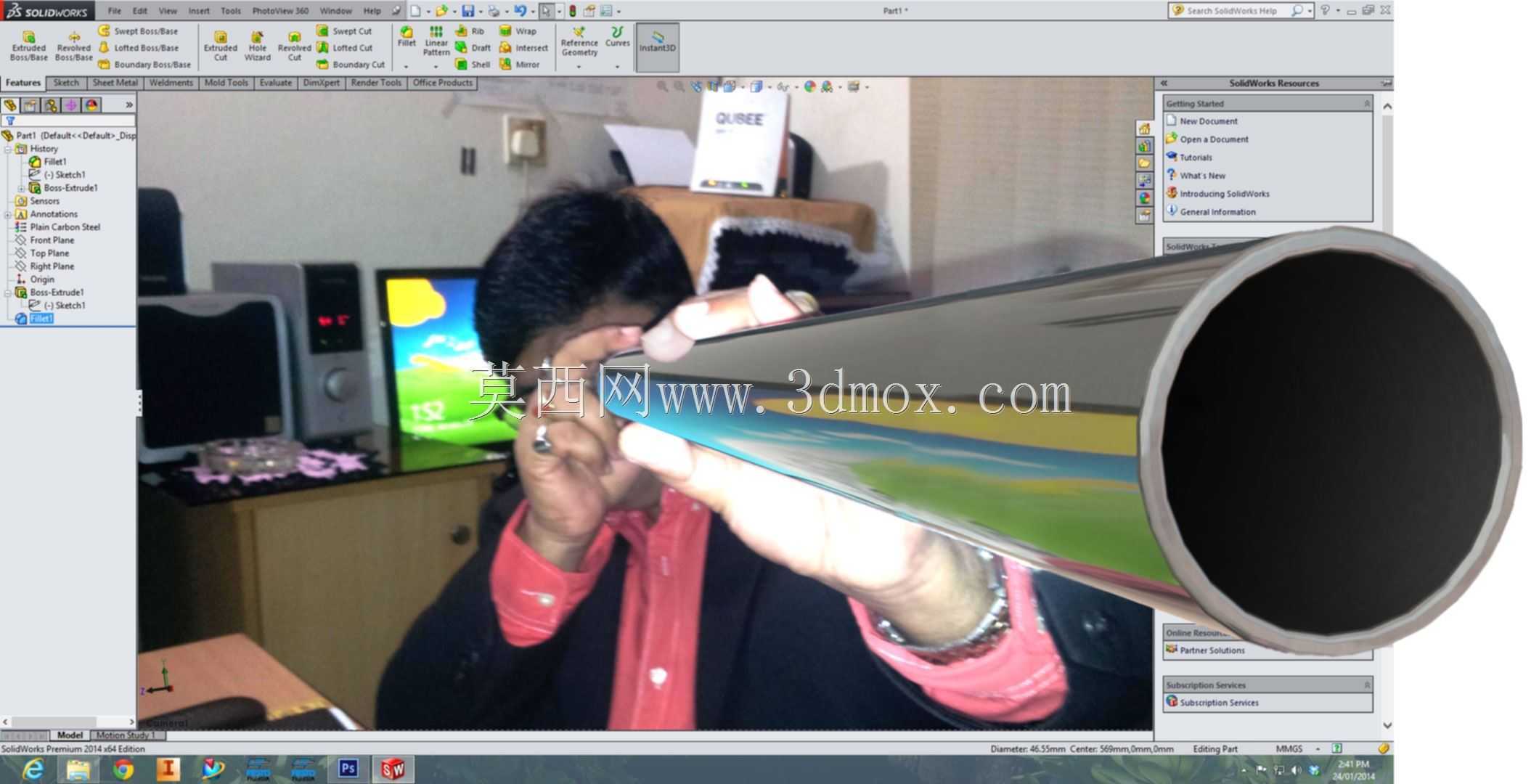

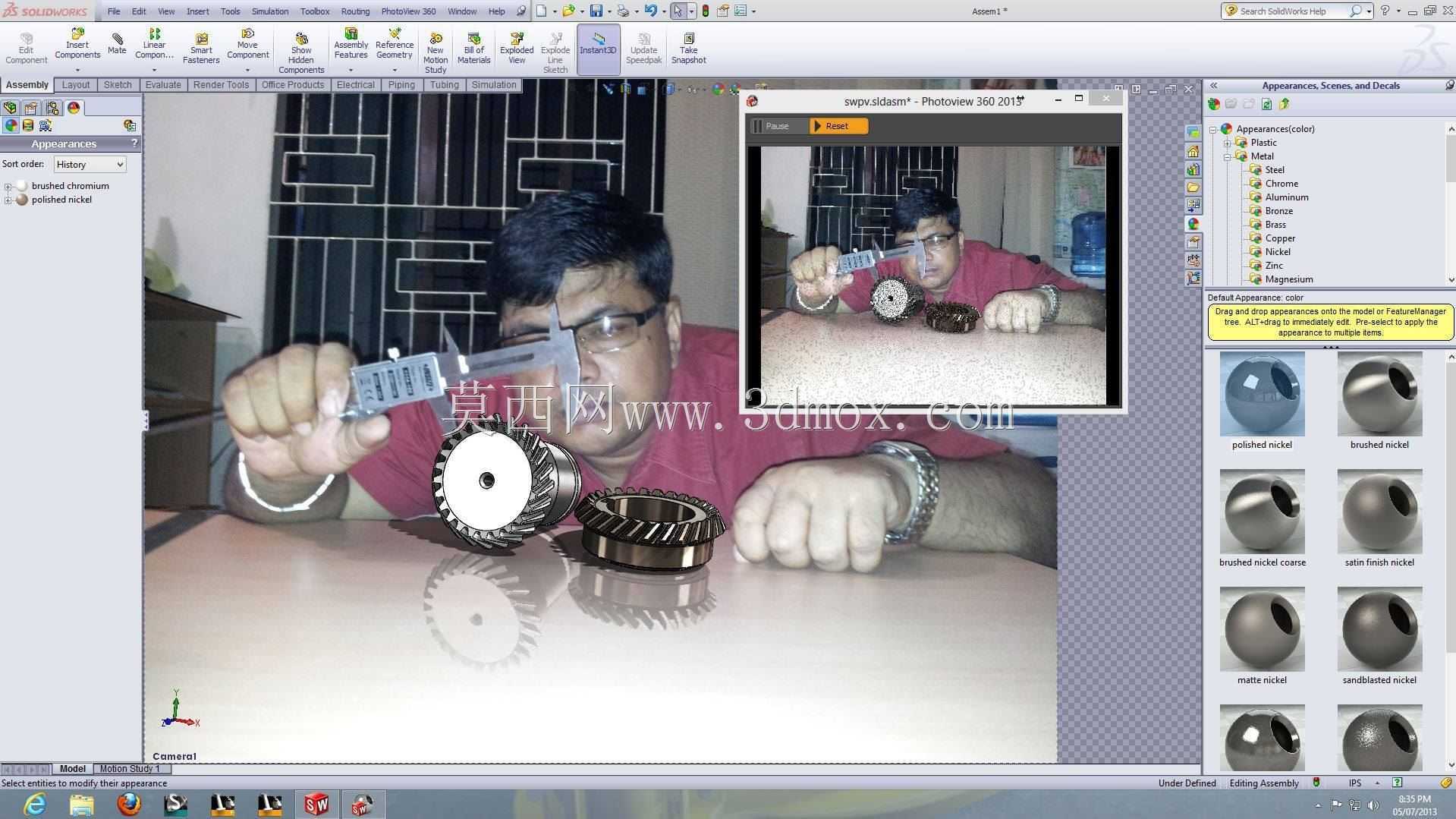

　　做这类虚实融合的场景匹配时，首先要对实景照片做透视标定，确定拍摄时的相机焦距、视平面角度、地平线位置，再把三维软件里的相机参数调整到和实拍参数完全一致，才能保证模型嵌入后不会出现透视错位。其次要匹配光影方向，观察实拍场景里的主光源位置、阴影投射方向、环境光的色温，在三维场景里对应设置主光源、补光源、环境反射贴图，让模型的受光面、阴影角度和实景完全统一，最后再把模型渲染输出的图层和实景照片在后期软件里做融合，调整边缘的羽化、色彩的统一度，还可以添加少量的环境反射、表面灰尘质感，让虚拟模型和真实场景的融合度更高。

　　从安装边界来看，整套装置两个单元并排摆放的总宽度在1.2米左右，总深度在0.8米左右，总高度在1.4米上下，不需要占用太大的车间空间，普通的小型生产工位就能容纳。两个单元之间预留了50mm的安装间隙，方便走管走线，也能避免设备运行时的振动互相传递。设备摆放时需要注意后侧预留至少300mm的维护空间，方便打开后侧的检修门做内部元件的检修、线路更换，操作侧预留至少800mm的人员操作空间，保证操作人员站立、操作、取放物料都有足够的活动余量。

　　这种创意呈现方式除了用于方案汇报，也可以用于产品的操作培训素材制作，把设备模型嵌入到真实的车间操作场景中，标注出操作点位、风险区域、维护位置，比单纯的二维示意图更容易让一线操作人员理解。在做设备的安全风险评估时，也可以用这种方式快速模拟不同摆放位置下的人员操作动线、安全距离是否符合规范，提前发现布局上的安全隐患，减少设备落地后的整改成本。建模过程中需要注意所有结构件的尺寸都要符合实际的加工工艺要求，钣金件的折弯半径、型材的切割角度、标准件的安装孔位都要按照实际的加工标准来设置，不能为了视觉效果随意调整结构尺寸，否则就算视觉融合做得再逼真，也失去了工程实际的参考价值。
