无损检测用翻盖侧开式薄膜干燥箱体

　　这款箱体结构最初是为无损检测作业场景定制开发，核心用于检测前待检薄膜类试样的干燥预处理，解决车间环境下试样受潮导致检测数据偏差、成像噪点过多的实际问题。日常作业中，无损检测环节对试样的干燥度有明确要求，尤其是薄膜类材质，表面吸附的水汽会直接影响渗透检测、超声检测的结果准确性，之前车间常用的开放式烘干架存在受热不均、落灰污染、试样易折损的问题，这款封闭箱体结构就是针对这些痛点做的定向设计。

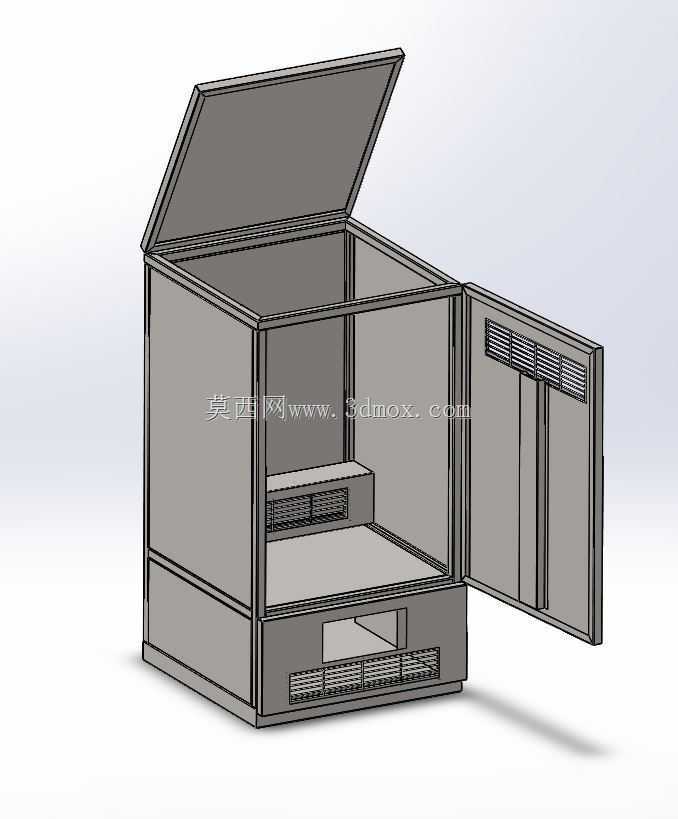

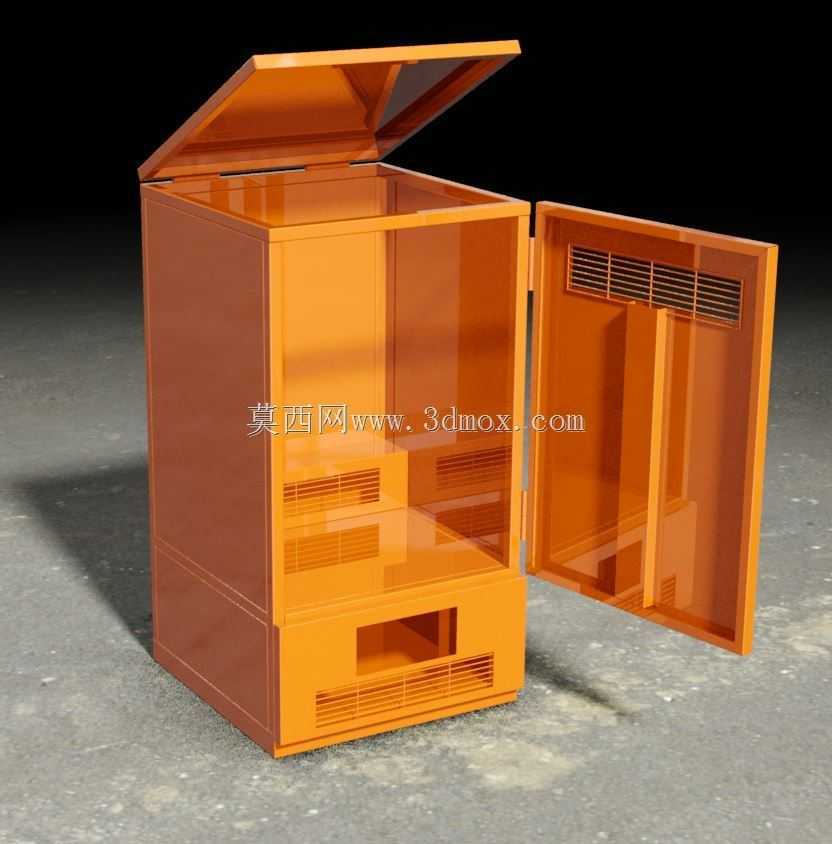

　　从功能结构来看，箱体采用上翻盖加侧开门的双开门设计，上翻盖主要用于大尺寸薄膜试样的平铺取放，避免窄门进料导致的薄膜弯折、刮蹭，侧开门则用于日常小批量试样的快速存取，减少开门时的热量散失，提升作业效率。箱体内部预留了分层搁板的安装位，可根据待处理试样的尺寸调整搁板高度，底部设置了通风格栅结构，配合内置的热风循环组件，能让箱内温度场保持均匀，避免局部温度过高导致薄膜试样变形、老化。侧门内侧同样设置了通风导流结构，热风从底部格栅送出后，可顺着侧门导流板在箱内形成循环气流，带走试样表面蒸发的水汽，从顶部翻盖的密封缝隙处缓慢排出，不会形成直吹气流导致轻薄试样移位。

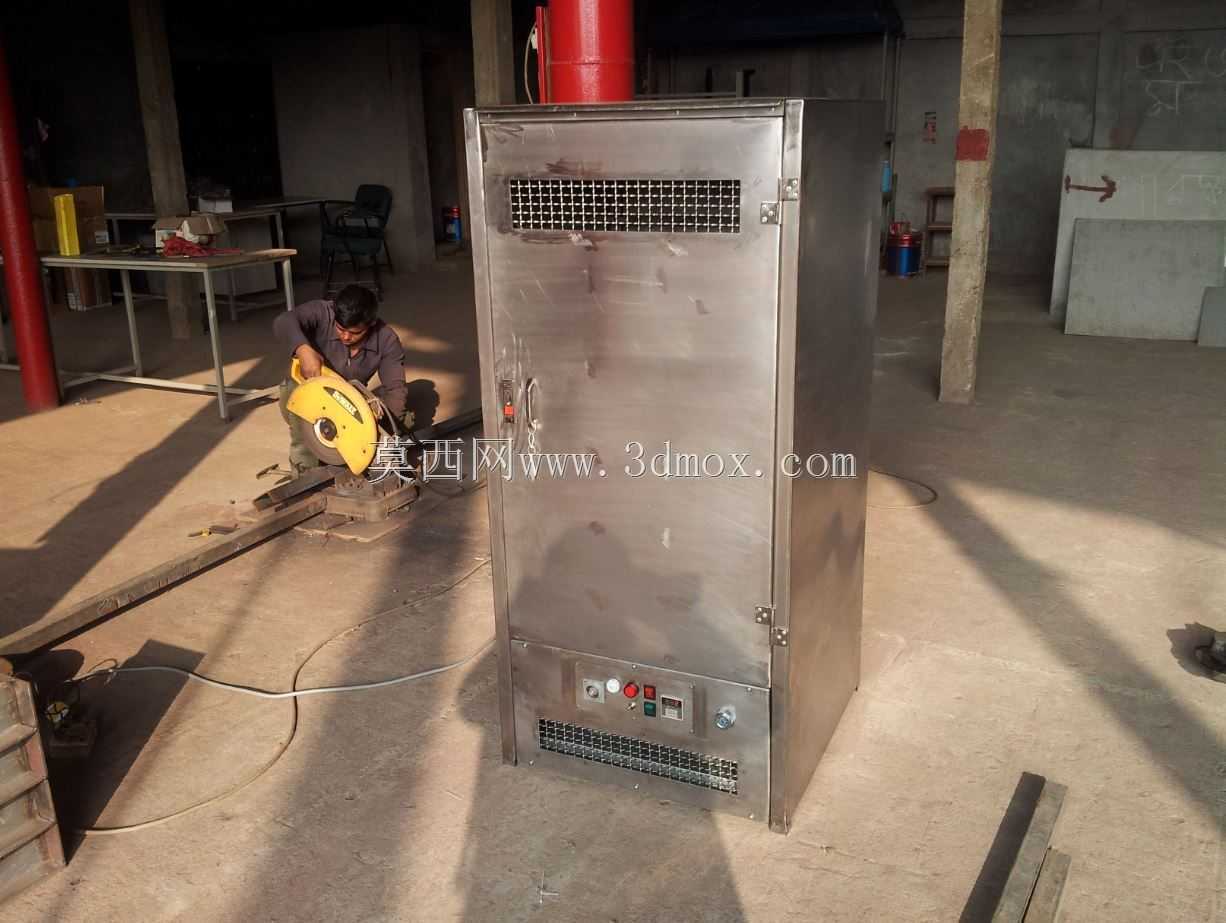

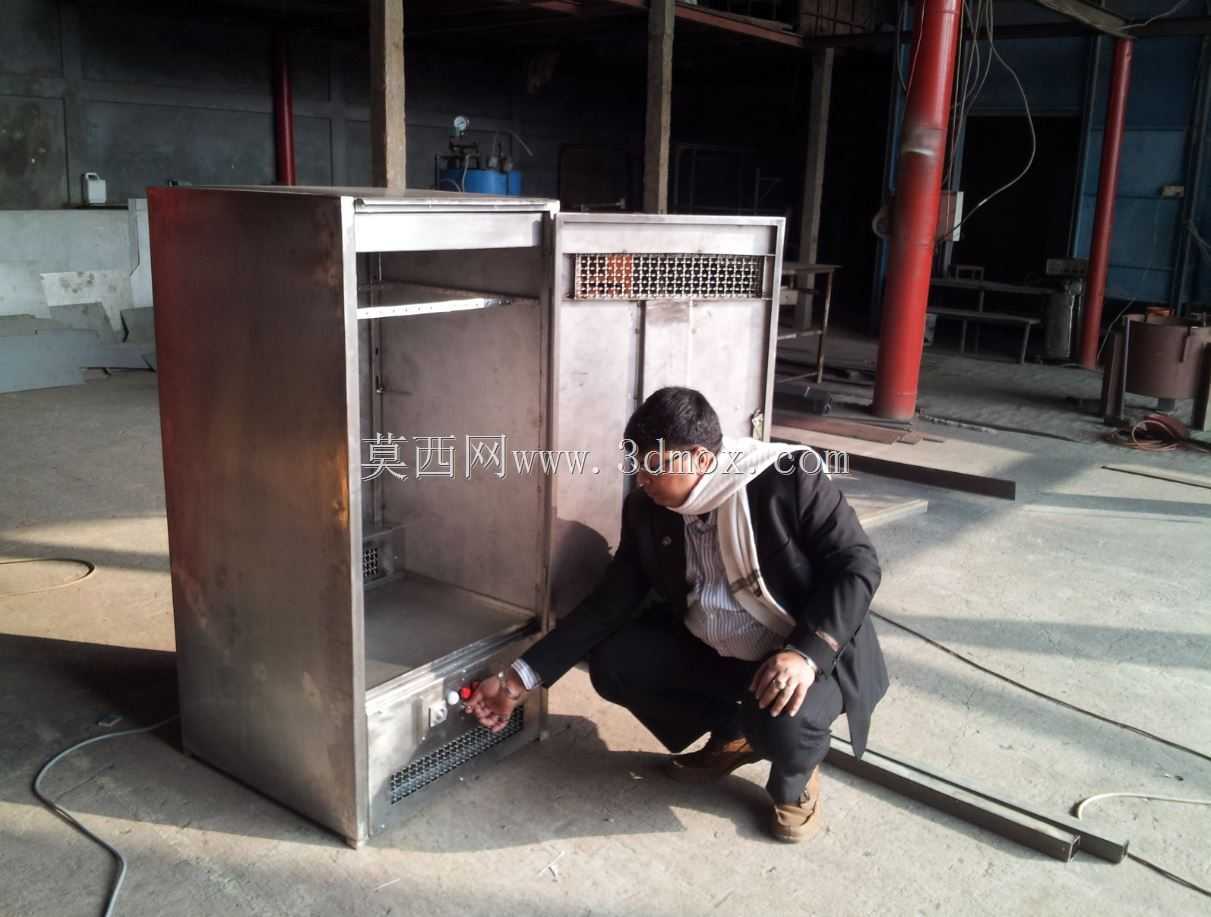

　　设计过程中首先考虑的是车间现场的安装边界，整体外形采用方正立方体结构，底部预留了100mm高的底座空间，用于安装加热组件、温控模块与接线端子，底座正面预留了检修开口，不用挪动箱体即可完成日常组件维护。箱体整体外部尺寸控制在800mm×700mm×900mm，可直接放置在现有检测工作台的侧边，不需要额外改造作业场地，底部可选配脚轮组件，方便在不同检测工位之间转移。箱体的门板连接处采用隐藏式合页结构，不会突出箱体外部，避免车间作业时人员磕碰，上翻盖设置了阻尼支撑结构，开启后可在任意角度停留，不会因为自重突然下落砸伤操作人员，侧门配置了磁吸式密封条，关闭后可保证箱体的密封性，减少热量损耗。

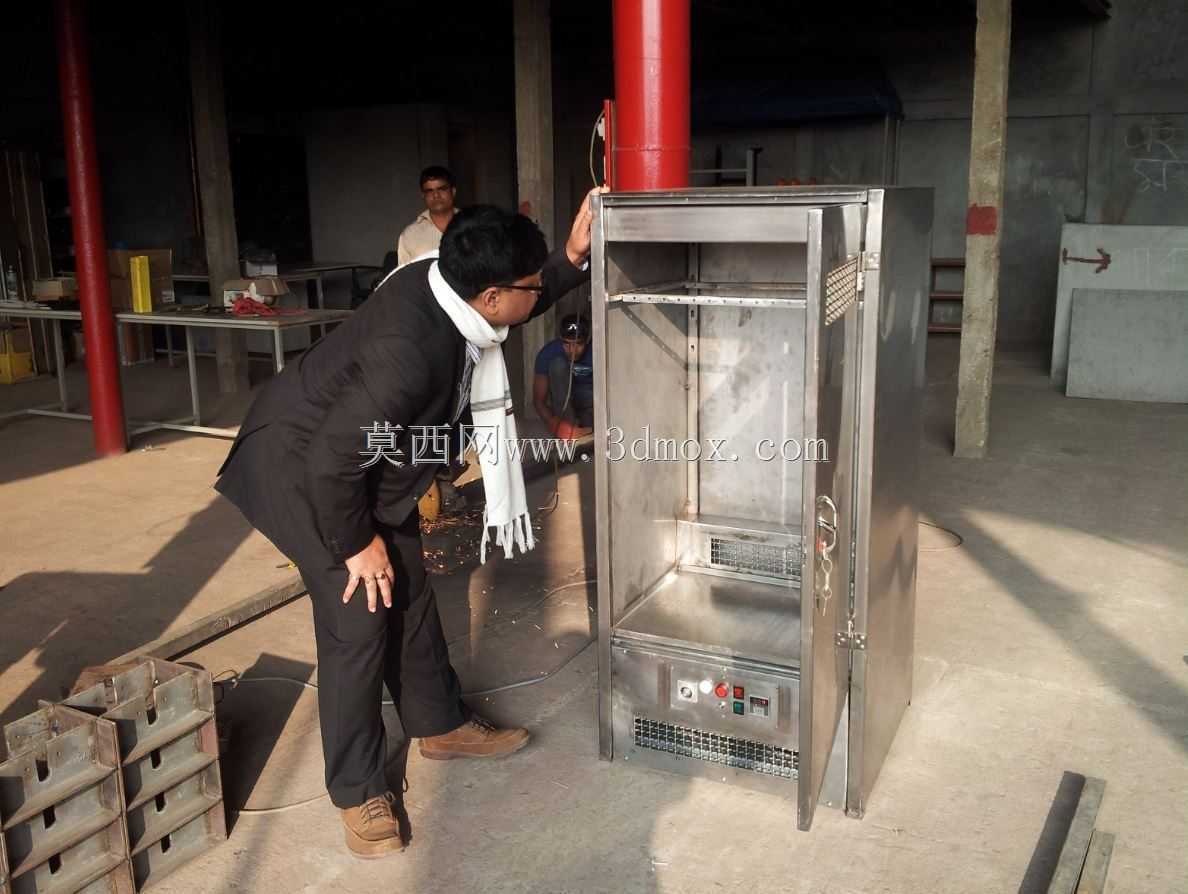

　　结构细节上，箱体框架采用标准铝型材拼接，加工难度低，后期如果需要调整尺寸可快速拆改，内外壁采用冷轧钢板折弯成型，中间预留保温层填充空间，可根据实际使用温度需求填充不同厚度的保温棉，降低外壁温度避免烫伤。内部搁板采用网格状镂空结构，不会阻挡热风循环，搁板边缘做了翻边处理，避免放置的试样滑落。箱体的所有棱边都做了R3圆角处理，没有尖锐毛刺，符合车间作业的安全要求。

　　实际使用中，这款箱体除了用于薄膜试样的干燥处理，也可用于小型检测工装、耗材的低温烘干，适配无损检测车间多品类的预处理需求，相比通用工业烘箱，它的内部空间更适配薄膜类大尺寸平铺试样的放置，双开门的设计也更贴合检测作业的操作流程，不需要大幅度探身即可取放箱体内部的试样，降低操作强度。设计时也考虑了后期的功能扩展，箱体侧壁预留了传感器安装孔位，可后续加装温度传感器、湿度传感器，对接自动温控系统，实现干燥过程的自动化控制，不需要人工值守调整参数。
