波克瑟摆动式蒸汽机结构设计方案

项目分类:通用机械零部件 发布时间:2021-12-19 ID:456501
  • 波克瑟摆动式蒸汽机结构设计方案
  • 波克瑟摆动式蒸汽机结构设计方案
  • 波克瑟摆动式蒸汽机结构设计方案

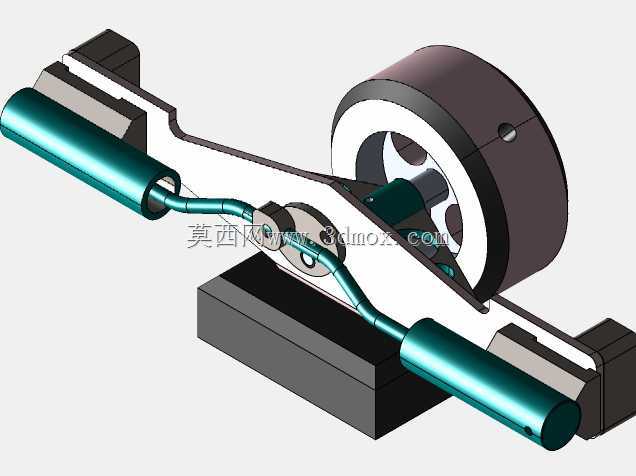

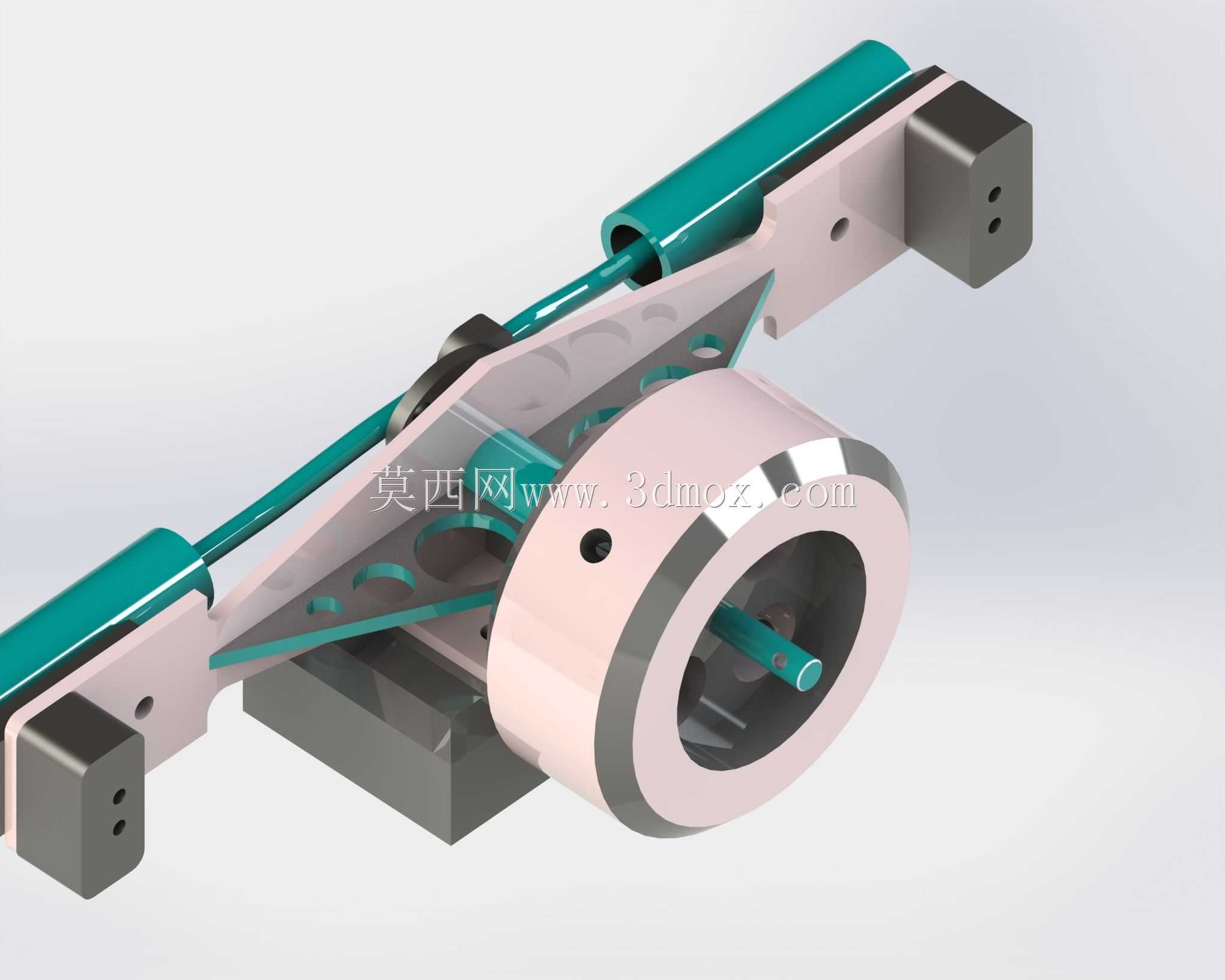

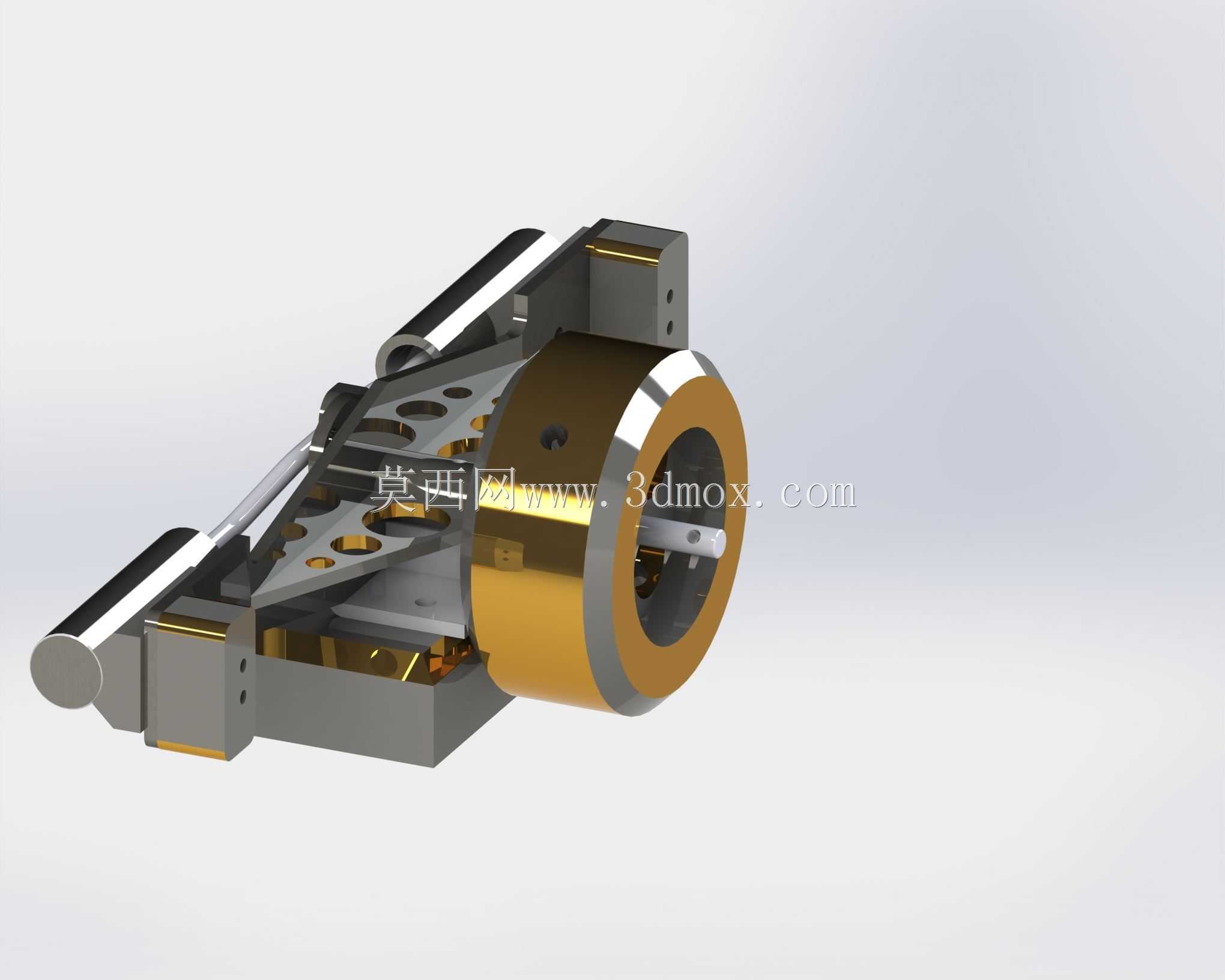

  这款摆动式蒸汽机的结构设计,核心围绕小功率热能动力输出场景做适配,常见于教学演示装置、小型复古动力模型、微型工艺动力单元的配套使用,区别于常规滑阀配气的蒸汽机结构,它采用缸体摆动的配气逻辑,省去了复杂的滑阀传动组件,整体结构的零件数量压缩了近四成,对于小尺寸动力单元来说,装配难度和后期维护成本都有明显降低。

  从实际功能逻辑来看,这款设备依靠蒸汽压力推动活塞做往复直线运动,缸体绕自身铰接支点随活塞运动同步摆动,在摆动过程中自动完成进排气口的切换,不需要额外设置配气凸轮或者滑阀推杆,动力传递路径更短,机械损耗也更低。在做三维结构设计的时候,首先要确定的是缸体摆动支点的位置,这个位置直接决定了进排气口的开闭 timing,支点偏移量过大就会出现配气错位,要么进汽行程不足导致动力输出疲软,要么排气不畅增大缸内背压,实际建模时需要反复校核活塞行程与缸体摆角的对应关系,保证活塞运行到上止点时进汽口刚好完全开启,运行到下止点时排气口完全打开,减少蒸汽的无功损耗。

  结构布局上,双平行导向杆的设计是为了抵消活塞运动过程中的侧向力,避免活塞因为缸体摆动产生偏磨,两个导向杆对称布置在缸体两侧,和中心活塞杆保持平行,导向杆两端和机架的连接采用间隙配合,预留0.02到0.05毫米的活动间隙,既可以保证运动顺畅,也不会因为间隙过大出现运行抖动。端部的配重飞轮是这类往复式动力设备必不可少的部件,飞轮的转动惯量需要和活塞输出扭矩匹配,惯量太小会导致运转卡顿,过死点的时候容易卡滞,惯量太大则会增大启动阻力,需要根据设计的额定工作压力、活塞直径、行程长度来计算匹配的飞轮厚度与轮缘重量,保证设备在低蒸汽压力下也能顺利启动并维持匀速运转。

  安装边界方面,整个动力单元采用分体式机架支撑,四个安装凸台分布在机架底部的四个角,每个凸台上都设置了定位销孔和螺栓过孔,安装时可以先通过定位销完成位置校准,再用螺栓锁紧固定,不需要额外做复杂的调平工序。整体的外形轮廓在横向、纵向、竖向的尺寸都做了紧凑化处理,缸体的摆动范围全程不会超出机架的外轮廓边界,在做配套设备集成的时候,不需要额外预留缸体摆动的避让空间,只需要按照机架的外轮廓尺寸预留安装位即可。

  从结构细节来看,活塞和缸体的密封采用活塞环结构,因为是摆动式缸体,活塞在运动过程中会存在微小的角度偏转,所以活塞环的开口间隙要比固定式缸体的设计值稍大,避免热胀状态下出现卡滞。铰接支点处采用耐磨衬套,因为缸体全程往复摆动,衬套需要承受持续的交变载荷,选用自润滑材质的衬套可以减少日常润滑维护的频次。进排气接口设置在缸体的铰接支点端,接口方向和摆动轴线垂直,连接进气管路的时候需要预留一段柔性管路,避免缸体摆动过程中管路出现硬弯折导致漏气。

  在实际应用中,这类小功率摆动式蒸汽机除了用于教学演示,也可以作为小型发电机组、微型水泵的动力源,只要匹配对应压力的蒸汽供给,就可以输出稳定的旋转动力。设计过程中还做了运动干涉校验,全程模拟缸体从最大摆角到最小摆角的完整运动循环,确认导向杆、活塞杆、飞轮、机架之间没有运动碰撞,所有运动部件的安全间隙都控制在合理范围内,不会因为加工误差出现运动卡滞的问题。
