手动连杆式快速夹紧工装结构设计

　　这款手动夹紧装置采用多连杆增力结构设计，核心依托肘节机构的死点锁止特性实现夹持作业，在机械加工装配、工位工件固定、小型构件焊接定位等场景中应用广泛，尤其适合需要频繁装拆、夹持力要求稳定且操作空间受限的工位场景。从实际使用逻辑来看，该装置无需外接动力源，仅通过顶部的T型操作杆即可完成整套夹紧与松脱动作，操作人员单手握持即可施力，操作行程短，单次装夹动作耗时不足两秒，相比传统螺旋压紧结构效率提升数倍，在小批量零部件加工、钣金件定位、模具临时压紧等场景下能够大幅降低操作人员的动作强度。

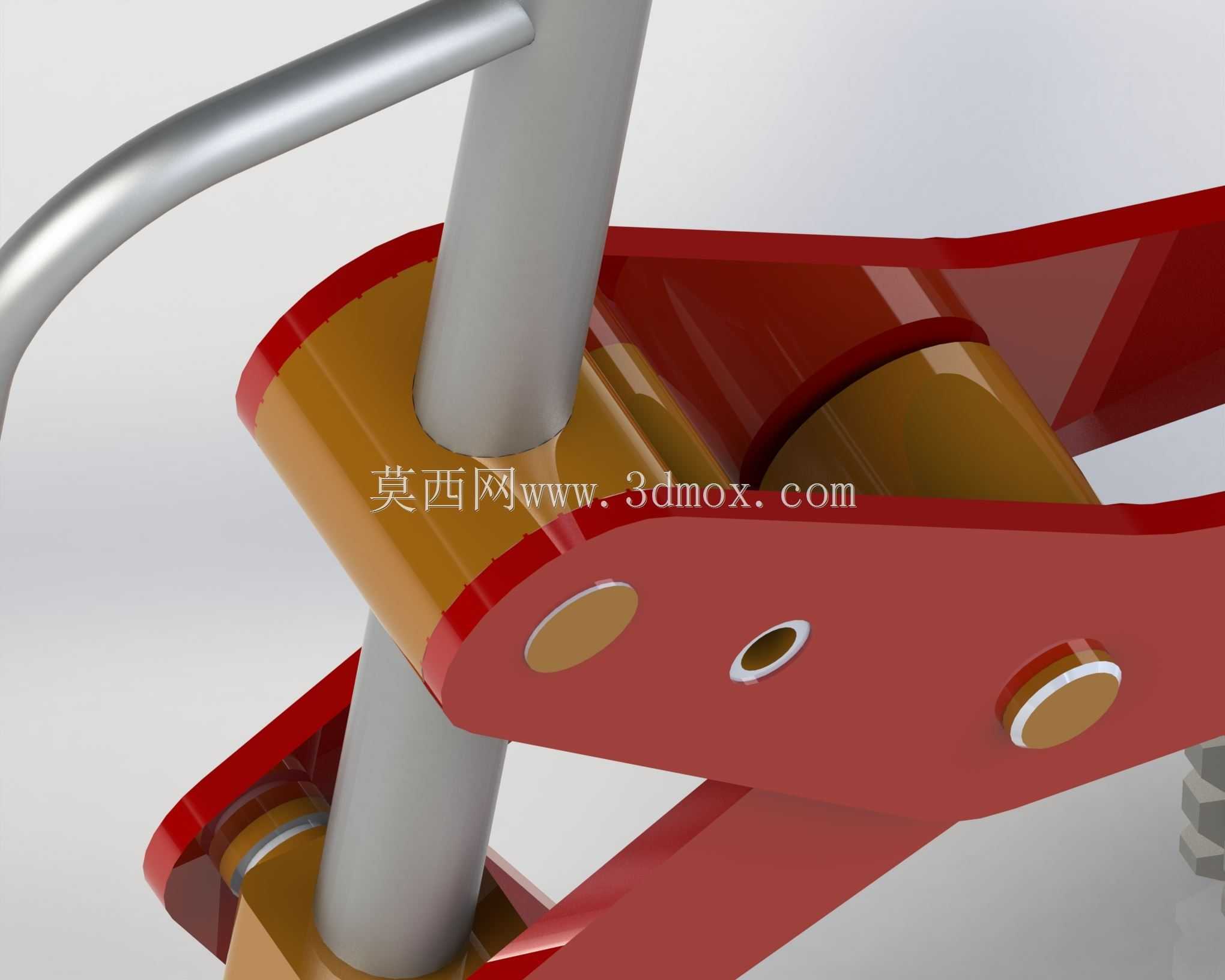

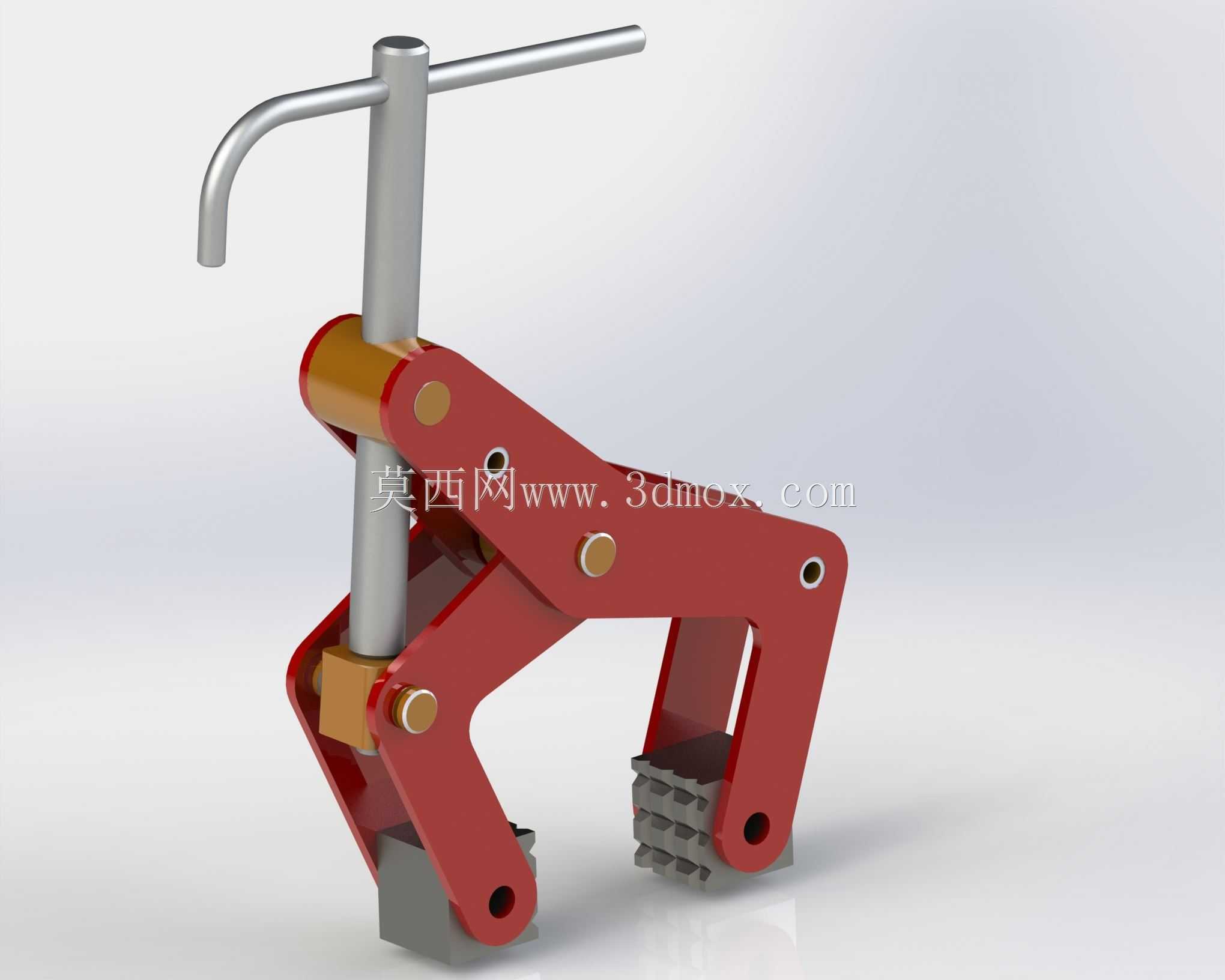

　　结构设计层面，装置的主体承载构件采用对称式双连杆布局，红色涂装的主体臂通过三处铜套铰接点实现力的传递与放大，铰接位置均采用销轴配合耐磨衬套的结构，能够在长期反复开合动作中降低铰接副的磨损量，延长工装的整体使用寿命。夹持端设计有带齿纹的浮动压块，齿纹方向与夹持受力方向垂直，能够在接触工件表面时形成足够的静摩擦力，避免夹持过程中工件出现滑移脱出的问题，同时浮动压块能够自适应不同厚度、存在微小平面度误差的工件表面，保证夹持力均匀分布在接触面上，不会出现单点压伤工件表面的情况。顶部的操作杆采用弯柄设计，既能够满足竖直方向的施力需求，弯勾结构也可在工装倒置安装或者侧向安装时，避免操作杆从铰接孔中滑脱，同时杆身与主体导向孔采用间隙配合，长导向段能够保证施力过程中杆身不会出现偏摆，保证力的传递始终沿机构的施力轴线方向。

　　从安装边界与尺寸适配角度来看，该夹紧装置整体结构紧凑，主体连杆的最大开合角度对应夹持端的开口行程可覆盖0至45毫米厚度的工件，能够满足绝大多数常规小型零部件的夹持需求。装置底部预留有两个安装通孔，可通过螺栓直接固定在工装台、焊接变位机或者加工工位的基板上，安装孔距采用通用工装的标准孔距设计，能够适配多数现有工装平台的安装孔位，无需额外加工转接板即可完成部署。在夹持力输出层面，当连杆机构运动至死点位置时，机构会形成机械锁止状态，此时即使操作杆受到外力扰动或者工件存在振动工况，夹持状态也不会自行松脱，只有反向扳动操作杆越过死点位置才能解除夹持，这一特性使其能够在存在轻微振动的打磨、焊接工位上稳定工作，不会因为设备振动导致夹紧失效。

　　设计过程中针对铰接点的受力做了针对性优化，每处铰接销轴的直径都经过剪切强度校核，在承受最大夹持反力时销轴的剪切安全系数不低于3倍，能够满足常规工业场景下的夹持负载要求。主体臂的截面采用变厚度设计，在受力较大的铰接位置做了局部加厚处理，非受力区域做了减重挖槽，在保证整体结构刚性的前提下尽可能降低装置自身重量，方便操作人员根据工位需求灵活移动部署。导向杆与主体臂的连接位置设置有耐磨铜套，避免长期滑动摩擦导致主体臂的孔位出现磨损扩孔，铜套磨损后可单独更换，无需更换整个主体构件，大幅降低后期维护成本。夹持端的齿形压块采用可拆卸设计，当齿纹磨损后可快速更换新压块，也可根据被夹持工件的材质特性更换橡胶垫、铜垫等不同材质的压头，避免划伤软质工件表面。

　　在实际产线应用中，这类手动夹紧工装常被布置在装配流水线的固定工位上，用于在零部件拧紧紧固件、压装衬套、涂胶等工序中固定工件位置，也可多台组合使用，从多个方向对异形构件进行定位夹紧，相比气动、液压夹紧装置，它不存在管路布置、动力源配套的问题，部署灵活且成本更低，在没有压缩气源的野外维修、临时加工场景下也能正常使用。操作杆的长度经过人机工程优化，操作人员施加较小的手腕力即可通过连杆放大获得足够的夹持力，长期操作不易产生疲劳。整体结构没有复杂的精密构件，日常维护仅需定期在铰接点涂抹润滑脂即可，对使用环境的适应性强，在多粉尘、少量切削液飞溅的加工车间环境中也能稳定工作，不会因为杂物进入铰接间隙出现卡滞问题。
