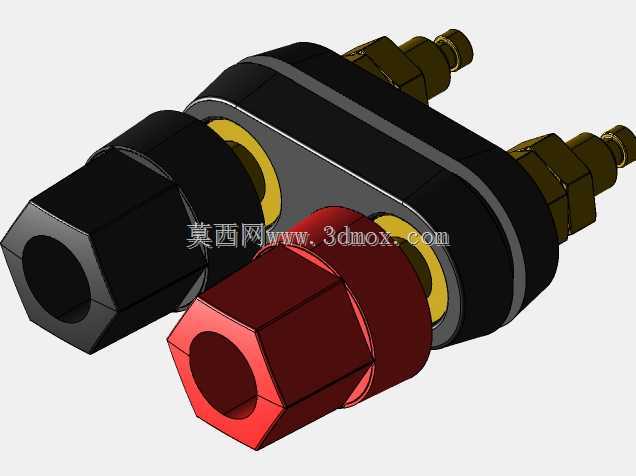

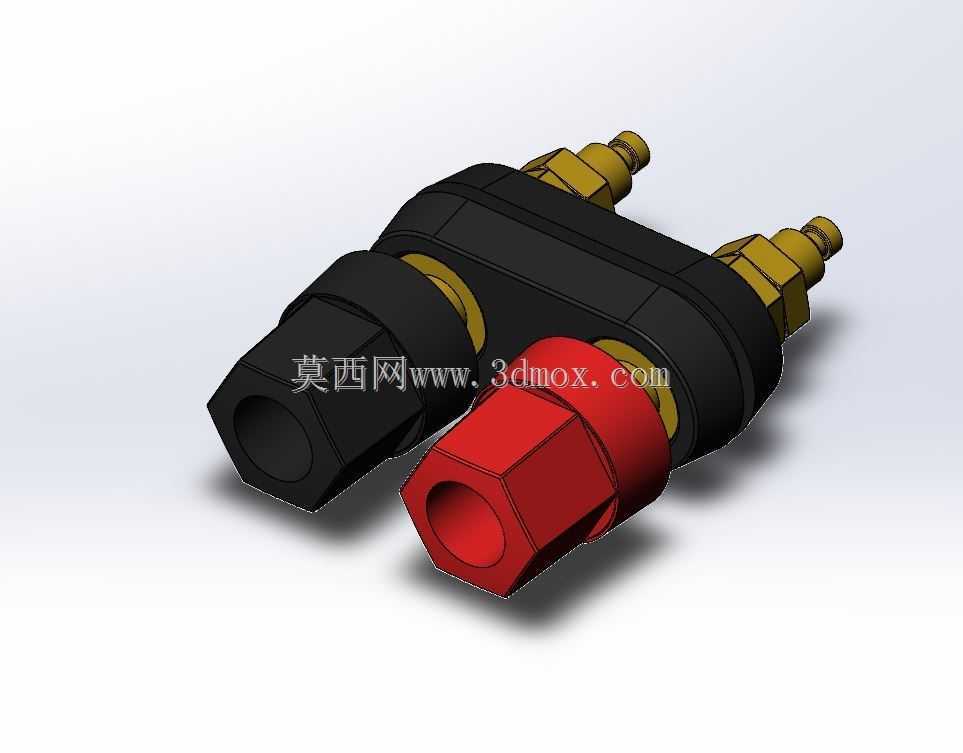

双联接线柱式LBP连接器结构设计

　　这类双联结构的接线连接器，常被用在测试仪器、功放设备、直流电源输出端以及低压电气柜的外接接线工位上，核心作用是实现两路独立线路的快速接驳与分色标识，避免接线过程中出现正负极接反的低级失误。从实际使用场景来看，这类连接器需要频繁应对导线的拆装操作，所以主体绝缘基座采用了耐磨损、绝缘性能稳定的硬质工程塑料材质，表面做了防滑的筋位处理，即便操作人员戴着手套拧动接线螺母，也不会出现打滑脱手的情况。

　　设计过程中首先考虑的是安装边界的适配性，双联并排的结构将两个独立接线柱整合在同一个绝缘基座上，相比两个单独安装的接线柱，能节省近40%的面板开孔空间，基座背部的定位卡榫可以直接卡在面板预制的安装槽内，不需要额外增加固定螺丝，装配时只需要从面板正面推入即可完成固定，大幅提升了面板组装的效率。外露的接线端采用六角形的旋拧结构，配合内部的铜质导电嵌件，导线插入后只需要用普通扳手或者手拧就能完成压紧，不需要额外准备专用的压接工具，现场运维的时候即便没有专用工装，也能快速完成接线作业。

　　导电部分的结构设计做了针对性的优化，尾部的接线嘴采用阶梯式的内孔结构，可以适配不同线径的多股铜芯导线，从0.5平方到6平方的导线都能可靠压紧，不会出现细线压不紧、粗线插不进的问题。铜质嵌件和绝缘基座之间采用过盈配合加防转卡槽的结构，长时间拧动接线螺母的时候，内部的导电铜件不会跟着螺母一起转动，避免了内部接线松脱导致的接触不良问题。红黑两色的接线端帽做了差异化的外形处理，除了颜色区分之外，红色端帽的六角尺寸和黑色端帽做了细微的差别，即便在光线不好的运维环境下，操作人员通过手感也能快速区分正负极，进一步降低接错线的概率。

　　从安装尺寸的匹配角度来说，这类连接器的面板开孔尺寸采用了行业通用的开孔规格，不需要针对这款产品重新设计面板开孔模具，可以直接替换市面上同规格的老式双联接线柱，替换过程中不需要改动原有面板的结构，设备升级改造成本极低。基座的绝缘部分做了加厚处理，相邻两个接线柱之间的绝缘隔层厚度达到3mm以上，在额定的低压工作场景下，不会出现极间打火、爬电的问题，满足常规电气设备的绝缘安全要求。尾部的接线嘴做了滚花处理，外接绝缘护套的时候可以和护套内壁形成可靠的摩擦力，避免护套轻易脱落，提升接线部位的绝缘防护等级。

　　实际选型使用的时候需要注意，这类连接器的额定通流能力和内部铜嵌件的截面积直接相关，这款结构的铜嵌件采用了整根铜棒车削加工，没有拼接焊缝，长时间满负荷工作的时候不会因为接缝处电阻过大出现异常发热的问题。接线端的压紧螺母采用了和铜嵌件同材质的铜材加工，热膨胀系数和嵌件保持一致，设备在高低温环境下工作的时候，不会因为不同材质的膨胀量差异出现螺母松动的情况。绝缘基座的材质耐温范围覆盖了常规工业设备的工作温度区间，即便靠近设备内部的发热元件，也不会出现基座软化变形的问题，结构稳定性足够支撑长时间的工业场景使用。
