机柜用紧凑型PTC加热除湿装置结构

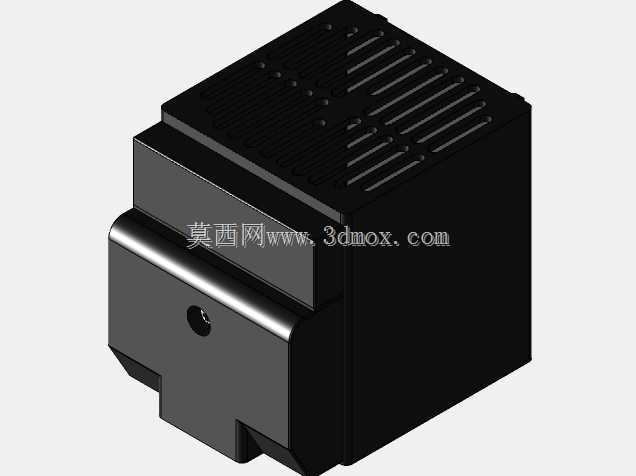

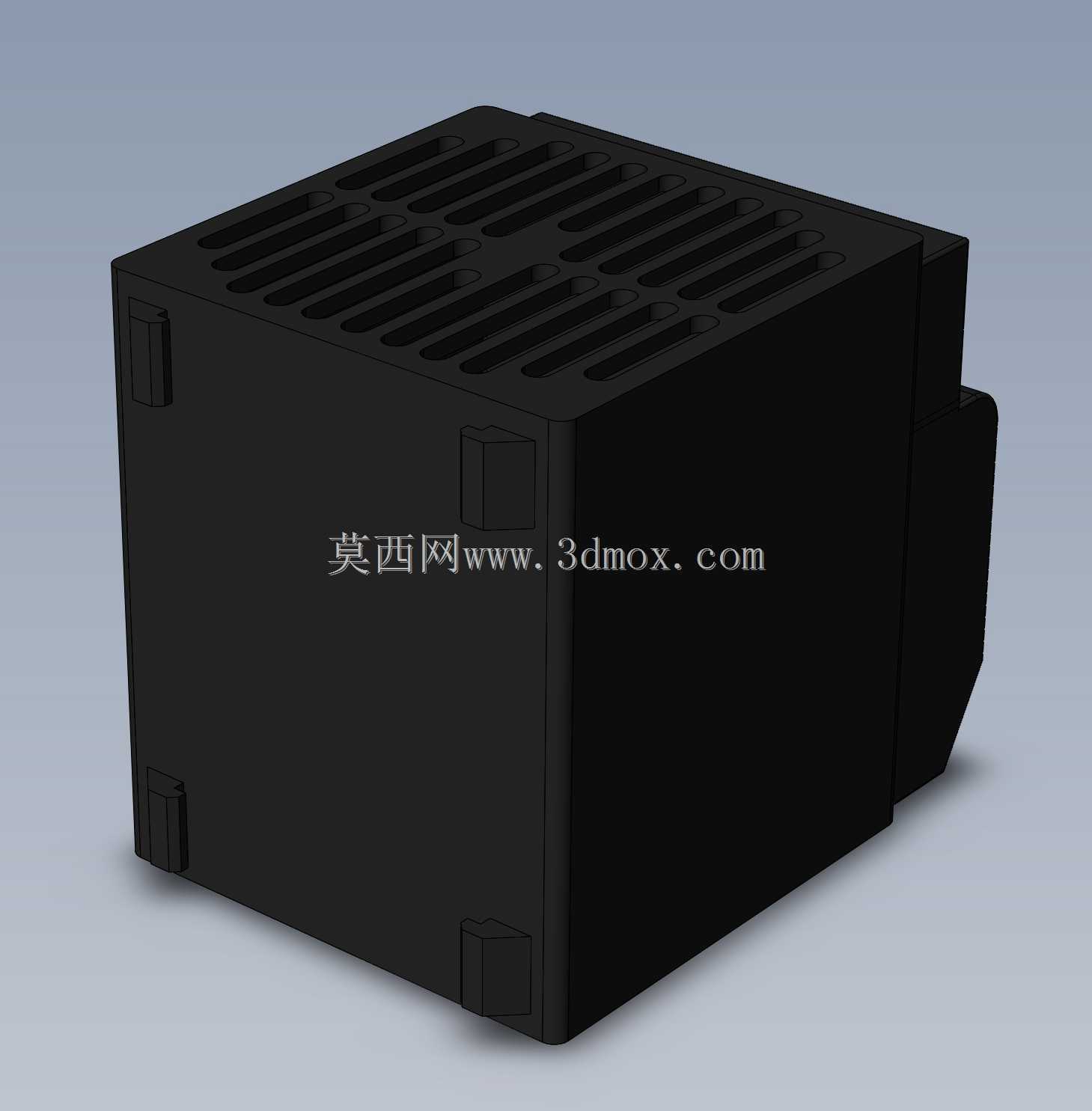

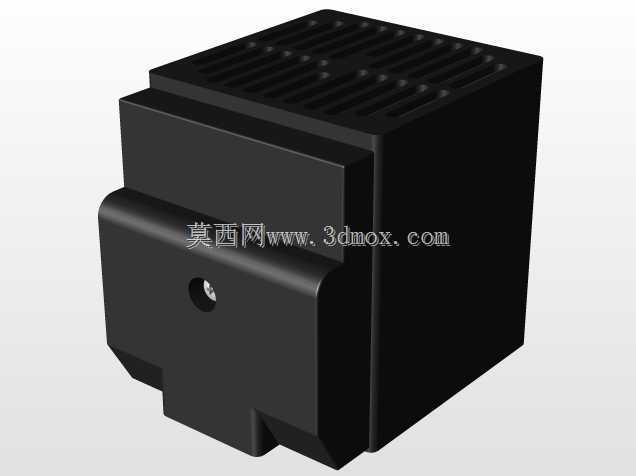

　　在户外通信机柜、工业控制柜、低压配电柜这类长期处于密闭或半密闭状态的电气柜体内部，凝露是影响元器件寿命的核心隐患之一，尤其是昼夜温差较大的厂区、户外基站、沿海高湿区域，柜内空气遇冷会在PCB板、接线端子、金属壳体表面凝结水珠，轻则造成触点氧化接触不良，重则引发短路、爬电等严重故障，这类紧凑型柜体加热装置就是针对这类场景设计的空间控温部件。从结构设计来看，该装置整体采用方块式紧凑布局，外壳为阻燃工程塑料材质，顶部开设密集的格栅式通风槽，利用热空气自然上升的原理形成对流循环，不需要额外配置风机就能实现柜内空间的热量扩散，相比带风机的加热模块，没有转动部件的结构设计大幅降低了长期运行的故障概率，也不会产生额外的运行噪音，

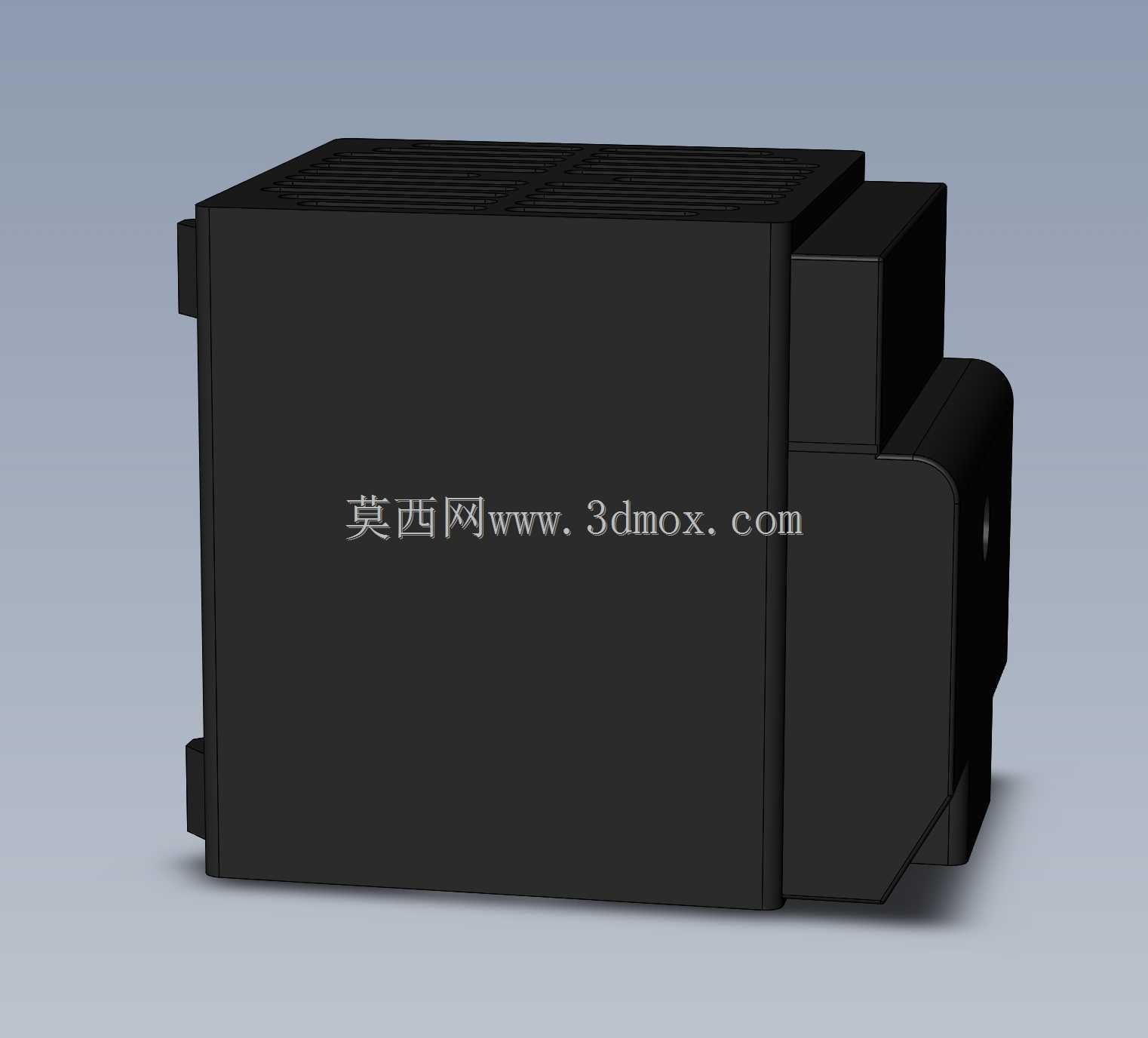

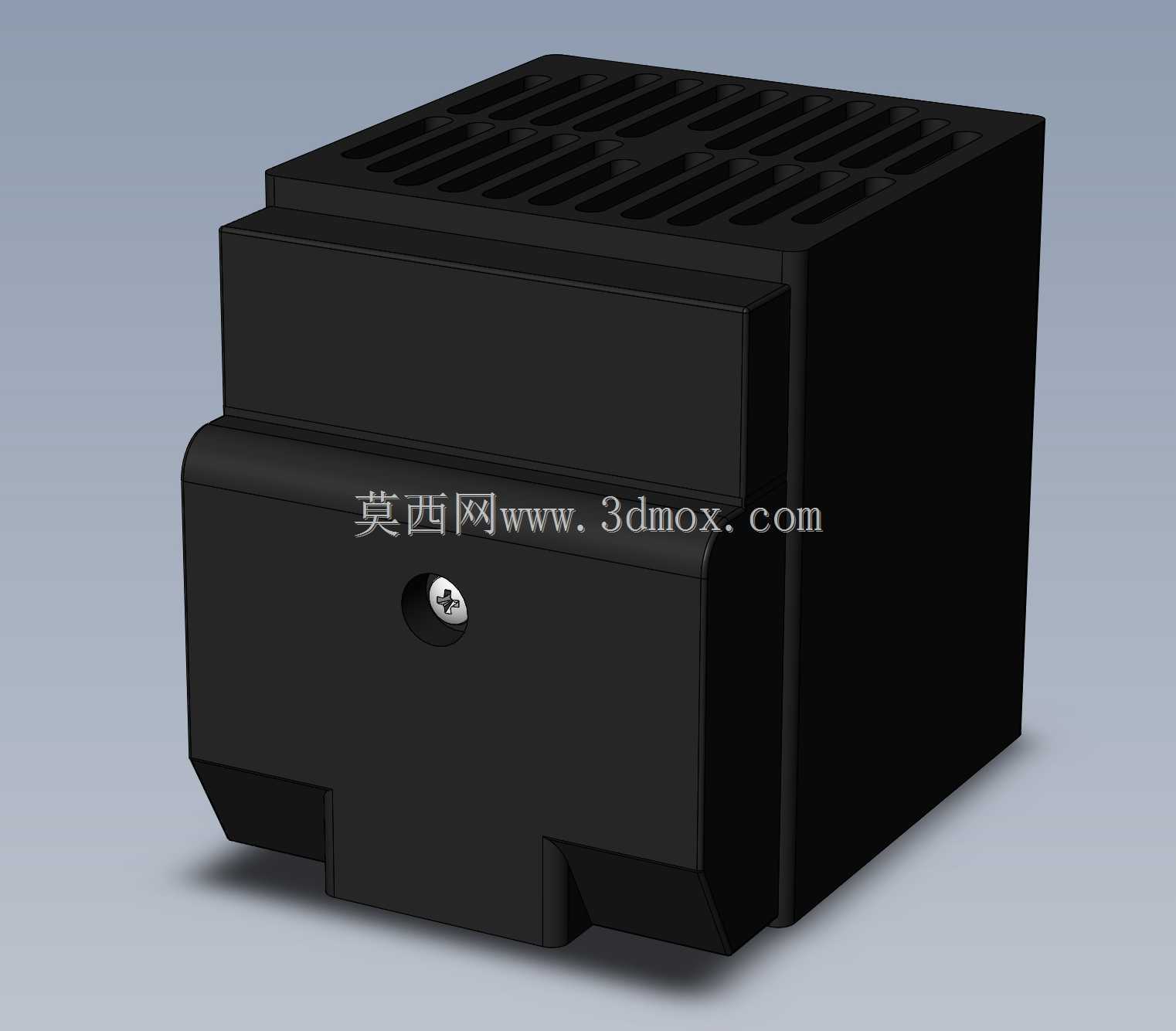

　　适合对静音有要求的机房、办公区配套柜体使用。正面的锁式结构是用于装置的安装固定，不需要额外打孔攻丝，配合标准DIN导轨卡扣就能快速卡在柜体内部的35mm标准安装轨上，安装位置通常选择柜体下部区域，因为冷空气自然沉积在柜体底部，加热后的热空气向上流动可以形成完整的空气循环路径，覆盖整个柜内空间，避免出现局部加热死角。装置的外壳做了阶梯式的防烫结构设计，外层壳体与内部发热芯之间预留了足够的空气隔热层，即使在满功率运行状态下，外壳表面温度也能控制在安全范围内，避免安装维护人员误触造成烫伤，同时也防止距离过近的线缆、塑料元器件被高温烘烤老化。从安装边界来看，该装置的整体尺寸适配小型柜体的安装空间，宽度方向不会占用过多柜内走线位置，

　　深度方向突出安装面的尺寸控制在合理范围，不会与柜内的断路器、接线端子排等部件产生安装干涉，安装时只需要预留出顶部通风槽上方10cm以上的散热空间，避免通风口被线缆、线槽遮挡影响对流效率即可。在功能设计上，这类装置通常搭配PTC陶瓷发热元件，具备自限温特性，当环境温度升高到设定阈值后，发热功率会自动下降，不需要额外配置独立的温控开关也能避免装置自身过热，配合柜内的湿度传感器或者常开式温控器，可以实现高湿、低温状态下的自动启动，将柜内相对湿度控制在60%以下，温度维持在元器件适宜工作的区间，从根源上避免凝露产生。不同于大型工业加热设备，这类小型加热装置的功率覆盖几十瓦到上百瓦区间，专门针对0.5立方到3立方的小型柜体空间设计，

　　不会因为功率过大造成柜内温度过高加速元器件老化，也不会因为功率不足无法达到除湿防凝露的效果。外壳的一体式注塑结构做了圆角处理，没有尖锐的边角，安装过程中不会划伤线缆或者操作人员的手部，底部的支撑脚结构让装置与安装导轨、柜体背板之间预留了微小间隙，避免热量直接传导到柜体安装面造成局部温度过高。在实际选型应用中，需要根据柜体的容积、密封程度、安装区域的最低环境温度来匹配对应功率的型号，密封性能较好的户外柜体因为空气交换量小，所需的加热功率相对更低，而带有通风滤网的半开放式柜体因为存在内外空气交换，需要适当选择功率稍大的型号，同时安装位置要避开直接对着敏感电子元器件直吹的区域，虽然是自然对流设计，出风口附近的局部温度还是会略高于柜内平均温度，长期直吹塑料外壳的元器件可能会加速老化。整个装置的结构设计没有多余的外露部件，接线端子隐藏在装置侧面的接线仓内，接线完成后可以扣上接线仓盖板，避免裸露的接线端子接触到柜内的金属部件引发短路，防护等级可以满足常规柜内安装的使用要求，即使在有少量粉尘的工业车间柜体内部，也能稳定运行不会因为粉尘堆积影响散热效果。
