壁挂式带按钮电控箱体结构设计

　　做工业现场电控配套这么多年，这类小型壁挂式控制箱体的三维建模，最考验的是对现场安装边界和操作逻辑的拿捏，不是画个方壳子凑数就行。先从实际应用场景说，这类箱体大多用在车间工位旁、小型设备侧装位置、仓储区域的局部电控节点，用来承载小型继电器、端子排这类低压电控元件，不需要做大型柜体的冗余设计，但是要兼顾操作便捷性和安装稳定性。

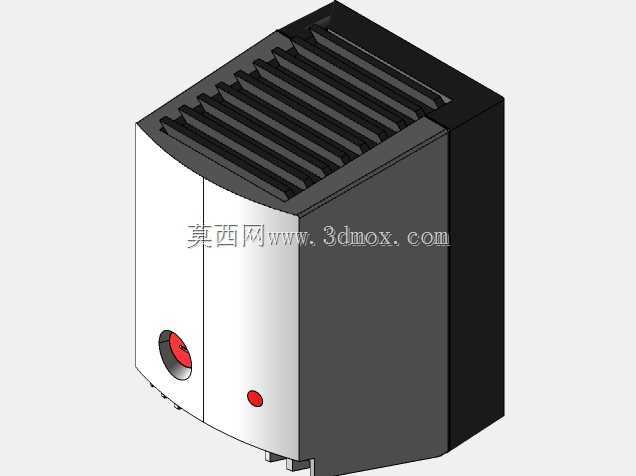

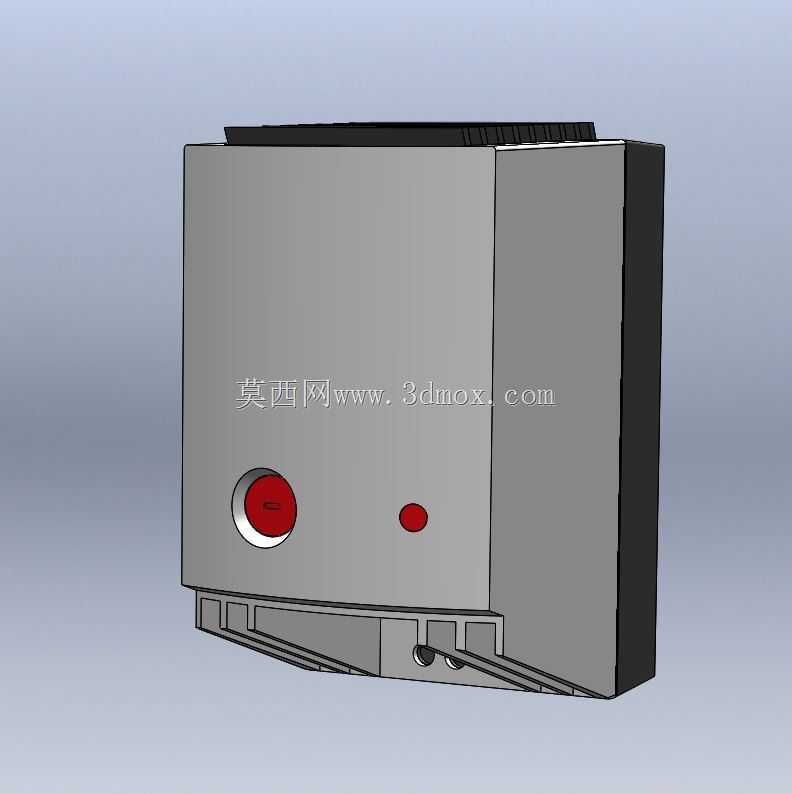

　　从功能特性来看，箱体正面设置了两个操作按钮，大尺寸的带护圈按钮一般作为急停或者主启动控件，护圈的凸起结构是为了避免现场作业时误碰触发，小尺寸的平钮多作为功能切换或者复位控件，两个按钮的间距预留了足够的手指操作空间，不会出现按一个带碰另一个的情况。箱体后侧做了贴墙安装的平直基准面，底部预留了线缆穿入的过孔，过孔位置做了加强筋结构，避免穿线时拉扯导致壳体开裂，同时底部的安装支脚做了斜向加强，壁挂承重时不会出现支脚断裂的问题。

　　设计思路上，整个壳体采用分体式拼接结构，主体壳和后侧盖板通过侧边卡扣或者隐藏螺丝固定，既保证了装配后外观的整体性，也方便后期内部元件检修时快速拆盖。壳体的边角做了小圆弧过渡，不是尖锐直角，一方面是注塑或者钣金加工时的工艺需求，避免应力集中，另一方面也能防止现场安装维护时划伤操作人员。正面的操作区域做了轻微的下沉设计，按钮安装后不会突出壳体过多，减少运输和安装过程中按钮被磕碰损坏的概率。

　　说到外形尺寸和安装边界，这类小型控制箱的宽度一般控制在150到200毫米区间，高度在180到220毫米，厚度在100到120毫米，这个尺寸刚好能容纳3到5个小型继电器加两层接线端子，不会因为尺寸过大浪费安装空间，也不会因为尺寸过小导致内部布线拥挤、散热不畅。安装时后侧的安装孔位间距符合常规的墙面膨胀螺丝安装标准，也适配常见的电气安装导轨固定方式，不管是水泥墙面直接固定，还是在设备机架的型材上安装，都不需要额外做转接支架。底部的过孔距离安装墙面预留了15毫米左右的间隙，穿波纹管或者线缆时不会被墙面顶住，方便布线操作。

　　另外在细节设计上，壳体顶部做了微凸的防雨檐结构，哪怕是在半露天的工位安装，少量溅水也会顺着檐边流走，不会顺着箱体缝隙渗入内部。壳体表面做了细磨砂纹理处理，不容易残留现场的油污和灰尘，日常擦拭维护也更方便。按钮的安装孔位做了定位止口，安装按钮时不需要额外调整对齐，直接卡入拧紧螺母就能保证按钮和壳体表面垂直，不会出现歪斜的情况。内部的安装柱位置和常用的小型PCB板、端子排安装孔位匹配，不需要二次打孔加工，拿到壳体就能直接装配元件，减少现场加工的工作量。

　　很多新手做这类箱体建模的时候，容易忽略壁厚的均匀性，要么拐角处壁厚过厚导致加工时出现缩痕，要么安装柱位置壁厚太薄导致拧螺丝时柱体断裂，这个模型里所有的壁厚都保持均匀，加强筋的厚度也控制在壁厚的0.6倍左右，不管是做注塑件还是钣金折弯件，都能符合加工工艺要求，不会出现生产时的不良问题。还有箱体的合模线或者拼接缝位置，都设计在侧面非操作面，不会影响正面操作区域的美观度，也能减少缝隙进灰的概率。
