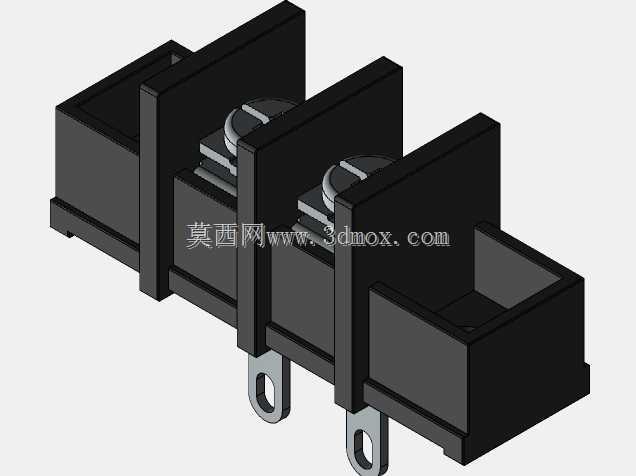

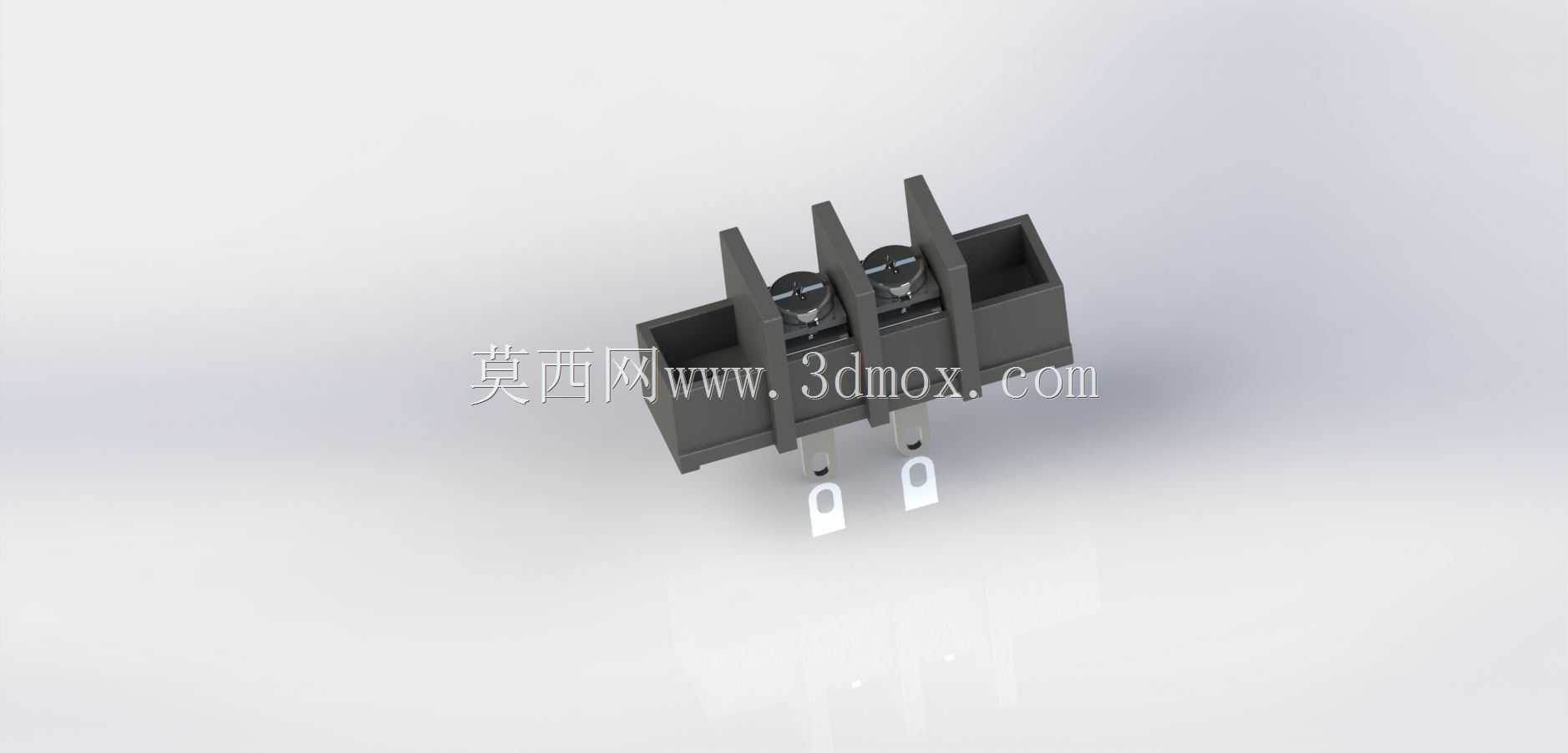

栅栏式双位接线端子结构设计

　　在低压电气控制回路、小功率电源驱动板、工业传感信号采集模块的板端接线场景里，这类双位栅栏式接线端子是应用频次极高的板载连接件，日常选型时经常会碰到不同引脚间距、压线结构的端子型号，本次建模的这款双位端子，核心适配线径0.5-2.5平方毫米的多股铜芯硬线与冷压端头软线，主要解决板端接线时的导线固定、相邻回路绝缘隔离、焊接定位可靠性三类实际工程问题。从实际安装场景来看，这类端子通常采用波峰焊或手工焊固定在PCB板的边缘位置，两个直插式焊脚中心距为标准7.62mm，焊脚直径1.2mm，对应PCB开孔尺寸设计为1.4mm，焊盘外径3mm，能够保证过波峰焊时焊锡充分浸润焊脚，避免虚焊、漏焊问题，同时端子本体底部距离PCB板面预留0.

　　8mm的间隙，既可以避免焊接时助焊剂残留堆积在端子底部，也能适配板面贴装的薄型阻焊层、丝印层公差，不会出现端子安装后翘曲、歪斜的情况。从结构设计思路来看，端子的绝缘基座采用阻燃PA66材质注塑成型，相邻两个接线位之间设置高度9mm的隔栏，也就是俗称的栅栏结构，这个隔栏的作用非常关键：一方面可以在接线完成后，避免相邻两根导线的裸露铜丝因为振动、拉扯出现短接，另一方面在带电操作接线时，隔栏可以阻挡螺丝刀意外触碰相邻带电回路，降低触电、短路风险。基座的压线腔采用下沉式设计，深度为6.5mm，压线螺丝采用M3规格的十字盘头螺丝，螺丝底部配套方形压线垫片，当拧紧螺丝时，垫片会均匀压在导线的铜芯上，不会因为螺丝端面的局部压力切断铜丝，

　　相比无垫片的直接压线结构，这种设计的导线拉脱力可以提升40%以上，能够满足工业场景下设备振动、导线拉扯的可靠性要求。从外形安装边界来看，这款端子整体长度为20mm，宽度为12mm，基座总高度（从PCB板面到隔栏顶部）为15mm，两个接线位的螺丝中心距为7.62mm，属于行业通用的标准间距，能够直接替换同规格的其他品牌端子，不需要修改PCB开孔位置。端子的焊脚采用镀锡铜材质，焊脚末端设计有0.5mm的定位凸点，在插件时可以卡在PCB开孔的边缘，避免过焊时端子浮高移位。在实际选型应用中，这类双位端子通常用于交流220V以下、直流48V以下的小电流回路，额定载流量为15A，足够覆盖普通工控板的电源输入、信号输出接线需求，相比螺钉式端子、

　　弹簧式端子，栅栏式结构的接线操作空间更大，即使是带冷压端头的导线也能顺利放入压线腔，不需要额外修剪端头，现场接线效率更高。建模过程中需要重点关注几个配合公差：一是压线螺丝与基座螺丝孔的配合间隙，单边预留0.1mm的间隙，保证螺丝拧紧时不会卡滞；二是隔栏与压线腔的壁厚，最薄处不小于1.2mm，保证注塑成型时不会出现缺胶、气泡，同时满足绝缘耐压要求，能够承受AC2000V/1min的耐压测试不击穿；三是焊脚与基座注塑的包胶深度，焊脚插入基座的深度不小于5mm，避免焊接时焊脚受外力出现松动、脱落。另外在端子的进线端，设计有45度的导向倒角，方便导线插入压线腔，即使是现场接线时视线不佳，也能快速将导线对准腔体，不需要反复调整位置。从长期使用的可靠性角度，基座的阻燃等级达到UL94-V0级，在回路出现过载、打火时不会持续燃烧，满足电气设备的安全要求，同时材质的耐温范围覆盖-40℃到120℃，可以适配户外设备、工业机柜内的宽温工作环境，不会因为低温脆裂、高温软化导致结构失效。在三维建模时，需要还原所有的安装细节，包括焊脚的倒角、压线垫片的卡槽、隔栏顶部的脱模斜度，这些细节直接决定了模型导出工程图后，是否能够直接用于开模生产或者PCB封装设计，避免出现建模尺寸与实际实物不符，导致PCB打样后端子无法安装的问题。
