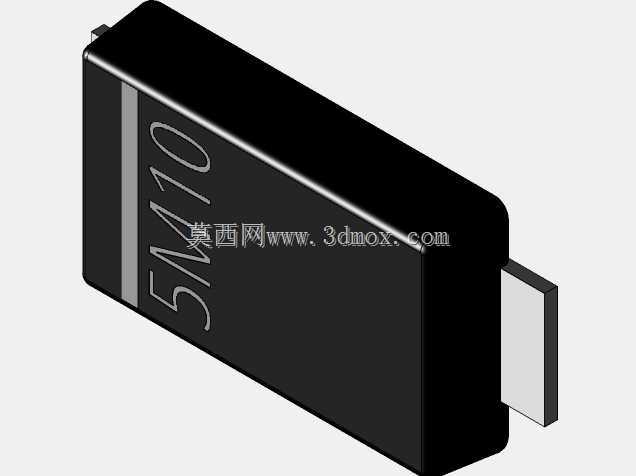

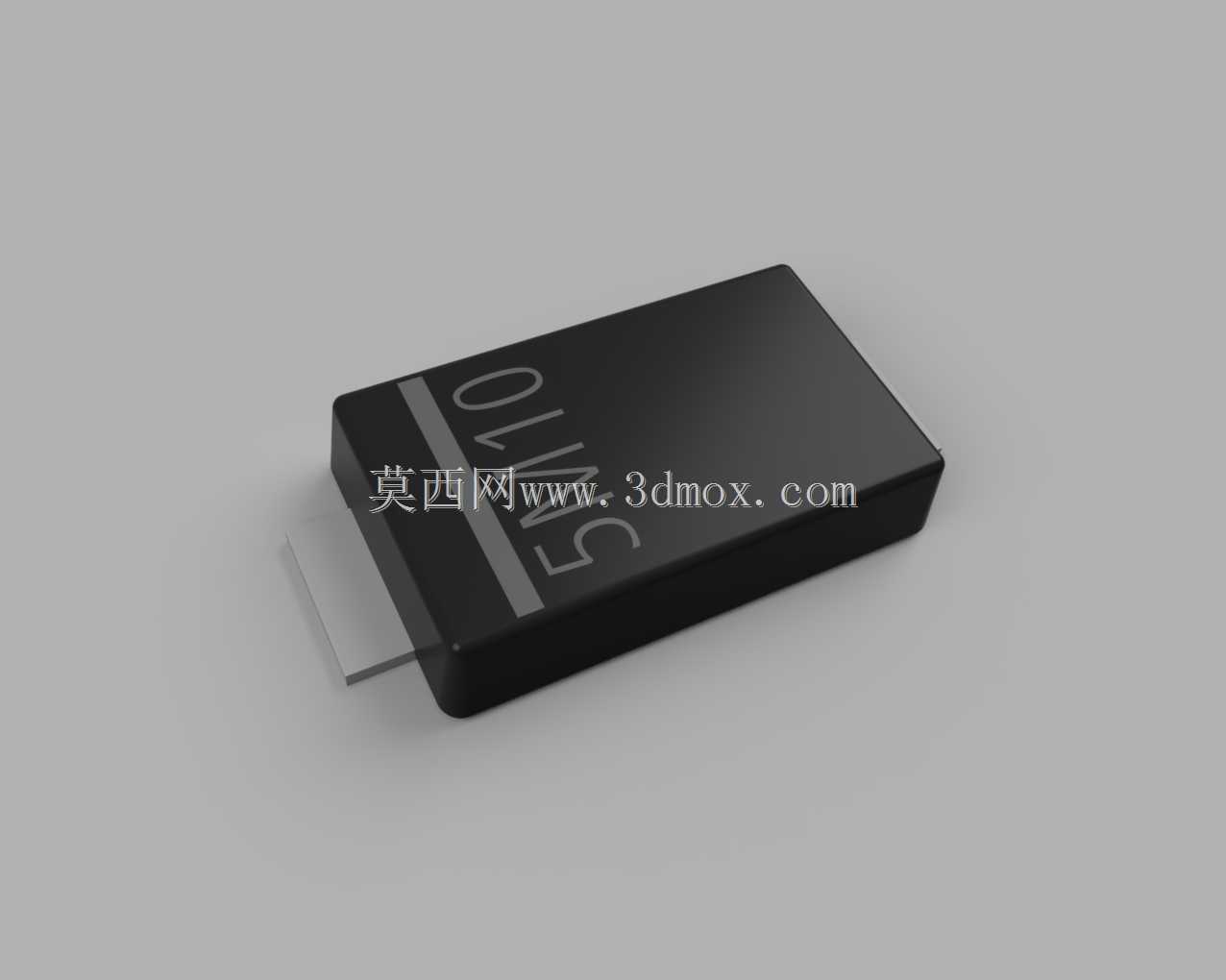

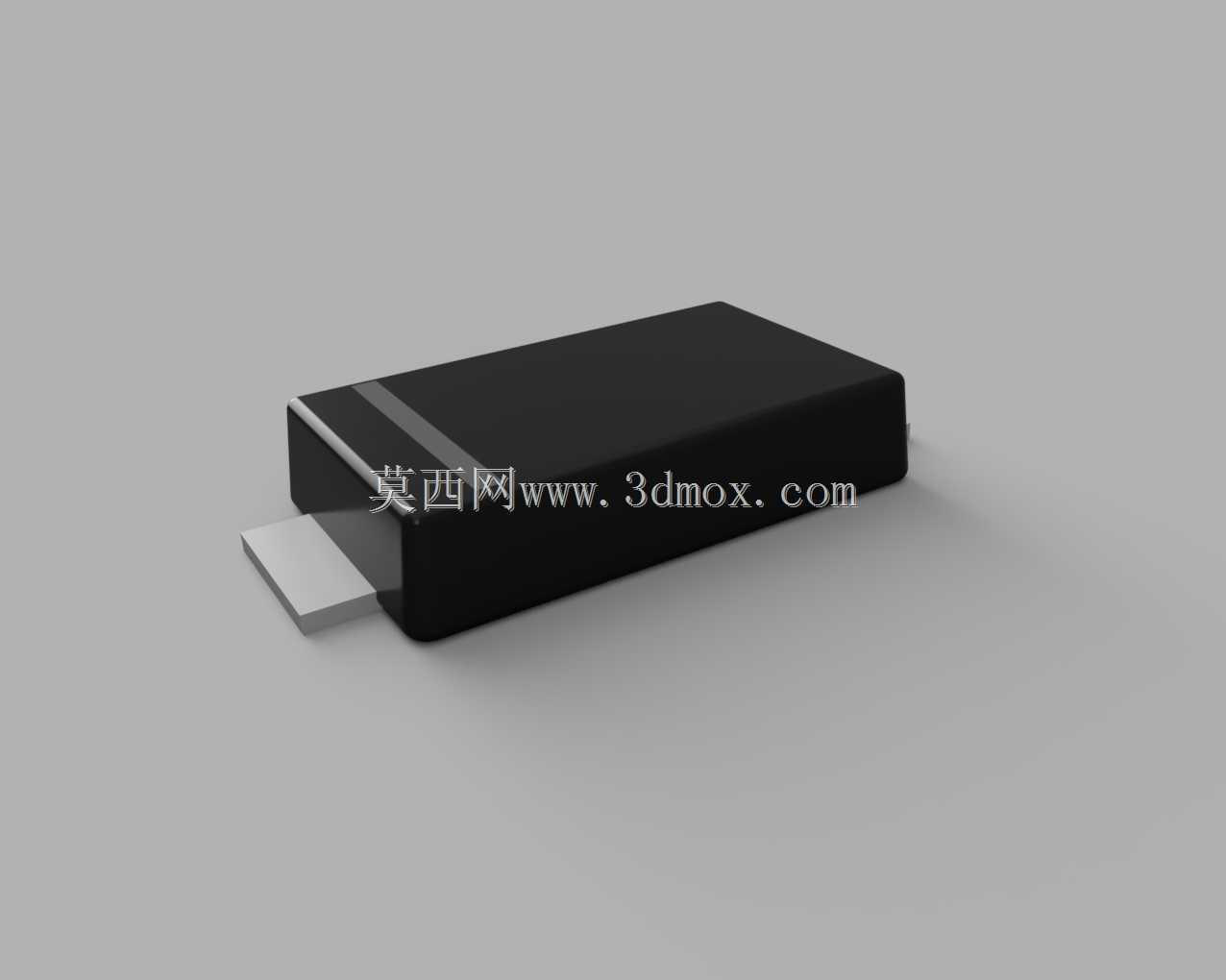

VSSAF5M10肖特基整流器SlimSMA封装结构

　　在消费类电源、车载低压供电回路、工业控制板卡的整流环节选型中，肖特基器件的封装适配性往往直接决定PCB布局的空间利用率与生产良率，这款SlimSMA封装的肖特基整流结构，正是针对薄型化板卡设计场景优化的典型表贴器件。从实际应用场景来看，这类封装的整流器件常被布置在DC-DC输出端、电池充放电保护回路、高频信号整流支路中，相比传统SMA封装，其厚度方向的压缩设计能够适配厚度要求在1.2mm以内的超薄板卡装配需求，比如便携穿戴设备的电源板、车载T-BOX的内置供电模块、高密度IO接口的保护板等场景，都能看到这类薄型封装器件的应用。

　　从功能特性上看，肖特基整流器件本身依托金属-半导体结的低压降特性，能够在大电流整流工况下降低导通损耗，减少器件自身发热，而SlimSMA封装在保留原有SMA封装载流能力的基础上，缩减了封装本体的冗余塑封尺寸，引脚的共面度公差控制在0.1mm以内，能够适配回流焊的全自动表贴生产工艺，减少贴片过程中的立碑、虚焊风险。在实际电路工作中，这类器件需要兼顾散热与绝缘要求，封装本体的黑色塑封材料采用阻燃环氧材质，背面的散热焊盘与引脚框架直接连通，能够将芯片工作产生的热量通过PCB表层的铜箔快速散出，无需额外加装散热片即可满足额定电流下的温升要求。

　　从设计思路层面拆解这款封装结构，首先是芯片的绑定区域设计，芯片焊盘位于封装腔体的中心位置，采用宽面铜框架作为载流基底，既保证了芯片焊接的结合强度，也缩短了电流从芯片到引脚的传导路径，降低了封装内阻。引脚的成型设计采用了鸥翼式短引脚结构，引脚伸出本体的长度控制在0.8mm，既保证了焊接时焊锡的爬升空间，也避免了过长引脚在高频工况下产生的寄生电感影响整流性能。封装本体的边角做了0.2mm的倒角处理，一方面是在塑封脱模过程中减少应力集中导致的本体开裂，另一方面也能在贴片机吸嘴拾取时提供更稳定的吸附平面，减少拾取偏移的概率。

　　关于外形尺寸与安装边界，这款SlimSMA封装的本体长度控制在4.5mm左右，本体宽度在2.6mm，本体最大厚度不超过1.1mm，引脚的中心间距为2.3mm，在PCB布局时，焊盘的设计需要匹配引脚的成型尺寸，焊盘宽度设置为1.2mm，长度设置为1.6mm，两个焊盘之间的阻焊桥宽度保留0.8mm，避免回流焊时出现焊锡连桥。安装时需要注意，器件的极性标识位于本体顶面的阴极侧，布局时需对应电路中的阴极连接方向，避免反向接入导致器件击穿。在器件周边的布局避让上，本体周边0.5mm范围内不宜布置高度超过1mm的其他元器件，既保证回流焊时的热风流通，也方便后续的检修与返修操作。另外，在波峰焊工艺适配场景下，这类薄型封装的器件需要增加治具遮挡，避免波峰冲击导致器件移位。

　　从结构可靠性角度看，这款封装的引脚框架采用铜合金材质，表面做镀锡处理，镀层厚度控制在8μm左右，能够兼顾可焊性与抗氧化能力，在经过3次回流焊温度循环后，引脚的可焊性依然能够满足IPC标准要求。封装内部的芯片绑定采用铝丝焊线工艺，焊线的拉力值控制在8g以上，能够耐受常规运输与装配过程中的振动冲击，不会出现焊线脱落导致的器件失效。在实际选型匹配时，工程师需要根据回路的最大工作电流、反向耐压值、工作环境温度范围来匹配对应参数的芯片，而这款封装结构本身能够覆盖1A到5A区间的肖特基芯片封装需求，具备较强的参数适配性，能够满足不同功率等级的低压整流场景使用要求。
