时产75立方混凝土配料搅拌站成套设备

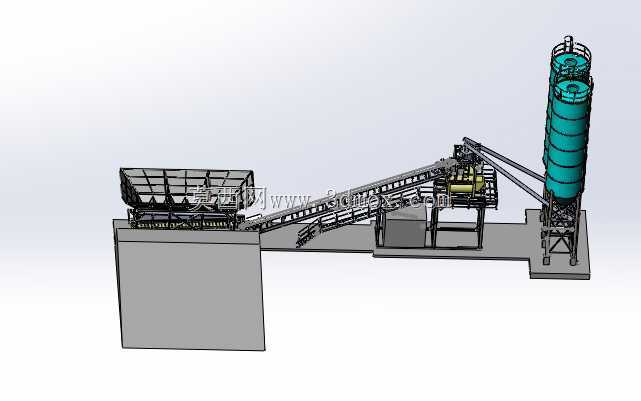

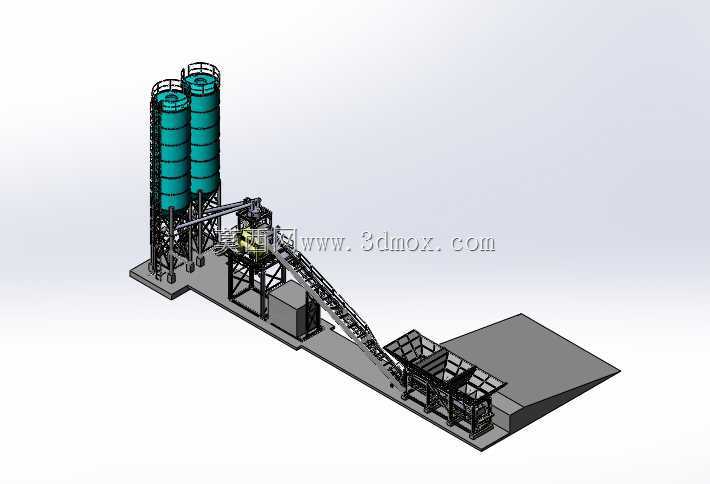

　　这套三维建模完成的配料搅拌成套设备，核心匹配中小型商混站、预制构件厂、公路基层施工站点的生产需求，额定平面配料产能为每小时75立方米，可连续完成多规格骨料的存储、计量、输送、搅拌全流程作业，适配常规商品混凝土、稳定土等多类拌合料的生产工况。从现场安装边界来看，整套设备采用模块化集成布局，骨料存储段设置两座立式粉料仓，单仓容积匹配常规站点3-5天的粉料周转需求，仓体下部搭配螺旋输送机构，可将水泥、粉煤灰等粉料密闭输送至计量单元，全程避免粉料撒漏与扬尘外溢，满足现场环保管控要求。骨料配料段设置多仓格地面配料斗，可同时存储4种不同粒径的砂石骨料，每个料斗出口配备独立的气动卸料门，可根据配方设定精准控制各骨料的卸料量，

　　计量单元采用累加式称重结构，称重精度控制在行业标准允许范围内，避免配方偏差导致的拌合料强度不达标问题。设备的输送段采用大倾角斜皮带结构，皮带两侧设置挡边与密闭罩壳，可将配好的干混骨料平稳输送至上部搅拌主机进料口，斜皮带的倾角经过反复校核，既保证输送过程不出现骨料滑落，又尽可能压缩整套设备的横向占地尺寸，适配场地面积有限的中小型施工站点。搅拌主机采用强制式搅拌结构，主机架设置检修平台与安全护栏，周边预留了外加剂添加、供水接口的安装位置，可根据实际生产需求拓展附加功能模块。整套模型在建模过程中充分考虑了现场安装的公差配合，各模块之间的连接法兰、螺栓孔位完全对齐，现场安装时仅需完成各分段的拼接与管线连接，无需额外进行现场切割、打孔作业，

　　可大幅缩短现场安装周期。从结构设计逻辑来看，整套设备的载荷传递路径清晰，粉料仓的载荷直接通过下部支腿传递至硬化地面基础，配料斗、斜皮带、搅拌主机的载荷通过各自的钢结构支架传递至独立基础，各段基础的承载要求在模型中均做了对应标注，方便现场施工时提前完成基础浇筑。料仓顶部设置了除尘接口与料位计安装位，可对接脉冲除尘设备，实时监测仓内粉料存量，避免爆仓或缺料停机。斜皮带的驱动滚筒、改向滚筒位置均预留了检修空间，日常维护时可快速完成皮带张紧、滚筒轴承更换等作业，无需拆解周边结构。搅拌主机的卸料口高度匹配常规搅拌运输车的进料高度，生产完成的拌合料可直接卸入运输车罐体内，无需额外设置中转料斗。针对北方低温施工场景，模型中预留了保温层安装位置，

　　可在粉料仓、水管路、搅拌主机外部加装保温伴热结构，保证冬季低温环境下设备正常运转。整套设备的钢结构构件均采用标准化型材焊接成型，易损件如皮带托辊、卸料门密封胶条、衬板等均采用行业通用规格，后期运维更换时无需定制特殊配件，可有效降低运维成本。在建模过程中，所有运动部件均做了运动干涉校核，比如斜皮带的运行轨迹、各卸料门的开合角度、螺旋输送机的转动范围均与周边结构保留足够安全间隙，不会出现运行过程中部件碰撞的问题。骨料配料斗的上料高度适配常规装载机的卸料高度，现场上料作业时无需对装载机进行改装，司机可直接将骨料倒入对应料仓格，降低现场作业的操作门槛。粉料仓的爬梯与顶部护栏完全符合安全规范要求，检修人员可安全到达仓顶完成滤芯更换、料位计校准等作业。整套设备的电气布线槽均沿钢结构支架预留的位置布置，强弱电分离走线，避免信号干扰，控制柜的安装位置设置在搅拌主机侧方的视野开阔处，操作人员可直接观察到整套设备的运行状态，方便及时处置突发情况。
