10吨门式起重承载架结构设计

项目分类:起重机 发布时间:2021-12-19 ID:456927
  • 10吨门式起重承载架结构设计
  • 10吨门式起重承载架结构设计

  在中小型厂区物料周转、重型工件装配移位、户外临时吊装作业场景里,这类10吨级门式承载架是非常实用的起重承载基体,区别于固定安装的大型行吊,它不需要依托厂房立柱预埋轨道,对场地的适配性更强,既可以在装配车间内配合电动葫芦完成重型零部件的吊装对位,也能在露天货场完成钢材、重型模架的短距离转运吊装,甚至在设备检修现场,也能快速搭建起临时吊装工位,完成重型电机、泵体的拆装移位作业。

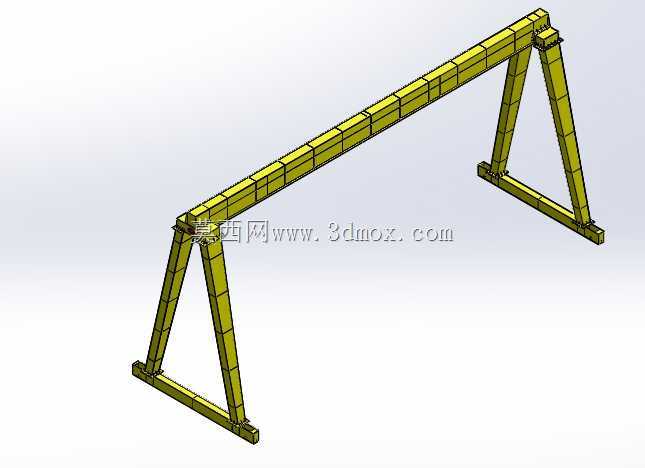

  从结构设计逻辑来看,整个架体采用对称式三角支腿布局,这是兼顾承载稳定性与材料利用率的典型设计:主梁采用箱型截面焊接结构,沿跨度方向均匀布置横向加劲肋,避免10吨额定载荷下主梁出现下挠失稳,支腿部分采用变截面斜撑设计,从底部的宽支撑底座向上收窄与主梁端部连接,形成稳定的三角受力体系,既可以抵消吊装作业时的水平侧向力,也能减少支腿自身的材料用量,降低整体自重。底部的支撑横梁采用通长型钢焊接,两端预留了地脚螺栓安装孔,既可以在硬化地面上做膨胀螺栓固定,也可以在底部加装行走轮组,改造成可移动的龙门吊结构,适配不同的作业需求。

  设计过程中首先要明确的是安装边界条件:这类架体的跨度通常根据作业覆盖范围设定,常规适配车间内部的话跨度控制在5-8米区间,起升高度根据吊装工件的最大高度预留,一般净空高度在4-6米,支腿底部的支撑间距要大于主梁跨度的1/4,保证作业时整机的抗倾覆系数满足安全规范要求。主梁的受力计算要同时考虑额定静载荷、动载系数以及葫芦行走时的集中载荷移动工况,加劲肋的间距要根据腹板的高厚比设定,避免腹板在受压区出现局部失稳,支腿与主梁的连接节点采用全熔透焊接加筋板补强,避免应力集中导致的连接部位开裂。

  实际使用中,这类架体的主梁上翼缘板会配套安装电动葫芦的行走轨道,轨道的安装直线度要控制在千分之一以内,避免葫芦行走时出现卡滞。支腿的斜撑角度通常控制在60度左右,这个角度下斜撑的轴向受力分力最为合理,既不会因为角度过陡导致支腿底部水平推力过大,也不会因为角度过缓造成支腿长度过长、整体刚度下降。底部支撑座的接触面积要根据地面的承载能力核算,如果是在普通水泥地面使用,支撑座下方需要垫设厚钢板分散压强,避免地面局部沉降导致架体倾斜。

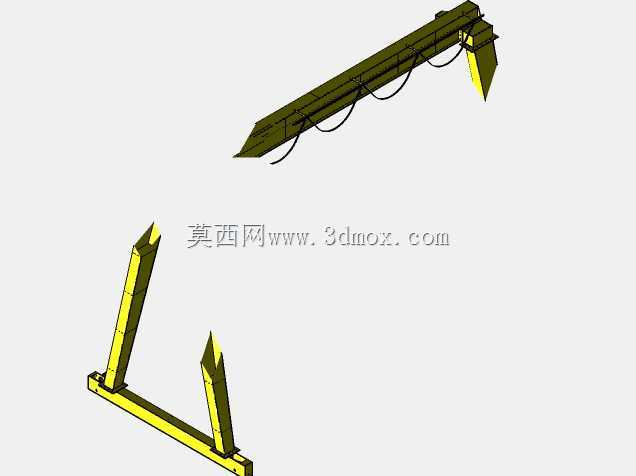

  从建模细节来看,整个架体所有型材的拼接都预留了合理的焊接坡口,相邻构件的焊缝位置错开了应力集中区域,主梁的上拱度按照跨度的千分之一点五预设,抵消额定载荷下的下挠变形,保证葫芦行走时不会出现爬坡、溜车的问题。所有外露的钢结构边缘都做了倒角处理,避免安装作业时划伤施工人员,支腿上预留了爬梯安装点位,方便后期对主梁上的葫芦、轨道做日常检修维护。这类结构没有多余的冗余设计,每一部分的截面尺寸都经过受力校核,在满足10吨额定承载安全系数的前提下,尽可能压缩了整体用钢量,既控制了制造成本,也方便架体的拆解运输和现场组装,不需要大型吊装设备就能完成现场拼装,非常适合中小规模的生产加工、设备维修场景使用。
