手动螺旋杠杆联动夹紧工装结构

项目分类:工装 发布时间:2021-12-19 ID:457044
  • 手动螺旋杠杆联动夹紧工装结构

  在中小批量零部件的机加工序、装配工位以及线下检测环节,这类手动螺旋杠杆联动夹紧结构的应用覆盖度极高,相比气动、液压夹紧方案,它不需要外接动力源,也不用布置复杂的管路与控制阀组,在无气源供电的野外维修场景、临时工装搭建场景下,能快速完成工件的装夹固定,不会因为动力配套问题耽误作业进度。从实际使用场景来看,这类结构常被用在小型焊接工位的工件定位、台钻作业的工件夹持、异形零部件的装配固定环节,针对方形、规则块状工件的夹持适配性尤其突出,不会像普通平口钳那样受钳口行程限制,也不会因为单点施力造成薄壁工件的装夹变形。

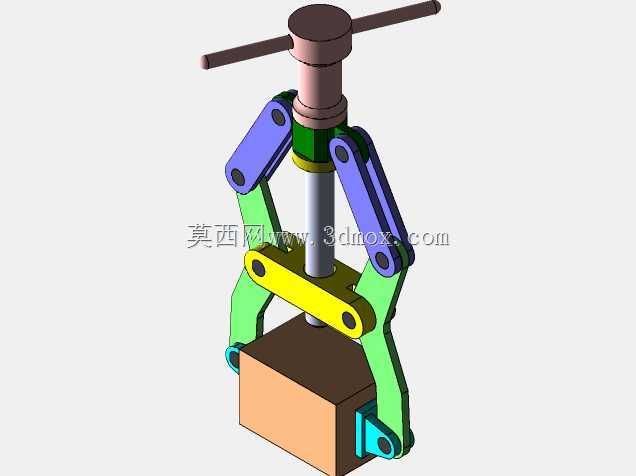

  整个结构的施力逻辑采用螺旋副作为动力输入源,顶部的T型手柄作为手动操作端,操作人员转动手柄时,中部的螺杆会沿竖直方向做直线进给,螺杆下端连接的黄色联动块会随螺杆同步上下位移,联动块通过铰接销轴与两侧的紫色传力杠杆连接,传力杠杆再通过中间铰接点带动下部的绿色夹臂做开合动作,最终通过夹臂下端的夹持端对工件施加对称的夹紧力。这种对称施力的设计能避免工件装夹时出现偏移,夹紧力的传递过程经过两级杠杆放大,操作人员只需要在手柄端施加很小的扭矩,就能在夹持端获得足够大的夹紧力,就算是需要大夹持力的铣削工序,也不会因为切削力造成工件松动。

  设计这类结构时,首先要确定的是夹持行程与夹持力的匹配关系,螺杆的导程选择直接影响操作效率与夹紧力的放大倍数,导程过小会导致夹紧行程的操作圈数过多,降低装夹效率,导程过大则会降低螺旋副的力放大效果,需要操作人员施加更大的操作力。杠杆的铰接点位置是整个结构的设计核心,中间固定铰接点的位置决定了力的放大比例,铰接点越靠近夹持端,力的放大倍数越高,但对应的夹臂开合行程会越小,设计时需要根据常用夹持工件的尺寸范围,平衡行程与夹紧力的参数,一般针对100mm以内尺寸的块状工件,杠杆比设置在3:1到5:1之间就能兼顾操作手感与夹紧需求。

  安装边界方面,整个结构的上部没有外伸的复杂结构,顶部手柄的转动半径需要预留足够的操作空间,避免操作时手柄与周边工装、设备发生干涉,一般手柄长度控制在150mm到200mm之间时,预留250mm半径的操作空间就能满足手动操作需求。结构的固定方式可以通过上部的螺杆支座连接到工作台架,也可以在夹臂外侧加装固定支座,将整个夹紧机构固定在工作台面上,固定时需要保证两侧夹臂的铰接轴处于水平状态,避免夹臂开合时出现卡滞。夹臂下端的夹持面可以根据工件外形更换不同的钳口垫块,加持软质工件时可以更换铜质或者尼龙垫块,避免夹伤工件表面,加持毛坯件时可以更换带齿纹的硬质合金垫块,增大夹持摩擦力防止工件打滑。

  从结构可靠性角度来看,所有铰接位置都采用销轴连接,销轴与孔的配合选择间隙配合,保证杠杆转动灵活,同时铰接位置需要预留润滑通道,长期使用时定期加注润滑脂就能避免铰接点磨损造成的间隙过大问题。螺旋副部分采用梯形螺纹设计,相比普通三角螺纹,梯形螺纹的牙根强度更高,耐磨性能更好,能承受更大的轴向载荷,长期反复夹紧作业也不会出现螺纹滑牙的问题。整个结构的受力部件都采用对称布置,作业过程中螺杆只承受轴向力,不会受到侧向弯矩,能大幅延长螺旋副的使用寿命,夹臂部分的截面采用变厚度设计,铰接点位置厚度更大,夹持端根据受力情况适当减薄,在保证结构强度的前提下尽可能降低整体重量,方便工装的移动与位置调整。

  在实际选型适配时,如果用于焊接工位,需要在夹臂表面做隔热防护处理,避免焊接飞溅粘在铰接点或者螺纹表面造成机构卡滞;如果用于机加工工序,需要在螺杆上部加装防尘护套,避免切削碎屑进入螺纹副造成磨损;如果用于检测工位的工件固定,可以在夹持端加装微调结构,实现工件装夹位置的微量调整,满足检测时的位置精度要求。这类手动夹紧结构的维护成本极低,没有易损的电子元件或者密封件,只需要定期检查铰接销轴的磨损情况、螺纹副的润滑状态,就能实现长期无故障使用,非常适合对成本敏感、装夹效率要求适中的作业场景。
