霍肯直线连杆运动机构三维结构

　　在轻工包装、纺织机械以及自动化送料工位的直线轨迹执行端，常需要以纯连杆结构实现近似直线的往复输出，相比导轨滑块配合的直线运动副，霍肯直线连杆机构无需高精度线性导向件，依靠低副铰接即可完成指定行程的直线动作，能在多粉尘、少润滑的恶劣工况下长期稳定运行，大幅降低导向件磨损带来的维护成本。这套机构的核心设计逻辑是通过多杆件长度的比例匹配，让输出端在预设工作行程内的运动轨迹偏差控制在工程允许范围内，不需要额外添加直线导轨约束，从根源上避免了滚动导轨副在重载冲击下出现滚道点蚀、保持架损坏的问题，也消除了滑动导轨易卡滞、爬行的缺陷。

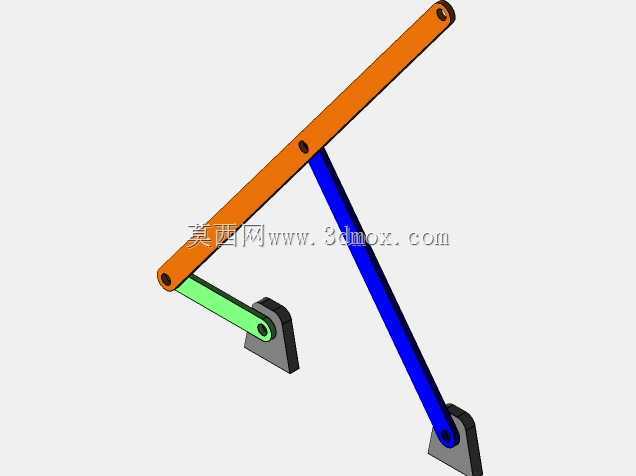

　　从结构组成来看，整套机构包含固定铰接支座、原动曲柄、中间连杆、输出摆杆以及末端执行件安装位，两个固定铰座的安装孔位间距是整个机构的安装基准，设计时需要优先根据设备内部的安装空间确定该中心距，再匹配各杆件的长度比例：原动曲柄做整周回转运动，通过绿色短连杆带动橙色长杆件运动，蓝色长摆杆另一端铰接在固定支座上，三个运动杆件与两个固定铰点共同构成闭环连杆系统，输出端设置在橙色长杆件的末端位置，在曲柄回转的特定角度区间内，该端点的运动轨迹接近理想直线，可直接安装拾取吸头、推料块等执行元件完成工位动作。

　　实际选型应用时，需要先明确工位所需的直线工作行程长度，再反推各杆件的尺寸参数：当固定铰座中心距确定后，曲柄长度、蓝色摆杆长度、橙色主杆件上两个铰接点的间距需要严格按照霍肯机构的最优比例取值，才能保证工作段内的直线度误差满足工艺要求，若比例偏差过大，输出端会出现明显的轨迹弧形偏移，导致推料错位、拾取定位不准等问题。安装边界方面，两个固定支座的安装面需要保证共面，铰接轴的垂直度公差需控制在0.02mm以内，避免杆件运动时出现卡滞、别劲的情况，所有铰接位置均采用间隙配合的销轴连接，配合间隙控制在0.01-0.03mm之间，既保证转动灵活，又不会因间隙过大导致运动轨迹出现累积误差。

　　在功能特性上，这套机构属于近似直线运动机构，仅在曲柄转动的约120度角度区间内输出近似直线轨迹，其余行程段为回程曲线运动，刚好匹配自动化设备中工作行程走直线、回程快速抬升避让的工艺需求，不需要额外设计凸轮避让结构，整体结构非常紧凑。相比精确直线机构，霍肯连杆的杆件数量更少，加工难度更低，所有杆件均采用等截面矩形杆或圆杆加工即可，不需要复杂的成型工艺，铰接孔采用常规钻镗加工就能满足精度要求，制造成本远低于带精密导轨的直线运动单元。

　　工程应用中还需要考虑机构的动力学特性，由于杆件做平面复合运动，设计时需要对各杆件进行质心配平，尤其是高速运行的工况下，要尽量降低曲柄回转带来的惯性冲击，可在曲柄对侧添加平衡块抵消离心力，减少整机振动。杆件的材质选择可根据负载大小确定，轻载高速工况下可选用铝合金杆件降低运动惯量，重载工况下则选用45号钢调质处理，提高杆件的抗弯刚度，避免长杆件在负载下出现弯曲变形影响轨迹精度。铰接位置的润滑可采用含油轴承配合销轴，实现长期免维护运行，适合在不方便定期加注润滑脂的封闭式设备内部使用。

　　在布局适配方面，这套机构的固定铰座可以根据设备内部的空间位置调整安装方向，既可以水平安装实现水平方向的直线推料动作，也可以竖直安装完成竖直方向的压合、顶升动作，只要保证各杆件的运动平面与安装面平行，就不会影响轨迹精度。需要注意的是，机构的直线工作段行程与杆件总长度呈正相关，若需要更长的直线行程，等比例放大所有杆件尺寸即可，不需要修改杆件间的长度比例，放大后需要同步校核长杆件的抗弯强度，避免大行程下杆件挠度过大导致轨迹偏差超差。
