三杆楔式传动锁紧机构三维结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:457041
  • 三杆楔式传动锁紧机构三维结构

  该三杆楔式机构属于典型的机械力放大与行程转换类传动构件,在轻工装配、工装夹具、小型冲压工位的定位锁紧场景中应用广泛,核心作用是通过斜面楔紧原理,将输入杆的直线推力转化为垂直方向的锁紧力,或是将单方向的输入运动分解为两个正交方向的联动输出,适配需要小输入力获得大锁紧力矩、或是需要同步完成两个方向动作的工位需求。从实际使用场景来看,这类机构常集成在小型自动化装配线的工件定位工位、手动工装夹具的快速锁紧模块、以及小型检测设备的试样夹持单元中,相比传统的螺旋锁紧、偏心轮锁紧结构,它的锁紧行程更短,响应速度更快,且在锁紧到位后具备可靠的自锁特性,不会因为设备运行过程中的振动出现松脱问题,同时三杆的联动设计可以保证动作的同步性,避免单杆驱动出现的偏载、卡滞问题。

  从功能特性来看,该机构的核心是利用楔块斜面的力分解原理,输入杆的轴向推力经过斜面的角度换算后,会在垂直于输入方向产生数倍于输入力的正压力,斜面角度的设计经过力学验算,保证在常规输入力下即可满足工位所需的锁紧力要求,同时角度小于摩擦角,实现反向自锁,即被锁紧工件的反作用力不会推动机构退回,无需额外增加锁止构件。机构的三个杆分别承担不同功能:顶部的杆为锁紧输出端,直接作用于被夹持或锁紧的工件表面;侧部伸出的杆为动力输入端,可连接手动推柄、气缸推杆或是小型电动推杆作为动力源;内部的第三根杆为联动传力杆,负责将输入力传递到楔块斜面,同时约束楔块的运动轨迹,避免楔块在受力时出现偏斜,保证力传递的线性度。

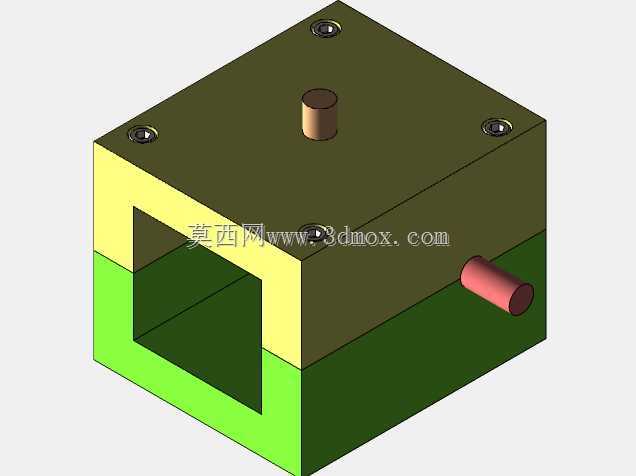

  设计思路上,该机构采用方块式集成壳体结构,将所有传动构件都封装在方形壳体内,壳体分为上下两层与前侧的框型开口结构,这种设计一方面可以为内部的杆类构件、楔块提供封闭的防护,避免车间环境中的粉尘、切屑进入传动间隙造成卡滞,另一方面方块式的外形更便于在设备台面上安装固定,壳体上预留的四个安装孔位可以直接通过内六角螺丝固定在安装基板上,不需要额外设计安装支架,降低集成难度。前侧的框型开口一方面是为了预留锁紧动作的行程空间,让顶部输出杆的锁紧动作可以直接作用于开口区域内的工件,另一方面也便于日常维护时观察内部构件的磨损情况,不需要完全拆解壳体即可判断传动面的润滑状态与磨损程度。

  从安装边界与尺寸适配来看,该机构整体为正方块型结构,安装时需要保证安装基板的平面度公差在0.1mm以内,避免壳体安装后出现变形导致内部杆系的运动卡滞;侧部输入杆的伸出方向需要与动力源的输出轴线保持同轴,同轴度公差控制在0.05mm以内,避免输入杆受到径向力造成杆体弯曲或是衬套过早磨损;顶部输出杆的伸出端面需要与被锁紧工件的接触面保持平行,避免锁紧时出现点接触导致锁紧力不足或是工件表面压伤。机构内部的传动斜面经过表面硬化处理,硬度达到HRC45-50,降低长期往复运动下的磨损量,延长使用寿命;各杆与壳体之间采用铜质衬套作为滑动支撑,相比直接的钢-钢滑动摩擦,铜衬套的耐磨性能更好,且可以储存少量润滑脂,降低维护频率。在实际选型适配时,需要根据工位所需的锁紧力调整输入杆的推力与斜面角度,若需要更大的锁紧力可适当减小斜面角度,但会相应增加输入行程,需要根据工位的空间余量与动作节拍要求做平衡调整;若需要更快的动作响应则可适当增大斜面角度,但需要验算自锁性能,避免出现松脱风险。该机构的运动过程无冲击,动作平稳,适合在需要频繁锁紧、松开的循环工位上使用,相比气动夹指等标准执行件,它的结构更简单,成本更低,且可以根据实际工位的空间尺寸做针对性的尺寸调整,适配非标准的安装空间需求。
