曲柄摇杆四杆联动传动结构设计

　　在各类轻工输送、工装变位、小型执行机构的设计场景中，平面四杆连杆结构始终是实现旋转运动到往复摆动转换的核心基础结构，这套曲柄摇杆四杆结构的建模逻辑完全贴合实际工程装配需求，没有冗余的装饰性特征，所有配合面、安装基准都按照实际加工装配的公差逻辑预留了设计余量。从实际应用场景来看，这类结构常被用在小型物料分拣装置的拨料执行端、工装夹具的联动压紧模块、农用小型机具的往复动作单元，以及教学演示用的运动学实验台架上，相比齿轮传动、凸轮传动，连杆结构的加工门槛更低，运行过程中无刚性冲击，维护成本极低，适合中低速、固定动作循环的传动场景。

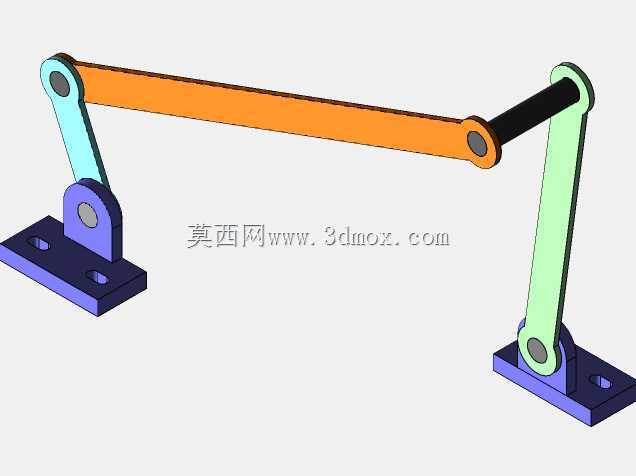

　　这套结构的两个固定铰支座都采用了带安装沉孔的板式基座，基座底面为全平面加工基准，安装时可以直接贴合设备的安装基板，通过螺栓穿过沉孔完成固定，两个基座的中心距是整个机构设计的核心参数，直接决定了摇杆的摆动角度范围与曲柄的整周旋转可行性，建模过程中先锁定两个固定铰点的相对位置，再依次确定曲柄长度、连杆长度、摇杆长度三个核心尺寸，严格满足曲柄存在的杆长条件：最短杆与最长杆的长度之和小于等于其余两杆长度之和，且最短杆为连架杆，确保曲柄可以完成360度整周旋转，不会出现机构死点卡滞的问题。

　　各杆件之间的铰接位置都采用了销轴加轴套的配合结构，建模时预留了轴套的安装位，实际装配时可以在铰接处添加自润滑铜套，降低长期往复摆动带来的铰接面磨损，延长结构使用寿命。连杆作为连接曲柄与摇杆的中间传动件，采用了等截面的杆身设计，两端的铰接孔同轴度公差在建模时就做了基准约束，避免加工后出现孔位偏斜导致的机构运动卡涩、运行阻力过大的问题。曲柄作为主动件，其与动力输出轴的连接位置设计了扁位结构，可以直接与减速电机的输出轴配合，传递扭矩时不会出现相对打滑，不需要额外加工键槽就可以满足小扭矩场景的传动需求，若应用在负载稍大的场景，也可以在该位置扩展平键连接结构，适配更大的扭矩传递需求。

　　从安装边界来看，两个固定基座的安装孔位间距、基座的整体高度都做了参数化关联，设计人员可以根据实际设备的安装空间调整各杆的长度比例，快速适配不同的摆动角度、行程需求，比如需要更大的摇杆摆角时，可以适当缩短摇杆长度、增大连杆长度，同时校核机构的最小传动角，确保传动过程中压力角始终处于合理区间，避免机构出现自锁问题。整个结构的运动过程中，所有杆件的运动轨迹都在同一平面内，不会出现空间干涉，建模时已经完成了全行程的运动干涉检查，各杆件在极限摆动位置都预留了足够的安全间隙，不会出现杆件碰撞的问题。

　　在实际选型应用时，需要根据负载大小确定各杆件的截面尺寸与材料选型，小负载场景下可以采用铝合金杆件搭配工程塑料轴套，降低整体结构重量，大负载场景则需要更换为45号钢调质杆件，铰接处采用滚针轴承提升承载能力，同时需要在机构的两个极限摆动位置添加硬限位块，避免机构超行程运行导致杆件变形。这套结构的建模逻辑完全遵循自上而下的装配设计思路，所有零件的尺寸都与装配体的全局参数关联，修改核心参数时所有零件可以同步更新，大幅提升设计迭代效率，非常适合结构设计人员作为连杆类机构的设计参考模板，也可以直接导入到对应设备的装配体中，根据实际安装需求做参数调整后直接投入生产使用。
