波塞利耶精确直线运动连杆机构

　　在精密机械传动场景中，直线运动的实现长期是机构设计的核心难点之一，常规曲柄滑块结构受滑块导轨加工精度、配合间隙、磨损累积影响，长行程下直线度偏差会快速放大，无法满足光学检测平台、精密进给工位、长行程直线导引机构的精度要求，波塞利耶连杆机构作为经典的反演几何机构，无需依赖导轨约束即可实现纯转动副输入到精确直线运动输出的转换，从根源上规避了滑动摩擦副带来的精度损失与维护需求。

　　这套连杆机构的核心设计逻辑依托平面几何反演原理，通过多组等长杆的铰接约束，将固定铰支座处输入曲柄的圆周运动，转化为输出端点的绝对直线轨迹，整套结构所有运动副均为转动铰接，没有滑动配合面，在长期运行工况下不会出现滑块类结构常见的爬行、磨损间隙增大问题，适合在无润滑、高洁净要求的工况下长期运行，比如半导体晶圆传输的辅助导引、精密测量仪器的测头直线驱动、教学实验台的运动学演示单元，都能看到这类机构的衍生应用。

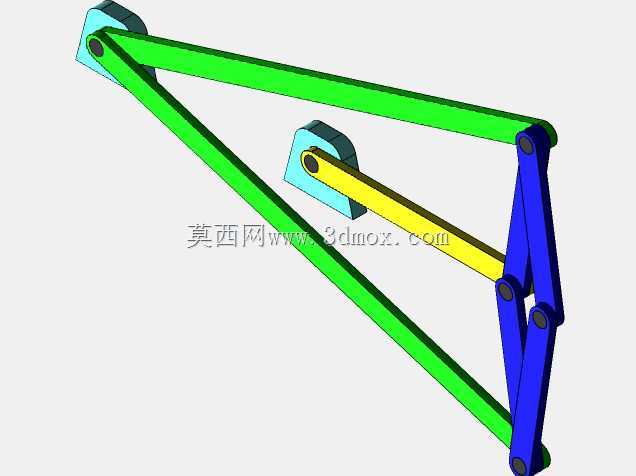

　　从结构组成来看，整套机构包含两组对称布置的长连杆作为主体菱形约束边，菱形结构的两个对角分别连接固定铰接座与输出端，另外两个对角通过短连杆与输入曲柄铰接，输入曲柄的回转中心与固定铰接座的间距严格等于曲柄自身长度，这一尺寸约束是保证输出端轨迹为绝对直线的核心条件，设计过程中所有铰接孔的同轴度、连杆长度的尺寸公差需要严格控制，若长连杆长度偏差超过0.1mm，输出轨迹的直线度误差会出现非线性增长，直接影响机构的运动精度。

　　安装边界方面，整套机构的固定端仅需要两个安装点位，分别为固定铰支座与输入曲柄的回转支座，两个支座的中心距需要与曲柄长度保持严格相等，安装面的平面度要求不高，只要保证所有连杆处于同一平面运动即可，不需要额外加工长行程导轨面，大幅降低了安装基座的加工成本与装配调试难度。机构的运动行程可以通过调整长连杆与短连杆的长度比例灵活调整，当长连杆长度增大时，输出端的直线行程会同步增加，同时需要匹配对应长度的输入曲柄，保证几何约束关系成立。

　　实际应用中，这类机构常被集成到需要精确直线运动但空间受限、无法布置长导轨的设备内部，比如小型精密位移台的驱动端、自动化设备的直线取料导引结构，相比直线导轨搭配滑块的结构，这套纯连杆结构的抗粉尘污染能力更强，在纺织、木工这类多粉尘的生产场景中，不会出现粉尘进入导轨滑块导致卡滞的问题，维护周期可以延长数倍。同时由于所有铰接点都可以采用密封轴承连接，运行过程中的噪音远低于滑动摩擦的导轨结构，适合在对噪音控制有要求的办公类精密设备、医疗检测设备中使用。

　　设计建模过程中，需要先通过几何约束确定各杆长的匹配关系，先固定两个固定铰点的位置，绘制输入曲柄的回转轨迹，再通过菱形边长相等的约束逐段绘制连杆轮廓，装配时需要保证所有连杆的铰接轴垂直于运动平面，避免出现平面外的附加力矩导致连杆憋劲、运动卡滞。铰接处的配合间隙需要控制在合理范围，间隙过大会导致输出轨迹出现偏差，间隙过小则会增大转动阻力，提升驱动负载。不同工况下可以根据负载大小调整连杆的截面尺寸，轻载演示场景可以采用薄板类连杆降低整体重量，重载导引场景则需要采用矩形截面的刚性杆，避免连杆受力变形影响运动精度。
