瓦特直线连杆运动机构结构设计

　　在各类需要实现近似直线往复动作的工业设备场景中，这类双摇杆构型的直线连杆机构有着非常广泛的落地空间，早期蒸汽机的活塞导引结构、自动化产线上的直线推送工位、轻工设备里的直线往复执行端，都能看到这类连杆构型的衍生应用。和完全依赖导轨实现直线运动的结构相比，这类纯连杆组成的直线导引机构不需要配套高精度直线导轨、滑块等外购件，整体结构完全通过铰接副连接，运动过程中没有滑动摩擦副，长期运行的磨损量极低，维护成本也能得到有效控制，尤其适合那些对防尘、免维护有要求的中低速往复运动工位。

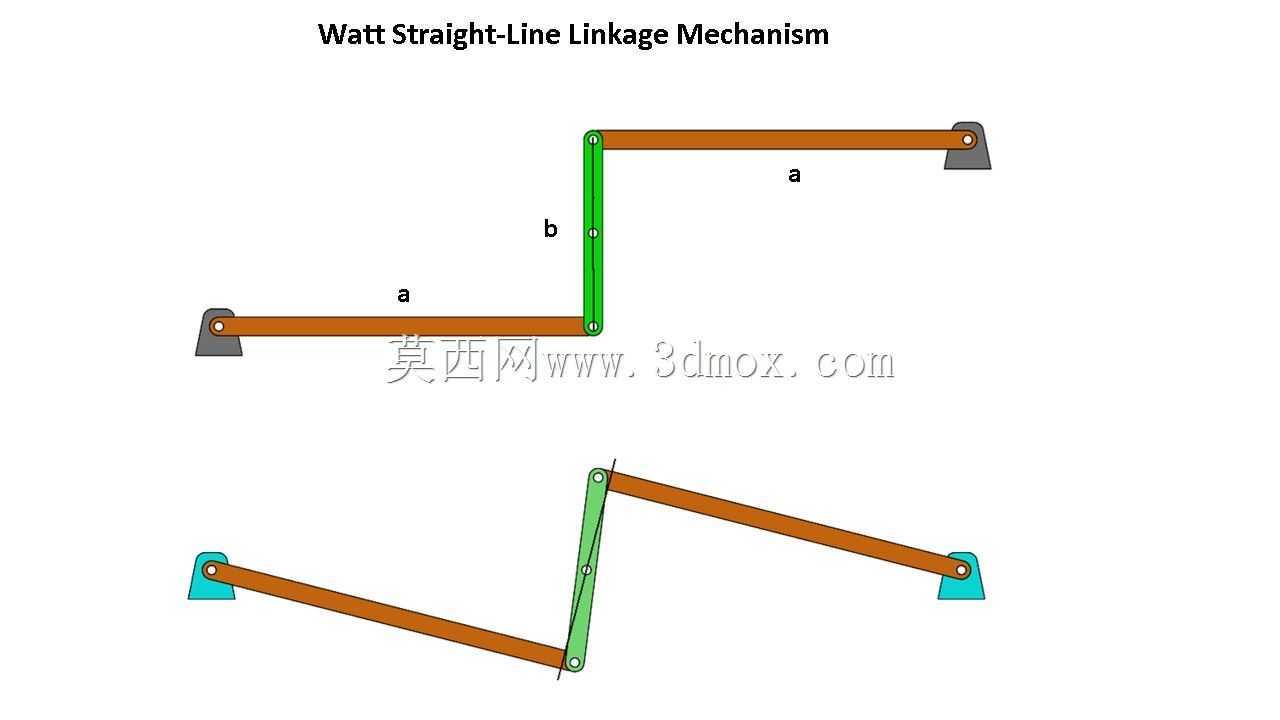

　　从实际功能特性来看，这套连杆机构通过两组等长的外侧摇杆、中间连接的垂直连杆形成对称铰接布局，当外侧摇杆绕固定铰接点做定角度摆动时，中间连杆上的特定轨迹点会走出一段近似直线的运动路径，这段直线行程的长度和摇杆长度、中间连杆长度的比例直接相关，设计时可以根据实际需要的直线行程调整各杆的长度比例，不需要额外增加导向结构就能满足直线动作的需求。和其他直线连杆机构相比，瓦特直线连杆的结构组成更简单，杆件数量少，铰接点的布局也更紧凑，在安装空间受限的场景下更容易布置，而且运动过程中杆件的受力更均匀，不会出现单侧杆件受力突变的情况，运行过程的动态稳定性更好。

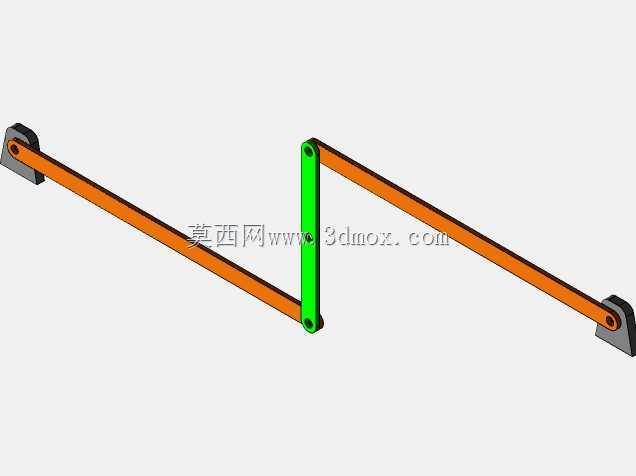

　　做这套机构的三维结构设计时，首先要确定的是固定铰接点的安装间距，两个固定铰支座的中心距需要和外侧摇杆的长度、中间连杆的长度形成匹配的比例关系，通常外侧摇杆的长度取中间连杆长度的1.2-1.5倍时，中间点的直线轨迹偏差能控制在工程允许的范围内，完全可以满足大多数工业场景的直线导引需求。铰接副的设计要考虑转动间隙的控制，所有铰接位置都采用销轴加轴套的配合形式，配合间隙控制在0.02-0.05mm之间，既保证转动灵活，又不会因为间隙过大导致轨迹偏差超出设计要求。杆件的截面尺寸根据实际负载来确定，常规轻载工况下采用矩形截面杆件即可，杆端的铰接孔要保证同轴度，避免安装后出现卡滞、运动不畅的问题。

　　从安装边界来看，这套机构的整体外轮廓尺寸完全由各杆的长度决定，固定铰支座需要安装在同一安装基准面上，两个支座的安装面平面度公差要控制在0.1mm以内，避免安装后出现附加应力导致杆件变形。机构运动过程中，外侧摇杆的摆动角度通常控制在±30°以内，这个角度范围内中间点的直线度偏差最小，运动过程也最平稳，如果摆动角度过大，轨迹的直线度会快速下降，同时杆件的受力情况也会恶化。在实际设备集成时，需要在摆动极限位置预留足够的安全空间，避免机构运动到极限位置时和周边其他零部件发生干涉，同时可以在固定铰支座位置设置限位结构，防止摇杆摆动角度超出设计范围。

　　在运动学特性方面，这套机构在直线行程段的速度变化相对平缓，没有刚性冲击，适合用来驱动那些需要平稳直线往复动作的执行端，比如包装设备里的推料机构、纺织设备里的导引机构，都可以直接采用这套构型做适配修改。动力学层面，因为所有杆件都是做定轴摆动或者平面运动，运动过程中的惯性力可以通过杆件的质量分布优化做部分平衡，不需要额外配置很大的平衡块就能实现平稳运行，中低速运行时的振动和噪声都能控制在很低的水平。和导轨滑块结构相比，这类连杆机构不会因为导轨面进入粉尘、碎屑而出现卡滞、磨损加剧的问题，在多粉尘、多碎屑的生产场景下适应性更强，日常只需要定期给铰接销轴加注润滑脂就能长期稳定运行，维护频次远低于滑动导向类的直线运动结构。

　　做三维建模过程中，所有铰接位置的配合都采用同轴心配合加轴向限位，装配完成后可以直接做运动仿真验证轨迹的直线度，通过调整各杆的长度参数，找到对应行程下直线度最优的杆长比例，同时检查运动过程中各杆件之间是否存在干涉，铰接点的受力是否在材料允许的范围内。实际加工制造时，杆件可以采用型材切割后加工铰接孔的方式生产，加工难度低，不需要复杂的工艺设备，普通的机加工车间就能完成全部零件的加工，整体制造成本远低于采用高精度直线导轨的导向方案，对于那些对成本敏感、直线度要求不是极高的应用场景，这套机构是性价比极高的解决方案。
